SICK SRM50S-HFA0-K21 1051793
SRM50S-HFA0-K21 1051793 SICK
SRM50S-HFA0-K21
基本信息
型号: SRM50S-HFA0-K21
订货号: 1051793
参考面价： 492.00 EUR
Sicherheitstechnische Kenngrößen
- Sicherheits-Integritätslevel：
- SIL 2 (IEC 61508), SILCL2 (IEC 62061)
- Kategorie：
- 3 (EN ISO 13849)
- Maximale Anforderungsrate：
- Kontinuierlich (Analogsignale)
- Performance Level：
- PL d (EN ISO 13849) 1)
- PFHD: Wahrscheinlichkeit eines gefahrbringenden Ausfalls/h：
- 1,0 x 10-8 2)
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849)
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 1.073 Jahre (EN ISO 13849)
Performance

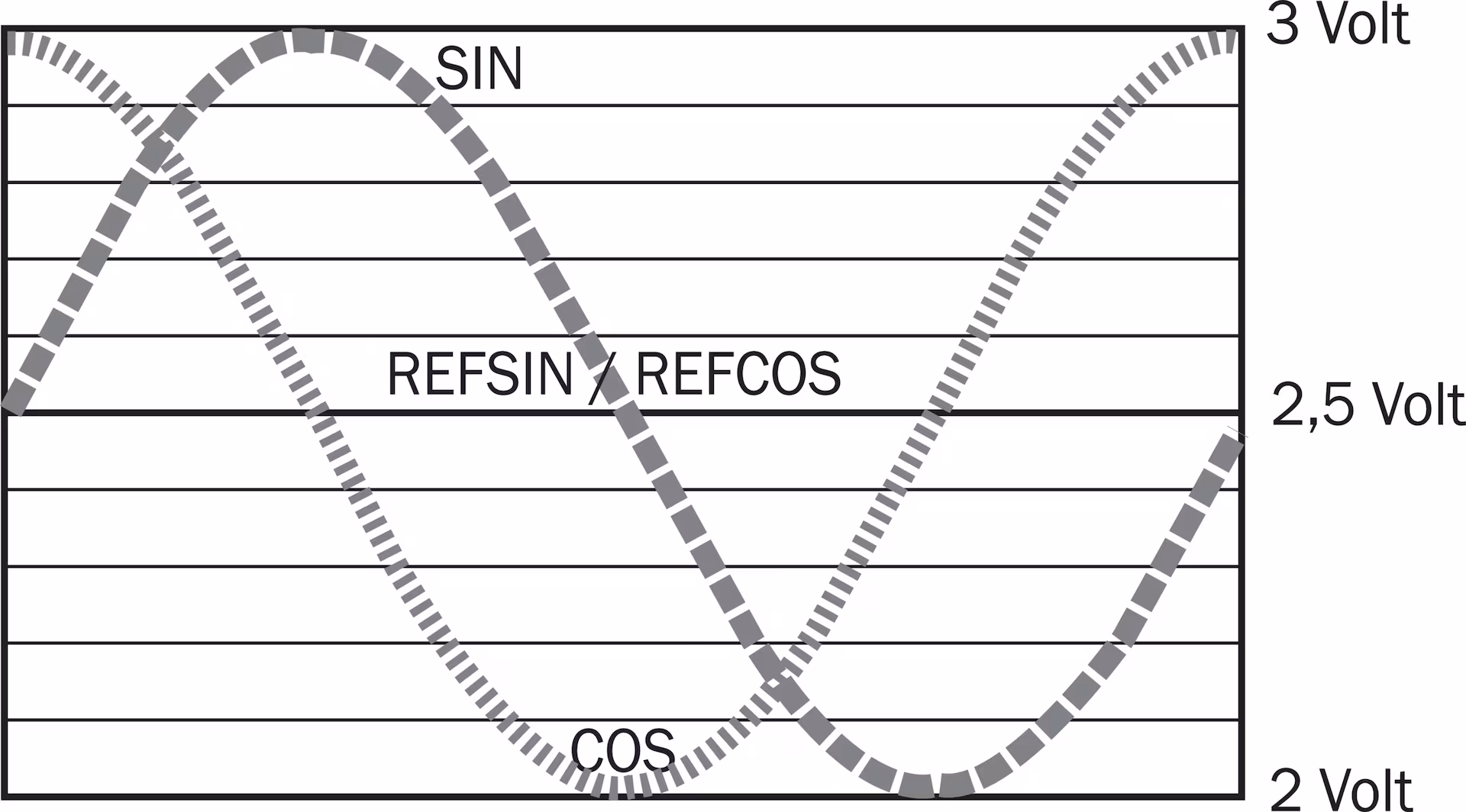

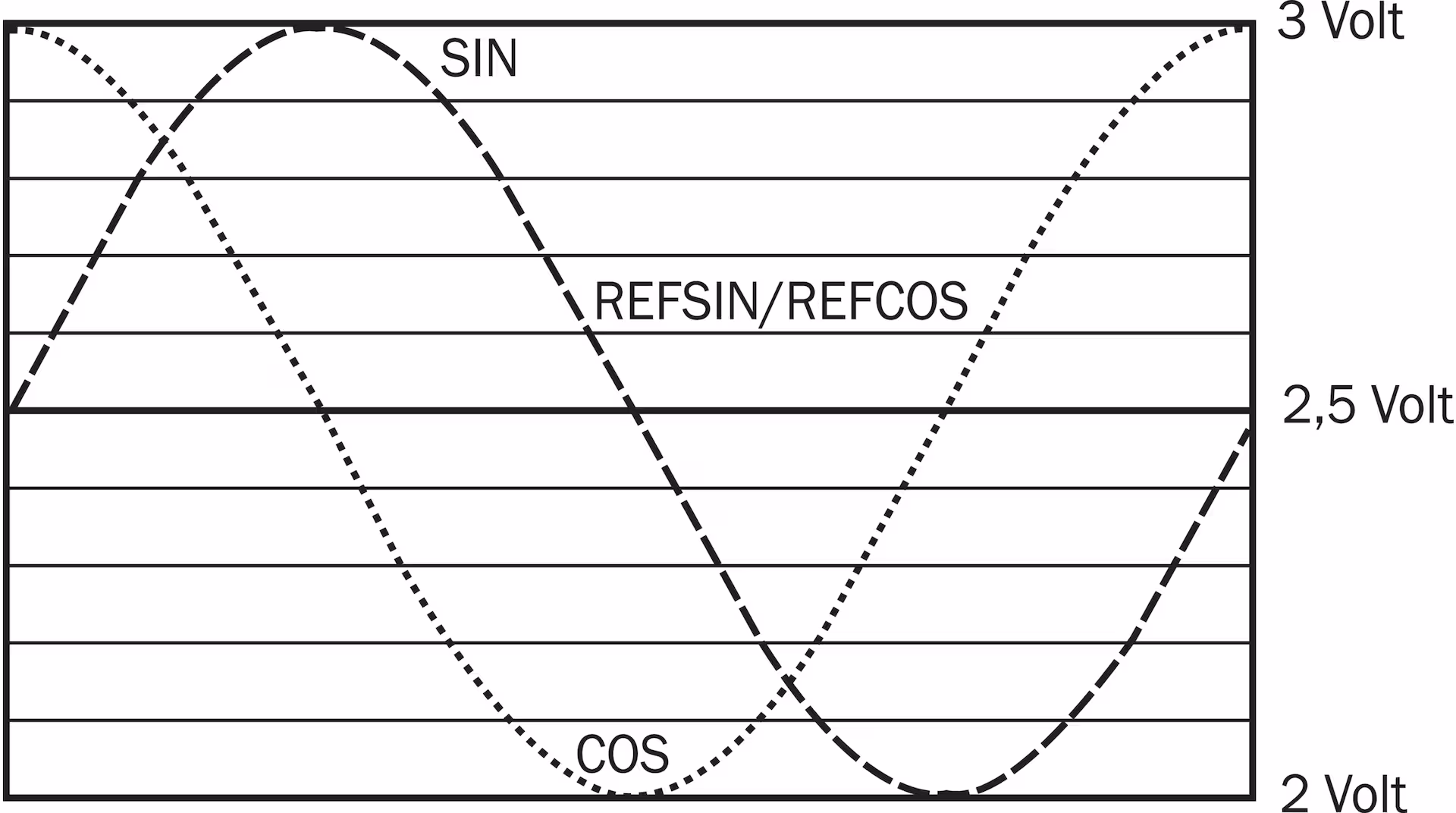

- Sinus-/Cosinusperioden pro Umdrehung：
- 1.024
- Anzahl der absolut erfassbaren Umdrehungen：
- 4.096
- Gesamtschrittzahl：
- 134.217.728
- Messschritt：
- 0,3 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- Integrale Nichtlinearität：
- Typ. ± 45 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale, bei entspannter Drehmomentstütze
- Differentielle Nichtlinearität：
- ± 7 ″
- Arbeitsdrehzahl：
- ≤ 6.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- Verfügbarer Speicherbereich：
- 128 Byte
- Systemgenauigkeit：
- ± 52 ″
Schnittstellen
- Codeart für den Absolutwert：
- Binär
- Codeverlauf：
- Steigend, bei Drehung der Welle. Im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung), bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- Kommunikationsschnittstelle：
- HIPERFACE®
Elektrische Daten
- Anschlussart：
- Stecker, 8-polig, radial
- Versorgungsspannung：
- 7 V DC ... 12 V DC
- Empfohlene Versorgungsspannung：
- 8 V DC
- Stromaufnahme：
- 80 mA 1)
- Ausgabefrequenz für Sinus-/Cosinussignale：
- ≤ 200 kHz
Mechanische Daten
- Wellenausführung：
- Konuswelle
- Flanschart / Drehmomentstütze：
- Federblechabstützung, Federblechabstützung
- Abmessungen/Maße：
- Siehe Maßzeichnung
- Gewicht：
- ≤ 0,2 kg
- Trägheitsmoment des Rotors：
- 10 gcm²
- Betriebsdrehzahl：
- ≤ 12.000 min⁻¹
- Winkelbeschleunigung：
- ≤ 200.000 rad/s²
- Betriebsdrehmoment：
- 0,2 Ncm
- Anlaufdrehmoment：
- + 0,4 Ncm
- Zulässige Wellenbewegung statisch：
- ± 0,5 mm radial
- ± 0,75 mm axial
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm radial
- ± 0,2 mm axial
- Winkelbewegung senkrecht zur Drehachse, statisch：
- ± 0,005 mm/mm
- Winkelbewegung senkrecht zur Drehachse, dynamisch：
- ± 0,0025 mm/mm
- Lebensdauer der Kugellager：
- 3,6 x 109 Umdrehungen
Umgebungsdaten
Klassifikationen
