SICK SLG25S-050SER21A00 1129253
SLG25S-050SER21A00 1129253 SICK
SLG25S-050SER21A00
基本信息
型号: SLG25S-050SER21A00
订货号: 1129253
参考面价： 701.00 EUR
Merkmale
- Im Lieferumfang：
- 1 × Sender
- 1 × Empfänger
- 1 × Quickstart-Anleitung
- 1 x Sicherheitshinweis
- Funktionsprinzip：
- Sender/Empfänger

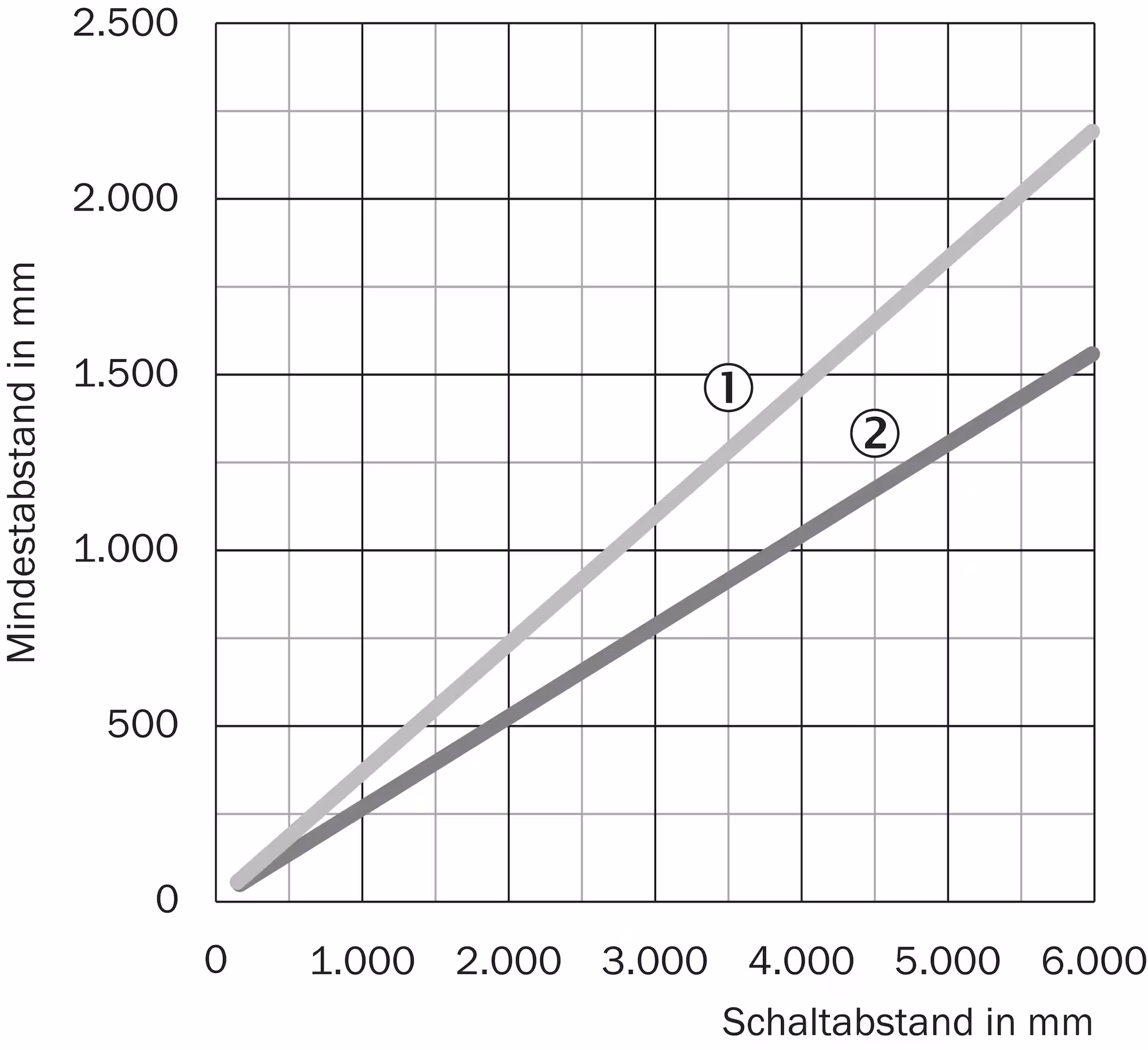

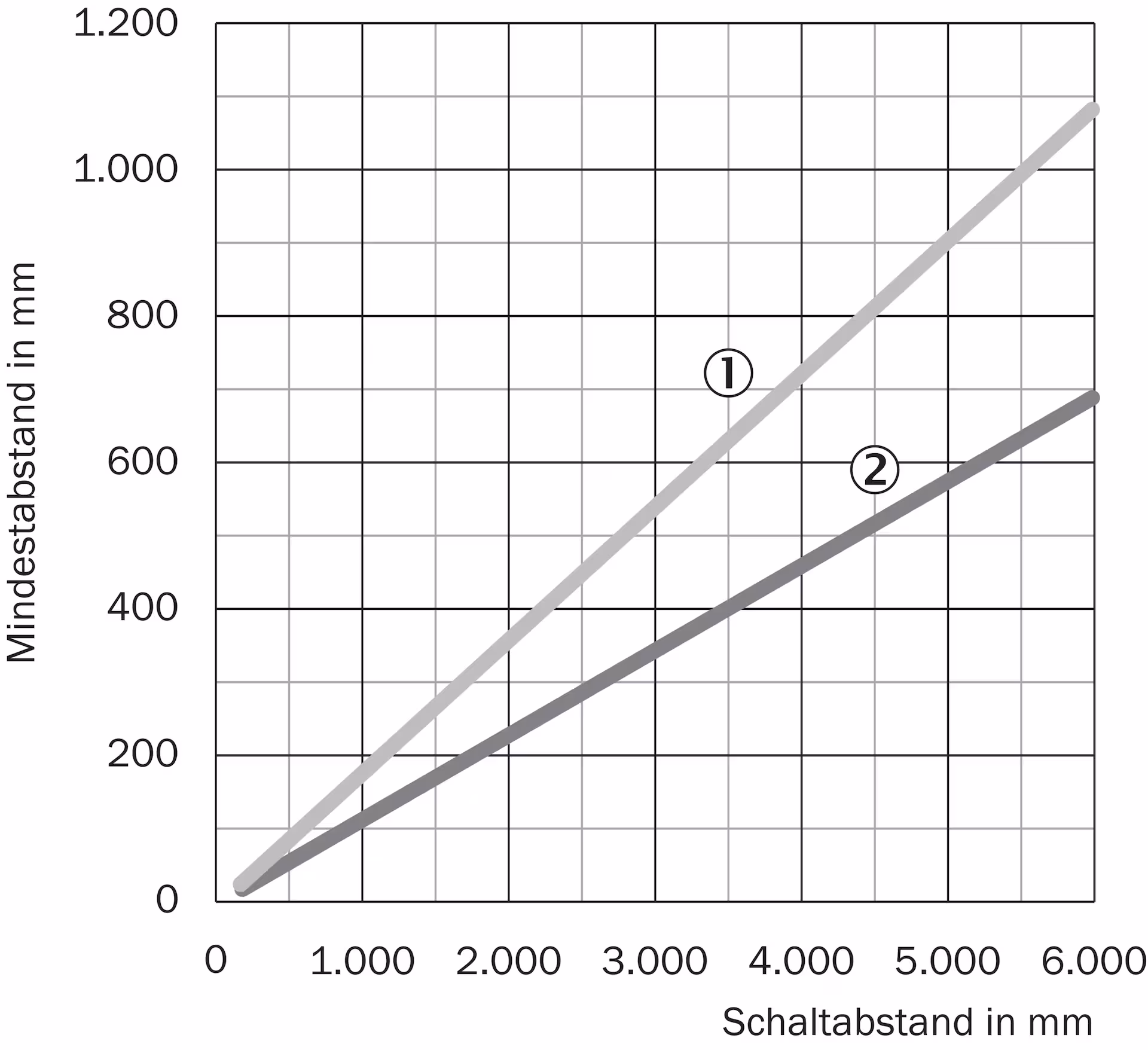

- Schaltabstand：
- Grenzwerte：
- 70 mm ... 2.150 mm
- Parallelstrahl (empfohlen)：
- 70 mm ... 1.500 mm
- 3 x-Kreuzstrahl (empfohlen)：
- 160 mm ... 1.500 mm
- Blindzone：
- Abstand 1. Strahl bis Vorderkante des Gehäuses (Anschlussseite)：
- 4,6 mm
- Abstand letzter Strahl bis Vorderkante des Gehäuses (Oberseite)：
- 19,6 mm 1)
- 监控高度：
- 500 mm
- Strahlabstand：
- 25 mm
- Optischer Lichtaustritt：
- Slim
- Detektionsvermögen：
- Mindestobjektgröße (MDO), Parallelstrahl：
- 30 mm 2)

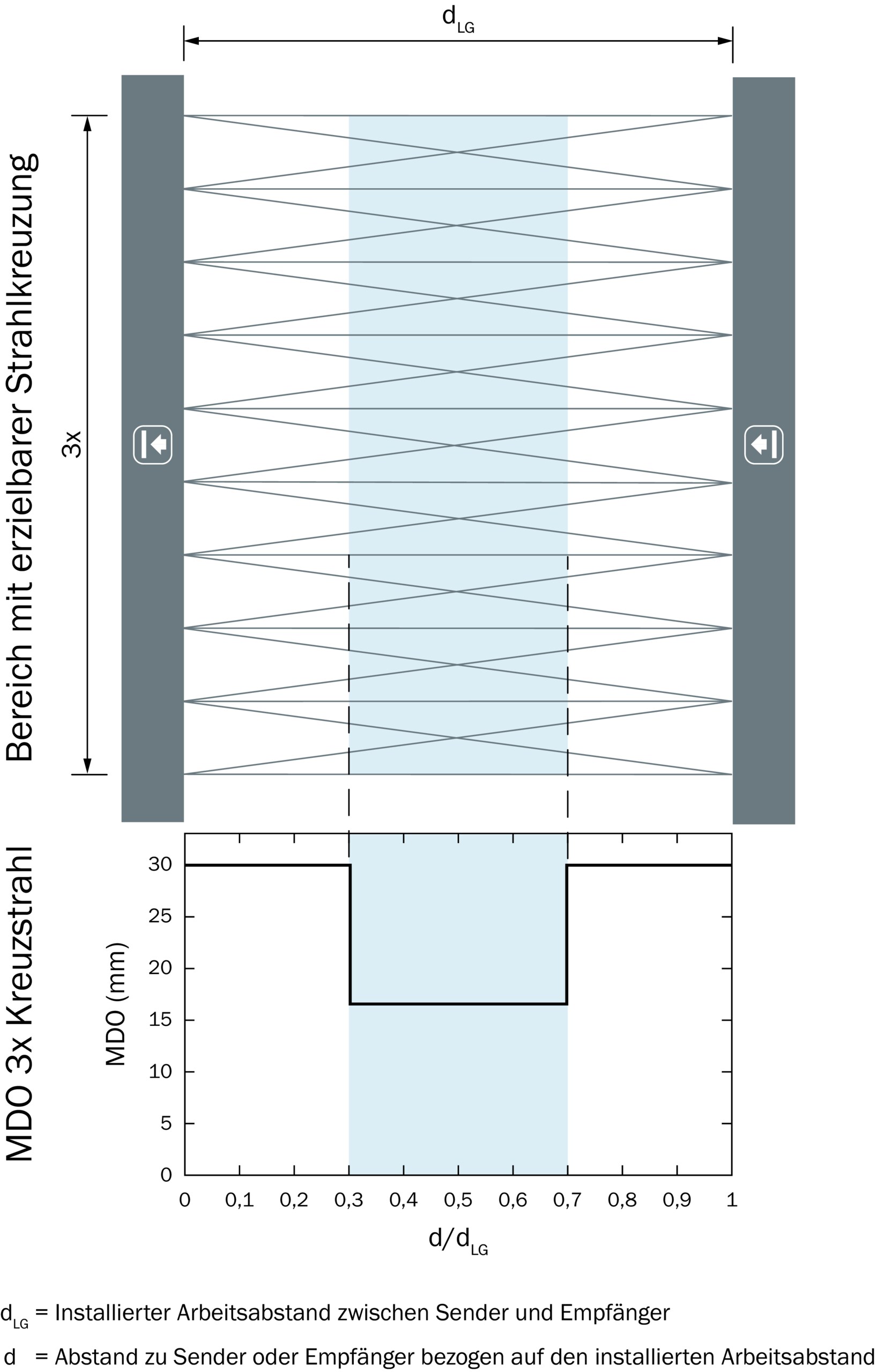

- Mindestobjektgröße (MDO), 3 x-Kreuzstrahl：
- ≥ 16,5 mm 2)
- Werkseinstellung：
- Strahlfunktion：
- Parallelstrahl
- Pin 2 (MF)：
- Teach-in Eingang
- Pin 4 (OUT)：
- Objektdetektion Ausgang = "HIGH"
- IO-Link (Prozessdaten)：
- QL/Qint Status, System status, Beam status
- Teach-in (Voreinstellung)：
- Auto-Teach-in
- Einstellung：
- IO-Link：
- Zur Einstellung von Sensorparameter und Smart Task Funktionen
- Sendestrahl：
- Lichtsender：
- LED
- Lichtart：
- Infrarotlicht
- Strahlanzahl：
- 20
- LED-Kennzahlen：
- Normative Referenz：
- EN 62471:2008-09 | IEC 62471:2006, modifiziert
- LED-Risikogruppenkennzeichnung：
- Freie Gruppe
- Wellenlänge：
- 850 nm
- Mittlere Lebensdauer：
- Mittlere Lebensdauer: 100.000 h bei TU = +25 °C
- Zeitangaben：
- Initialisierungszeit：
- 0,4 s ... 2 s 3)
- Teach-in-Zeit：
- 0,75 s ... 50 s 3)
- Scanzeit, Parallelstrahl：
- 1,3 ms
- Scanzeit, Kreuzstrahl：
- 2,6 ms
- Reproduzierbarkeit, Parallelstrahl：
- 1,3 ms
- Reproduzierbarkeit, Kreuzstrahl：
- 4 ms
- Mindestverweildauer, Parallelstrahl：
- 2,6 ms
- Mindestverweildauer, Kreuzstrahl：
- 5,3 ms
- Ansprechzeit max., Parallelstrahl：
- 4 ms
- Ansprechzeit max., Kreuzstrahl：
- 8,2 ms
- Art der Synchronisation：
- Optisch (2 Strahlen)
Kommunikationsschnittstelle
- IO-Link：
- ✔ , V1.1
- Datenübertragungsrate：
- COM3 (230,4 kBaud)
- Maximale Leitungslänge：
- 20 m
- Zykluszeit：
- 2,3 ms
- Prozessdatenlänge：
- 32 Byte
Elektrische Daten
- Versorgungsspannung UB：
- DC 18 V DC ... 30 V DC 1)
- Restwelligkeit：
- ≤ 1,3 Vss
- Leistungsaufnahme：
- Sender：
- ≤ 36,5 mA 2)
- Empfänger：
- ≤ 51 mA 2)
- Digitalausgang：
- Anzahl：
- 2
- Art：
- Gegentakt: PNP/NPN
- Signalspannung Ausgang HIGH/LOW：
- UB-3 V/<3 V
- Ausgangslast, induktiv：
- 1 H
- Ausgangslast, kapazitiv：
- 100 nF
- Ausgangsstrom Imax.：
- 100 mA
- Ausgangsstrom, Rest：
- < 0,5 mA
- Digitaleingang：
- Anzahl：
- 1
- Signalspannung Eingang HIGH/LOW：
- >15 V/<5 V
- Schutzklasse：
- III 3)
- UL-File-Nr.：
- NRKH.E181493 & NRKH7.E181493
- Schutzschaltungen：
- UV-Anschlüsse verpolsicher
- Ausgang Q kurzschlussgeschützt
- Ausgänge überstrom- und kurzschlussfest
Mechanische Daten

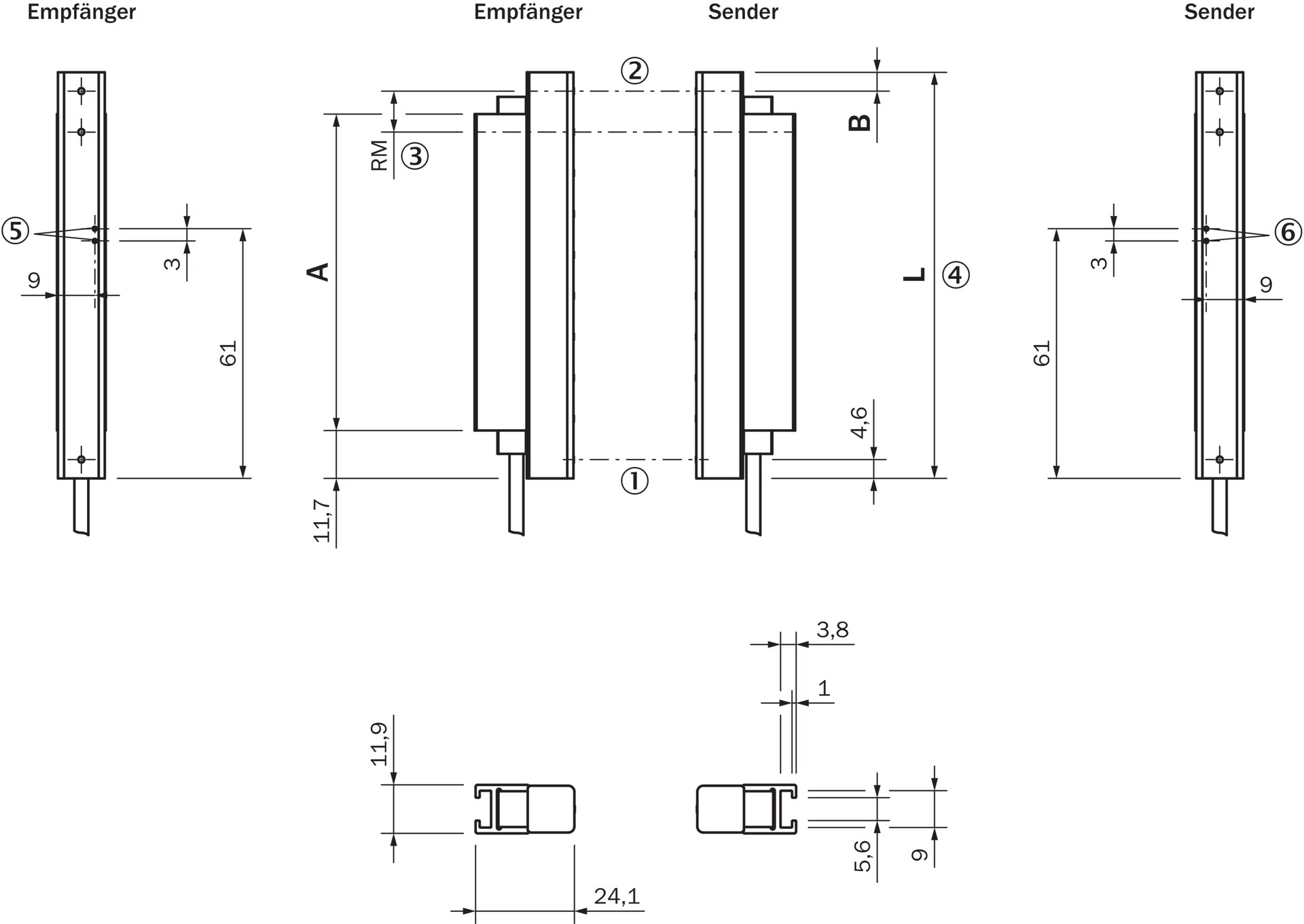

- Abmessungen (B x H x T)：
- Breite：
- 11,8 mm
- Höhe：
- 499,2 mm
- Tiefe：
- 24,1 mm

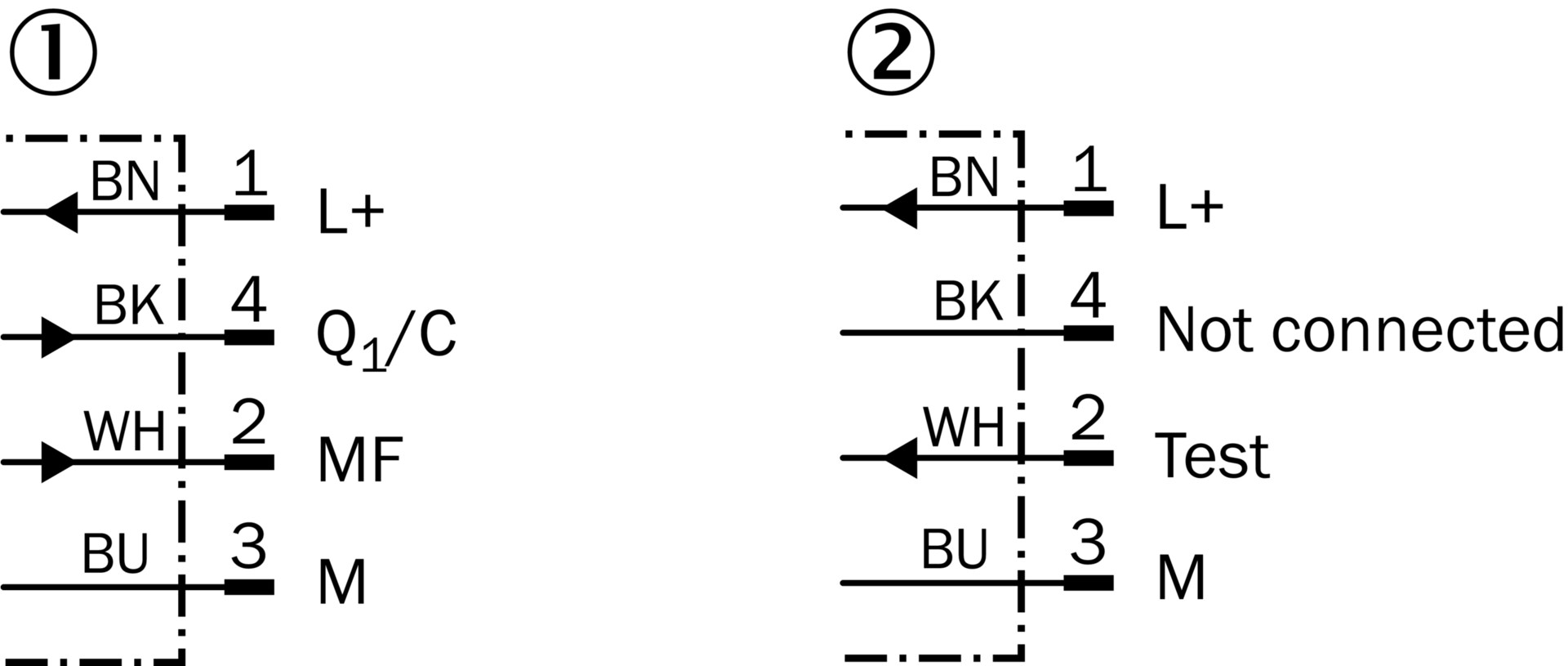

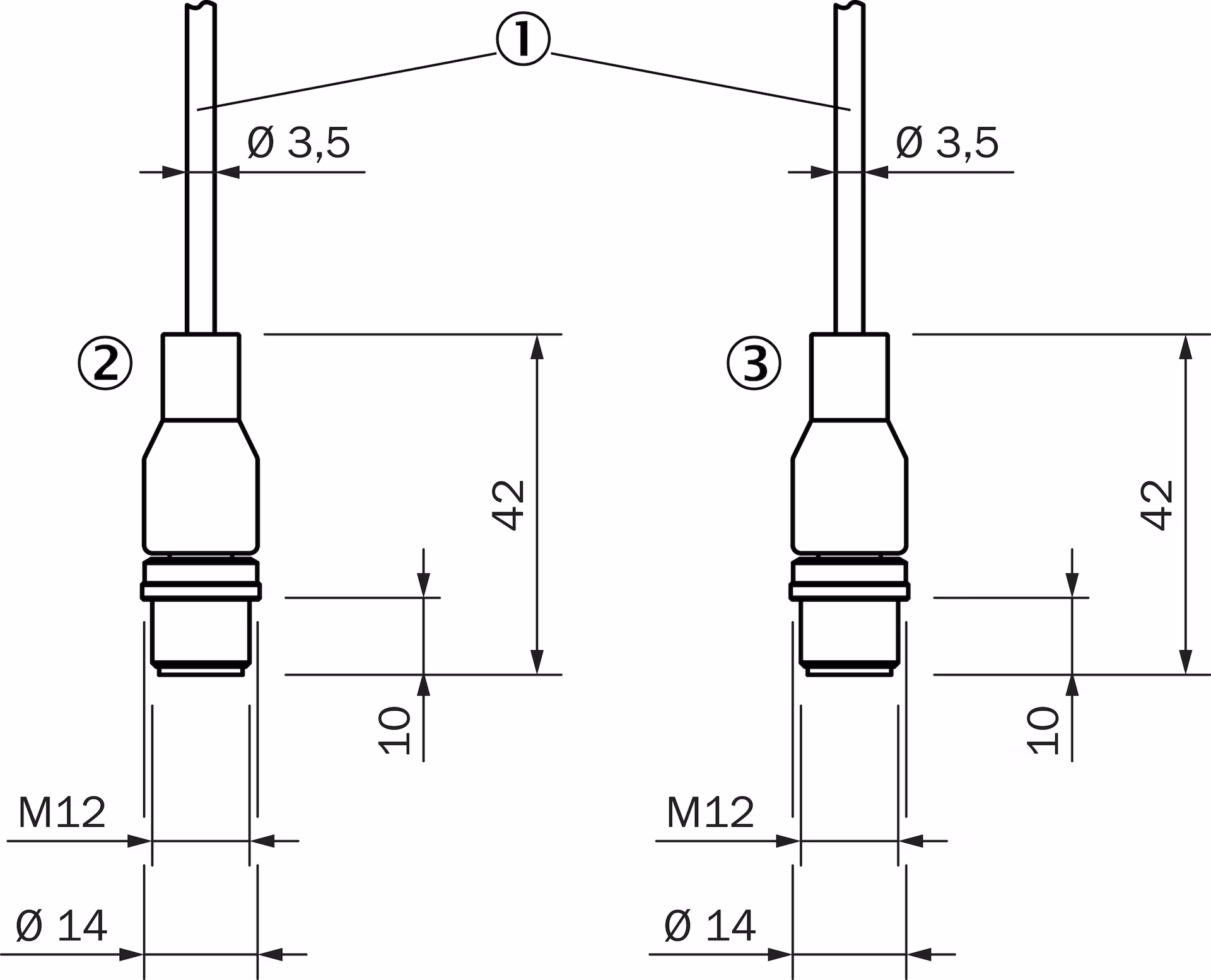

- Anschlussart：
- Leitung mit Stecker M12, 4-polig
- Anschlussart Detail：
- Leitungsdurchmesser：
- 3,4 mm
- Leiterquerschnitt：
- 0,14 mm²
- Leitungslänge：
- 150 mm
- Leitungsmaterial：
- PVC
- Material：
- Gehäuse：
- Aluminium
- ：
- Kunststoff
- Frontscheibe：
- PMMA
- Gewicht：
- 1.060 g
- 浪涌保护（必需）：
- 1
Umgebungsdaten
- Schutzart：
- IP65, IP67 1)
- Umgebungstemperatur Betrieb：
- –25 °C ... +55 °C
- Umgebungstemperatur Lager：
- –25 °C ... +70 °C
- Fremdlichtunempfindlichkeit：
- Indirekt: 50.000 lx 2)
- Schockfestigkeit：
- 10 g, 16 ms, DIN EN 60068-2-27
- Schwingfestigkeit：
- 10-150 Hz 0.5 mm, IEC 60068-2-6
- Luftfeuchte：
- ≤ 96 %, relative Luftfeuchte (kein Beschlag)
- Elektromagnetische Verträglichkeit (EMV)：
- EN 61000-6-2, EN 61000-6-4
Smart Task
Diagnose
Klassifikationen
