SKM36-HFA0-K02
基本信息
型号: SKM36-HFA0-K02
订货号: 1034094
参考面价： 274.00 EUR
Performance
- Sinus-/Cosinusperioden pro Umdrehung：
- 128
- Anzahl der absolut erfassbaren Umdrehungen：
- 4.096
- Gesamtschrittzahl：
- 16.777.216
- Messschritt：
- 2,5 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- Integrale Nichtlinearität：
- ± 80 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale
- Differentielle Nichtlinearität：
- ± 40 ″, Nichtlinearität einer Sinus-/Cosinusperiode
- Arbeitsdrehzahl：
- ≤ 9.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- Verfügbarer Speicherbereich：
- 1.792 Byte
- Systemgenauigkeit：
- ± 120 ″
Schnittstellen
- Codeart für den Absolutwert：
- Binär
- Codeverlauf：
- Steigend, bei Drehung der Welle. Im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung), bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- Kommunikationsschnittstelle：
- HIPERFACE®
Elektrische Daten

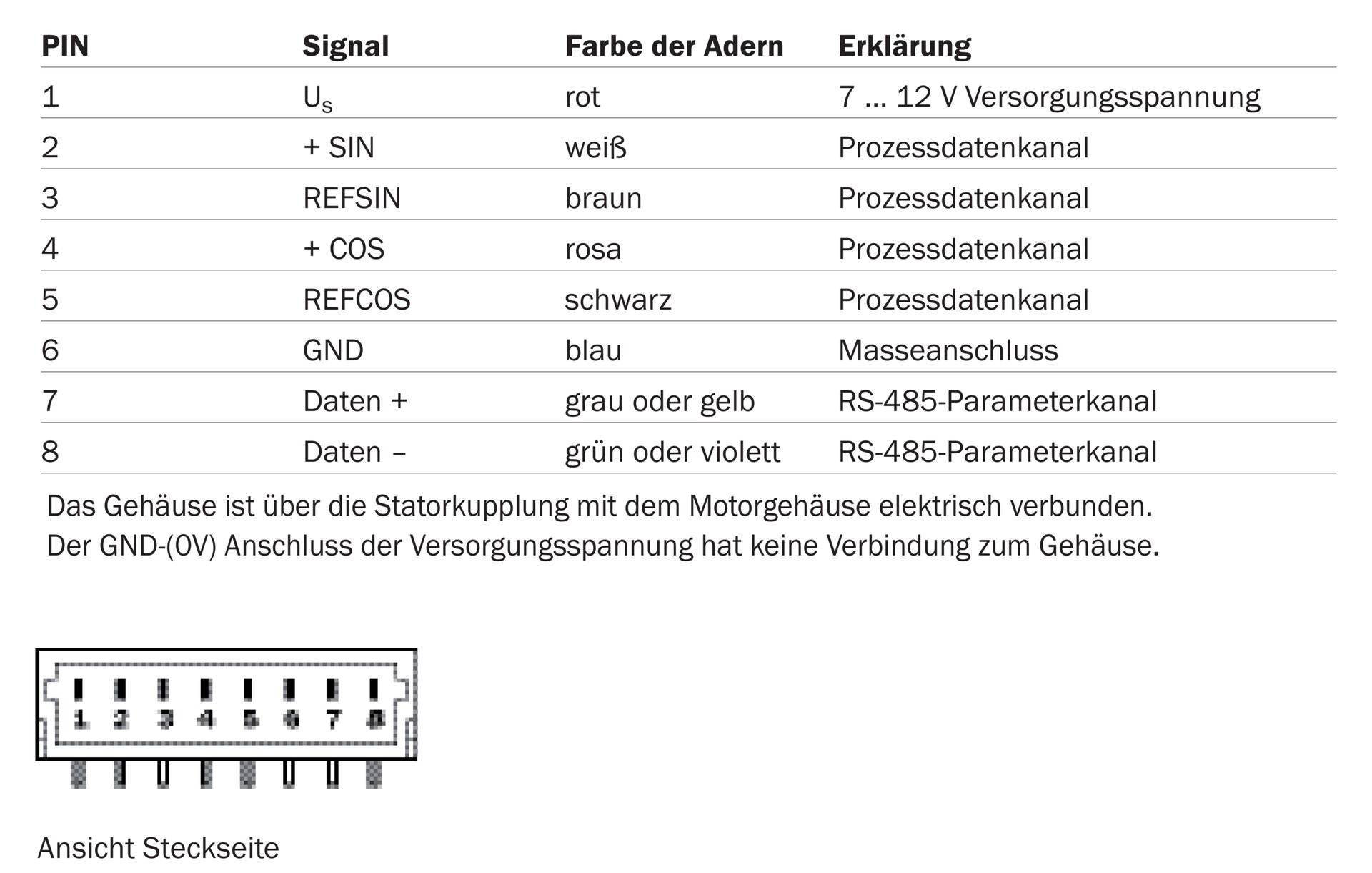

- Anschlussart：
- Stecker, 8-polig, radial
- Versorgungsspannung：
- 7 V DC ... 12 V DC
- Empfohlene Versorgungsspannung：
- 8 V DC
- Stromaufnahme：
- 60 mA 1)

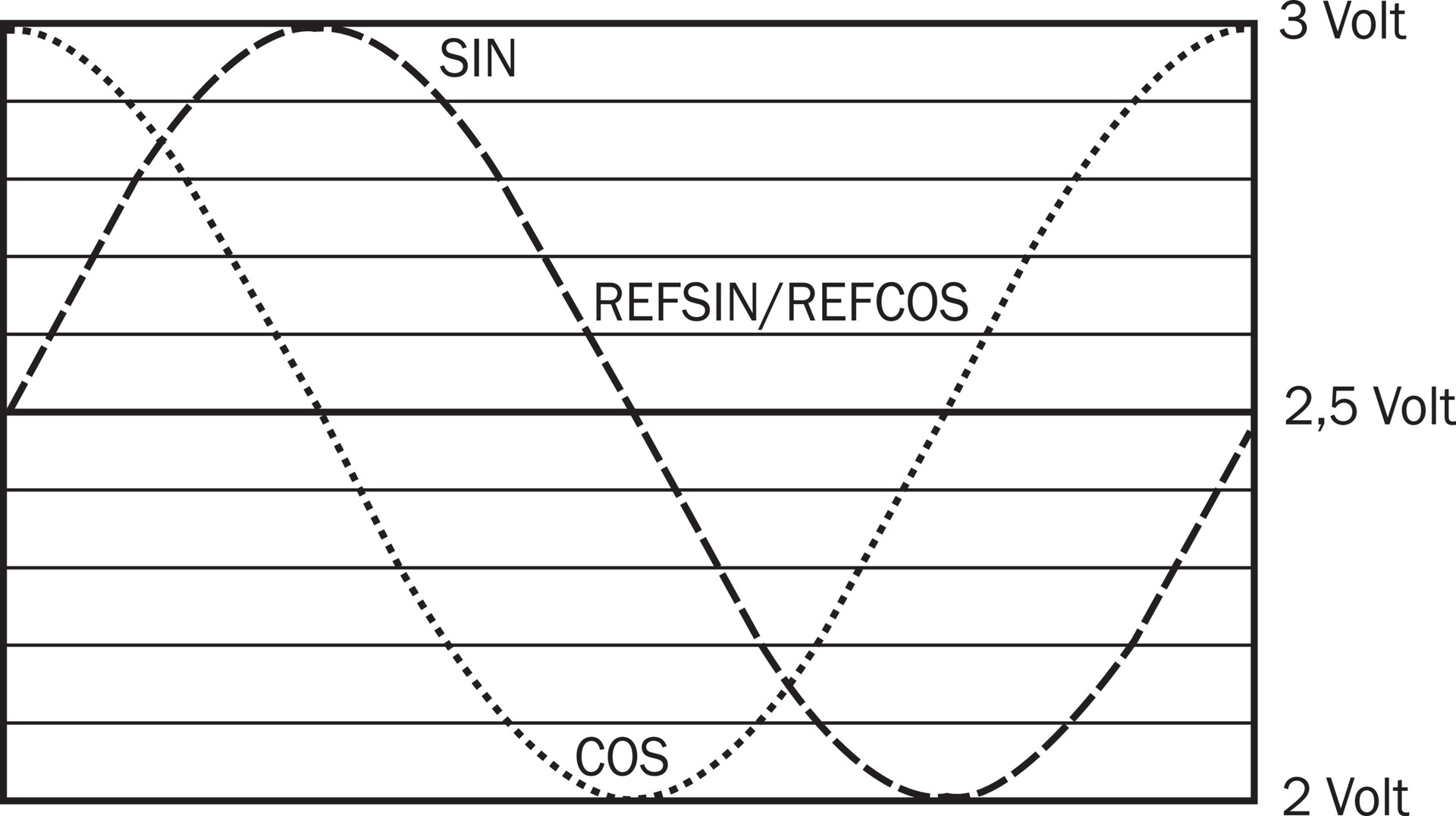

- Ausgabefrequenz für Sinus-/Cosinussignale：
- ≤ 65 kHz
- MTTF: Zeit bis zu gefährlichem Ausfall：
- 210 Jahre (EN ISO 13849) 2)
Mechanische Daten
- Wellenausführung：
- Konuswelle
- Flanschart / Drehmomentstütze：
- Federblechabstützung, Drehmomentstütze
- Abmessungen/Maße：

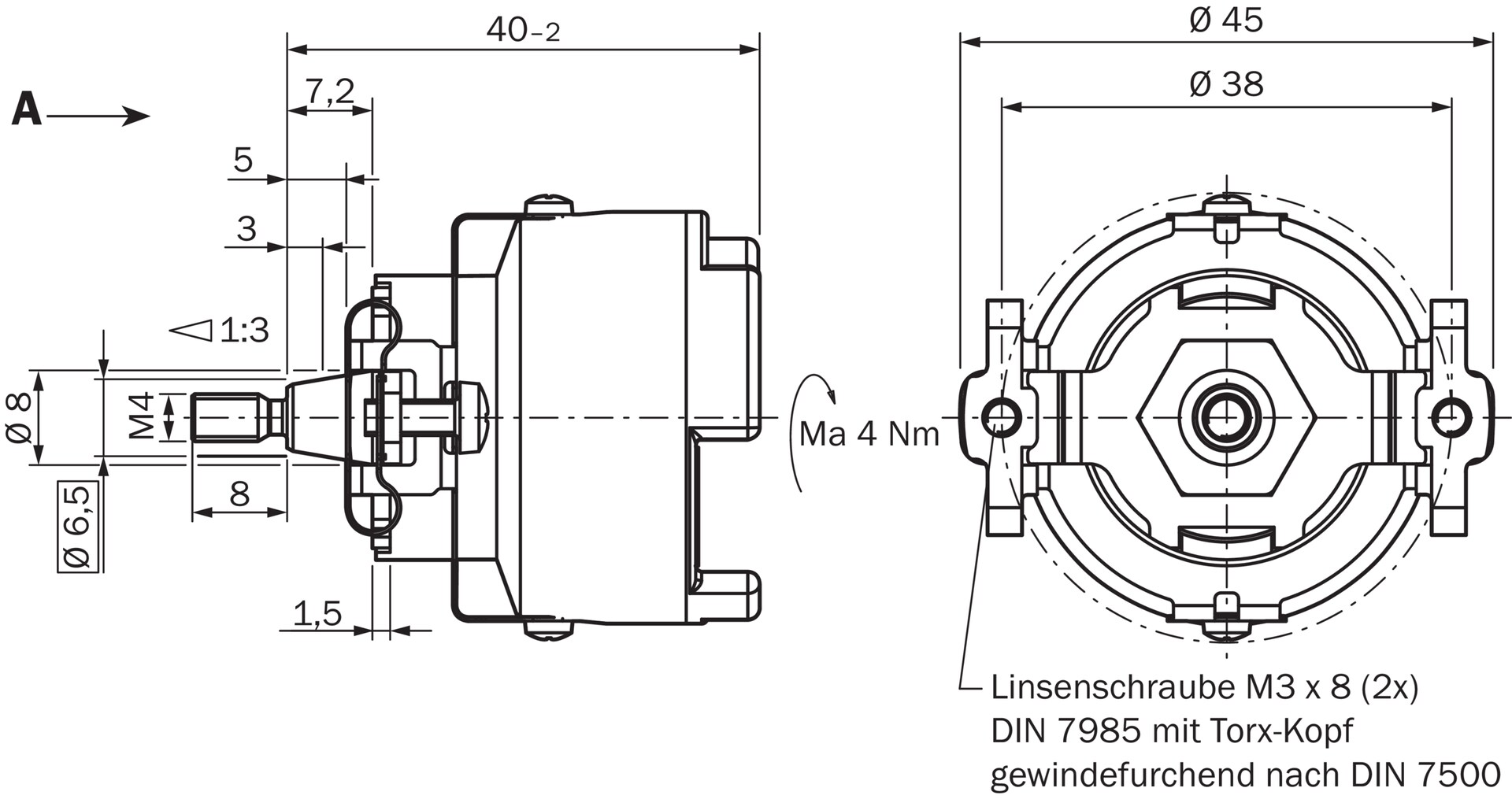

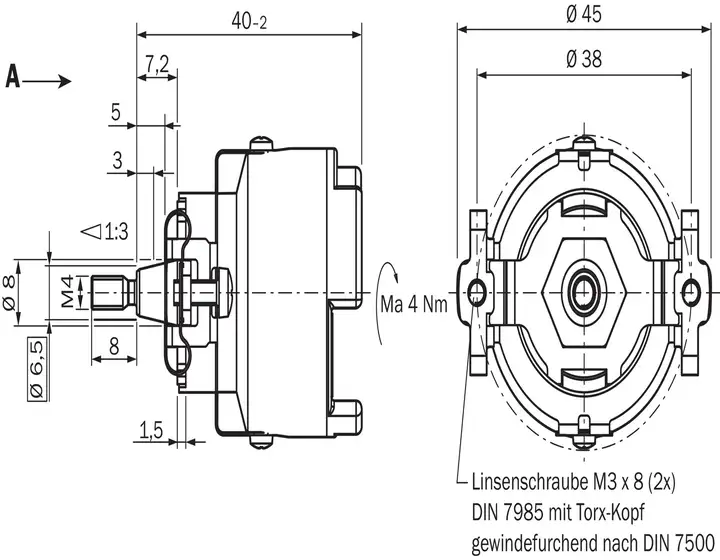

- Siehe Maßzeichnung
- Gewicht：
- ≤ 0,07 kg
- Trägheitsmoment des Rotors：
- 4,5 gcm²
- Betriebsdrehzahl：
- 9.000 min⁻¹, 9.000 U/min
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
- Betriebsdrehmoment：
- 0,2 Ncm
- Anlaufdrehmoment：
- + 0,3 Ncm
- Zulässige Wellenbewegung statisch：
- ± 0,1 mm, - 0,4 mm, + 0,2 mm radial, axial, axial
- Zulässige Wellenbewegung dynamisch：
- ± 0,05 mm radial
- ± 0,1 mm axial
- Lebensdauer der Kugellager：
- 3,6 x 109 Umdrehungen
Umgebungsdaten
- Betriebstemperaturbereich：
- –20 °C ... +110 °C
- Lagertemperaturbereich：
- –40 °C ... +125 °C, ohne Verpackung
- Relative Luftfeuchtigkeit/Betauung：
- 90 %, Betauung nicht zulässig
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms, 6 ms (nach EN 60068-2-27)
- Frequenzbereich der Widerstandsfähigkeit gegenüber Vibration：
- 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- Schutzart：
- IP50, bei aufgestecktem Gegenstecker und geschlossener Abdeckung (IEC 60529)
