SICK SIG200-0A0412200 1089794
SIG200-0A0412200 1089794 SICK
SIG200-0A0412200
基本信息
型号: SIG200-0A0412200
订货号: 1089794
参考面价： 326.00 EUR
Merkmale
- Produktkategorie：
- IO-Link Master
- Unterstützte Produkte：
- IO-Link Geräte
- Binär schaltende Aktoren
- Binär schaltende Sensoren
- Weitere Funktionen：
- Webserver integriert
- USB-Anschluss für die einfache Konfiguration des Sensor Integration Gateway SIG200 mittels SOPAS ET, dem Engineering Tool von SICK

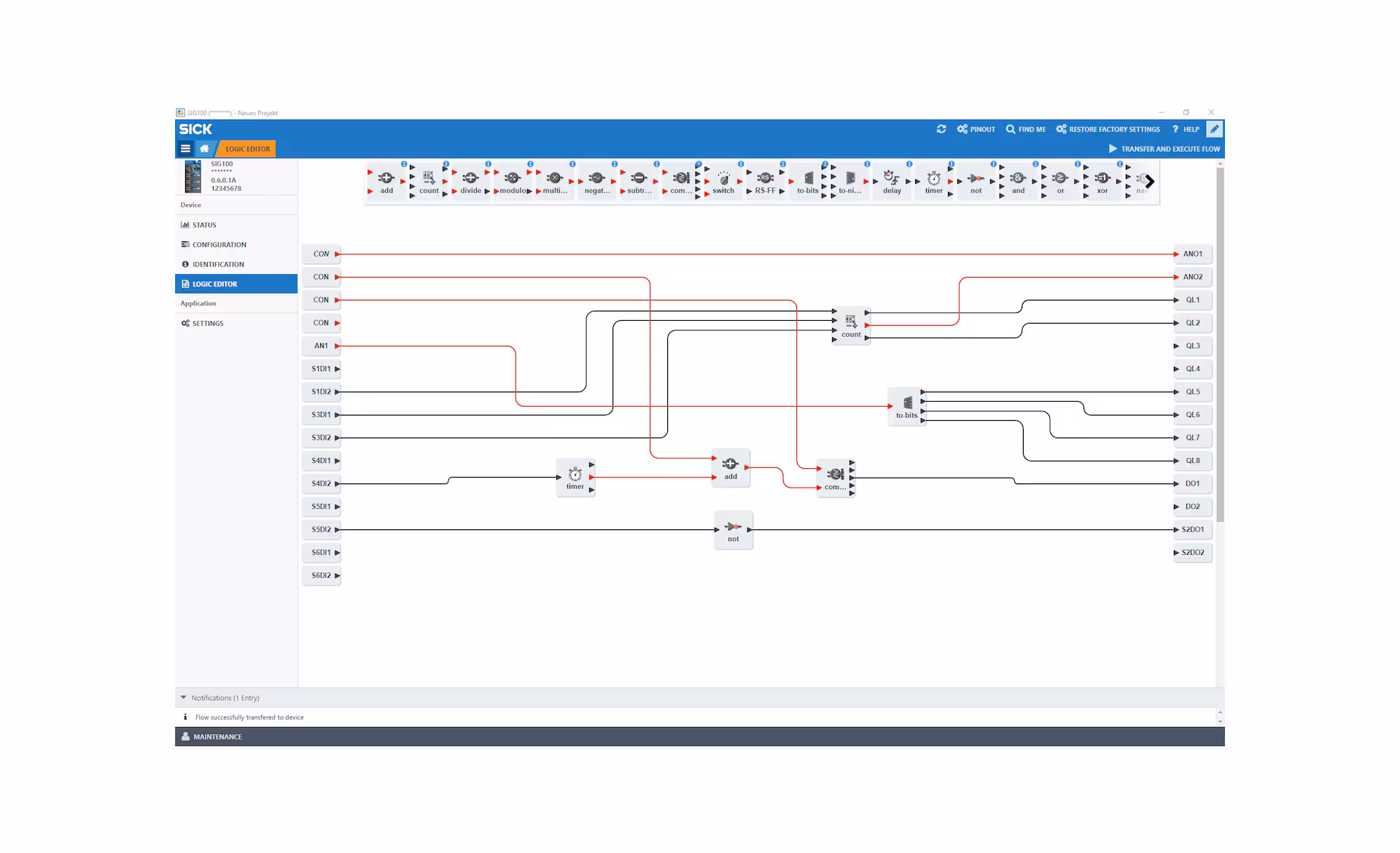

- Logik Editor verfügbar zur einfachen Konfiguration von Logikfunktionen
- Lieferumfang：
- SIG200-0A0412200, 4x Blindstopfen (M12) an den Anschlüssen S2, S3, S4, P2, 1x Blindstopfen (M8) am Anschluss CONFIG, Beschriftungsetiketten, Quickstart
Mechanik/Elektrik

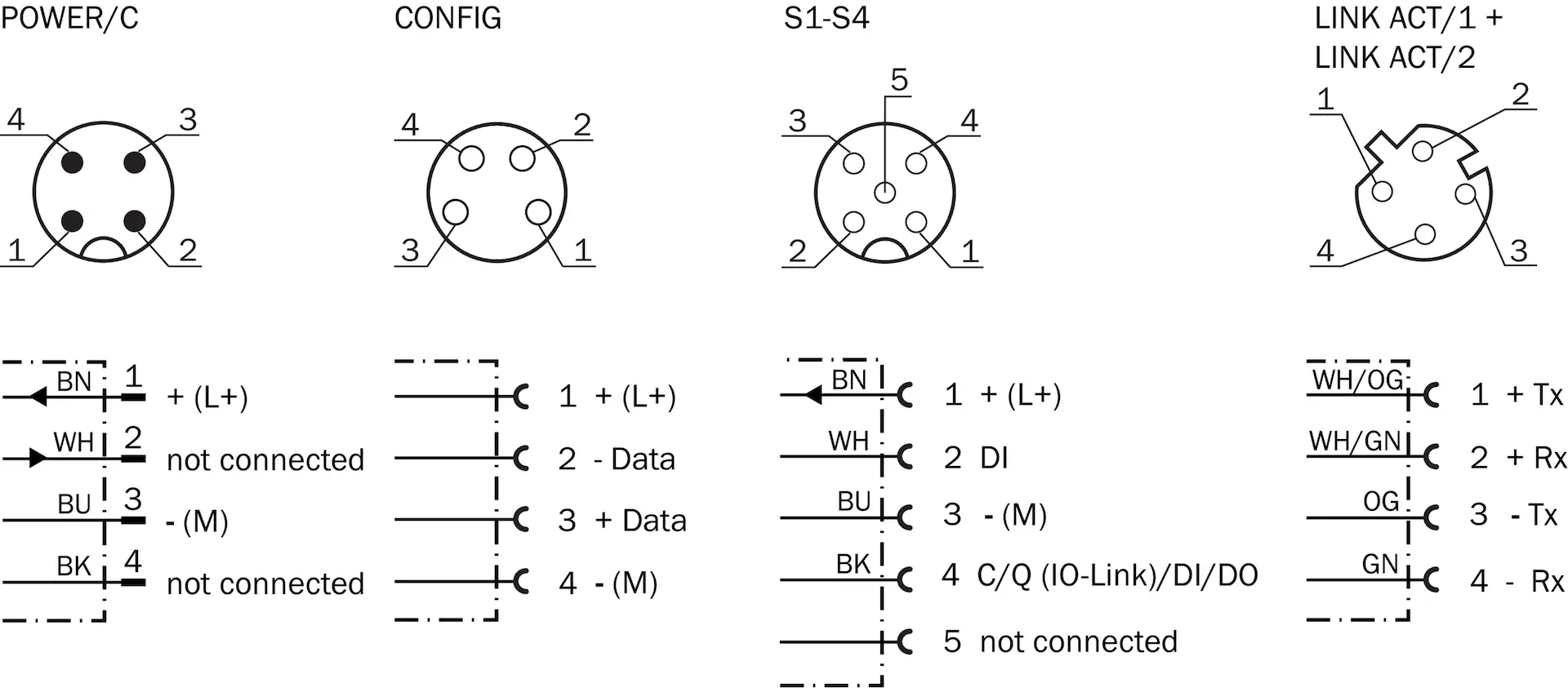

- Anschlüsse：
- IO-Link：
- 4 x M12, 5-polige Dose, A-codiert
- Power：
- 1 x M12, 4-poliger Stecker, A-codiert
- CONFIG：
- 1 x M8, 4-polige Dose, USB 2.0 (USB-A)
- Ethernet：
- 2 x M12, 4-polige Dose, D-codiert
- Stromversorgung Power：
- Versorgungsspannung：
- 10 V DC ... 30 V DC 1)
- Stromaufnahme：
- ：
- ≤ 175 mA (bei Versorgungsspannung 24 V DC) 2)
- ：
- ≤ 3.000 mA 3)
- Optische Anzeigen：
- 4 LED grün (an den IO-Link Ports, Pin4 (C/DI/DO))
- 4 LED gelb (an den IO-Link Ports, Pin2 (DI))
- 2 LED grün (an den Ethernet Ports)
- 1 LED grün (für den Power Port)
- 2 LED dual-color (für die Busfehler- und Systemfehler-Kommunikation)

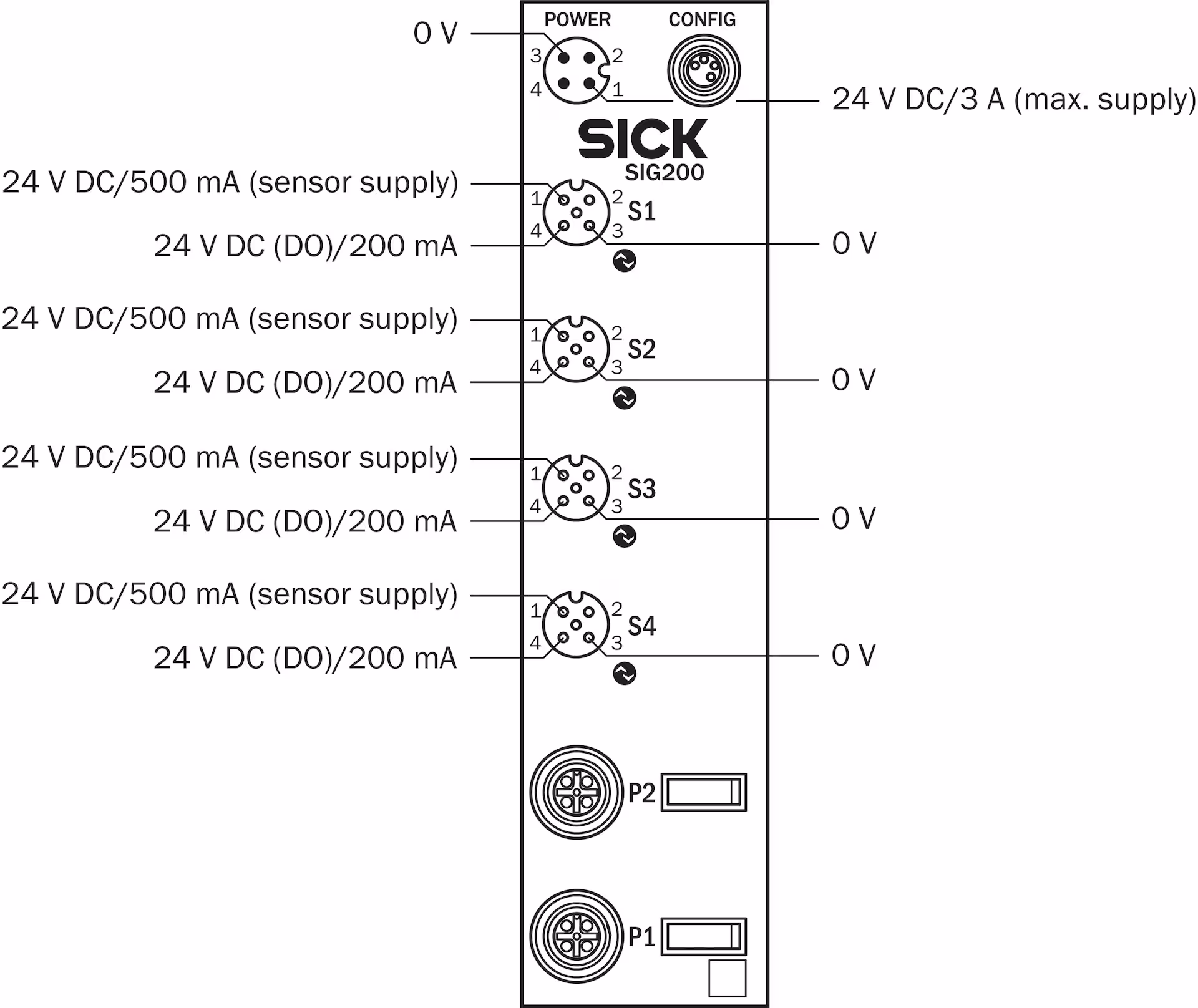

- Ein-/Ausgangscharakteristik：
- Stromversorgung S1-S4 Pin 1：
- ≤ 500 mA
- Ausgangsstrom S1-S4 Pin 4：
- ≤ 200 mA 4)
- Ausgangsspannung HIGH Power Port Pin 4：
- VH ≥ VUS - 3 V
- Eingangsspannung S1-S4 Pin 2：
- Type 3 IEC 61131-2
- Eingangsspannung S1-S4 Pin 4：
- Type 1 IEC 61131-2
- Schutzart：
- IP67
- Schutzklasse：
- III
- Gehäusematerial：
- Zink
- Gehäusefarbe：
- Lichtblau/schwarz
- Gewicht：
- 520 g

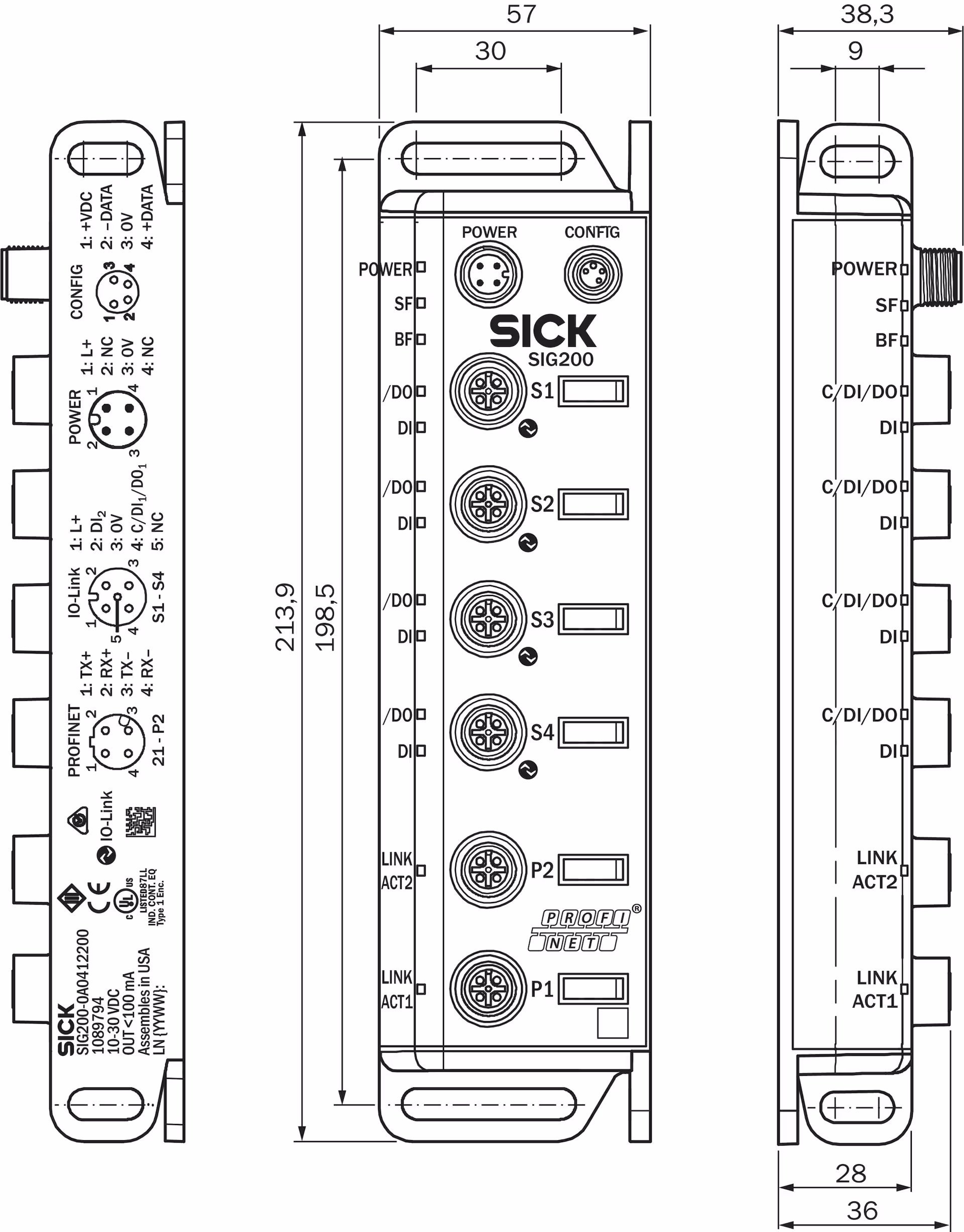

- Abmessungen (L x B x H)：
- 213,9 mm x 57 mm x 38,3 mm
- UL-File-Nr.：
- E497722
Schnittstellen
- Kommunikationsschnittstelle：
- IO-Link, USB, Ethernet, PROFINET, REST API
- Logikeditor：
- ✔
- Webserver：
- ✔
- IO-Link Master：
- Funktion：
- Das Sensor Integration Gateway SIG200 ist ein IO-Link-Master mit 4 konfigurierbaren Ports, an denen IO-Link Geräte aber auch binäre schaltende Sensoren und Aktoren angeschlossenen werden können. Über die REST API werden die Daten des Gateway einer SPS oder Cloud-Anwendung zur Verfügung gestellt.
- SIG200 kann auch allein betrieben werden, indem einfache Logikfunktionen über mehrere angeschlossenen Geräte hinweg direkt über die Bedienoberfläche SOPAS ET konfiguriert werden.
- IO-Link Version：
- V1.1, V1.0
- Port Class：
- A
- Anzahl IO-Link Ports：
- 4
- Transmission Type：
- COM1, COM2, COM3
- Bedienerschnittstellen：
- SOPAS ET, das Engineering Tool für die Konfiguration via USB, Zusätzlich kann der SIG200 über den integrierten Webserver konfiguriert werden. Standard-IP-Adresse: 192.168.0.1
- MAC-Adresse：
- Siehe Produktbedruckung
- Anzahl Eingänge：
- Max. 8 x PNP, Typ 1 oder 4 x IO-Link
- Anzahl Ausgänge：
- Max. 4 x PNP
- Max. Ausgangsfrequenz：
- 50 Hz
- Eingänge/Ausgänge：
- S1-S4：
- 4 konfigurierbare Ports.
- Pin4 kann in einem der verfügbaren Port-Modi verwendet werden: IO-Link, digitaler Eingang oder digitaler Ausgang.
- Über Pin2 kann an jedem Port ein zusätzliches digitales Eingangssignal angeschlossen werden.
- LINK/ACT 1 & 2：
- Für die Netzwerkverbindung stehen zwei Ethernet-Ports zur Verfügung
- CONFIG：
- Port für die Konfiguration via USB mit SOPAS ET (SOPAS ET steht zum kostenlosen Download auf www.sick.com zur Verfügung)
- Konformitäten：
- Conformance Class B
- Netzlastklasse：
- III
- Initialisierungszeit nach dem Einschalten：
- 60s (plus zusätzliche Zeit für die IODD-Installation)
Umgebungsdaten
- Umgebungstemperatur Betrieb：
- –40 °C ... +55 °C 1)
- Umgebungstemperatur Lager：
- –40 °C ... +75 °C 1)
- Elektromagnetische Verträglichkeit (EMV)：
- EN 61000-6-2:2005-08
- EN 61000-6-3:2007-01
- Schockbelastung：
- EN 60068-2-6
Klassifikationen
- eCl@ss 5.0：
- 27242208
- eCl@ss 5.1.4：
- 27242608
- eCl@ss 6.0：
- 27242608
- eCl@ss 6.2：
- 27242608
- eCl@ss 7.0：
- 27242608
- eCl@ss 8.0：
- 27242608
- eCl@ss 8.1：
- 27242608
- eCl@ss 9.0：
- 27242608
- eCl@ss 10.0：
- 27242608
- eCl@ss 11.0：
- 27242608
- eCl@ss 12.0：
- 27242608
- ETIM 5.0：
- EC001604
- ETIM 6.0：
- EC001604
- ETIM 7.0：
- EC001604
- ETIM 8.0：
- EC001604
- UNSPSC 16.0901：
- 32151705
