SICK SFM60-HRKB2K02 1065169 原厂跨境采购
SFM60-HRKB2K02 1065169 SICK
SFM60-HRKB2K02
基本信息
型号: SFM60-HRKB2K02
订货号: 1065169
参考面价： 582.00 EUR
Performance
- Sinus-/Cosinusperioden pro Umdrehung：
- 1.024
- Anzahl der absolut erfassbaren Umdrehungen：
- 4.096
- Gesamtschrittzahl：
- 134.217.728
- Messschritt：
- 0,3 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- Integrale Nichtlinearität：
- Typ. ± 45 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale, bei entspannter Drehmomentstütze
- Differentielle Nichtlinearität：
- ± 7 ″, Nichtlinearität einer Sinus-/Cosinusperiode
- Arbeitsdrehzahl：
- ≤ 6.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- Verfügbarer Speicherbereich：
- 1.792 Byte
- Systemgenauigkeit：
- ± 52 ″
Schnittstellen
- Codeart für den Absolutwert：
- Binär
- Codeverlauf：
- Steigend, bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- Kommunikationsschnittstelle：
- HIPERFACE®
Elektrische Daten
- Anschlussart：
- Leitung, 8-adrig (4 x 2 x 0,15 mm²), radial, 1,5 m
- Versorgungsspannung：
- 7 V DC ... 12 V DC
- Empfohlene Versorgungsspannung：
- 8 V DC
- Stromaufnahme：
- < 80 mA (ohne Last)

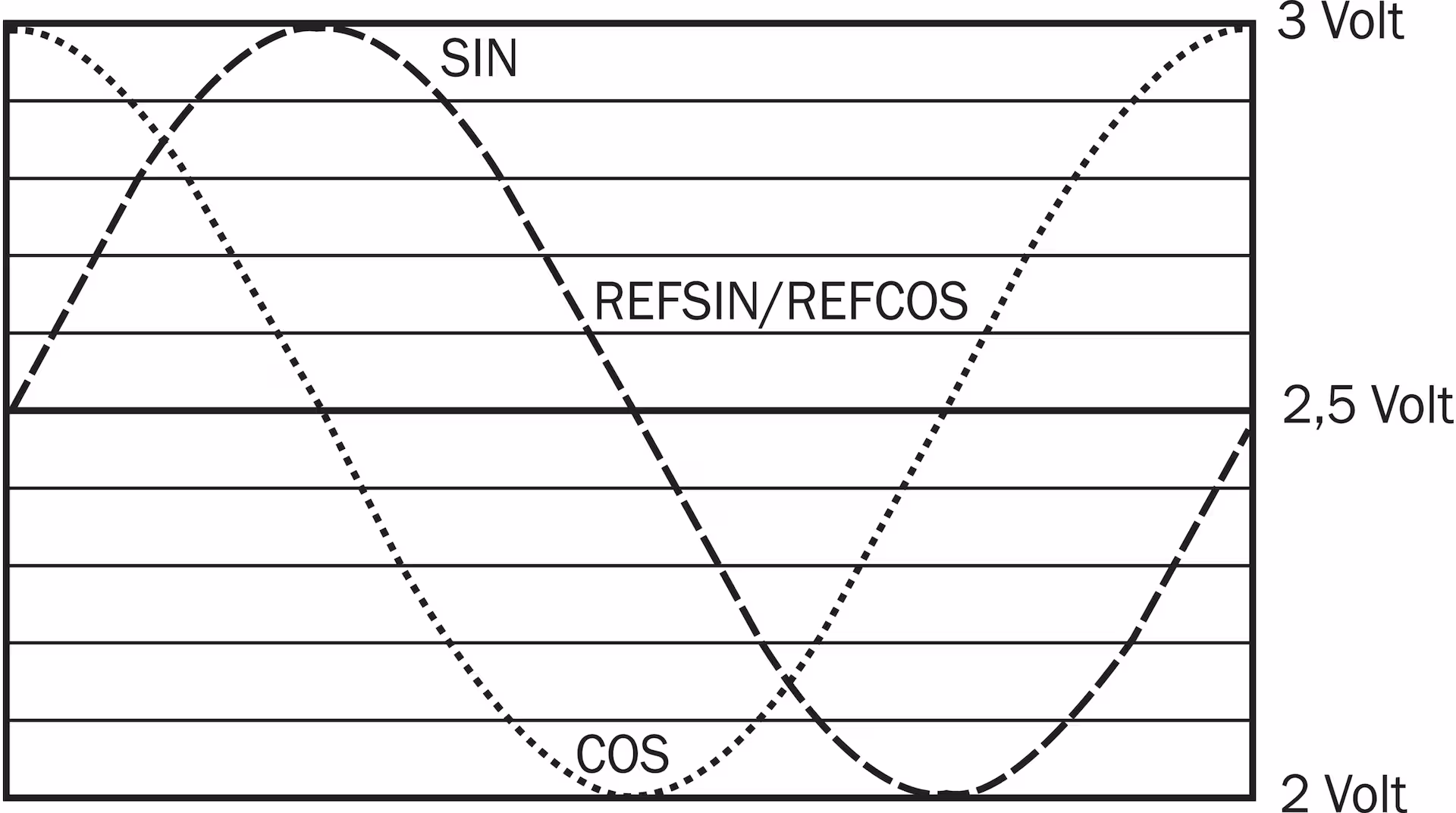

- Ausgabefrequenz für Sinus-/Cosinussignale：
- ≤ 200 kHz
- MTTF: Zeit bis zu gefährlichem Ausfall：
- 230 Jahre (EN ISO 13849) 1)
Mechanische Daten
- Wellenausführung：
- Aufsteckhohlwelle
- Wellendurchmesser：
- 14 mm
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Zinkdruckguss
- Material, Gehäuse：
- Aluminiumdruckguss
- Flanschart / Drehmomentstütze：
- Drehmomentstütze
- Abmessungen/Maße：

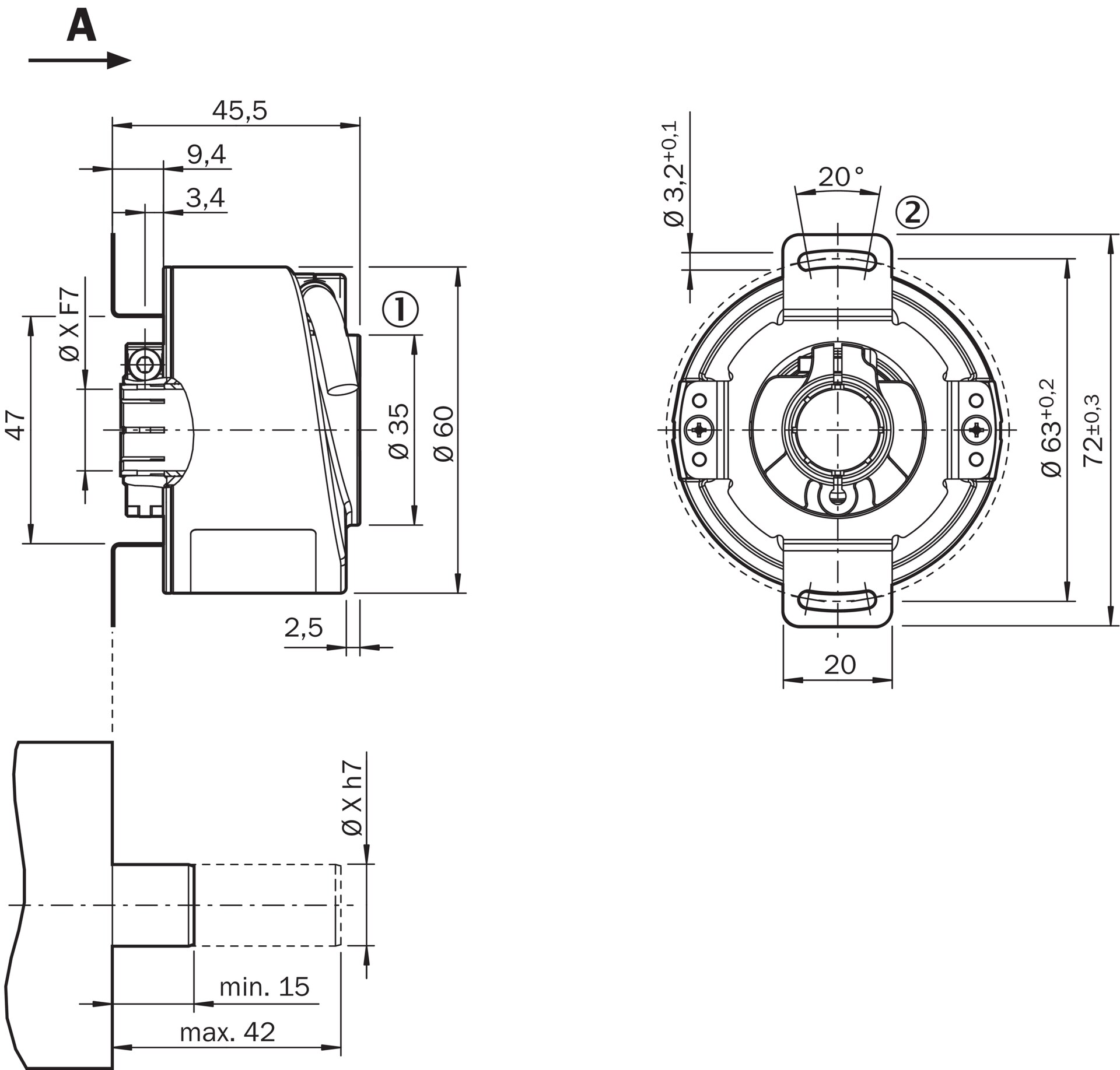

- Siehe Maßzeichnung
- Gewicht：
- ≤ 0,25 kg
- Trägheitsmoment des Rotors：
- 40 gcm²
- Betriebsdrehzahl：
- ≤ 9.000 min⁻¹ 1)
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
- Betriebsdrehmoment：
- 0,6 Ncm (+20 °C)
- Anlaufdrehmoment：
- + 0,8 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,3 mm, ± 0,5 mm radial, axial
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm radial
- ± 0,2 mm axial
- Lebensdauer der Kugellager：
- 3,6 x 109 Umdrehungen
Umgebungsdaten
- Betriebstemperaturbereich：
- –40 °C ... +115 °C
- Lagertemperaturbereich：
- –40 °C ... +115 °C, ohne Verpackung
- Relative Luftfeuchtigkeit/Betauung：
- 90 %, Betauung nicht zulässig
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms (nach EN 60068-2-27)
- Frequenzbereich der Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- Schutzart：
- IP65, im montierten Zustand (IEC 60529)
Klassifikationen
