SICK SEM70-HN025AK22 1074669
SEM70-HN025AK22 1074669 SICK
SEM70-HN025AK22
基本信息
型号: SEM70-HN025AK22
订货号: 1074669
参考面价： 690.00 EUR
Performance
- Sinus-/Cosinusperioden pro Umdrehung：
- 32
- Anzahl der absolut erfassbaren Umdrehungen：
- 4.096
- Gesamtschrittzahl：
- 4.194.304
- Messschritt：
- 10 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- Integrale Nichtlinearität：
- ± 100 ″ 1)
- Differentielle Nichtlinearität：
- ± 55 ″ 1)
- Latenz：
- 25 µs
- Verfügbarer Speicherbereich：
- 2.048 Byte
- Systemgenauigkeit：
- ± 155 ″
Schnittstellen
- Codeart für den Absolutwert：
- Binär
- Codeverlauf：
- Steigend, bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- Kommunikationsschnittstelle：
- HIPERFACE®
Elektrische Daten
- Anschlussart：
- Stecker, 8-polig
- Versorgungsspannung：
- 7 V DC ... 12 V DC
- Einschaltdauer Spannungsrampe：
- Max. 180 ms 1)
- Empfohlene Versorgungsspannung：
- 11 V DC
- Stromaufnahme：
- ≤ 150 mA 2)
- MTTF: Zeit bis zu gefährlichem Ausfall：
- 155 Jahre (EN ISO 13849) 3)
Mechanische Daten
- Wellenausführung：
- Durchsteckhohlwelle
- Abmessungen/Maße：

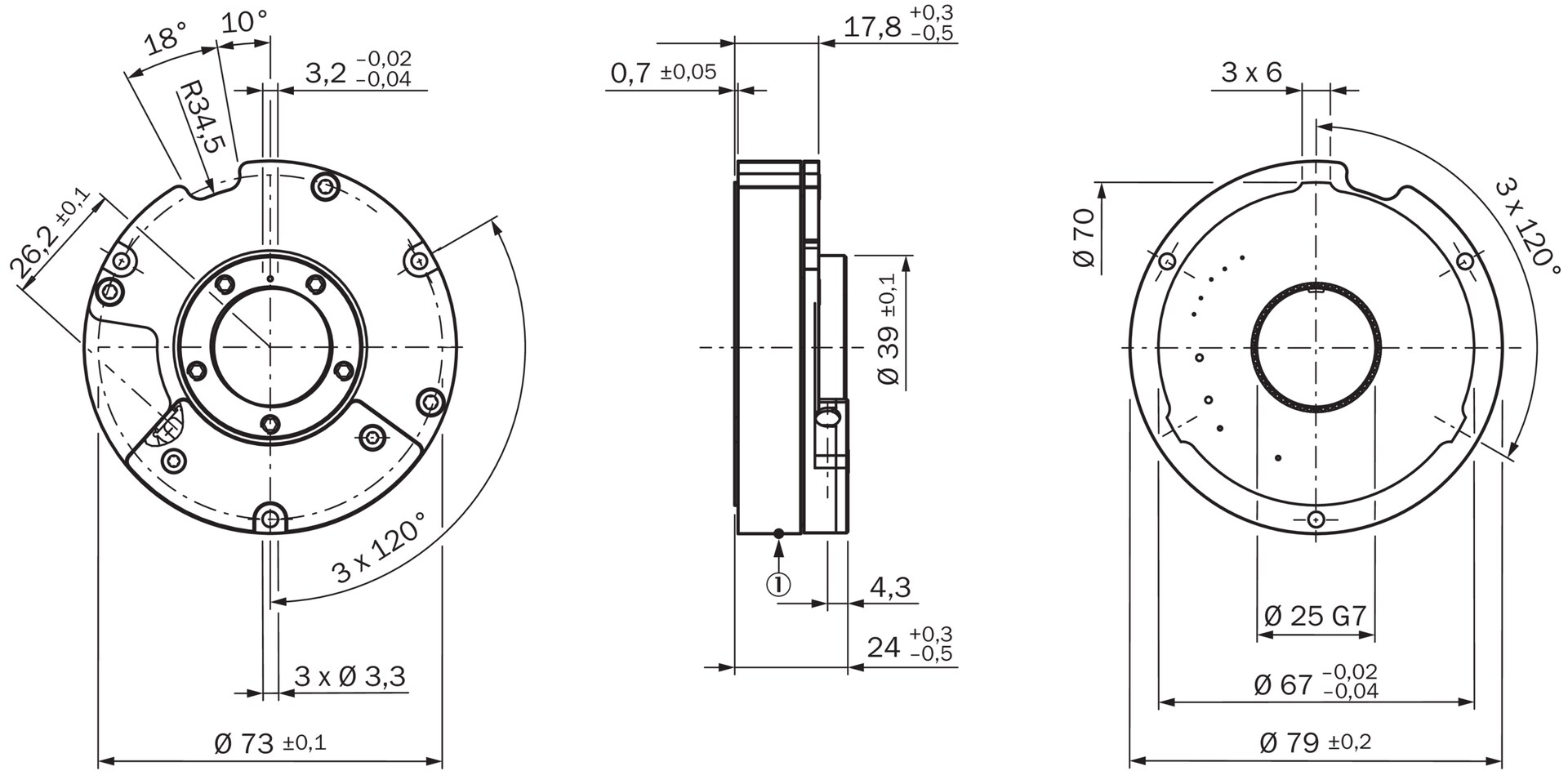

- Siehe Maßzeichnung
- Gewicht：
- ≤ 0,13 kg
- Trägheitsmoment des Rotors：
- 60 gcm²
- Betriebsdrehzahl：
- 8.500 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- Winkelbeschleunigung：
- ≤ 50.000 rad/s²
- Zulässige radiale Wellenbewegung：
- ± 0,15 mm
- Zulässige axiale Wellenbewegung：
- ± 0,4 mm
- Zulässige Wellenbewegung statisch：
- ± 0,3 mm
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm
Umgebungsdaten
- Betriebstemperaturbereich：
- –30 °C ... +115 °C
- Lagertemperaturbereich：
- –40 °C ... +125 °C, ohne Verpackung
- Relative Luftfeuchtigkeit/Betauung：
- 85 %, Betauung nicht zulässig 1)
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 10 ms (nach EN 60068-2-27) 2)
- Frequenzbereich der Widerstandsfähigkeit gegenüber Vibration：
- 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) 1)
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-4 (Class A) 3)
- Schutzart：
- IP40, bei eingebautem Gegenstecker und geschlossener Abdeckung (IEC 60529)
Klassifikationen
