NAV350-3232 1052928
NAV350-3232 1052928基本信息
型号: NAV350-3232
订货号: 1052928
参考面价： 9441.12 EUR
NAV350-3232 1052928基本属性
净重：3.112 KG
毛重：3.112 KG
长度：270 mm
宽度：220 mm
高度：360 mm
NAV350-3232 1052928特征
- 应用领域：
- Indoor
- 光源：
- 905 nm
- 激光等级：
- 1 (IEC 60825-1:2014, EN 60825-1:2014)
- 打开角度：
- 水平的：
- 360°
- 扫描频率：
- 8 Hz, ± 5 %
- 角度分辨率：
- 0,25°
- 工作区域：
- 0,5 m ... 250 m (0,5 m ... 70 m auf Reflektoren)
- 范围：
- 缓解10%时：
- 35 m
- 90%缓解时：
- 100 m
NAV350-3232 1052928机械/电气
- 连接类型：
- 3 x M12-Stecker/-Dose
- 电源电压：
- 24 V DC, ± 15 %
- 功耗：
- 36 W
- 住房：
- Aluminiumdruckguss
- 外壳颜色：
- Lichtblau (RAL 5012)
- 保护类型：
- IP65
- 防护等级：
- III
- 重量：
- 2,4 kg

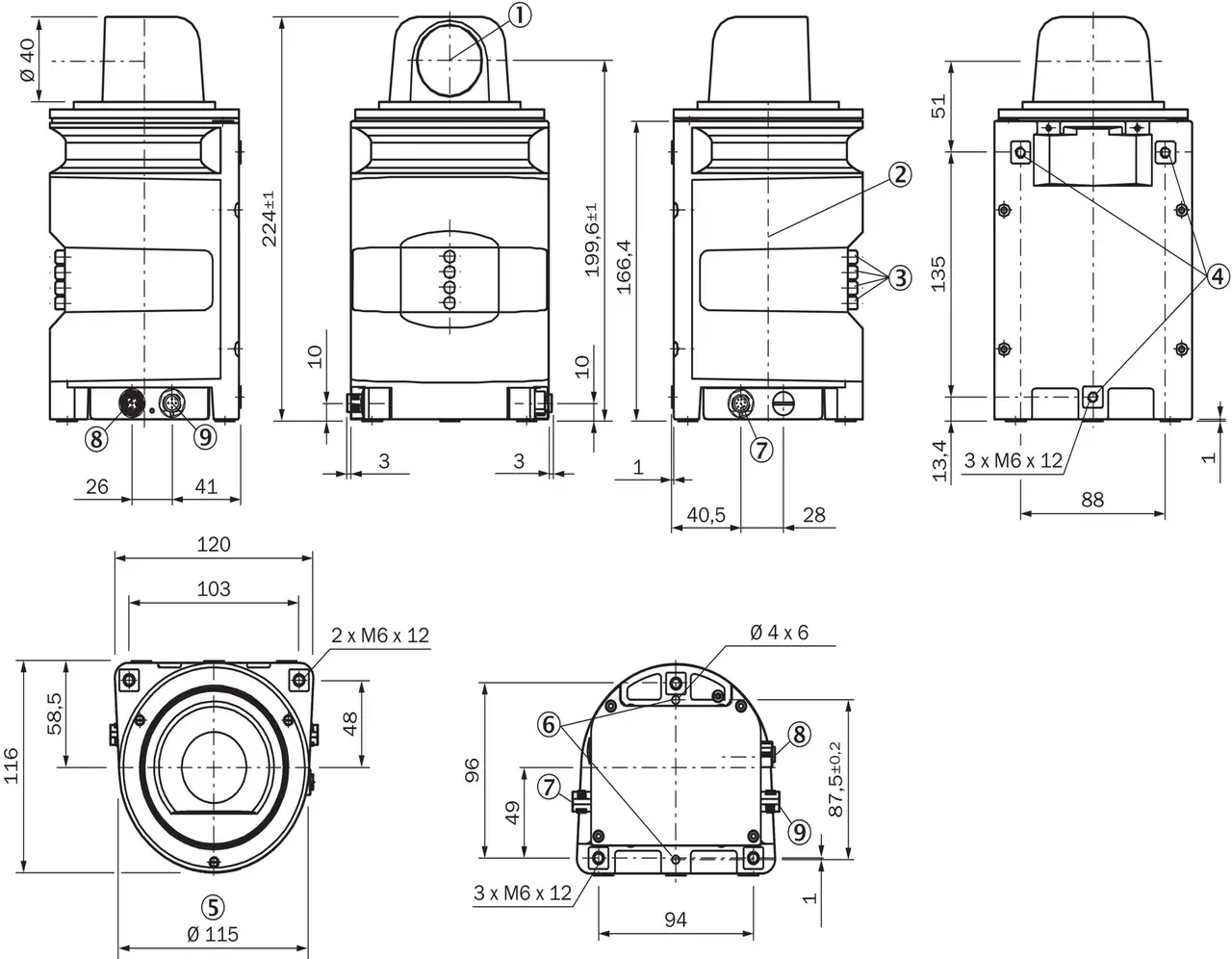

- 尺寸（长x宽x高）：
- 115 mm x 120,5 mm x 222 mm
- MTBF：
- 86 Jahre
NAV350-3232 1052928安全参数
- MTTFD：
- > 100 Jahre
NAV350-3232 1052928表演
- 可检测物体形状：
- Nahezu beliebig
- 系统误差：
- ± 10 mm (RDI) 1)
- ± 15 mm (Kontur) 1)
- 统计误差：
- 15 mm (Kontur) 1)
- 反射器存储：
- 12.000
- 定位精度：
- ± 4 mm
- 集成应用程序：
- Navigation
NAV350-3232 1052928接口
- 以太网：
- ✔ , TCP/IP
- 数据传输速率：
- 100 Mbit/s
- 电视连续剧：
- ✔ , RS-232
- 数据传输速率：
- 19,2 kBaud ... 115 kBaud
- 数字输出：
- 1 (digital)
- 光学指示器：
- 4 LEDs (Statusanzeigen)
NAV350-3232 1052928环境数据
- 工作环境温度：
- 0 °C ... +50 °C
- 储存温度：
- –20 °C ... +80 °C
- 允许相对湿度：
- 85 %, nicht kondensierend
- 反射器标记（推荐）：
- Streifen: Breite ≥ 80 mm, zylindrisch: Durchmesser ≥ 80 mm
NAV350-3232 1052928一般信息
- 使用注意事项：
- Der Sensor ist kein Sicherheitsbauteil im Sinne der jeweils gültigen Sicherheitsnormen für Maschinen.
NAV350-3232 1052928分类
- ECLASS 5.0：
- 27270990
- ECLASS 5.1.4：
- 27270990
- ECLASS 6.0：
- 27270913
- ECLASS 6.2：
- 27270913
- ECLASS 7.0：
- 27270913
- ECLASS 8.0：
- 27270913
- ECLASS 8.1：
- 27270913
- ECLASS 9.0：
- 27270913
- ECLASS 10.0：
- 27270913
- ECLASS 11.0：
- 27270913
- ECLASS 12.0：
- 27270913
- ETIM 5.0：
- EC002550
- ETIM 6.0：
- EC002550
- ETIM 7.0：
- EC002550
- ETIM 8.0：
- EC002550
- UNSPSC 16.0901：
- 41111615
