德国SICK
SICK MLP1-SMMF0AC 1080321
型号: MLP1-SMMF0AC
订货号: 1080321
参考面价： 366.63 EUR
SICK MLP1-SMMF0AC 1080321 基本属性
净重：0.798 KG
毛重：0.798 KG
长度：115 mm
宽度：98 mm
高度：154 mm
SICK MLP1-SMMF0AC 1080321 特征
- 传感器原理：
- RFID
- 约束原则：
- Arbeitsstromprinzip
- 编码：
- Universell codiert
- 锁定力Fmax：
- 550 N (GS-ET-19)
- 锁紧力FZh：
- 500 N (GS-ET-19)
- 保持力：
- 25 N
- 偏移公差：
- ≤ 5 mm
- 安全关闭距离sar：
- 45 mm
- 仅用于过程保护：
- ✔
SICK MLP1-SMMF0AC 1080321 安全参数
- 安全完整性级别：
- SIL 3 (IEC 61508)
- 类别：
- Kategorie 4 (EN ISO 13849)
- 性能水平：
- PL e (EN ISO 13849) 1)
- PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde)：
- 15 * 10-9 2)
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849)
- 类型：
- Bauart 4 (EN ISO 14119)
- 执行器编码阶段：
- Geringe Codierungsstufe (EN ISO 14119)
- 故障时的安全条件：
- Mindestens ein sicherheitsgerichteter Halbleiterausgang (OSSD) befindet sich im AUS-Zustand.
SICK MLP1-SMMF0AC 1080321 功能
- OSSD的切换行为：
- Betätigerüberwachung

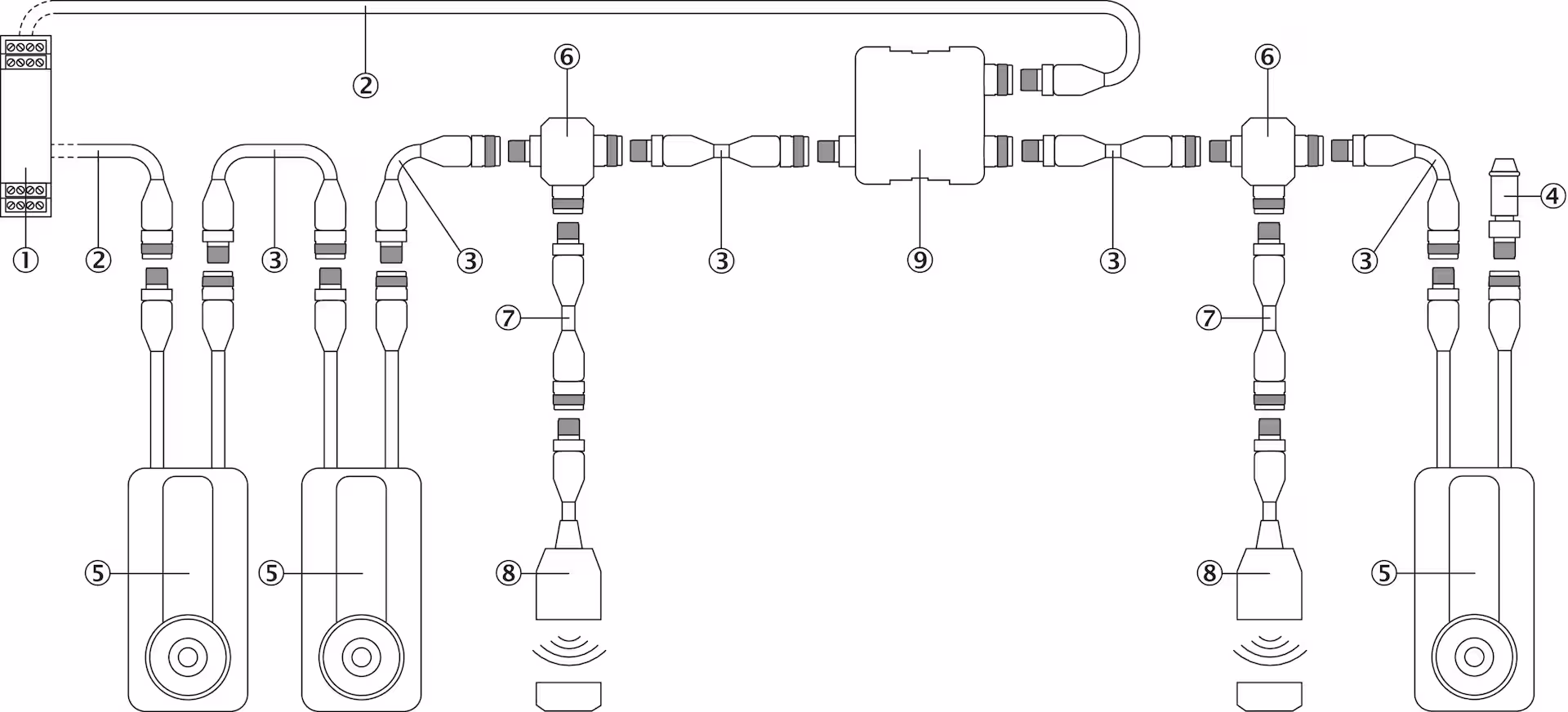

- 安全串联：
- Mit T-Verteiler (ohne Diagnose)
- Mit Flexi Loop (mit Diagnose)
SICK MLP1-SMMF0AC 1080321 接口
- 连接类型：
- Leitung mit Stecker M12, 8-polig
- 线路长度：
- 150 mm
- 连接电缆长度：
- ≤ 100 m
- 线路直径：
- 5,5 mm
- 导线横截面：
- 0,12 mm²
- Biegeradius (bei fester Verlegung)：
- > 8 x Leitungsdurchmesser
- Biegeradius (bei bewegter Leitung)：
- > 12 x Leitungsdurchmesser
- 导管材料：
- PVC
- 导体材料：
- Kupfer
- 联管螺母材料：
- Zinkdruckguss, vernickelt
- 显示元素：
- LEDs
- 显示状态：
- ✔
SICK MLP1-SMMF0AC 1080321 电气数据
- 防护等级：
- III (IEC 61140)
- 污染程度：
- 3 (EN 60947-1)
- 根据cULus分类：
- Class 2
- 使用类别：
- DC-13 (IEC 60947-5-1)
- 设计绝缘电压Ui：
- 32 V
- 设计抗震Uimp：
- 1.500 V
- 连接单个安全开关时的电源电压UV：
- 传感器：
- 24 V DC (19,2 V DC ... 28,8 V DC)
- 磁铁：
- 24 V DC (19,2 V DC ... 28,8 V DC)
- 连接级联时的电源电压UV：
- 传感器：
- 24 V DC (22,8 V DC ... 28,8 V DC)
- 磁铁：
- 24 V DC (21,6 V DC ... 28,8 V DC)
- 电流消耗：
- 保留有效：
- 350 mA
- 保持非活动状态：
- 50 mA
- 开关频率：
- ≤ 0,5 Hz
- 来源类型：
- Selbstüberwachende Halbleiterausgänge (OSSDs)
- Ausgangsstrom (OSSDs)：
- ≤ 100 mA
- 报告输出：
- ≤ 25 mA, kurzschlussfest
- 线路容量：
- 400 nF (bei OUT A und OUT B)
- 响应时间：
- 50 ms 1)
- 发布时间：
- 100 ms 1)
- 风险时间：
- 100 ms 1)
- 通电时间：
- 2,5 s
- 约束原则：
- Arbeitsstromprinzip
SICK MLP1-SMMF0AC 1080321 机械数据
- 重量：
- Schalter (Ersatzteile)：
- 510 g
- 执行机构：
- 210 g
- 布料：
- 传感器外壳：
- Eloxiertes Aluminium
- 执行器外壳：
- Glasfaserverstärktes PVC
- 锚板：
- Vernickelter Stahl
- Abmessungen (B x H x T)：
- Schalter (Ersatzteile)：
- 120 mm x 60 mm x 38,5 mm
- 执行机构：
- 120 mm x 60 mm x 20,5 mm
- 偏移公差：
- 竖的：
- ≤ 5 mm
- 水平的：
- ≤ 5 mm
- 打开角度：
- ≤ 3°
SICK MLP1-SMMF0AC 1080321 环境数据
- 保护类型：
- IP67 (EN 60529)
- 工作环境温度：
- –20 °C ... +55 °C
- 储存温度：
- –25 °C ... +70 °C
- 相对湿度：
- 50 %, bei 70 °C (IEC 60947-5-2)
- 抗振动性：
- 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6)
- 抗冲击性：
- 30 g, 11 ms (EN 60068-2-27)
- EMC：
- EN IEC 61326-3-1
- EN IEC 60947-5-2
- EN IEC 60947-5-3
SICK MLP1-SMMF0AC 1080321 分类
- ECLASS 5.0：
- 27272603
- ECLASS 5.1.4：
- 27272603
- ECLASS 6.0：
- 27272603
- ECLASS 6.2：
- 27272603
- ECLASS 7.0：
- 27272603
- ECLASS 8.0：
- 27272603
- ECLASS 8.1：
- 27272603
- ECLASS 9.0：
- 27272603
- ECLASS 10.0：
- 27272603
- ECLASS 11.0：
- 27272603
- ECLASS 12.0：
- 27272603
- ETIM 5.0：
- EC002593
- ETIM 6.0：
- EC002593
- ETIM 7.0：
- EC002593
- ETIM 8.0：
- EC002593
- UNSPSC 16.0901：
- 39122205
