M4P-ZA04300D00 1102636
M4P-ZA04300D00 1102636基本信息
型号: M4P-ZA04300D00
订货号: 1102636
参考面价： 777.00 EUR
M4P-ZA04300D00 1102636基本属性
净重：1.464 KG
毛重：1.464 KG
长度：70 mm
宽度：70 mm
高度：1000 mm
M4P-ZA04300D00 1102636特征
- 应用领域：
- Standard-Industrieumgebung
- 工作原理：
- Aktiv/Passiv
- 系统部件：
- Aktiv-Einheit
- 范围：
- 7 m
- 光路长度：
- 典型的：
- 0,5 m ... 7 m
- 光束计数：
- 4
- 光束距离：
- 300 mm
- 响应时间：
- 20 ms
- 带集成光探测器的端盖：
- ✔
- 交货范围：
- Aktiv-Einheit
- Sicherheitshinweis
- Montageanleitung
- Betriebsanleitung zum Download
M4P-ZA04300D00 1102636安全参数
- 类型：
- Typ 4 (IEC 61496-1)
- 安全完整性级别：
- SIL 3 (IEC 61508)
- 类别：
- Kategorie 4 (ISO 13849-1)
- 性能水平：
- PL e (ISO 13849-1)
- PFHD（每小时发生危险故障的平均概率）：
- 6,6 x 10-9
- TM（使用寿命）：
- 20 Jahre (ISO 13849-1)
- 故障时的安全条件：
- Mindestens ein OSSD befindet sich im AUS-Zustand.
M4P-ZA04300D00 1102636功能
- 保护性操作：
- ✔
- 波束编码：
- ✔
- 重新启动锁定：
- ✔
- 接触器控制（EDM）：
- ✔
- 静音：
- ✔
- 人类物质区别的类型：
- Flexibles 2-Signal-Muting
- 同时监测：
- ✔
- 总静音时间监控：
- ✔
- 传感器间隙监测：
- ✔
- 带超控静音：
- ✔
- 出口监控：
- ✔
- 进出口监控：
- ✔
- BWS静音端：
- ✔
M4P-ZA04300D00 1102636接口
- 系统连接：
- Abhängig vom Systemstecker (Stecker M12, 5-polig oder 8-polig)
- 扩展连接器：
- Abhängig vom Systemstecker (ohne Erweiterungsanschluss oder mit Dose M12, 5-polig)
- 配置类型：
- DIP-Schalter am Systemstecker
- 显示元素：
- LEDs
- 对准辅助装置：
- Ausrichtgüte per Diagnose-LEDs
- 带集成光探测器的端盖：
- ✔
- 报告输出（ADO）：
- ✔
- 数字形式：
- ✔
- 近场通信（NFC）：
- ✔
M4P-ZA04300D00 1102636电气数据
- 防护等级：
- III (IEC 61140) 1)
- 电源电压Uv：
- 24 V DC (19,2 V DC ... 28,8 V DC) 2)
- 余纹波：
- ≤ 10 % 3)
- 典型功耗：
- 4 W (DC)
- 安全输出（OSSD）：
- 2 PNP-Halbleiter, kurzschlussfest, querschlussüberwacht 4)
- 接通状态，开关电压高：
- 24 V DC (UV – 2,25 V DC ... UV)
- OFF状态，开关电压LOW：
- ≤ 2 V DC
- 每个OSSD的当前容量：
- ≤ 500 mA
- 报告输出（ADO）：
- PNP-Halbleiter, kurzschlussfest 4)
- 输出电压高（激活）：
- ≥ UV – 3 V
- 输出电压低（无效）：
- Hochohmig
- 电流容量：
- ≤ 100 mA

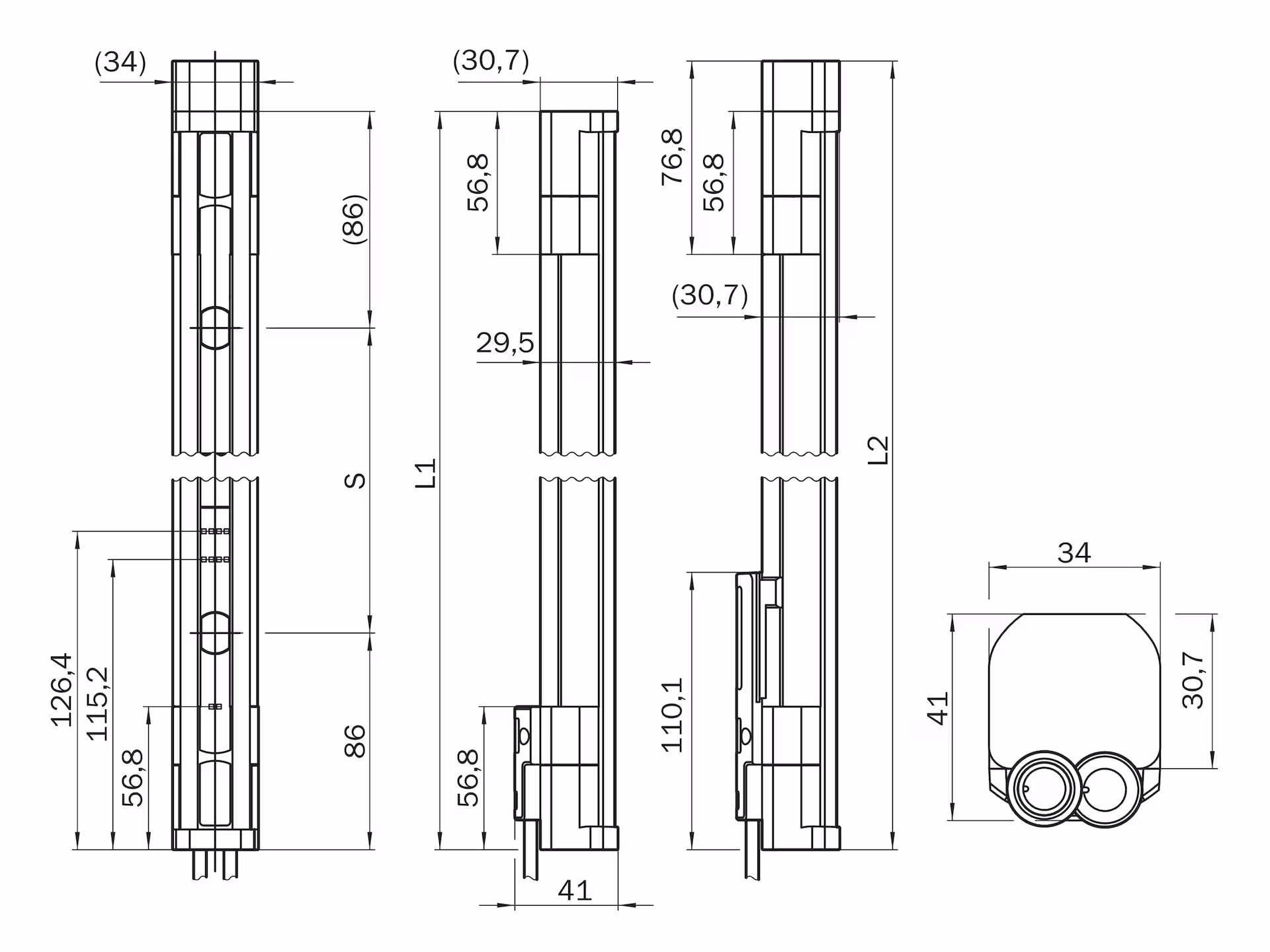

M4P-ZA04300D00 1102636机械数据
M4P-ZA04300D00 1102636环境数据
M4P-ZA04300D00 1102636其他信息
M4P-ZA04300D00 1102636分类
