SICK IQ10-03BNSKW2S 1055450 原厂跨境采购
IQ10-03BNSKW2S 1055450 SICK
IQ10-03BNSKW2S
基本信息
型号: IQ10-03BNSKW2S
订货号: 1055450
参考面价： 49.10 EUR
Merkmale
- Bauform：
- Quaderförmig

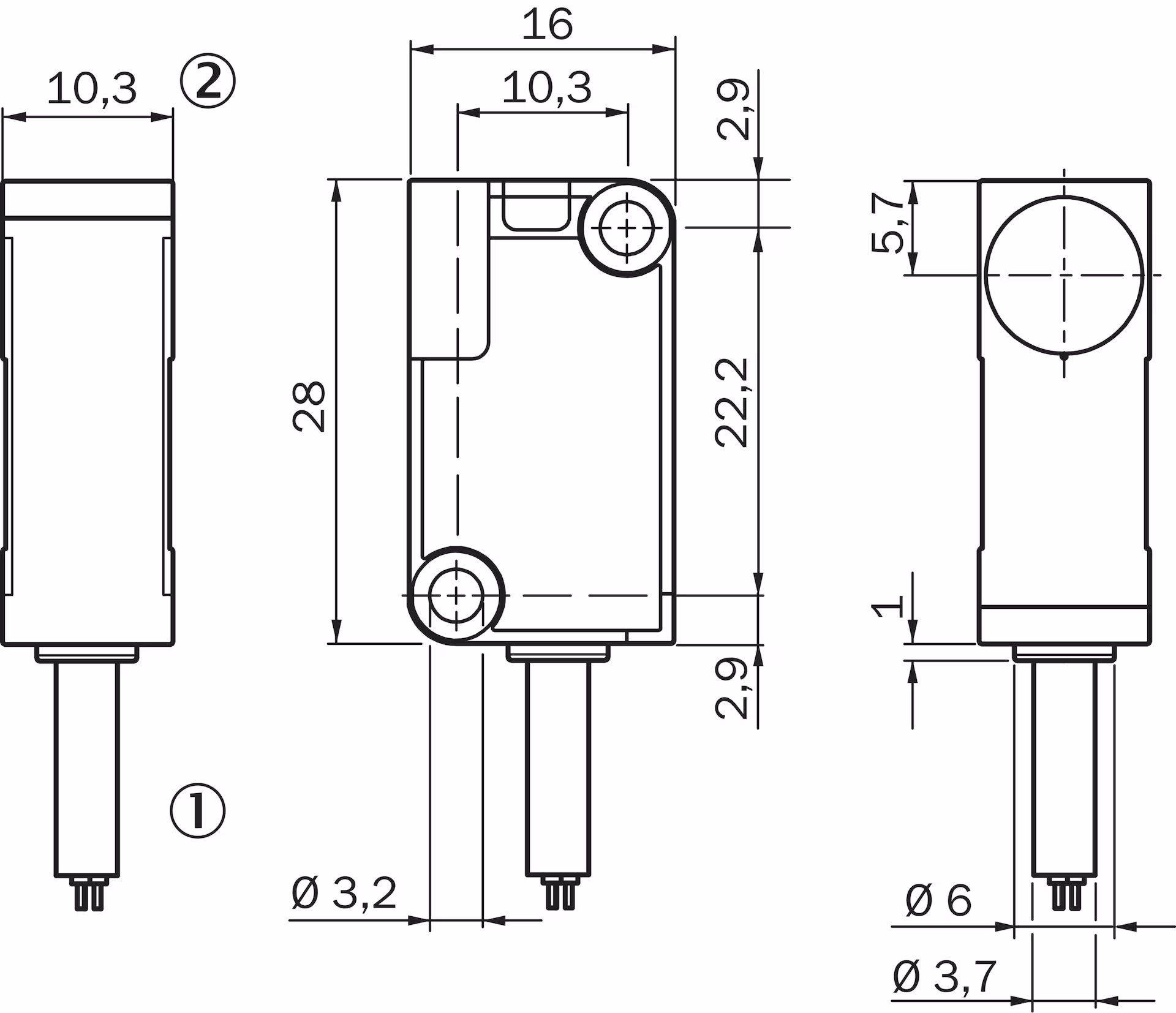

- Abmessungen (B x H x T)：
- 10 mm x 28 mm x 16 mm
- Schaltabstand Sn：
- 3 mm
- Gesicherter Schaltabstand Sa：
- 2,43 mm
- Einbau in Metall：
- Bündig
- Schaltfrequenz：
- 2.000 Hz
- Anschlussart：
- Leitung, 3-adrig, 2 m
- Schaltausgang：
- NPN
- Ausgangsfunktion：
- Schließer
- Elektrische Ausführung：
- DC 3-Leiter
- Schutzart：
- IP68 1)
Mechanik/Elektrik
- Versorgungsspannung：
- 10 V DC ... 30 V DC
- Restwelligkeit：
- ≤ 10 % 1)
- Spannungsabfall：
- ≤ 2 V 2)
- Bereitschaftsverzögerung：
- ≤ 100 ms
- Hysterese：
- 5 % ... 15 %
- Reproduzierbarkeit：
- ≤ 2 % 3)
- 4)
- Temperaturdrift (von Sr)：
- ± 10 %
- EMV：
- Nach EN 60947-5-2
- Dauerstrom Ia：
- ≤ 200 mA
- Leerlaufstrom：
- 10 mA
- Leitungsmaterial：
- PVC
- Leiterquerschnitt：
- 0,25 mm²
- Leitungsdurchmesser：
- Ø 3,7 mm
- Kurzschlussschutz：
- ✔
- Verpolungsschutz：
- ✔
- Einschaltimpulsunterdrückung：
- ✔
- Schock- und Schwingfestigkeit：
- 30 g, 11 ms / 10 … 55 Hz, 1 mm
- Umgebungstemperatur Betrieb：
- –25 °C ... +75 °C
- Gehäusematerial：
- Kunststoff, VISTAL®
- Werkstoff, aktive Fläche：
- Kunststoff, VISTAL®
- Max. Anzugsdrehmoment：
- ≤ 1 Nm
Reduktionsfaktoren
- Hinweis：
- Die Werte gelten als Richtwerte, die variieren können
- Edelstahl (V2A)：
- 0,7
- Aluminium (Al)：
- 0,4
- Kupfer (Cu)：
- 0,3
- Messing (Ms)：
- 0,5
Einbauhinweis
- Bemerkung：
- Zugehörige Grafik siehe "Einbauhinweis"
- A：
- 0 mm
- B：
- 10 mm
- C：
- 10,3 mm
- D：
- 9 mm
- E：
- 0 mm
- F：
- 24 mm
- G：
- 0 mm
Klassifikationen
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
