SICK IME12-04BNSZW2S 1040774
IME12-04BNSZW2S 1040774 SICK
IME12-04BNSZW2S
基本信息
型号: IME12-04BNSZW2S
订货号: 1040774
参考面价： 25.50 EUR
Merkmale
- Bauform：
- Metrische Bauform
- Gehäusebauform：
- Standardbauform
- Gewindegröße：
- M12 x 1
- Durchmesser：
- Ø 12 mm
- Schaltabstand Sn：
- 4 mm
- Gesicherter Schaltabstand Sa：
- 3,24 mm
- Einbau in Metall：
- Bündig
- Schaltfrequenz：
- 2.000 Hz

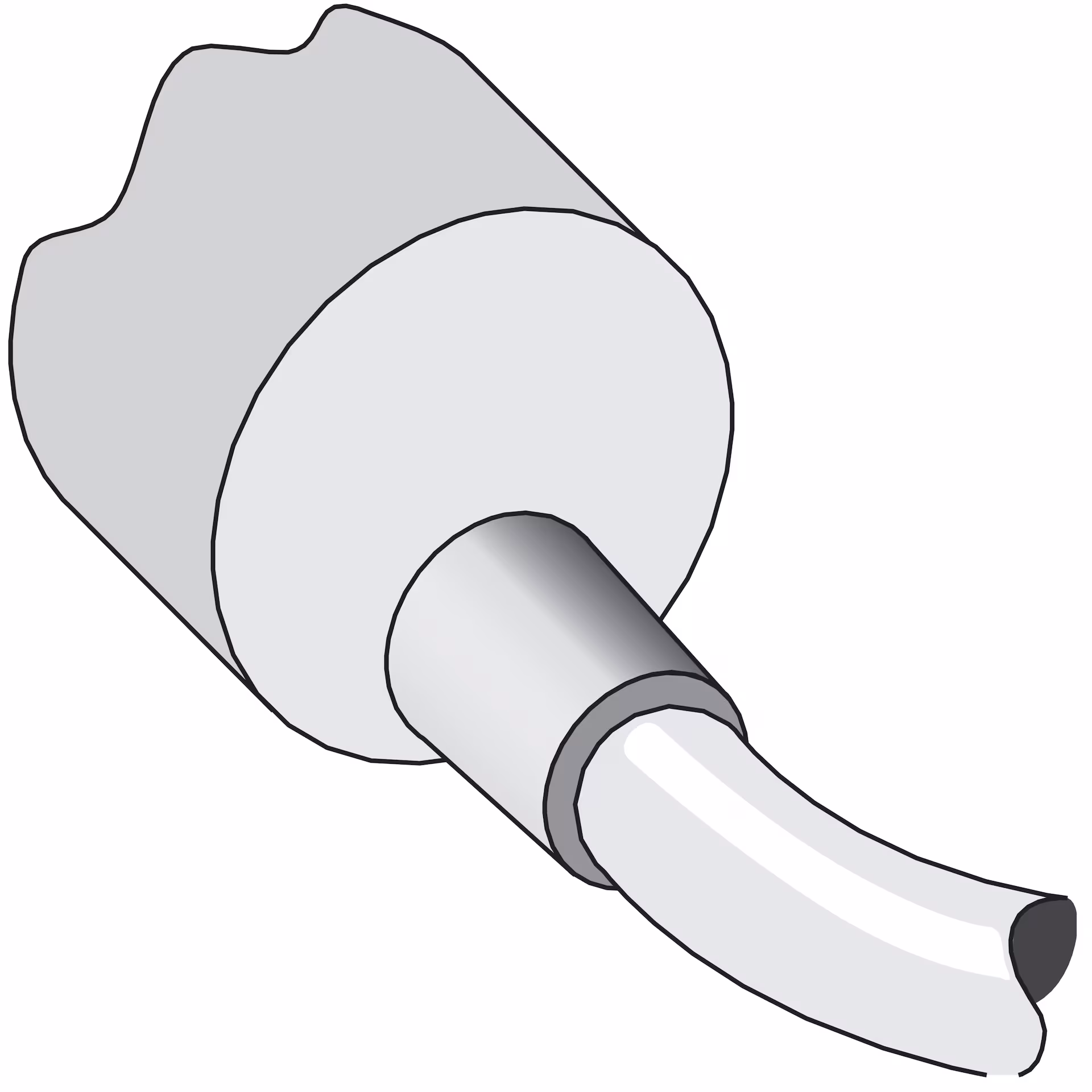

- Anschlussart：
- Leitung, 3-adrig, 2 m
- Schaltausgang：
- NPN
- Ausgangsfunktion：
- Schließer
- Elektrische Ausführung：
- DC 3-Leiter
- Schutzart：
- IP67 1)
- Lieferumfang：
- Befestigungsmutter, Messing, vernickelt (2 x)
Mechanik/Elektrik
- Versorgungsspannung：
- 10 V DC ... 30 V DC
- Restwelligkeit：
- ≤ 10 %
- Spannungsabfall：
- ≤ 2 V 1)
- Bereitschaftsverzögerung：
- ≤ 100 ms
- Hysterese：
- 5 % ... 15 %
- Reproduzierbarkeit：
- ≤ 2 % 2) 3)
- Temperaturdrift (von Sr)：
- ± 10 %
- EMV：
- Nach EN 60947-5-2
- Dauerstrom Ia：
- ≤ 200 mA
- Leerlaufstrom：
- ≤ 10 mA
- Leitungsmaterial：
- PVC
- Leiterquerschnitt：
- 0,25 mm²
- Leitungsdurchmesser：
- Ø 3,9 mm
- Kurzschlussschutz：
- ✔
- Verpolungsschutz：
- ✔
- Einschaltimpulsunterdrückung：
- ✔
- Schock- und Schwingfestigkeit：
- 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
- Umgebungstemperatur Betrieb：
- –25 °C ... +75 °C
- Gehäusematerial：
- Messing, vernickelt
- Werkstoff, aktive Fläche：
- Kunststoff, PA 66

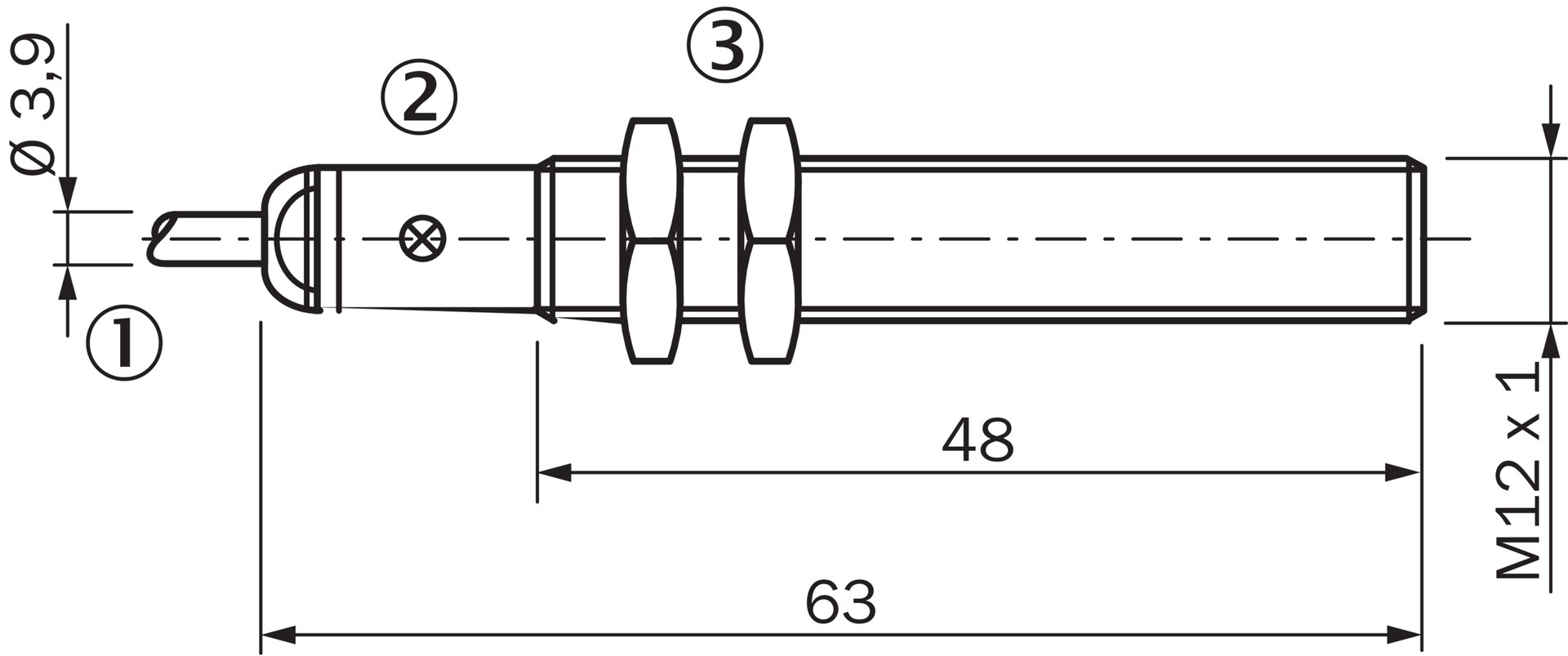

- Gehäuselänge：
- 63 mm
- Nutzbare Gewindelänge：
- 48 mm
- Max. Anzugsdrehmoment：
- ≤ 12 Nm
- UL-File-Nr.：
- NRKH.E181493
Sicherheitstechnische Kenngrößen
- MTTFD：
- 1.735 Jahre
- DCavg：
- 0 %
Reduktionsfaktoren
- Hinweis：
- Die Werte gelten als Richtwerte, die variieren können
- Stahl St37 (Fe)：
- 1
- Edelstahl (V2A)：
- Ca. 0,8
- Aluminium (Al)：
- Ca. 0,45
- Kupfer (Cu)：
- Ca. 0,4
- Messing (Ms)：
- Ca. 0,4

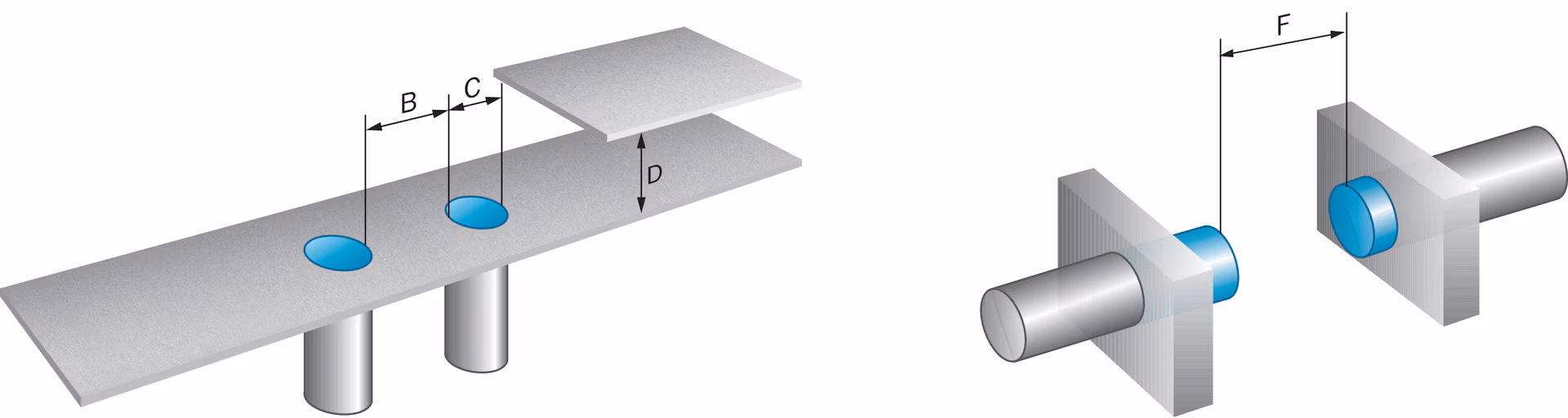

Einbauhinweis
- Bemerkung：
- Zugehörige Grafik siehe "Einbauhinweis"
- B：
- 24 mm
- C：
- 12 mm
- D：
- 12 mm
- F：
- 32 mm
Klassifikationen
