SICK IMB08-02BNSVU2S 1072685
IMB08-02BNSVU2S 1072685 SICK
IMB08-02BNSVU2S
基本信息
型号: IMB08-02BNSVU2S
订货号: 1072685
参考面价： 43.80 EUR
Merkmale
- Bauform：
- Metrisch
- Gehäusebauform：
- Standardbauform
- Gewindegröße：
- M8 x 1
- Durchmesser：
- Ø 8 mm
- Schaltabstand Sn：
- 2 mm
- Gesicherter Schaltabstand Sa：
- 1,62 mm
- Einbau in Metall：
- Bündig
- Schaltfrequenz：
- 4.000 Hz
- Anschlussart：
- Leitung, 3-adrig, 2 m
- Schaltausgang：
- NPN
- Ausgangsfunktion：
- Schließer
- Elektrische Ausführung：
- DC 3-Leiter
- Schutzart：
- IP68 1)
- IP69K 2)

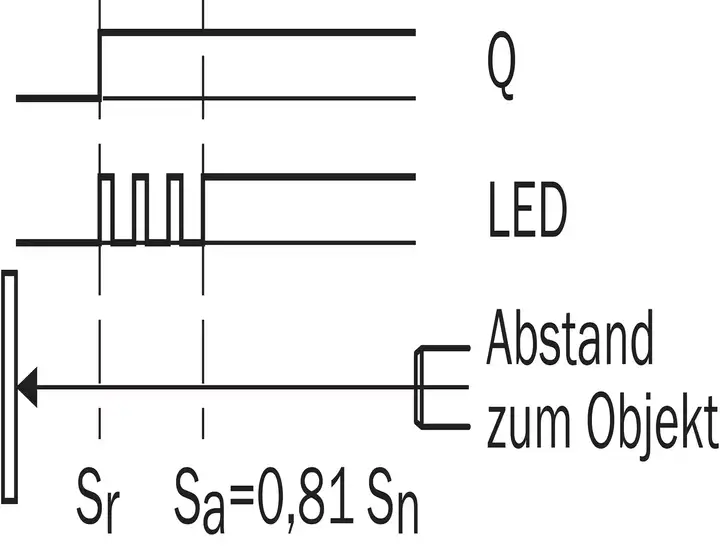

- Besondere Merkmale：
- Beständig gegen Kühl- und Schmiermittel, Visuelle Einstellhilfe, Temperaturbeständigkeit
- Spezielle Anwendungen：
- Kühl- und Schmiermittelbereich, Mobile Arbeitsmaschinen, Raue Einsatzbedingungen
- Lieferumfang：
- Befestigungsmutter, Edelstahl V2A, mit Sperrverzahnung (2 x)
Mechanik/Elektrik
- Versorgungsspannung：
- 10 V DC ... 30 V DC
- Restwelligkeit：
- ≤ 10 %
- Spannungsabfall：
- ≤ 2 V 1)
- Hysterese：
- 3 % ... 20 %
- Reproduzierbarkeit：
- ≤ 2 % 2) 3)
- Temperaturdrift (von Sr)：
- ± 10 %
- EMV：
- Nach EN 60947-5-2
- Dauerstrom Ia：
- ≤ 200 mA
- Leerlaufstrom：
- ≤ 10 mA
- Leitungsmaterial：
- PUR
- Leiterquerschnitt：
- 0,14 mm²
- Leitungsdurchmesser：
- Ø 3 mm
- Kurzschlussschutz：
- ✔
- Verpolungsschutz：
- ✔
- Einschaltimpulsunterdrückung：
- ✔
- Schock- und Schwingfestigkeit：
- 100 g / 11 ms / 1000 Zyklen; 150 g / 1 Mio Zyklen; 10 Hz ... 55 Hz, 1 mm / 55 Hz ... 500 Hz / 15 g
- Umgebungstemperatur Betrieb：
- –40 °C ... +100 °C
- Gehäusematerial：
- Edelstahl V2A, DIN 1.4305 / AISI 303
- Werkstoff, aktive Fläche：
- Kunststoff, LCP

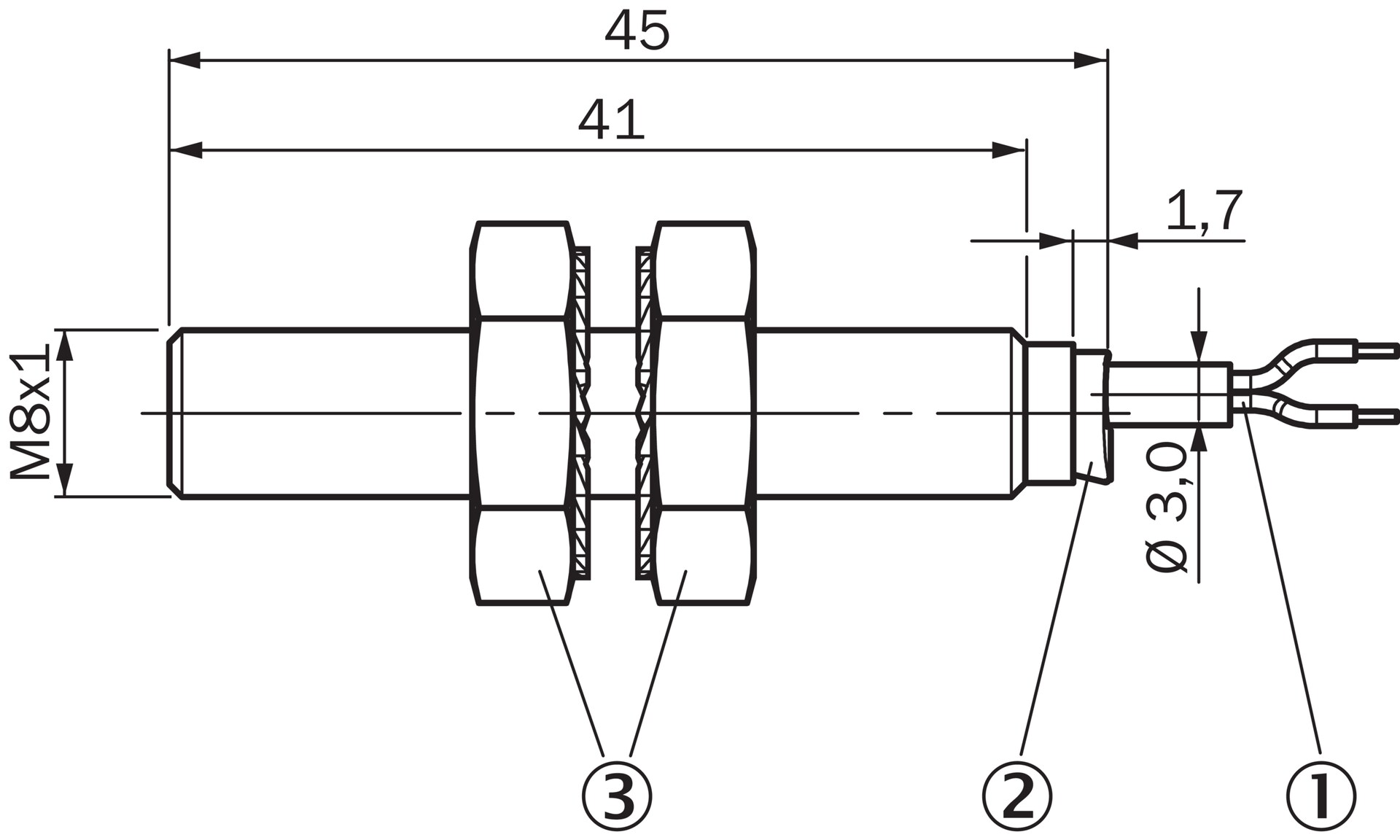

- Gehäuselänge：
- 45 mm
- Nutzbare Gewindelänge：
- 41 mm
- Max. Anzugsdrehmoment：
- Typ. 7 Nm 4)
- Typ. 14 Nm 5)
- Schutzklasse：
- III
- UL-File-Nr.：
- E181493
Sicherheitstechnische Kenngrößen
- MTTFD：
- 1.971 Jahre
- DCavg：
- 0 %
Reduktionsfaktoren
- Hinweis：
- Die Werte gelten als Richtwerte, die variieren können
- Stahl St37 (Fe)：
- 1
- Edelstahl (V2A)：
- Ca. 0,74
- Aluminium (Al)：
- Ca. 0,43
- Kupfer (Cu)：
- Ca. 0,33
- Messing (Ms)：
- Ca. 0,46
Einbauhinweis
- Bemerkung：
- Zugehörige Grafik siehe "Einbauhinweis"
- B：
- 6,5 mm
- C：
- 8 mm
- D：
- 6 mm
- F：
- 16 mm
Klassifikationen
