SICK HSE18L-A1G5BA 1084296 原厂跨境采购
HSE18L-A1G5BA 1084296 SICK
HSE18L-A1G5BA
基本信息
型号: HSE18L-A1G5BA
订货号: 1084296
参考面价： 245.00 EUR
Merkmale
- Funktionsprinzip：
- Einweg-Lichtschranke

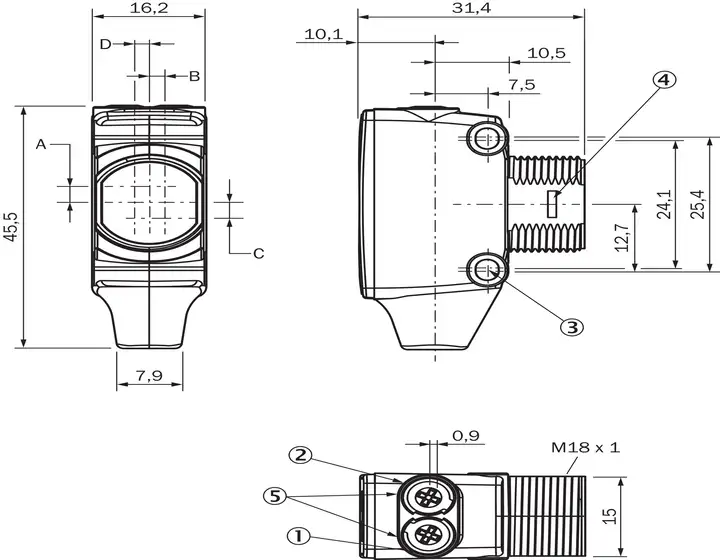

- Abmessungen (B x H x T)：
- 16,2 mm x 45,5 mm x 31,8 mm
- Gehäuseform (Lichtaustritt)：
- Hybrid
- Gewindedurchmesser (Gehäuse)：
- M18
- Befestigungsart：
- M18, Kopf / seitlich (24,1 … 25,4 mm)
- Gehäusefarbe：
- Blau

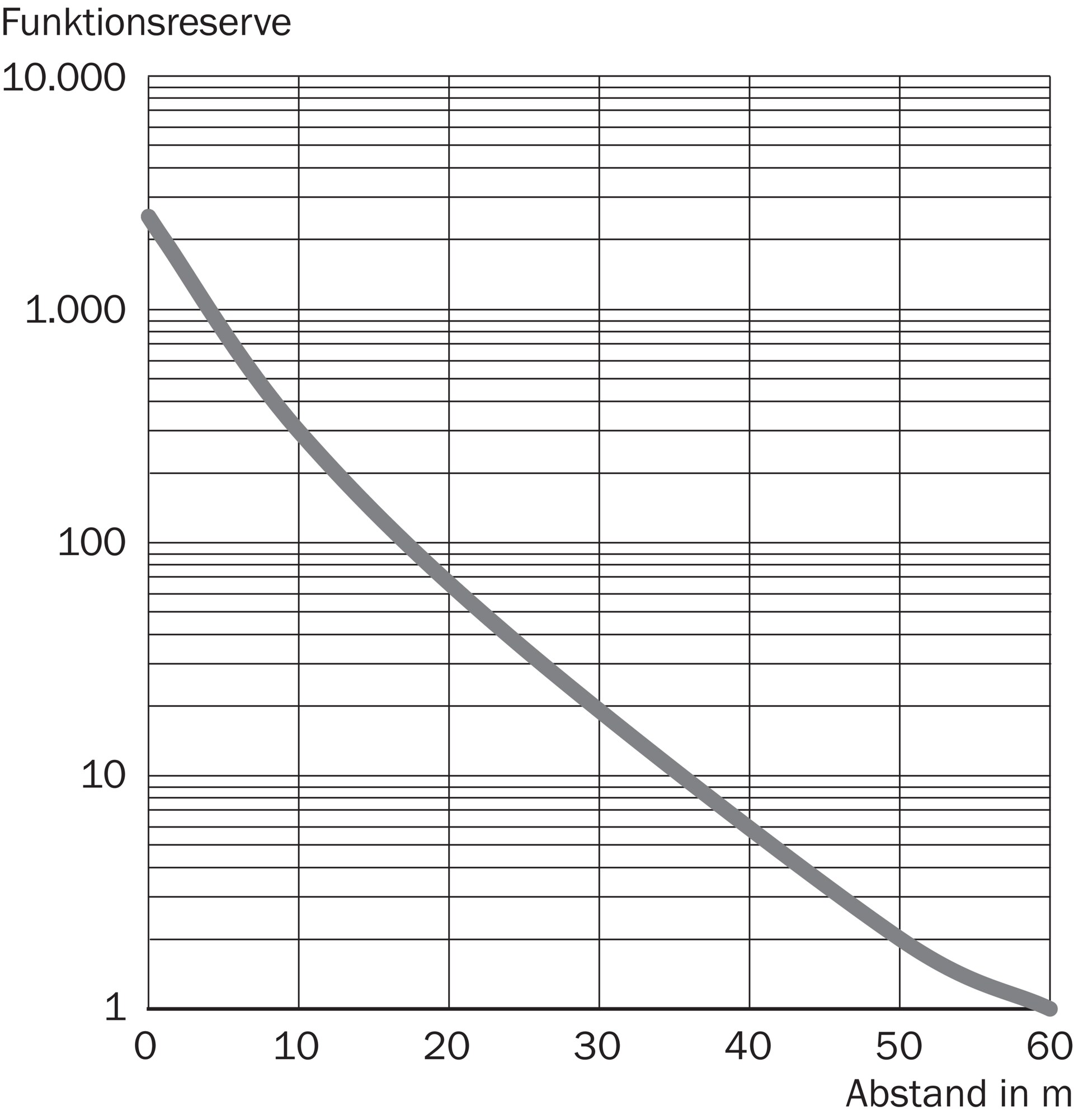

- Schaltabstand max.：
- 0 m ... 60 m
- Schaltabstand：
- 0 m ... 50 m
- Lichtart：
- Sichtbares Rotlicht
- Lichtsender：
- Laser 1) 2)
- Lichtfleckgröße (Entfernung)：
- 2 mm (1,5 m)
- Wellenlänge：
- 655 nm
- Laserklasse：
- I
- Einstellung：
- Potentiometer, rechts：
- Keine
- Potentiometer, links：
- Keine
- Spezielle Anwendungen：
- Erkennung kleiner Objekte

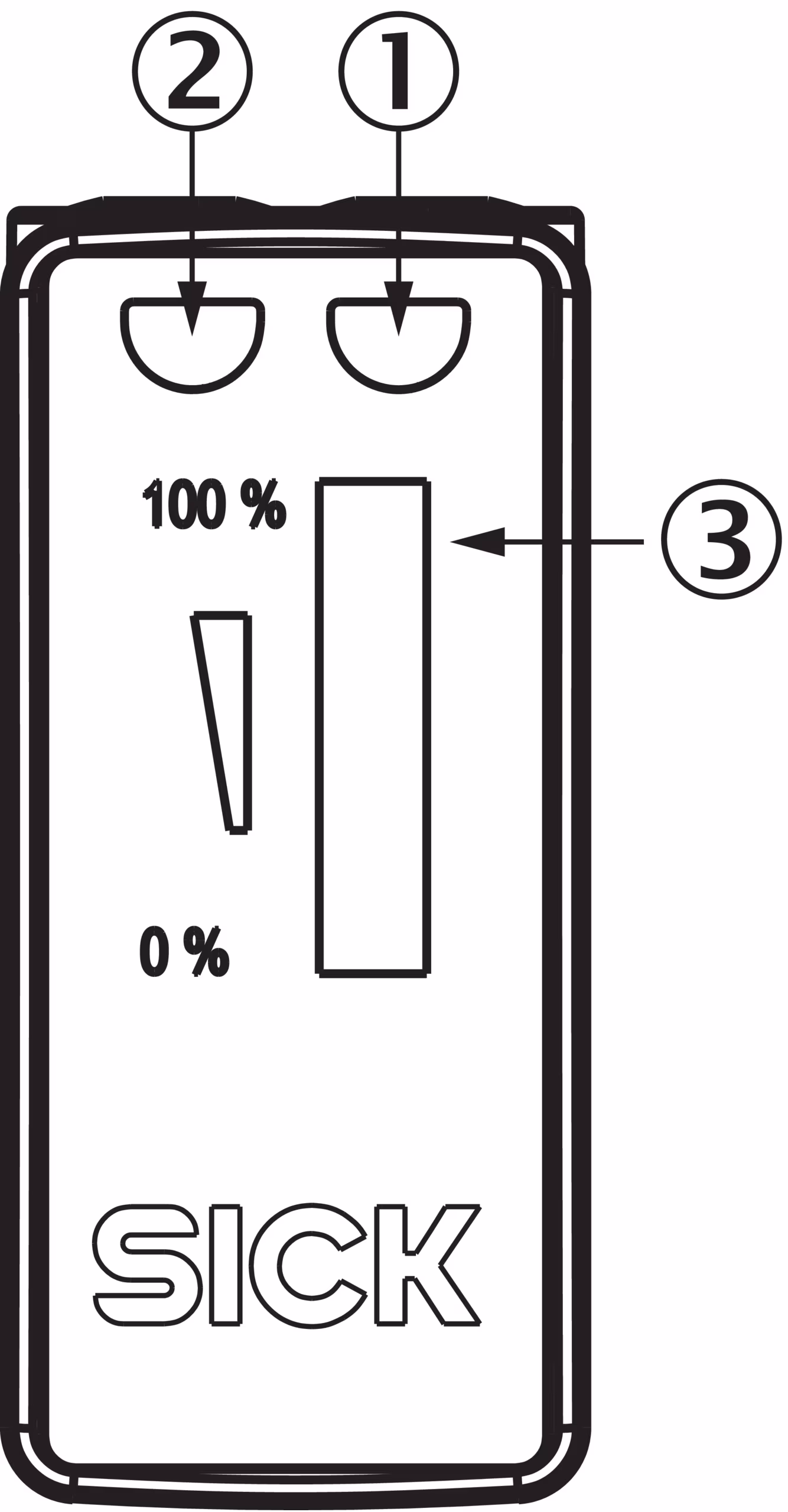

- Besondere Merkmale：
- Anzeige der Signalstärke
Mechanik/Elektrik
- Versorgungsspannung：
- 10 V DC ... 30 V DC
- Restwelligkeit：
- < 5 Vss 1)
- Stromaufnahme：
- ≤ 20 mA 2)
- Schaltausgang：
- PNP, NPN
- Schaltart：
- Dunkelschaltend
- Schaltausgang Detail：
- Schaltausgang Q1：
- PNP, Dunkelschaltend
- Schaltausgang Q2：
- NPN, Dunkelschaltend
- Ausgangsstrom Imax.：
- ≤ 100 mA
- Ansprechzeit：
- ≤ 0,5 ms 3)
- Schaltfrequenz：
- 1.000 Hz 4)
- Anschlussart：
- Leitung offenes Ende, 2.000 mm
- Leitungsmaterial：
- PVC
- Leiterquerschnitt：
- 0,2 mm²
- Schutzschaltungen：
- A 5)
- B 6)
- D 7)
- Schutzklasse：
- III
- Gewicht：
- 18 g
- Gehäusematerial：
- Kunststoff, VISTAL®
- Werkstoff, Optik：
- Kunststoff, PMMA
- Schutzart：
- IP67
- IP69K
- Lieferumfang：
- Befestigungsmutter (1x), M18, Kunststoff, schwarz, flach
- Elektromagnetische Verträglichkeit (EMV)：
- EN 60947-5-2 (Der Sensor erfüllt die Funkschutzbestimmungen (EMV) für den industriellen Bereich (Funkschutzklassse A). Beim Einsatz im Wohnbereich kann er Funkstörungen verursachen.)
- Umgebungstemperatur Betrieb：
- –30 °C ... +55 °C 8)
- Umgebungstemperatur Lager：
- –40 °C ... +70 °C
- UL-File-Nr.：
- E189383
Klassifikationen
- ECLASS 5.0：
- 27270901
- ECLASS 5.1.4：
- 27270901
- ECLASS 6.0：
- 27270901
- ECLASS 6.2：
- 27270901
- ECLASS 7.0：
- 27270901
- ECLASS 8.0：
- 27270901
- ECLASS 8.1：
- 27270901
- ECLASS 9.0：
- 27270901
- ECLASS 10.0：
- 27270901
- ECLASS 11.0：
- 27270901
- ECLASS 12.0：
- 27270901
- ETIM 5.0：
- EC002716
- ETIM 6.0：
- EC002716
- ETIM 7.0：
- EC002716
- ETIM 8.0：
- EC002716
- UNSPSC 16.0901：
- 39121528
Anschlussart/Anschlussbelegung
- Anschlussart：
- Leitung offenes Ende, 2.000 mm
- Anschlussart Detail：
- Leiterquerschnitt：
- 0,2 mm²
- Leitungsmaterial：
- PVC
- Anschlussbelegung Sender：
- BN：
- + (L+)
- WH：
- Not connected
- BU：
- - (M)
- BK：
- Test IN
- Anschlussbelegung Empfänger：
- BN：
- + (L+)
- WH：
- Q2
- BU：
- - (M)
- BK：
- Q1
