SICK GTB6L-P4211 1105810 原厂跨境采购
GTB6L-P4211 1105810 SICK
GTB6L-P4211
基本信息
型号: GTB6L-P4211
订货号: 1105810
参考面价： 225.00 EUR
Merkmale
- Funktionsprinzip：
- Reflexions-Lichttaster
- Funktionsprinzip Detail：
- Hintergrundausblendung

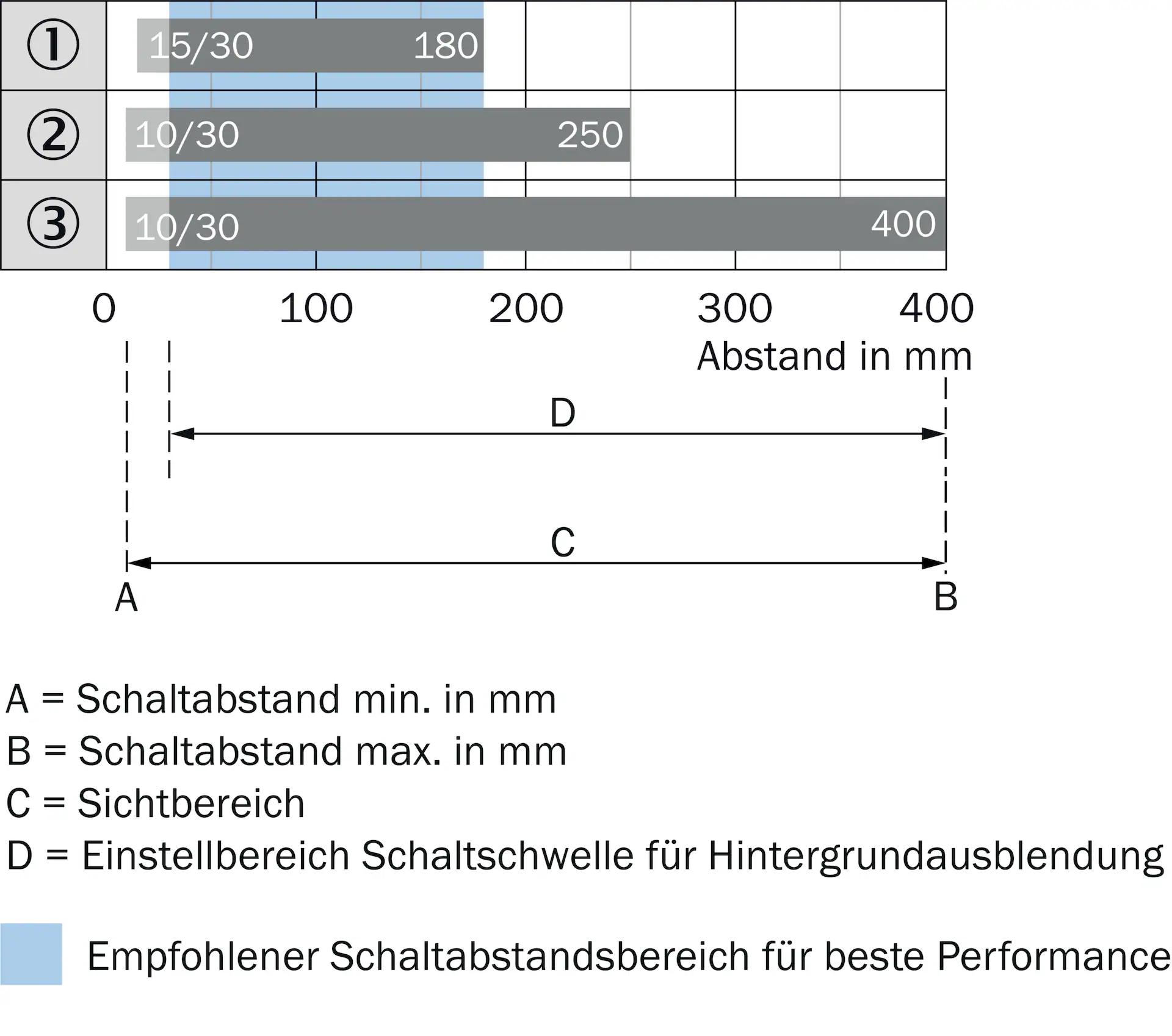

- Schaltabstand：
- Schaltabstand min.：
- 10 mm
- Schaltabstand max.：
- 400 mm
- Einstellbereich Schaltschwelle für Hintergrundausblendung：
- 30 mm ... 400 mm
- Referenzobjekt：
- Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)

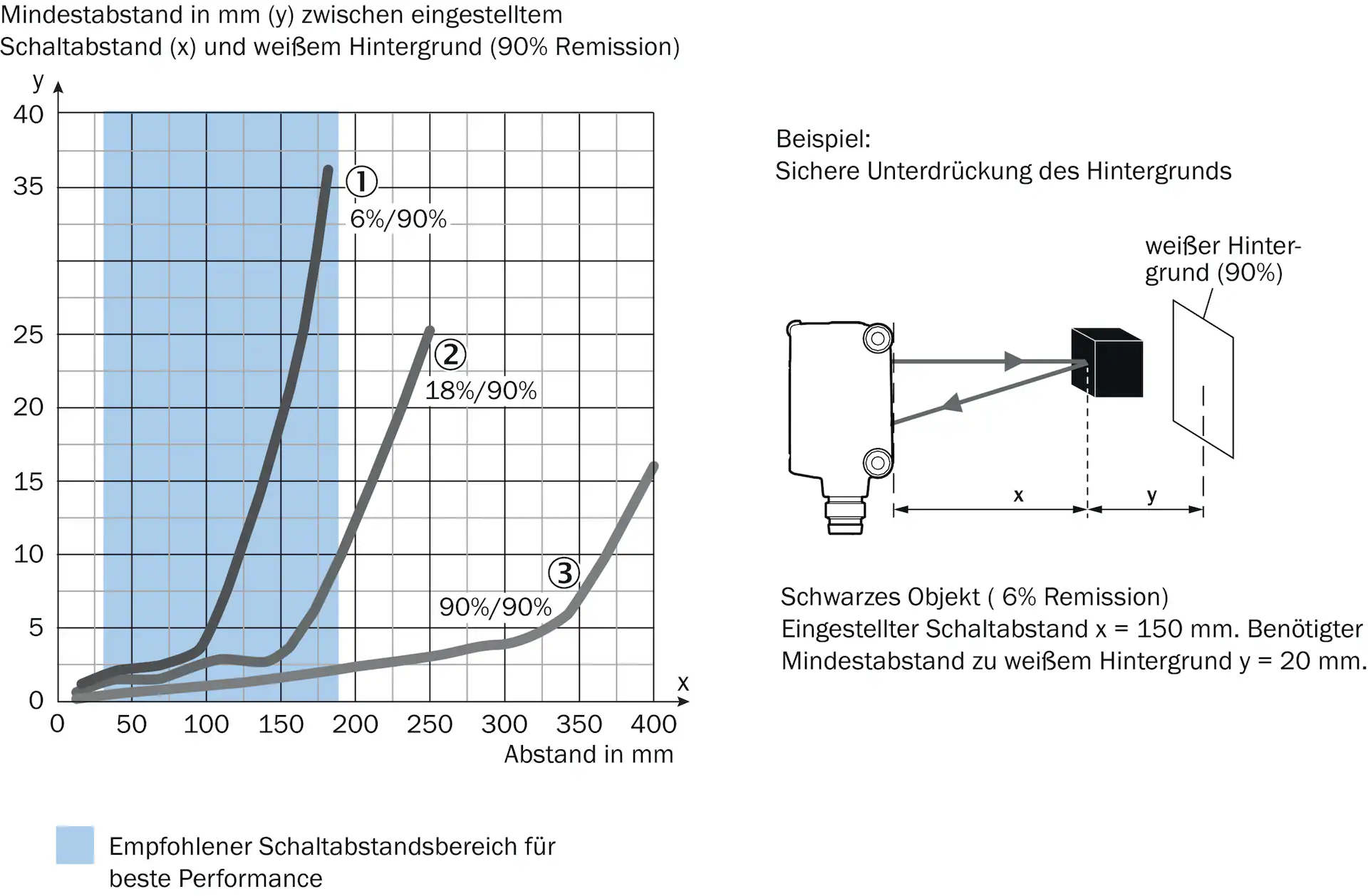

- Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (schwarz 6% / weiß 90%)：
- 3 mm, bei 75 mm Abstand
- Empfohlener Schaltabstandsbereich für beste Performance：
- 30 mm ... 180 mm
- Polarisationsfilter：
- Nein
- Sendestrahl：
- Lichtsender：
- Laser
- Lichtart：
- Sichtbares Rotlicht
- Lichtfleckform：
- Punktförmig

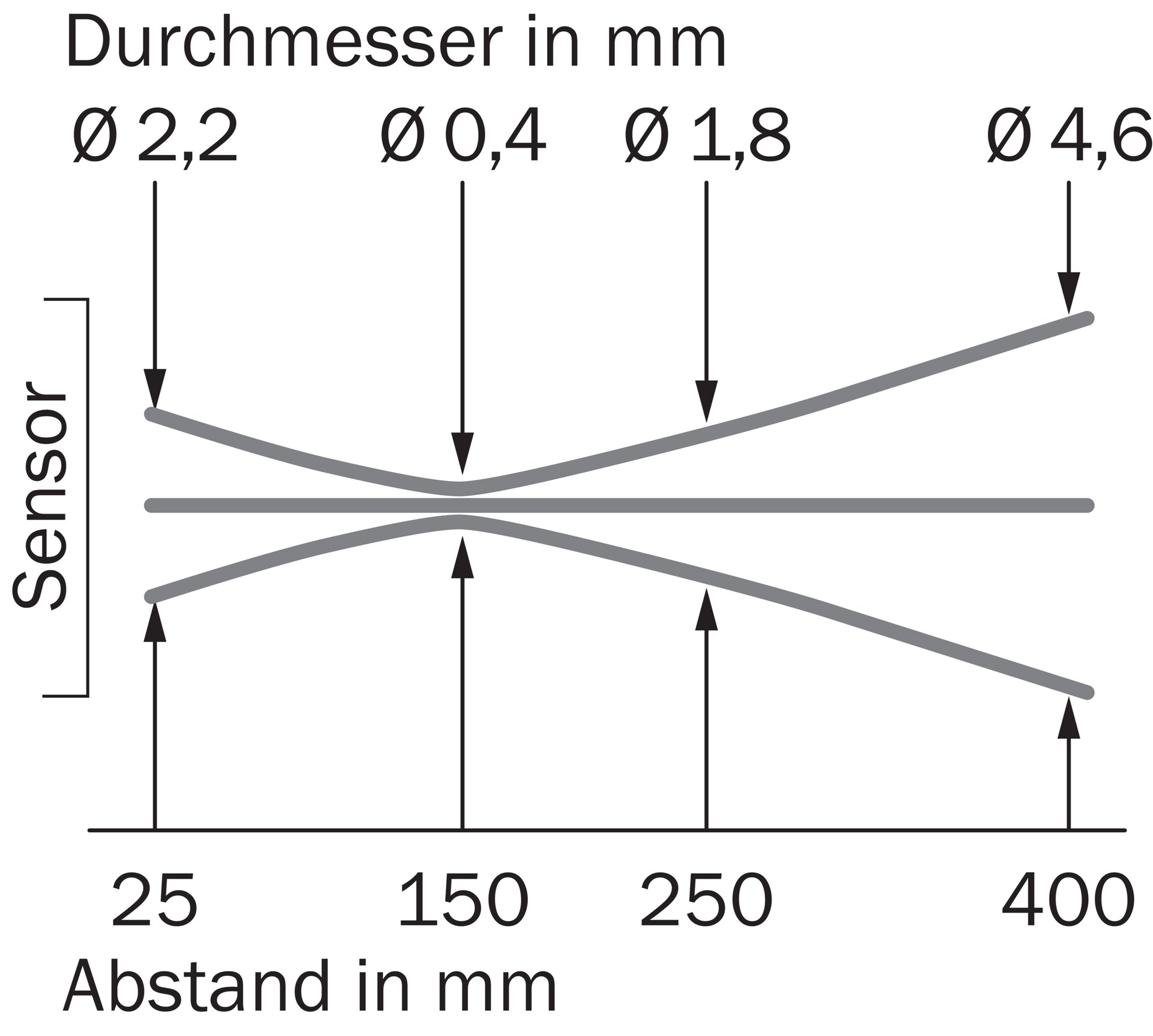

- Lichtfleckgröße (Abstand)：
- Ø 0,4 mm (150 mm)
- Maximale Streuung des Sendestrahls um normierte Sendeachse (Schielwinkel)：
- < +/- 1.5° (bei TU = +23 °C)
- Laserkenndaten：
- Normative Referenz：
- IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11
- Laserklasse：
- 1
- Wellenlänge：
- 680 nm
- Impulsdauer：
- 2 µs
- Maximale Pulsleistung：
- ≤ 11,9 mW
- Mittlere Lebensdauer：
- 100.000 h bei TU = +25 °C
- Kleinstes detektierbares Objekt (MDO) typ.：
- ：
- 0,4 mm (bei 150 mm Abstand (Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)))

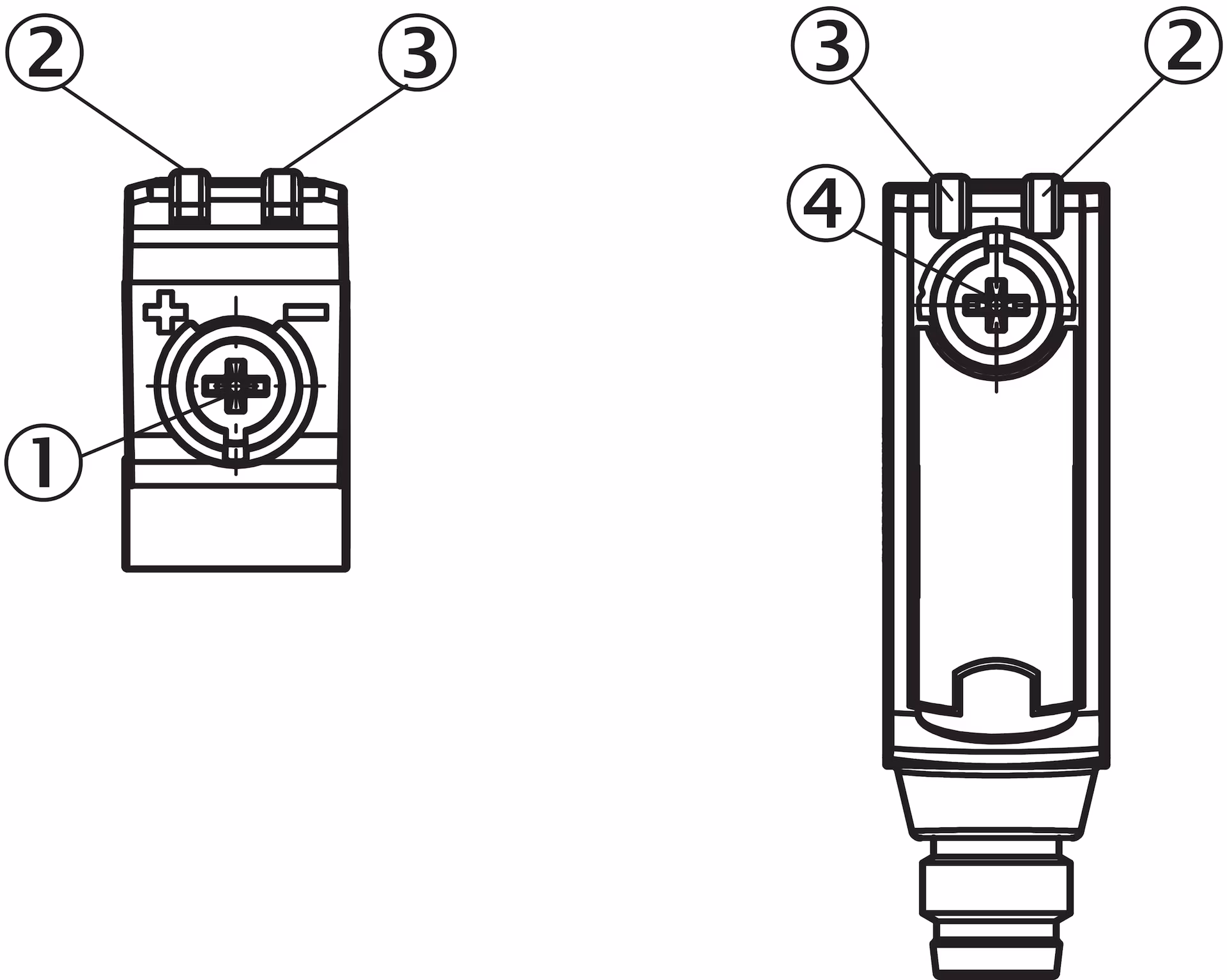

- Einstellung：
- Potentiometer：
- Zur Einstellung des Schaltabstandes, 5 Umdrehungen

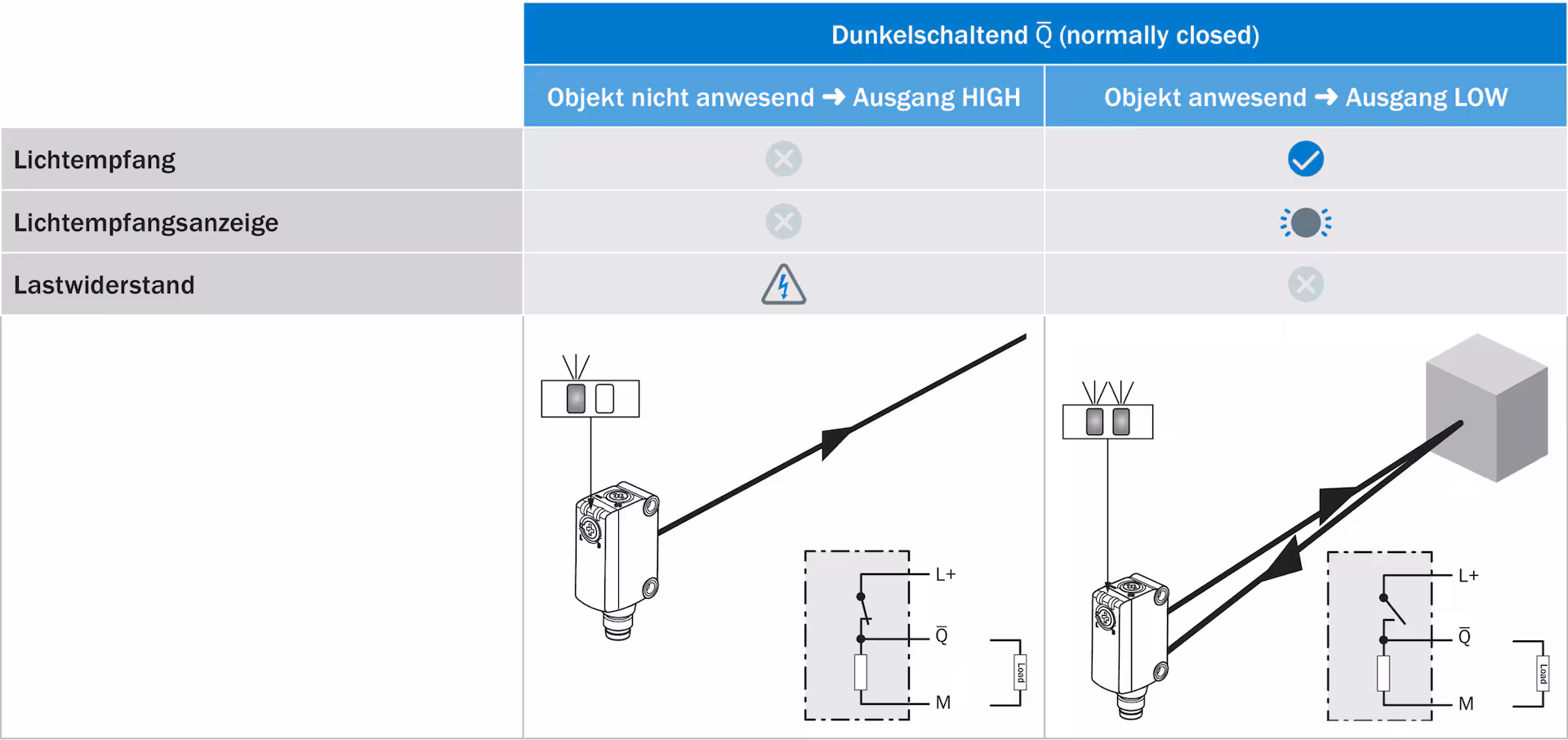

- Betriebsartenschalter：
- Zur Invertierung der Schaltfunktion (Hell-/Dunkelumschaltung)
- Anzeige：
- LED grün：
- Betriebsanzeige
- Statisch an: Power on
- LED gelb：
- Status Lichtempfang
- Statisch an: Objekt anwesend
- Statisch aus: Objekt nicht anwesend
Sicherheitstechnische Kenngrößen
- MTTFD：
- 662 Jahre
- DCavg：
- 0 %
- TM (Gebrauchsdauer)：
- 10 Jahre (EN 60825-1)
Elektrische Daten
- Versorgungsspannung UB：
- 10 V DC ... 30 V DC 1)
- Restwelligkeit：
- < 5 Vss
- Gebrauchskategorie：
- DC-13 (Nach EN 60947-5-2)
- Stromaufnahme：
- ≤ 20 mA, ohne Last. Bei UB = 24 V
- Schutzklasse：
- III
- Digitalausgang：
- Anzahl：
- 1
- Art：
- PNP
- Signalspannung PNP HIGH/LOW：
- Ca. UB-3 V / 0 V
- Ausgangsstrom Imax.：
- ≤ 100 mA 2)
- Schutzschaltungen Ausgänge：
- Verpolsicher
- ：
- Überstromfest
- ：
- Kurzschlussfest
- Ansprechzeit：
- ≤ 625 µs
- Schaltfrequenz：
- 1.000 Hz 3)

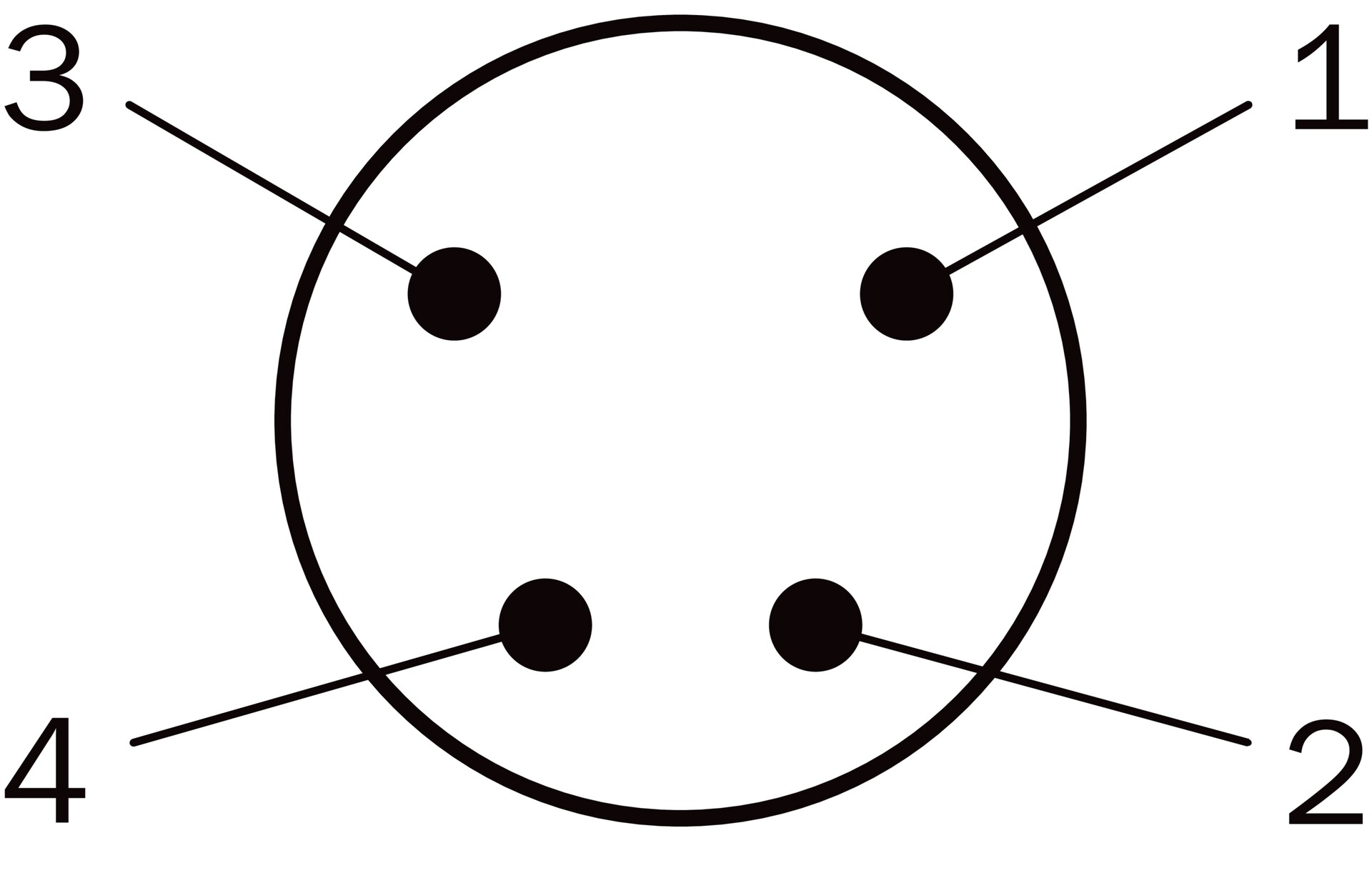

- Pin-/Ader-Belegung：
- Funktion Pin 4 / schwarz (BK)：
- Digitalausgang, hellschaltend, Objekt anwesend → Ausgang Q HIGH
- Funktion Pin 4 / schwarz (BK) - Detail：
- Die Pin 4 Funktion des Sensors ist umschaltbar, weitere mögliche Einstellungen über Betriebsartenschalter
Mechanische Daten
- Bauform：
- Quaderförmig
- Abmessungen (B x H x T)：
- 12 mm x 31,5 mm x 21 mm
- Anschluss：
- Stecker M8, 4-polig
- Material：
- Gehäuse：
- Kunststoff, ABS
- Frontscheibe：
- Kunststoff, PMMA
- Leitung：
- PVC
- Stecker：
- Kupferlegierung (C3604 CUZN39PB3)
- Gewicht：
- Ca. 60 g
Umgebungsdaten
- Schutzart：
- IP67 (EN 60529)
- Umgebungstemperatur Betrieb：
- –20 °C ... +50 °C 1) 2)
- Umgebungstemperatur Lager：
- –40 °C ... +70 °C
- Typ. Fremdlichtunempfindlichkeit：
- Sonnenlicht: ≤ 13.000 lx
- Schockfestigkeit：
- 30 g, 11 ms (3 positive und 3 negative Schocks entlang der X-, Y-, Z-Achse, insgesamt 18 Schocks (EN60068-2-27))
- Schwingfestigkeit：
- 10 Hz ... 55 Hz (Amplitude 0,5 mm, 3 x 30 min (EN60068-2-6))
- Luftfeuchte：
- 35 % ... 95 %, relative Luftfeuchte (kein Beschlag)
- Elektromagnetische Verträglichkeit (EMV)：
- EN 60947-5-2
- UL-File-Nr.：
- NRKH.E348498 & NRKH7.E348498
