SICK DUS60E-TCKF0AAA 1088464
DUS60E-TCKF0AAA 1088464 SICK
DUS60E-TCKF0AAA
基本信息
型号: DUS60E-TCKF0AAA
订货号: 1088464
参考面价： 26900.00 EUR
Performance
- Messschritt：
- 90°, elektrisch/Impulse pro Umdrehung
- Messschrittabweichung：
- ± 18° / Impulse pro Umdrehung
- Fehlergrenzen：
- Messschrittabweichung x 3
- Tastgrad：
- ≤ 0,5 ± 5 %
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
- Kommunikationsschnittstelle Detail：
- TTL / HTL 1)
- Parametrierdaten：
- DIP-Schalter, wählbarer Ausgang
- Ausgangsfunktion：
- Kanäle A und B
- Initialisierungszeit：
- < 5 ms 2)
- Ausgabefrequenz：
- + 60 kHz
- Laststrom：
- ≤ 30 mA, pro Kanal
- Betriebsstrom：
- ≤ 120 mA (ohne Last)
- Leistungsaufnahme：
- ≤ 1,25 W (ohne Last)
- DIP-Schalter Parameter：
- Impulse pro Umdrehung：
- ✔
- Ausgangsspannung：
- ✔
- Drehrichtung：
- ✔
- Konfigurationsschalter：
- Gruppe 2400 Impulse, Zählrichtung wählbar, TTL/HTL mit DIP-Schalter wählbar
Elektrische Daten
- Anschlussart：
- Stecker, M12, 4-polig, universal 1)
- Versorgungsspannung：
- 4,75 ... 30 V
- Referenzsignal, Anzahl：
- 1
- Referenzsignal, Lage：
- 180°, elektrisch, logisch verknüpft mit A
- Verpolungsschutz：
- ✔
- Kurzschlussfestigkeit der Ausgänge：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 275 Jahre (EN ISO 13849-1) 2)

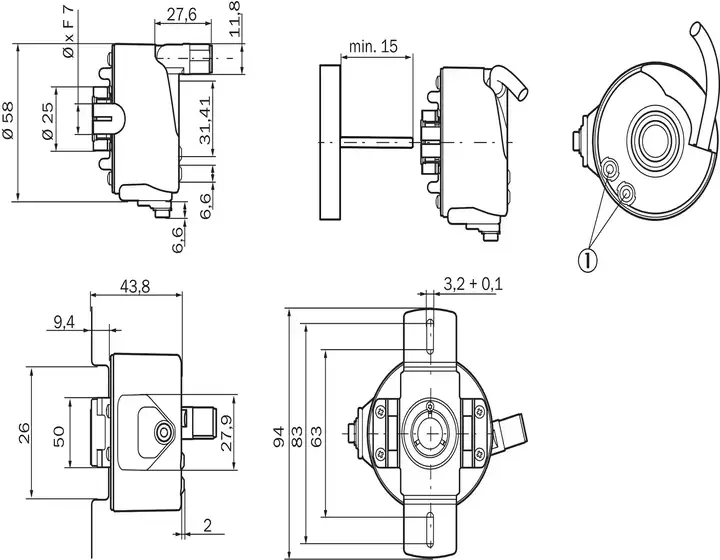

Mechanische Daten
- Mechanische Ausführung：
- Durchsteckhohlwelle, Klemmung vorne
- Wellendurchmesser：
- 3/8″
- Flanschart / Drehmomentstütze：
- 2-Punkt-Drehmomentstütze, Nut, Bohrungsdurchmesser 63 mm - 83 mm
- Gewicht：
- 0,25 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminium
- Material, Leitung：
- PVC
- Anlaufdrehmoment：
- 0,5 Ncm (+20 °C)
- Betriebsdrehmoment：
- 0,4 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,3 mm (radial)
- ± 0,5 mm (axial)
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm (radial)
- ± 0,2 mm (axial)
- Betriebsdrehzahl：
- 1.500 min⁻¹
- Trägheitsmoment des Rotors：
- 50 gcm²
- Lagerlebensdauer：
- 3,6 x 109 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP65 1)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –30 °C ... +90 °C
- Lagerungstemperaturbereich：
- –40 °C ... +75 °C
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
