SICK DGS80B-TSHK01024 1118678
DGS80B-TSHK01024 1118678 SICK
DGS80B-TSHK01024
基本信息
型号: DGS80B-TSHK01024
订货号: 1118678
参考面价： 413.00 EUR
Performance
- Impulse pro Umdrehung：
- 1.024
- Messschritt：
- 90°, elektrisch/Impulse pro Umdrehung
- Messschrittabweichung：
- ± 15° elektrisch
- Tastgrad：
- ≤ 0,5 ± 15 %
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
- Kommunikationsschnittstelle Detail：
- TTL / RS-422
- Anzahl der Signal Kanäle：
- 6 Kanal
- Initialisierungszeit：
- < 50 ms
- Ausgabefrequenz：
- ≤ 300 kHz
- Laststrom：
- ≤ 40 mA, pro Kanal
- Betriebsstrom：
- ≤ 50 mA (ohne Last)
- Leistungsaufnahme：
- ≤ 0,85 W
Elektrische Daten

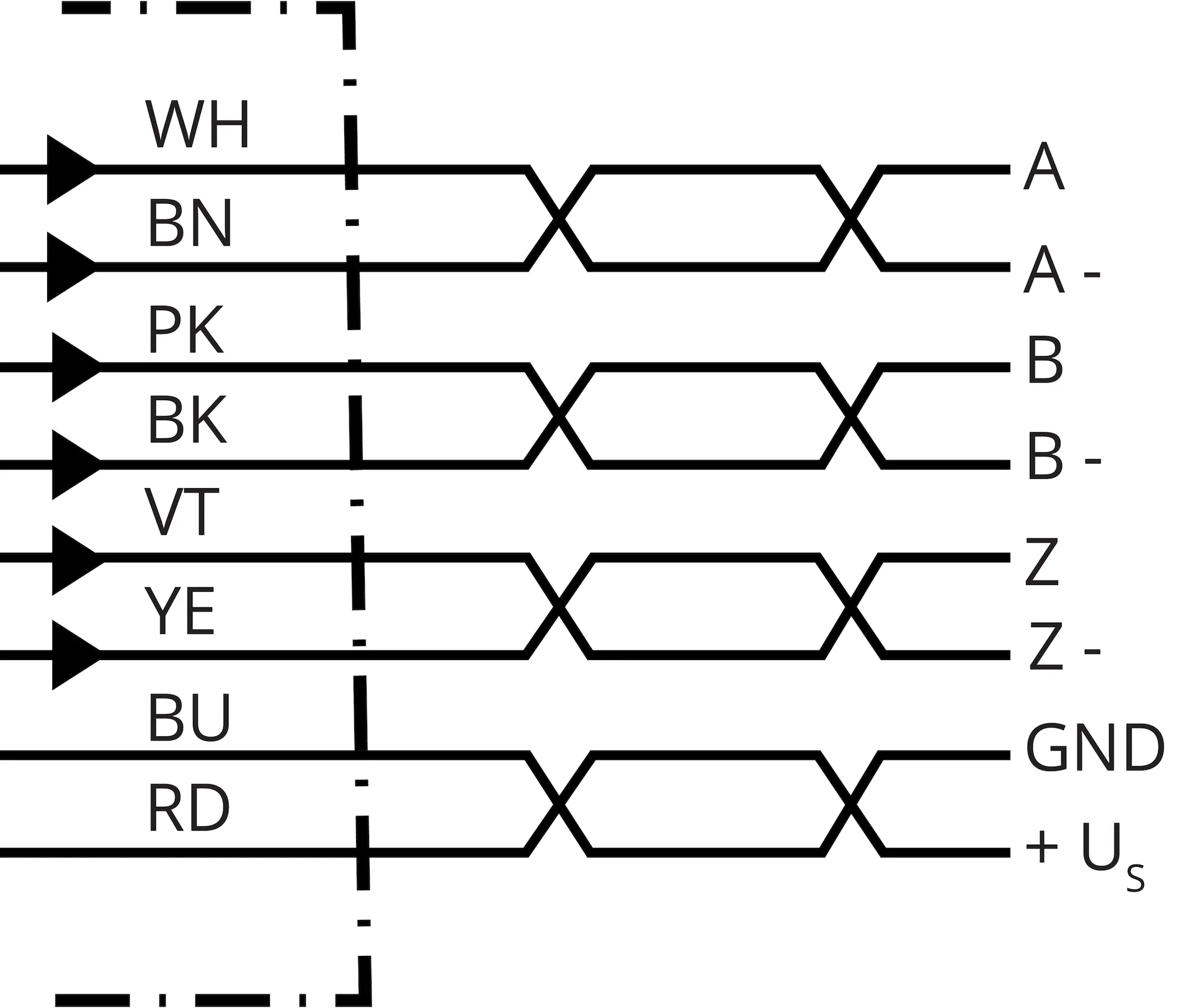

- Anschlussart：
- Leitung, 8-adrig, radial, 1,5 m
- Versorgungsspannung：
- 4,5 ... 30 V DC
- Referenzsignal, Lage：
- 90°, elektrisch, logisch verknüpft mit A und B
- Verpolungsschutz：
- ✔
- Kurzschlussfestigkeit der Ausgänge：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 518 Jahre (EN ISO 13849-1) 1)

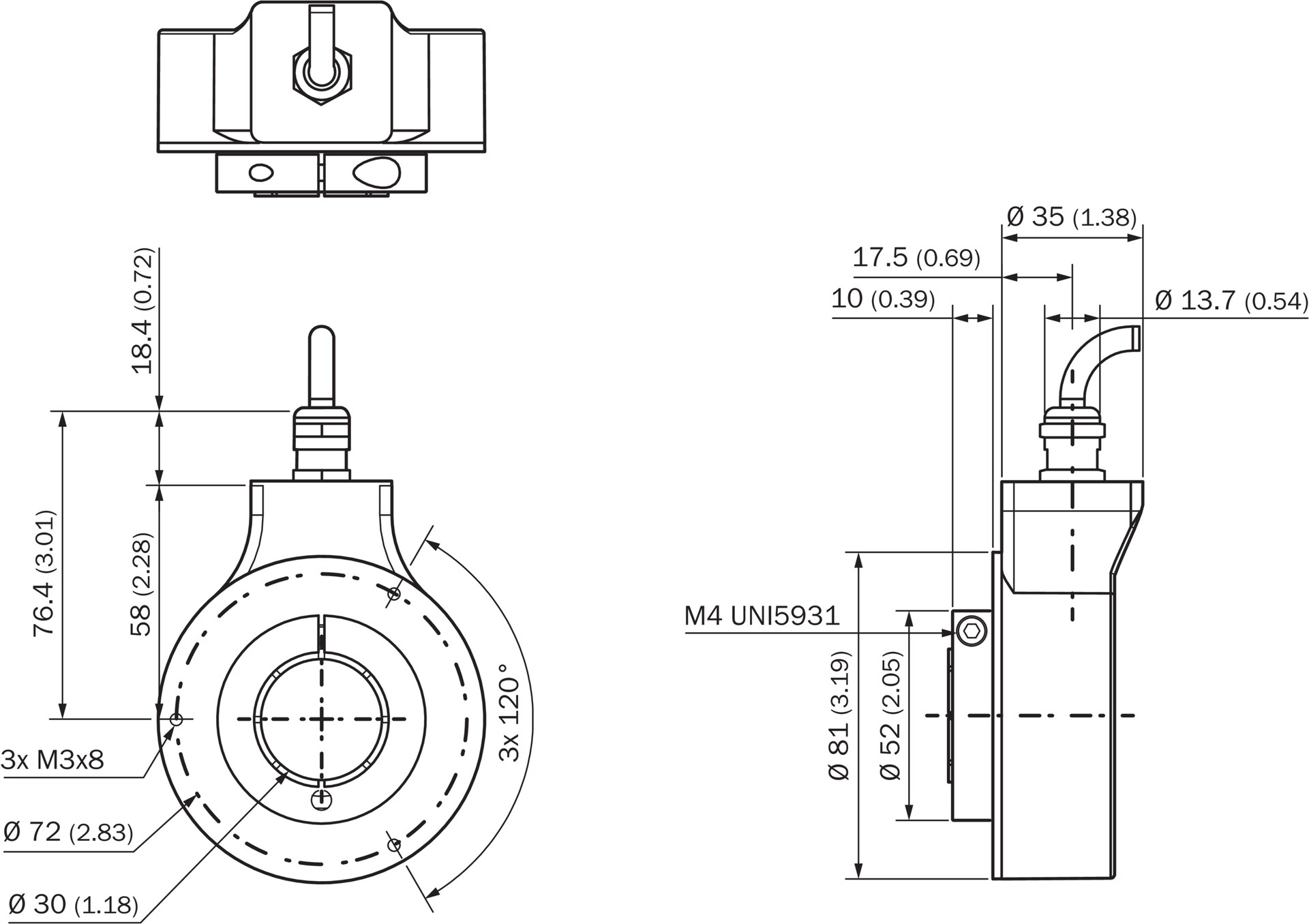

Mechanische Daten
- Mechanische Ausführung：
- Durchsteckhohlwelle
- Wellendurchmesser：
- 30 mm 1)
- Flanschart / Drehmomentstütze：
- 1-seitige Drehmomentstütze mit Langloch als Zubehör bestellbar
- Gewicht：
- 650 g
- Material, Welle：
- Aluminium
- Material, Flansch：
- Druckguss ZAMAC
- Material, Gehäuse：
- Druckguss ZAMAC
- Material, Leitung：
- PUR
- Material, Wellendichtring：
- FKM70
- Material, Leitungsverschraubung：
- Messing vernickelt
- Anlaufdrehmoment：
- 6 Ncm (+20 °C)
- Betriebsdrehmoment：
- 5 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 100 N (radial)
- 100 N (axial)
- Betriebsdrehzahl：
- ≤ 3.600 min⁻¹
- Trägheitsmoment des Rotors：
- 408 gcm²
- Lagerlebensdauer：
- 10^9 Umdrehungen
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP65 (IEC 60529)
- Zulässige relative Luftfeuchte：
- 98 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –25 °C ... +85 °C
- Lagerungstemperaturbereich：
- –25 °C ... +85 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 250 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 10 g, 5 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
