SICK DFS60B-TEPK10000 1036924
DFS60B-TEPK10000 1036924 SICK
DFS60B-TEPK10000
基本信息
型号: DFS60B-TEPK10000
订货号: 1036924
参考面价： 351.90 EUR
Performance

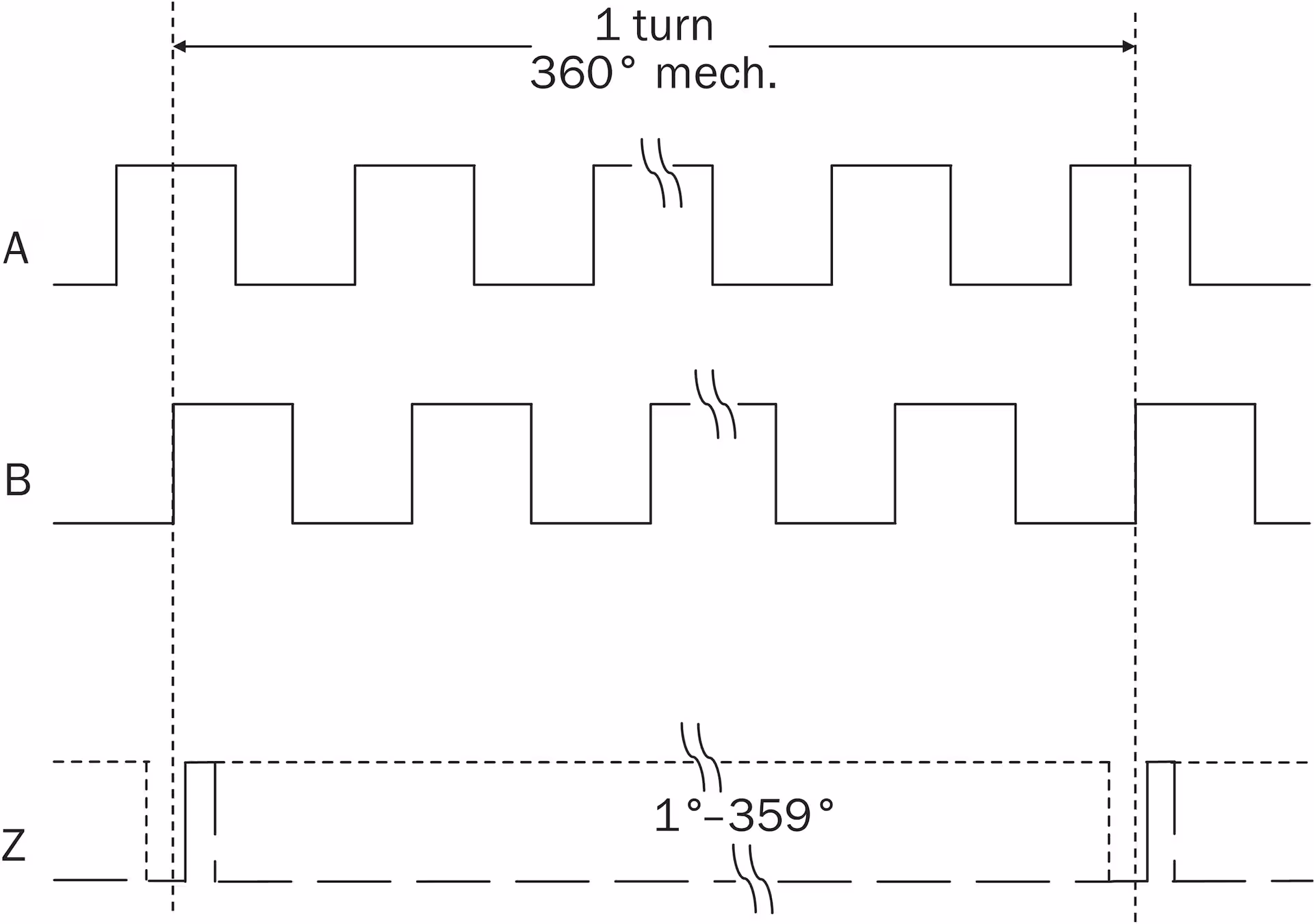

- Impulse pro Umdrehung：
- 10.000 1)
- Messschritt：
- 90°, elektrisch/Impulse pro Umdrehung
- Messschrittabweichung bei nicht binären Strichzahlen：
- ± 0,01°
- Fehlergrenzen：
- ± 0,05°
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
- Kommunikationsschnittstelle Detail：
- TTL / HTL
- Werkseinstellung：
- Werkseitig eingestellter Ausgangspegel TTL
- Anzahl der Signal Kanäle：
- 6 Kanal
- Programmierbar/Parametrierbar：
- ✔
- Initialisierungszeit：
- 32 ms 1)
- 30 ms
- Ausgabefrequenz：
- ≤ 600 kHz
- Laststrom：
- ≤ 30 mA
- Leistungsaufnahme：
- ≤ 0,7 W (ohne Last)
Elektrische Daten

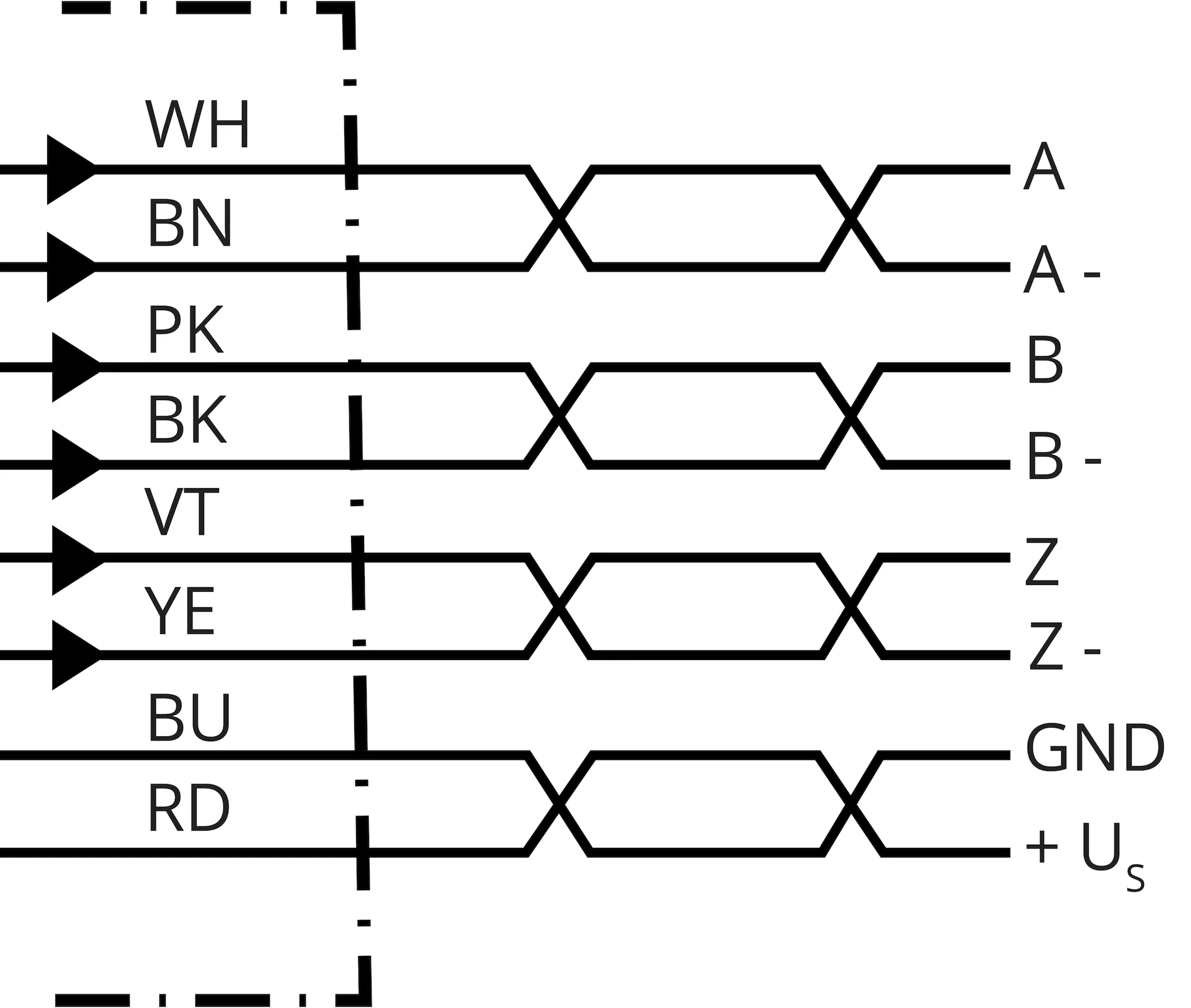

- Anschlussart：
- Leitung, 8-adrig, universal, 1,5 m 1)
- Versorgungsspannung：
- 4,5 ... 32 V
- Referenzsignal, Anzahl：
- 1

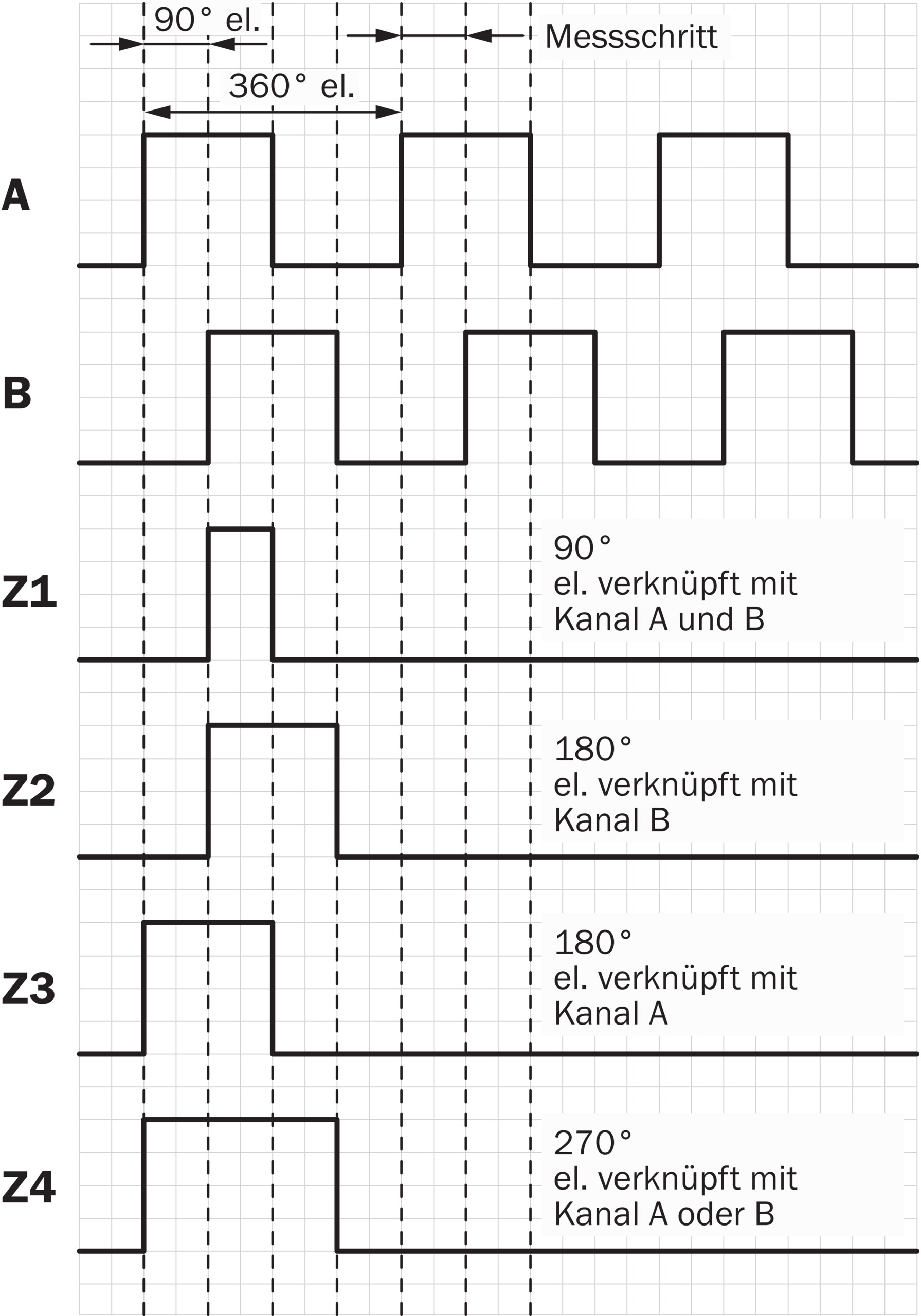

- Referenzsignal, Lage：
- 90°, elektrisch, logisch verknüpft mit A und B
- Verpolungsschutz：
- ✔
- Kurzschlussfestigkeit der Ausgänge：
- ✔ 2) 3)
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 300 Jahre (EN ISO 13849-1) 4)

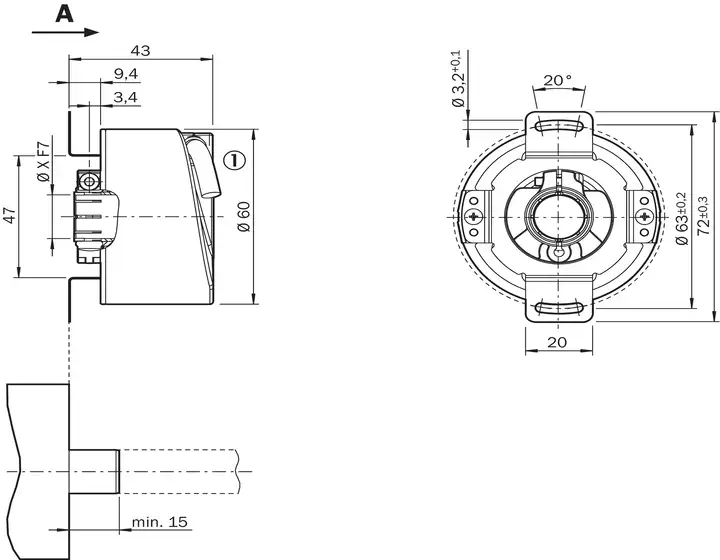

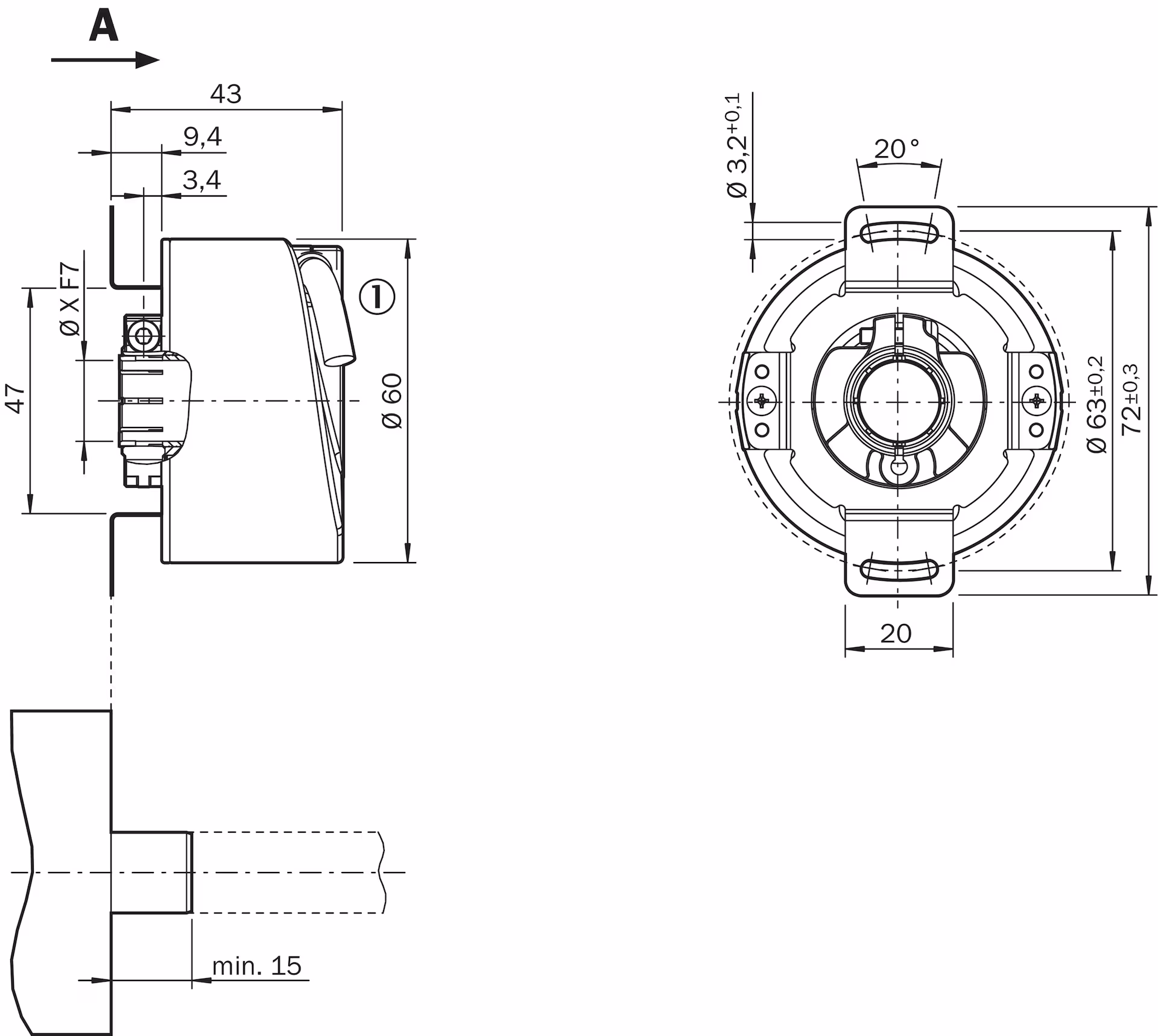

Mechanische Daten
- Mechanische Ausführung：
- Durchsteckhohlwelle
- Wellendurchmesser：
- 12 mm
- Gewicht：
- + 0,2 kg
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminiumdruckguss
- Anlaufdrehmoment：
- 0,8 Ncm (+20 °C)
- Betriebsdrehmoment：
- 0,6 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,3 mm (radial)
- ± 0,5 mm (axial)
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm (radial)
- ± 0,2 mm (axial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹ 1)
- Trägheitsmoment des Rotors：
- 40 gcm²
- Lagerlebensdauer：
- 3,6 x 10^10 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP65, gehäuseseitig, Leitungsanschluss (IEC 60529)
- IP65, wellenseitig (IEC 60529)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –40 °C ... +100 °C 1)
- –30 °C ... +100 °C 2)
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 70 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
