SICK DBS60E-S4CA05000 1075365
DBS60E-S4CA05000 1075365 SICK
DBS60E-S4CA05000
基本信息
型号: DBS60E-S4CA05000
订货号: 1075365
参考面价： 228.00 EUR
Performance
- Impulse pro Umdrehung：
- 5.000
- Messschritt：
- ≤ 90°, elektrisch/Impulse pro Umdrehung
- Messschrittabweichung：
- ± 36° / Impulse pro Umdrehung
- Fehlergrenzen：
- Messschrittabweichung x 3
- Tastgrad：
- ≤ 0,5 ± 10 %
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
- Kommunikationsschnittstelle Detail：
- TTL / RS-422
- Anzahl der Signal Kanäle：
- 6 Kanal
- Initialisierungszeit：
- < 5 ms 1)
- Ausgabefrequenz：
- + 300 kHz 2)
- Laststrom：
- ≤ 30 mA, pro Kanal
- Leistungsaufnahme：
- ≤ 0,5 W (ohne Last)
Elektrische Daten
- Anschlussart：

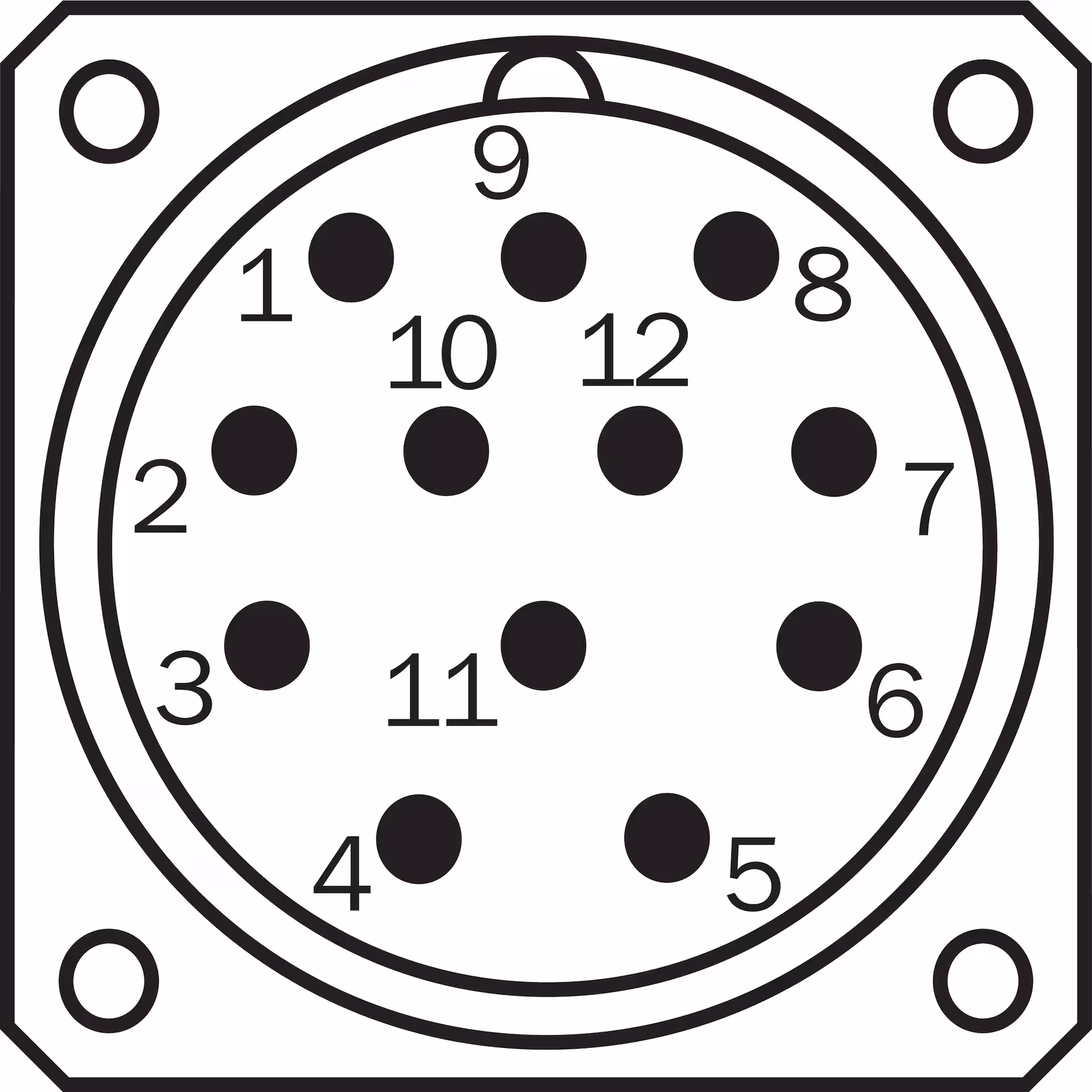

- Stecker, M23, 12-polig, radial
- Versorgungsspannung：
- 10 ... 30 V
- Referenzsignal, Anzahl：
- 1
- Referenzsignal, Lage：
- 90°, elektrisch, logisch verknüpft mit A und B
- Verpolungsschutz：
- ✔
- Kurzschlussfestigkeit der Ausgänge：
- ✔ 1)
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 500 Jahre (EN ISO 13849-1) 2)

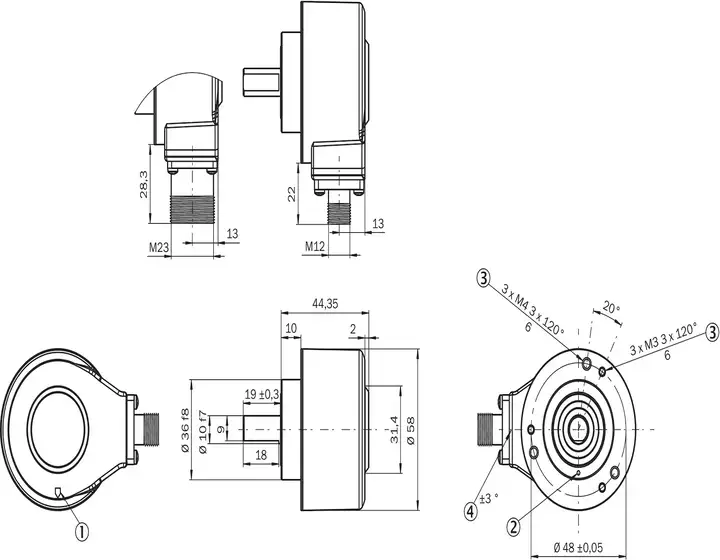

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch
- Wellendurchmesser：
- 10 mm
- Wellenlänge：
- 19 mm
- Flanschart / Drehmomentstütze：
- Flansch mit 3 x M3 und 3 x M4
- Gewicht：
- + 0,3 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminium
- Anlaufdrehmoment：
- + 1,2 Ncm (+20 °C)
- Betriebsdrehmoment：
- 1,1 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 100 N (radial) 2)
- 50 N (axial) 2)
- Betriebsdrehzahl：
- 6.000 min⁻¹ 3)

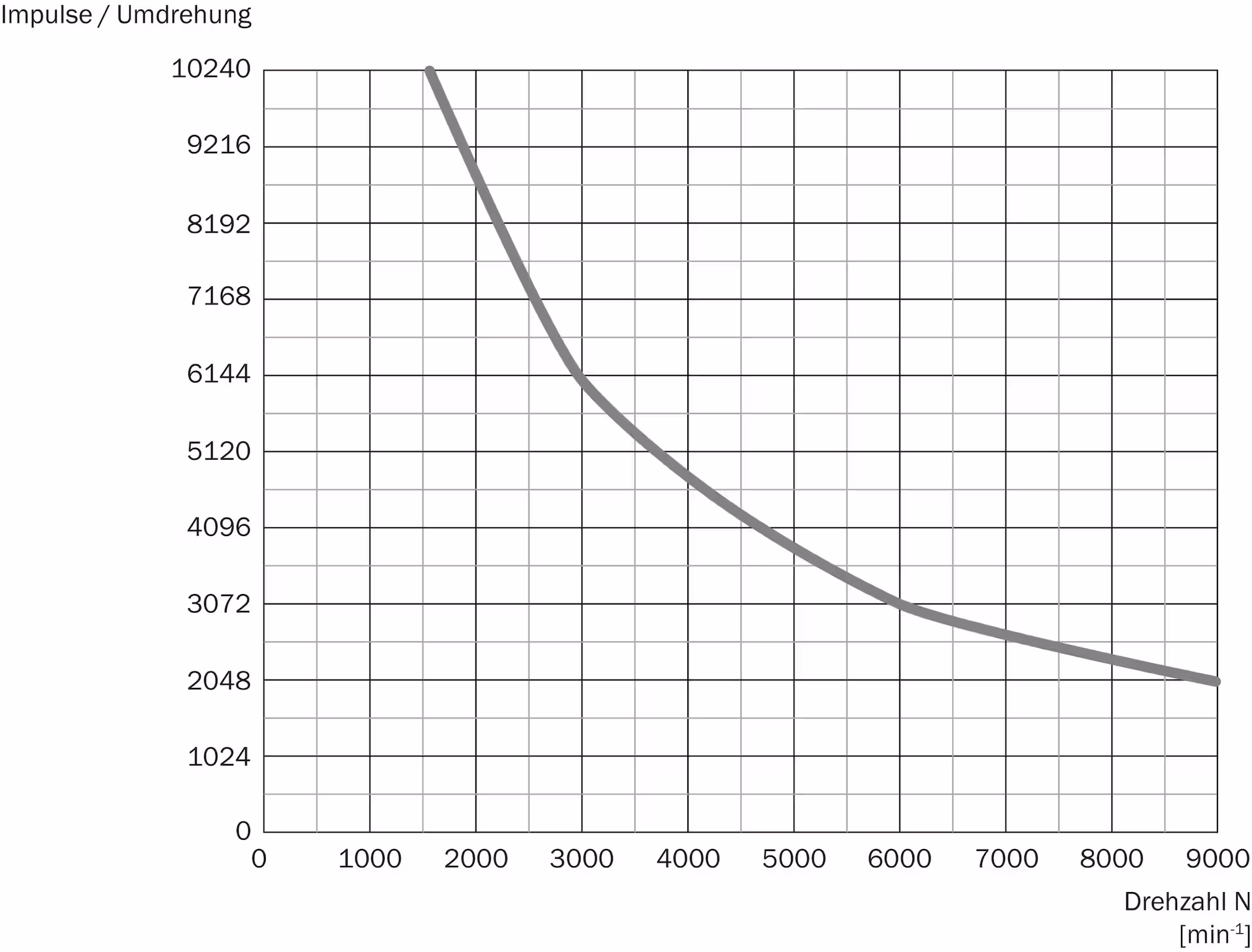

- Maximale Betriebsdrehzahl：
- 9.000 min⁻¹ 4)
- Trägheitsmoment des Rotors：
- 33 gcm²
- Lagerlebensdauer：
- 3,6 x 109 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP67, gehäuseseitig (IEC 60529) 1)
- IP65, wellenseitig (IEC 60529)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –30 °C ... +85 °C, bei mehr als 3.000 Impulsen pro Umdrehung 2)
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 250 g, 3 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
