SICK DBS50E-SKAJ02048 1109500
DBS50E-SKAJ02048 1109500 SICK
DBS50E-SKAJ02048
基本信息
型号: DBS50E-SKAJ02048
订货号: 1109500
参考面价： 234.00 EUR
Performance
- Impulse pro Umdrehung：
- 2.048
- Messschritt：
- 90°, elektrisch/Impulse pro Umdrehung
- Messschrittabweichung：
- ± 18° / Impulse pro Umdrehung
- Fehlergrenzen：
- ± 54° / Impulse pro Umdrehung
- Tastgrad：
- ≤ 0,5 ± 5 %
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
- Kommunikationsschnittstelle Detail：
- TTL / RS-422
- Anzahl der Signal Kanäle：
- 6 Kanal
- Initialisierungszeit：
- < 3 ms
- Ausgabefrequenz：
- ≤ 300 kHz
- Laststrom：
- ≤ 30 mA
- Betriebsstrom：
- ≤ 50 mA (ohne Last)
Elektrische Daten

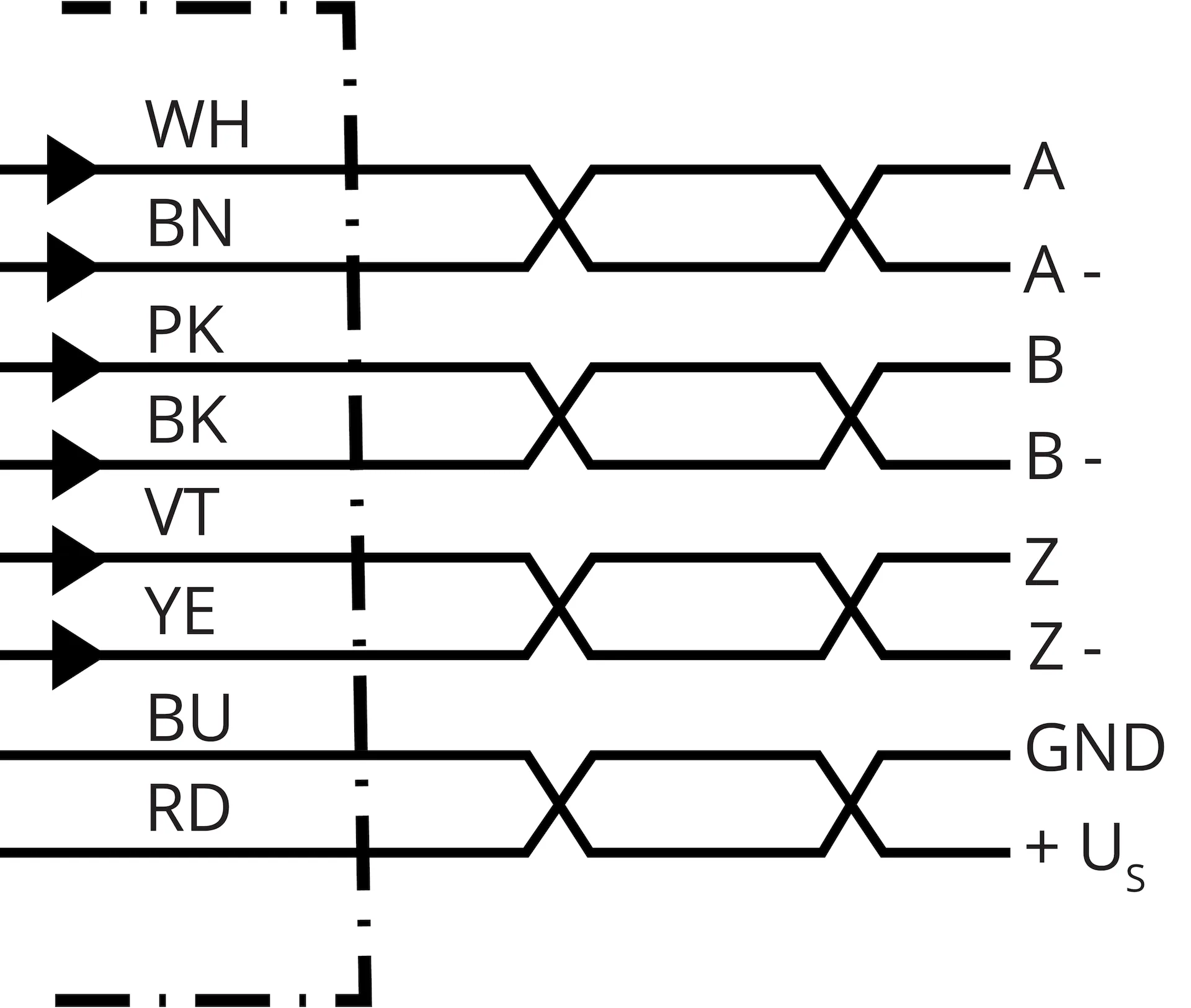

- Anschlussart：
- Leitung, 8-adrig, universal, 0,5 m
- Versorgungsspannung：
- 4,5 ... 5,5 V
- Referenzsignal, Anzahl：
- 1
- Referenzsignal, Lage：
- 90°, elektrisch, logisch verknüpft mit A und B
- Kurzschlussfestigkeit der Ausgänge：
- ✔ 1)
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 600 Jahre (EN ISO 13849-1) 2)

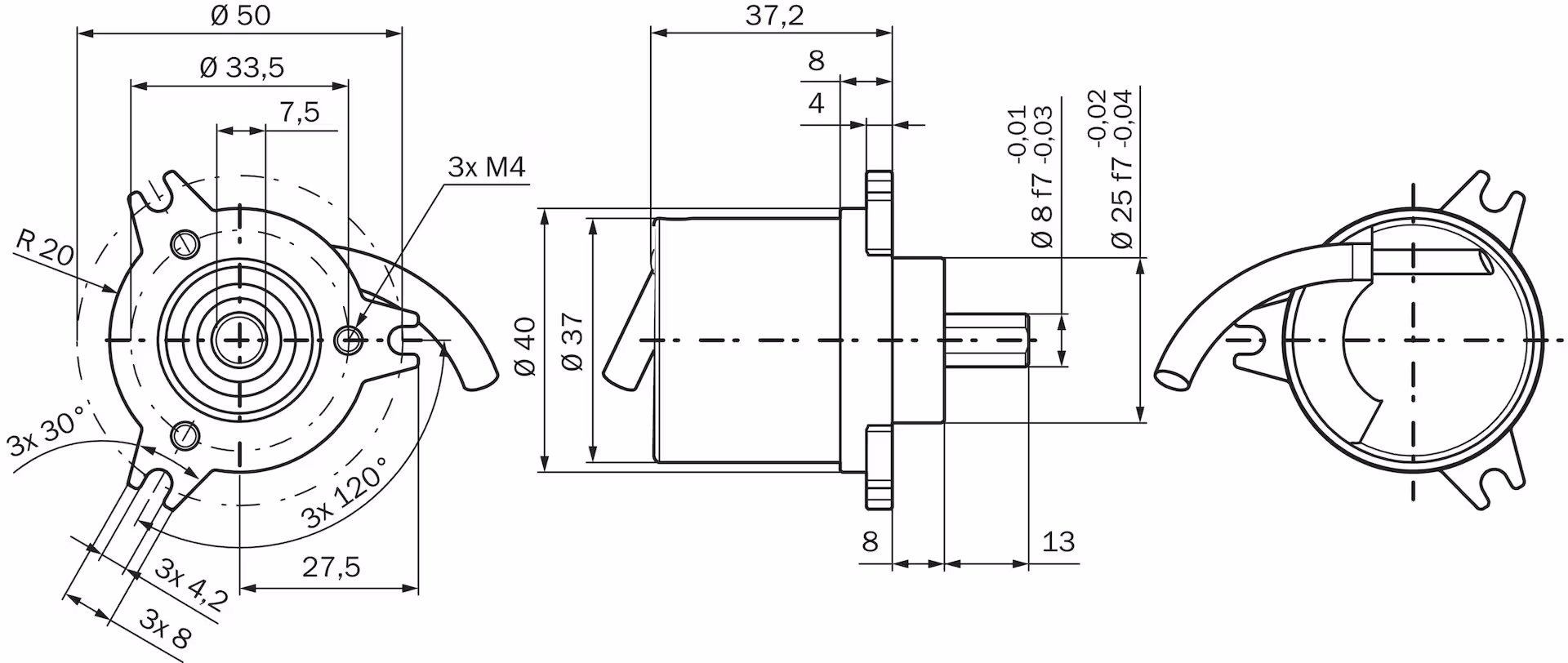

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch 3xM4
- Wellendurchmesser：
- 8 mm
- Wellenlänge：
- 13 mm
- Gewicht：
- + 180 g (mit Anschlussleitung)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminium
- Material, Leitung：
- PVC
- Anlaufdrehmoment：
- + 0,9 Ncm (+20 °C)
- Betriebsdrehmoment：
- 0,6 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 30 N (axial)
- 50 N (radial)
- Betriebsdrehzahl：
- 6.000 min⁻¹ 1)
- Maximale Betriebsdrehzahl：
- 8.000 min⁻¹ 2)
- Trägheitsmoment des Rotors：
- 0,65 gcm²
- Lagerlebensdauer：
- 2 x 10^9 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3 (class A)
- Schutzart：
- IP65
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –20 °C ... +85 °C, –35 °C ... +95 °C auf Anfrage
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
