CFS50-AAZ00S12
基本信息
型号: CFS50-AAZ00S12
订货号: 1081624
参考面价： 283.00 EUR
Merkmale
- Besonderheit：
- Litzensatz nicht in Lieferumfang enthalten, bitte separat bestellen (Artikelnummer 2051662), Resolver Drehmomentstütze, Steckwelle
- Standard-Referenzgerät：
- CFS50-AFV12X03, 1058458
Performance
- Strichzahl je Umdrehung：
- 4.096 1)
- Messschritt：
- 90° /Strichzahl
- Kommutierungssignale：
- 3 Polpaare (siehe Diagramm, andere Kommutierung auf Anfrage)
- Referenzsignal, Anzahl：
- 1
- Referenzsignal, Lage：
- 90° elektrisch, logisch verknüpft mit A und B
- Arbeitsdrehzahl：
- ≤ 6.000 min⁻¹
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
Elektrische Daten

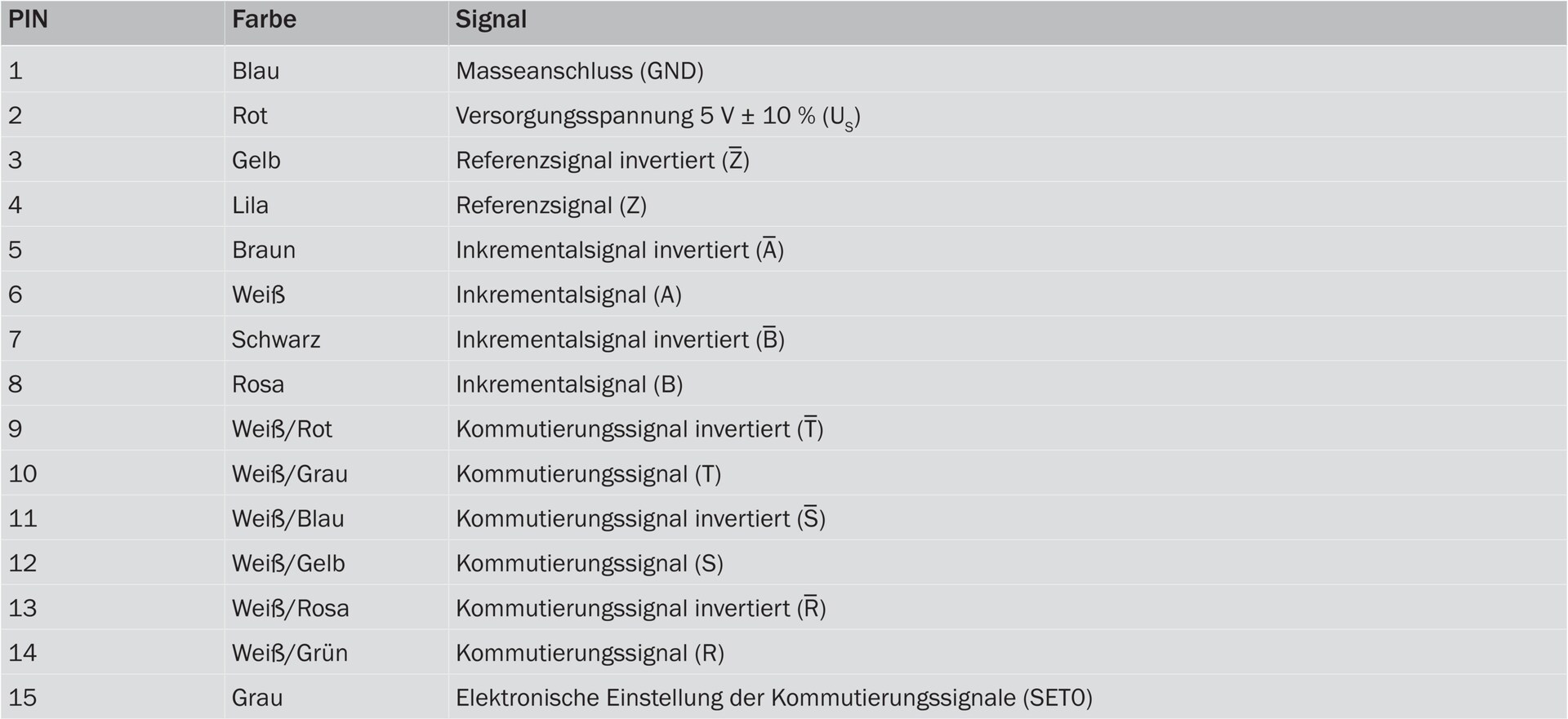

- Anschlussart：
- Litze, 15-polig, radial
- Versorgungsspannung：
- 4,5 V DC ... 5,5 V DC
- Stromaufnahme：
- 60 mA 1)
- Maximale Ausgabefrequenz：
- ≤ 820 kHz
- MTTF: Zeit bis zu gefährlichem Ausfall：
- 355 Jahre (EN ISO 13849) 2)
Mechanische Daten
- Wellenausführung：
- Steckwelle
- Flanschart / Drehmomentstütze：
- Resolverabstützung
- Abmessungen/Maße：

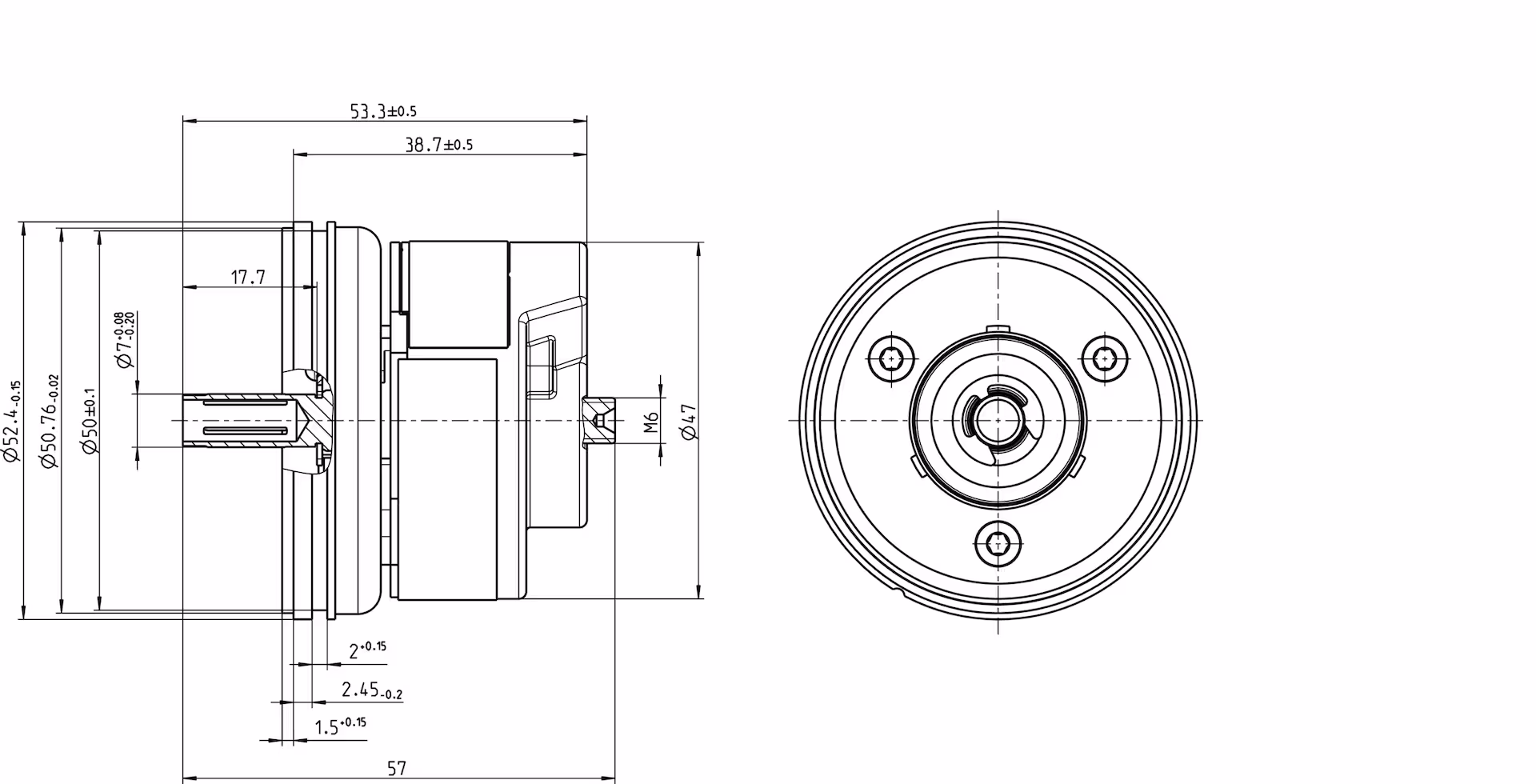

- Siehe Maßzeichnung
- Gewicht：
- + 0,1 kg
- Trägheitsmoment des Rotors：
- 10 gcm²
- Betriebsdrehzahl：
- 12.000 min⁻¹
- Winkelbeschleunigung：
- ≤ 200.000 rad/s²
- Betriebsdrehmoment：
- 0,2 Ncm
- Anlaufdrehmoment：
- 0,4 Ncm
- Zulässige Wellenbewegung des Antriebselements, statisch：
- ± 0,01 mm radial
- ± 0,75 mm axial
- Zulässige Wellenbewegung des Antriebselements, dynamisch：
- ± 0,01 mm radial
- ± 0,2 mm axial
- Winkelbewegung senkrecht zur Drehachse, statisch：
- ± 0,005 mm/mm
- Winkelbewegung senkrecht zur Drehachse, dynamisch：
- ± 0,0025 mm/mm
- Lebensdauer der Kugellager：
- 3,6 x 109 Umdrehungen
