SICK ATM60-A4A0-K06 1032949 原厂跨境采购

SICK ATM60-A4A0-K06 1032949 原厂跨境采购

ATM60-A4A0-K06 1032949 SICK

德国 SICK
首页品牌中心德国 SICKATM60-A4A0-K06 1032949

ATM60-A4A0-K06 1032949

SICK ATM60-A4A0-K06 1032949 原厂跨境采购
ATM60-A4A0-K06 1032949基本信息

型号: ATM60-A4A0-K06

订货号: 1032949

ATM60-A4A0-K06 1032949基本属性
净重：0.441 KG
毛重：0.441 KG
长度：110 mm
宽度：90 mm
高度：135 mm
ATM60-A4A0-K06 1032949Merkmale
Sonderprodukt：
✔
ATM60-A4A0-K06 1032949Performance
Schrittzahl pro Umdrehung (Auflösung max.)：
8.192 (13 bit)
Anzahl der Umdrehungen：
2.048 (11 bit)
Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
13 bit x 11 bit (8.192 x 2.048)
Auflösung：
Maximal zulässige Auflösung: 25 bit (12 bit Singleturn x 13 bit Multiturn oder 13 bit Singleturn x 12 bit Multiturn).
Messschritt：
0,043°
Fehlergrenzen G：
± 0,25° 1)
Wiederholstandardabweichung σr：
0,1° 2)
ATM60-A4A0-K06 1032949Schnittstellen
Kommunikationsschnittstelle：
SSI
Initialisierungszeit：
1.050 ms 1)
Positionsbildungszeit：
0,15 ms
Parametrierdaten：
  • Schrittzahl pro Umdrehung
  • Anzahl Umdrehungen
  • Codeart
  • Elektronische Justage
Codeart：
Gray
Codeverlauf parametrierbar：
CW/CCW (V/R̅)
Taktfrequenz：
1 MHz 2)
Set (elektronische Justage)：
H-aktiv (L = 0 - 4,7 V, H = 10 - Us V)
CW/CCW (Schrittfolge in Drehrichtung)：
L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
ATM60-A4A0-K06 1032949Elektrische Daten
Anschlussart：
Stecker, M23, 12-polig, radial
Versorgungsspannung：
10 ... 32 V
Leistungsaufnahme：
≤ 0,8 W (ohne Last)
Verpolungsschutz：
✔
MTTFd: Zeit bis zu gefährlichem Ausfall：
150 Jahre (EN ISO 13849-1) 1)

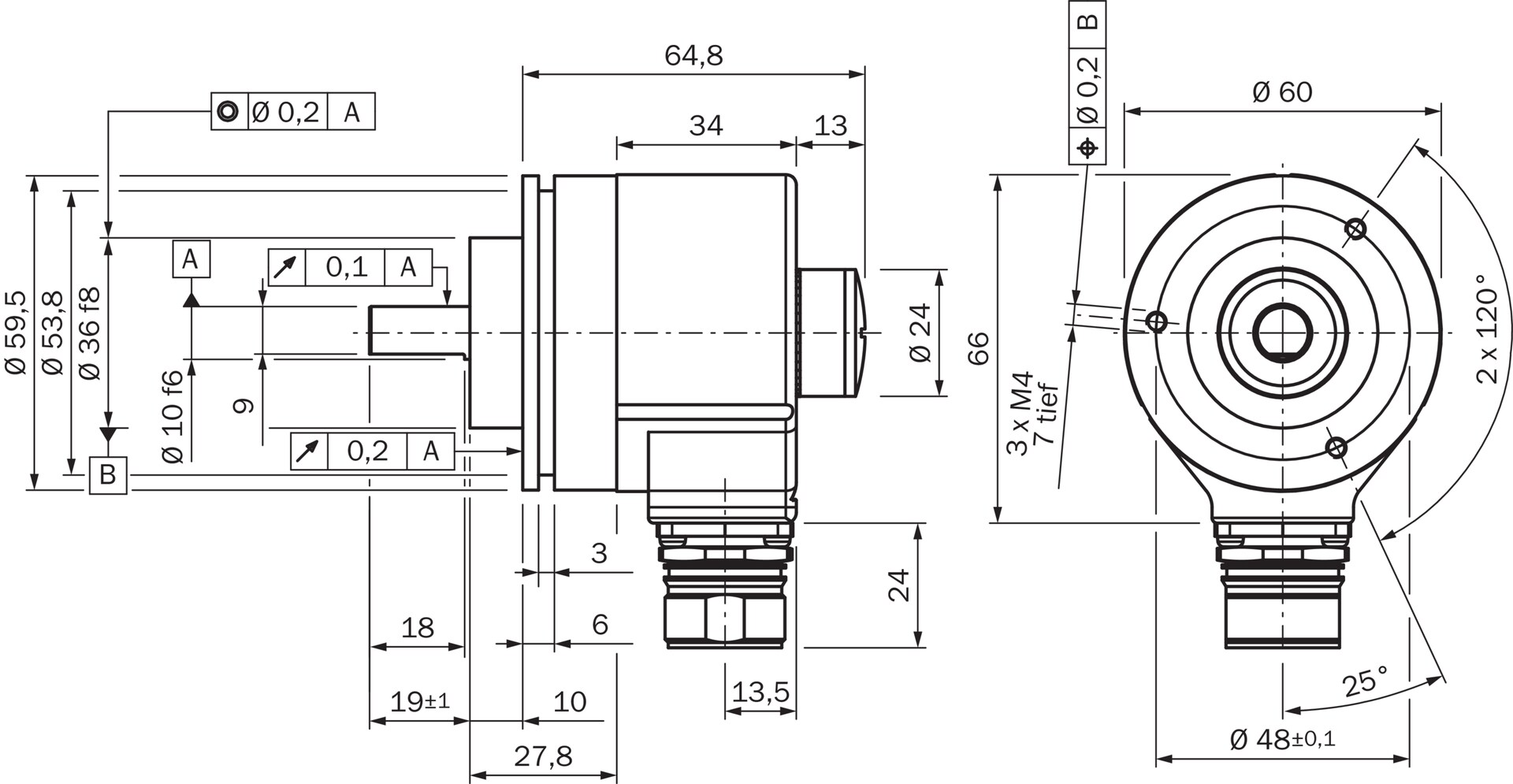

ATM60-A4A0-K06 1032949Mechanische Daten
Mechanische Ausführung：
Vollwelle, Klemmflansch
Wellendurchmesser：
10 mm
Wellenlänge：
19 mm
Gewicht：
0,5 kg 1)
Material, Welle：
Edelstahl
Material, Flansch：
Aluminium
Material, Gehäuse：
Aluminiumdruckguss
Anlaufdrehmoment：
  • 2,5 Ncm (+20 °C), mit Wellendichtring
  • 0,5 Ncm (+20 °C), ohne Wellendichtring 2)
Betriebsdrehmoment：
  • 1,8 Ncm (+20 °C), mit Wellendichtring
  • 0,3 Ncm (+20 °C), ohne Wellendichtring 2)
Zulässige Wellenbelastung：
  • 300 N (radial)
  • 50 N (axial)
Betriebsdrehzahl：
≤ 6.000 min⁻¹ 3)
Trägheitsmoment des Rotors：
35 gcm²
Lagerlebensdauer：
3,6 x 109 Umdrehungen
Winkelbeschleunigung：
≤ 500.000 rad/s²
ATM60-A4A0-K06 1032949Umgebungsdaten
ATM60-A4A0-K06 1032949Zertifikate
ATM60-A4A0-K06 1032949Klassifikationen
ATM60-A4A0-K06

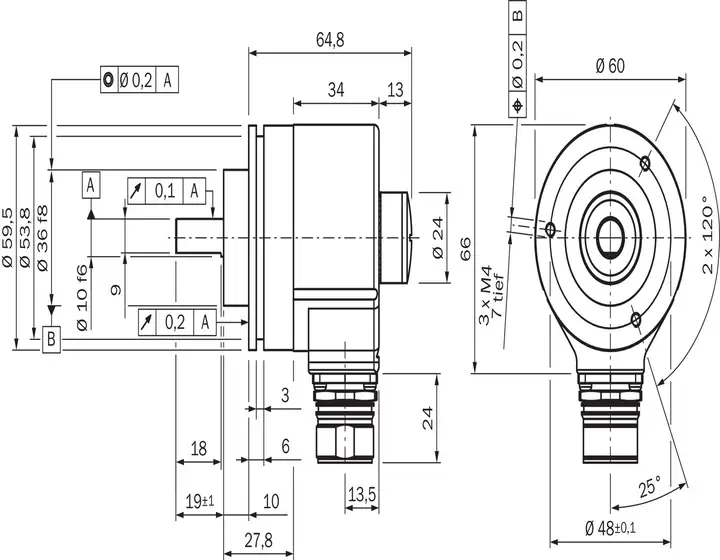

ATM60-A4A0-K06 1032949 - SICK产品主图

基本信息

型号: ATM60-A4A0-K06

订货号: 1032949

Merkmale
Sonderprodukt：
✔
Performance
Schrittzahl pro Umdrehung (Auflösung max.)：
8.192 (13 bit)
Anzahl der Umdrehungen：
2.048 (11 bit)
Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
13 bit x 11 bit (8.192 x 2.048)
Auflösung：
Maximal zulässige Auflösung: 25 bit (12 bit Singleturn x 13 bit Multiturn oder 13 bit Singleturn x 12 bit Multiturn).
Messschritt：
0,043°
Fehlergrenzen G：
± 0,25° 1)
Wiederholstandardabweichung σr：
0,1° 2)
Schnittstellen
Kommunikationsschnittstelle：
SSI
Initialisierungszeit：
1.050 ms 1)
Positionsbildungszeit：
0,15 ms
Parametrierdaten：
  • Schrittzahl pro Umdrehung
  • Anzahl Umdrehungen
  • Codeart
  • Elektronische Justage
Codeart：
Gray
Codeverlauf parametrierbar：
CW/CCW (V/R̅)
Taktfrequenz：
1 MHz 2)
Set (elektronische Justage)：
H-aktiv (L = 0 - 4,7 V, H = 10 - Us V)
CW/CCW (Schrittfolge in Drehrichtung)：
L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
Elektrische Daten
Anschlussart：
Stecker, M23, 12-polig, radial
Versorgungsspannung：
10 ... 32 V
Leistungsaufnahme：
≤ 0,8 W (ohne Last)
Verpolungsschutz：
✔
MTTFd: Zeit bis zu gefährlichem Ausfall：
150 Jahre (EN ISO 13849-1) 1)
Mechanische Daten
Mechanische Ausführung：
Vollwelle, Klemmflansch
Wellendurchmesser：
10 mm
Wellenlänge：
19 mm
Gewicht：
0,5 kg 1)
Material, Welle：
Edelstahl
Material, Flansch：
Aluminium
Material, Gehäuse：
Aluminiumdruckguss
Anlaufdrehmoment：
  • 2,5 Ncm (+20 °C), mit Wellendichtring
  • 0,5 Ncm (+20 °C), ohne Wellendichtring 2)
Betriebsdrehmoment：
  • 1,8 Ncm (+20 °C), mit Wellendichtring
  • 0,3 Ncm (+20 °C), ohne Wellendichtring 2)
Zulässige Wellenbelastung：
  • 300 N (radial)
  • 50 N (axial)
Betriebsdrehzahl：
≤ 6.000 min⁻¹ 3)
Trägheitsmoment des Rotors：
35 gcm²
Lagerlebensdauer：
3,6 x 109 Umdrehungen
Winkelbeschleunigung：
≤ 500.000 rad/s²
Umgebungsdaten
Zertifikate
Klassifikationen
