SICK AHM36A-SCPZ000S10 1129735
AHM36A-SCPZ000S10 1129735 SICK
AHM36A-SCPZ000S10
基本信息
型号: AHM36A-SCPZ000S10
订货号: 1129735
参考面价： 660.00 EUR
Merkmale
- Sonderprodukt：
- ✔
- Besonderheit：
- ATM60-A4A0-K06 Nachfolger
- Flanschadapter 2072298 vormontiert
- Leitung, 8-adrig, mit Stecker, M23, universal, 0,1 m
- Vorkonfiguration:
- - Max. Auflösung: 13 bit x 11 bit (8.192 x 2.048)
- - Bit setting: 24
- - sync_on: 0
- - shift_ri_on: 0
- - centered: 0
- - V/R wire: active
- - Gray code
- - Position: 0
- AHM36 auf 60 mm Klemmflansch adaptiert
- Standard-Referenzgerät：
- AHM36A-SCPJ014x12, 1097559
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 8.192 (13 bit)
- Anzahl der Umdrehungen：
- 2.048 (11 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 13 bit x 11 bit (8.192 x 2.048)
- Fehlergrenzen G：
- 0,35° (bei 20 °C) 1)
- Wiederholstandardabweichung σr：
- 0,2° (bei 20 °C) 2)
Schnittstellen
- Kommunikationsschnittstelle：
- SSI
- Initialisierungszeit：
- 100 ms 1)
- Positionsbildungszeit：
- 125 µs
- Prozessdaten：
- Position
- Parametrierdaten：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- PRESET
- Zählrichtung
- Codeart
- Verschiebung Positionsbits
- Position Errorbit
- Rundachsfunktionalität
- SSI Modus
- Codeart：
- Gray, binär
- Codeverlauf parametrierbar：
- CW/CCW (V/R̅) parametrierbar über Programmier-Tool oder Leitung
- Taktfrequenz：
- 2 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1 V, H = 2,0 - Us V)
Elektrische Daten
- Anschlussart：
- Leitung, 8-adrig, mit Stecker, M23, universal, 0,1 m
- Versorgungsspannung：
- 4,5 ... 32 V DC
- Leistungsaufnahme：
- ≤ 1,5 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 230 Jahre (EN ISO 13849-1) 1)

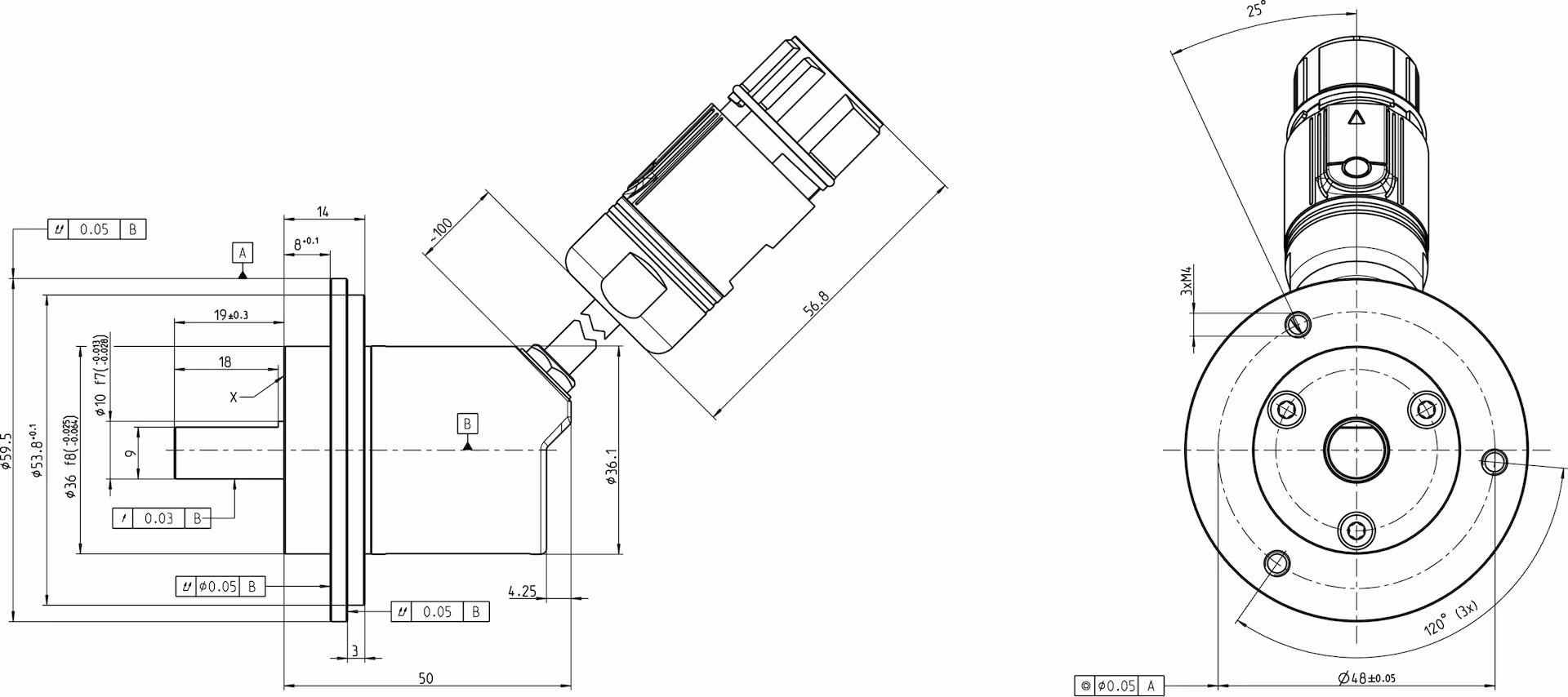

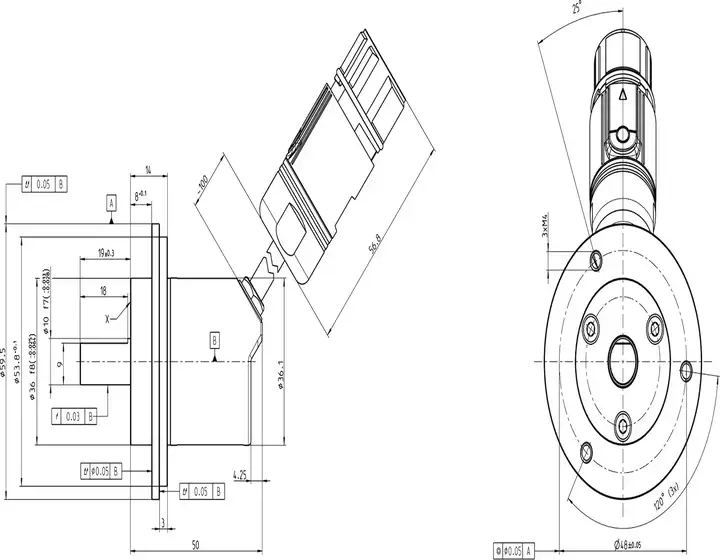

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch
- Wellendurchmesser：
- 10 mm 1)
- Wellenlänge：
- 24 mm
- Flanschart：
- AHM36 auf 60 mm Klemmflansch adaptiert durch vormontierten Adapterflansch BEF-FA-020-036, 2072298
- Gewicht：
- 0,12 kg 2)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Zink
- Material, Leitung：
- PUR
- Anlaufdrehmoment：
- 1 Ncm (+20 °C)
- Betriebsdrehmoment：
- < 1 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 40 N (radial)
- 20 N (axial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹
- Trägheitsmoment des Rotors：
- 2,5 gcm²
- Lagerlebensdauer：
- 3,6 x 10^8 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
Klassifikationen
