SICK AHM36A-SCPK014x12 1079920
AHM36A-SCPK014x12 1079920 SICK
AHM36A-SCPK014x12
基本信息
型号: AHM36A-SCPK014x12
订货号: 1079920
参考面价： 542.00 EUR
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 16.384 (14 bit)
- Anzahl der Umdrehungen：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 14 bit x 12 bit (16.384 x 4.096)
- Fehlergrenzen G：
- 0,35° (bei 20 °C) 1)
- Wiederholstandardabweichung σr：
- 0,2° (bei 20 °C) 2)
Schnittstellen
- Kommunikationsschnittstelle：
- SSI
- Initialisierungszeit：
- 100 ms 1)
- Positionsbildungszeit：
- 125 µs
- Prozessdaten：
- Position
- Parametrierdaten：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- PRESET
- Zählrichtung
- Codeart
- Verschiebung Positionsbits
- Position Errorbit
- Rundachsfunktionalität
- SSI Modus
- Codeart：
- Gray, binär
- Codeverlauf parametrierbar：
- CW/CCW (V/R̅) parametrierbar über Programmier-Tool oder Leitung
- Taktfrequenz：
- 2 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1 V, H = 2,0 - Us V)
Elektrische Daten

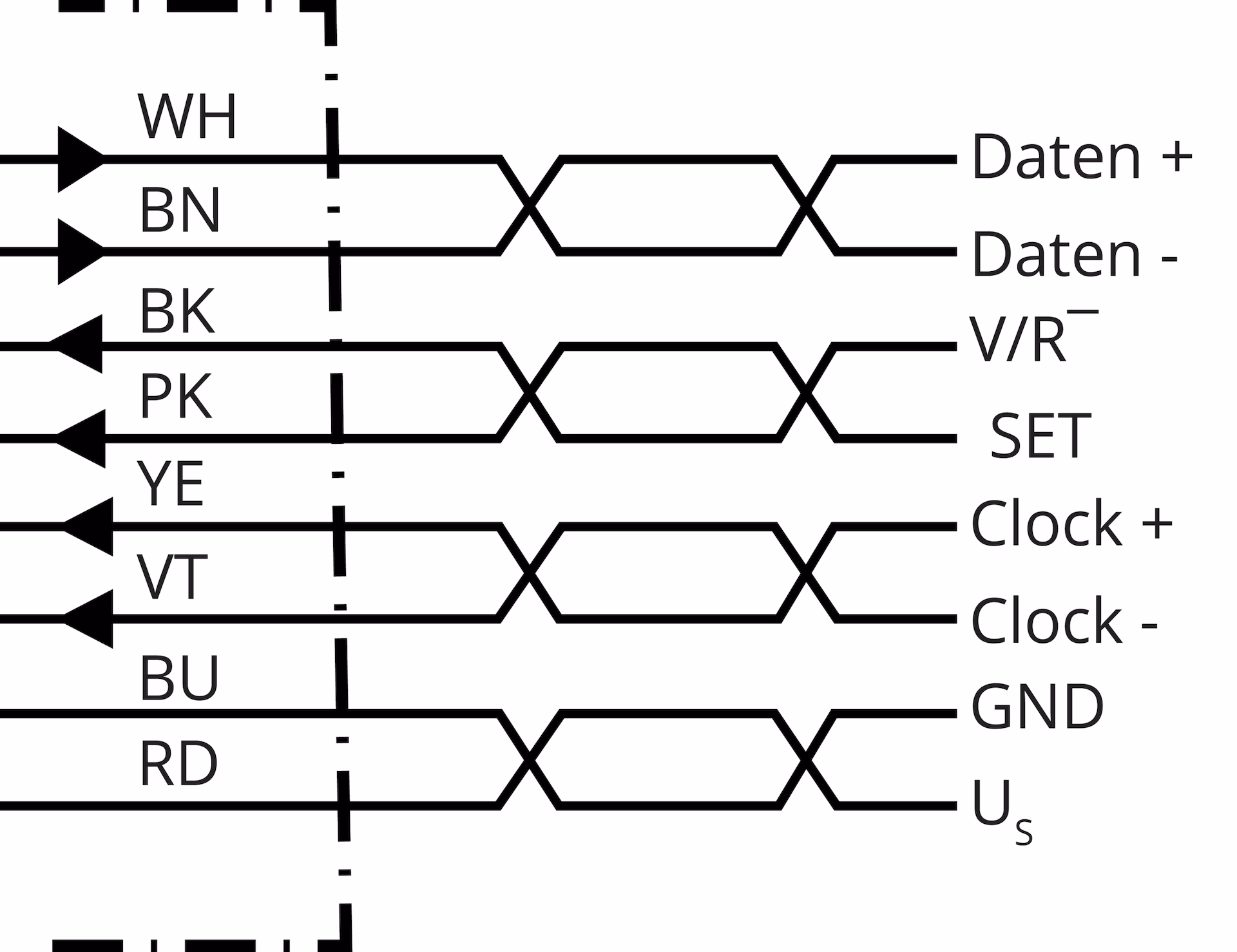

- Anschlussart：
- Leitung, 8-adrig, universal, 1,5 m
- Versorgungsspannung：
- 4,5 ... 32 V DC
- Leistungsaufnahme：
- ≤ 1,5 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 230 Jahre (EN ISO 13849-1) 1)

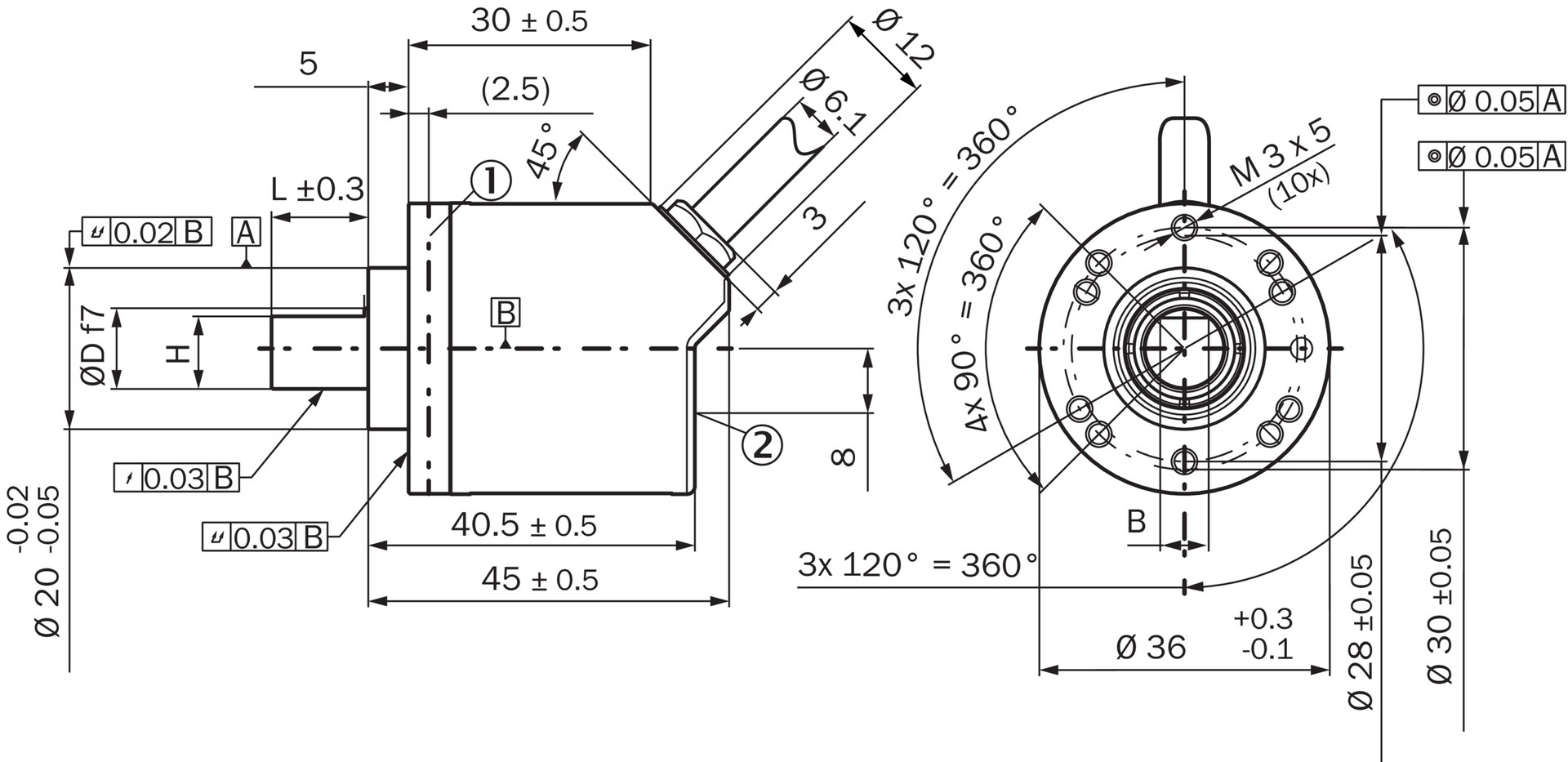

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch
- Wellendurchmesser：
- 10 mm 1)
- Wellenlänge：
- 24 mm
- Gewicht：
- 0,12 kg 2)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Zink
- Material, Leitung：
- PUR
- Anlaufdrehmoment：
- 1 Ncm (+20 °C)
- Betriebsdrehmoment：
- < 1 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 40 N (radial)
- 20 N (axial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹
- Trägheitsmoment des Rotors：
- 2,5 gcm²
- Lagerlebensdauer：
- 3,6 x 10^8 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP66 (IEC 60529)
- IP67 (IEC 60529)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –40 °C ... +100 °C
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
