SICK AHM36A-S3CC014x12 1065999
AHM36A-S3CC014x12 1065999 SICK
AHM36A-S3CC014x12
基本信息
型号: AHM36A-S3CC014x12
订货号: 1065999
参考面价： 63600.00 EUR
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 16.384 (14 bit)
- Anzahl der Umdrehungen：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 14 bit x 12 bit (16.384 x 4.096)
- Fehlergrenzen G：
- 0,35° (bei 20 °C) 1)
- Wiederholstandardabweichung σr：
- 0,2° (bei 20 °C) 2)
Schnittstellen
- Kommunikationsschnittstelle：
- CANopen
- Datenprotokoll：
- CANopen CiA DS-301 V4.02, CiA DSP-305 LSS, Encoder Profile: - CIA DS-406, V3.2. - Class C2
- Adresseinstellung：
- 0 ... 127, default: 5
- Datenübertragungsrate (Baudrate)：
- 20 kbit/s ... 1.000 kbit/s, default: 125 kbit/s
- Initialisierungszeit：
- 2 s 1)
- Prozessdaten：
- Position, Geschwindigkeit, Temperatur
- Parametrierdaten：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- PRESET
- Zählrichtung
- Abtastrate für Geschwindigkeitsberechnung
- Einheit für Ausgabe des Geschwindigkeitswerts
- Rundachsfunktionalität
- Elektronische Nocken (2 Kanäle x 8 Nocken)
- Verfügbare Diagnosedaten：
- Minimale und maximale Temperatur
- Maximale Geschwindigkeit
- Power-On Zähler
- Betriebsstundenzähler Power-On / Motion
- Zähler für Richtungsänderungen / Anzahl Bewegung cw / Anzahl Bewegungen ccw
- Minimale und maximale Betriebsspannung
- Statusinformation：
- CANopen Status über Status-LED
- Busabschluss：
- Über externen Abschlusswiderstand 2)
Elektrische Daten
- Anschlussart：
- Stecker, M12, 5-polig, universal
- Versorgungsspannung：
- 10 ... 30 V
- Leistungsaufnahme：
- ≤ 1,5 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 270 Jahre (EN ISO 13849-1) 1)

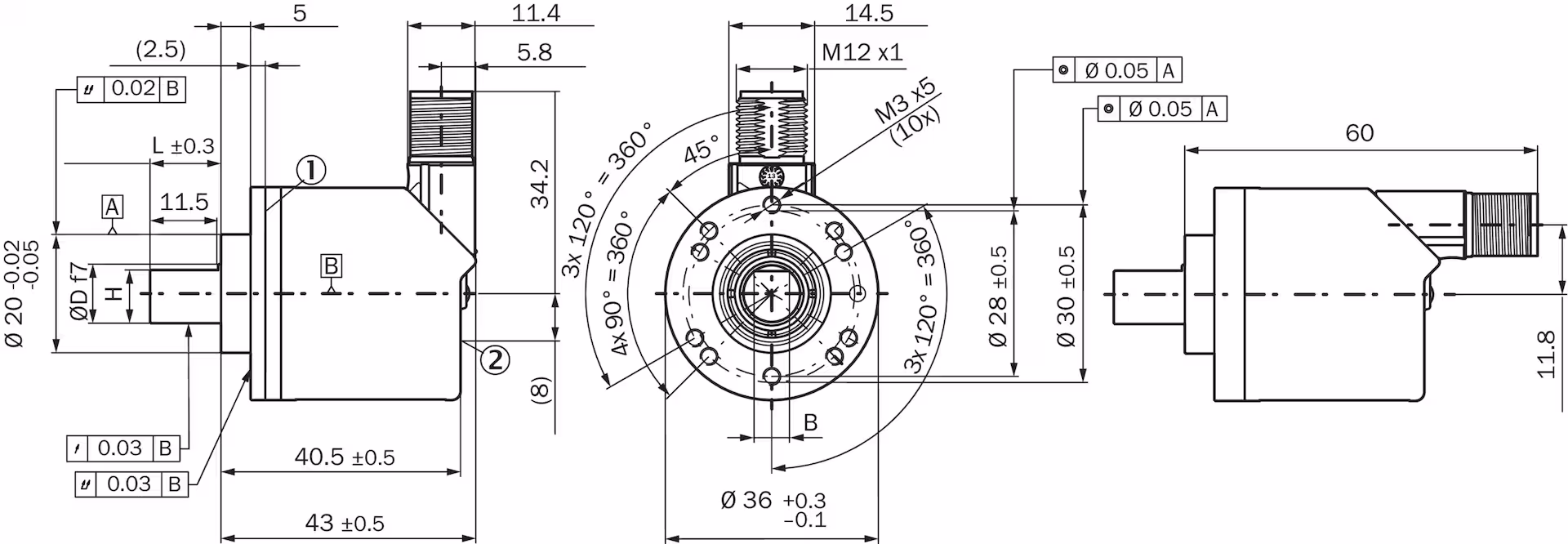

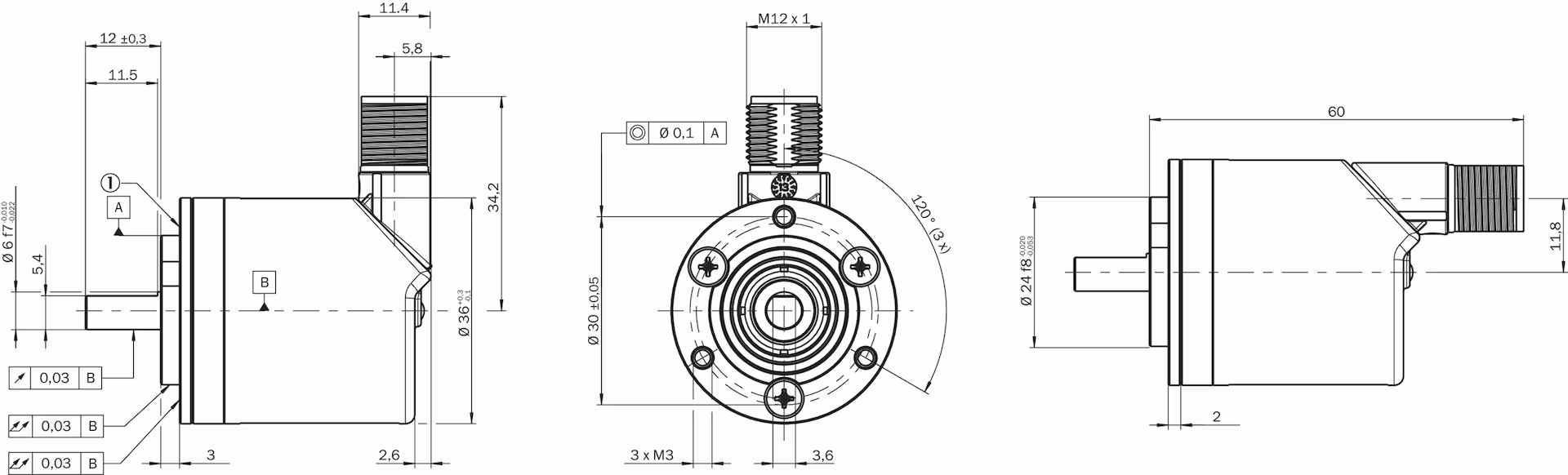

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch
- Wellendurchmesser：
- 6 mm
- Wellenlänge：
- 12 mm
- Gewicht：
- 0,12 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Zink
- Anlaufdrehmoment：
- 1 Ncm (+20 °C)
- Betriebsdrehmoment：
- < 1 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 40 N (radial)
- 20 N (axial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹ 2)
- Trägheitsmoment des Rotors：
- 2,5 gcm²
- Lagerlebensdauer：
- 3,6 x 10^8 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP66 (IEC 60529)
- IP67 (IEC 60529)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –40 °C ... +85 °C
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
