SICK AFM60E-TETL004096 1065680
AFM60E-TETL004096 1065680 SICK
AFM60E-TETL004096
基本信息
型号: AFM60E-TETL004096
订货号: 1065680
参考面价： 695.00 EUR
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 4.096 (12 bit)
- Anzahl der Umdrehungen：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 12 bit x 12 bit (4.096 x 4.096)
- Fehlergrenzen G：
- 0,2° 1)
- Wiederholstandardabweichung σr：
- 0,002° 2)
Schnittstellen
- Kommunikationsschnittstelle：
- SSI
- Kommunikationsschnittstelle Detail：
- SSI + Inkremental / TTL
- Initialisierungszeit：
- 50 ms 1)
- Positionsbildungszeit：
- < 1 µs
- Codeart：
- Gray
- Codeverlauf parametrierbar：
- CW/CCW (V/R̅) parametrierbar
- Taktfrequenz：
- ≤ 1 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
- Impulse pro Umdrehung：
- 1/4 der SSI-Schrittzahl pro Umdrehung
- Ausgabefrequenz：
- ≤ 300 kHz
- Laststrom：
- ≤ 30 mA
Elektrische Daten

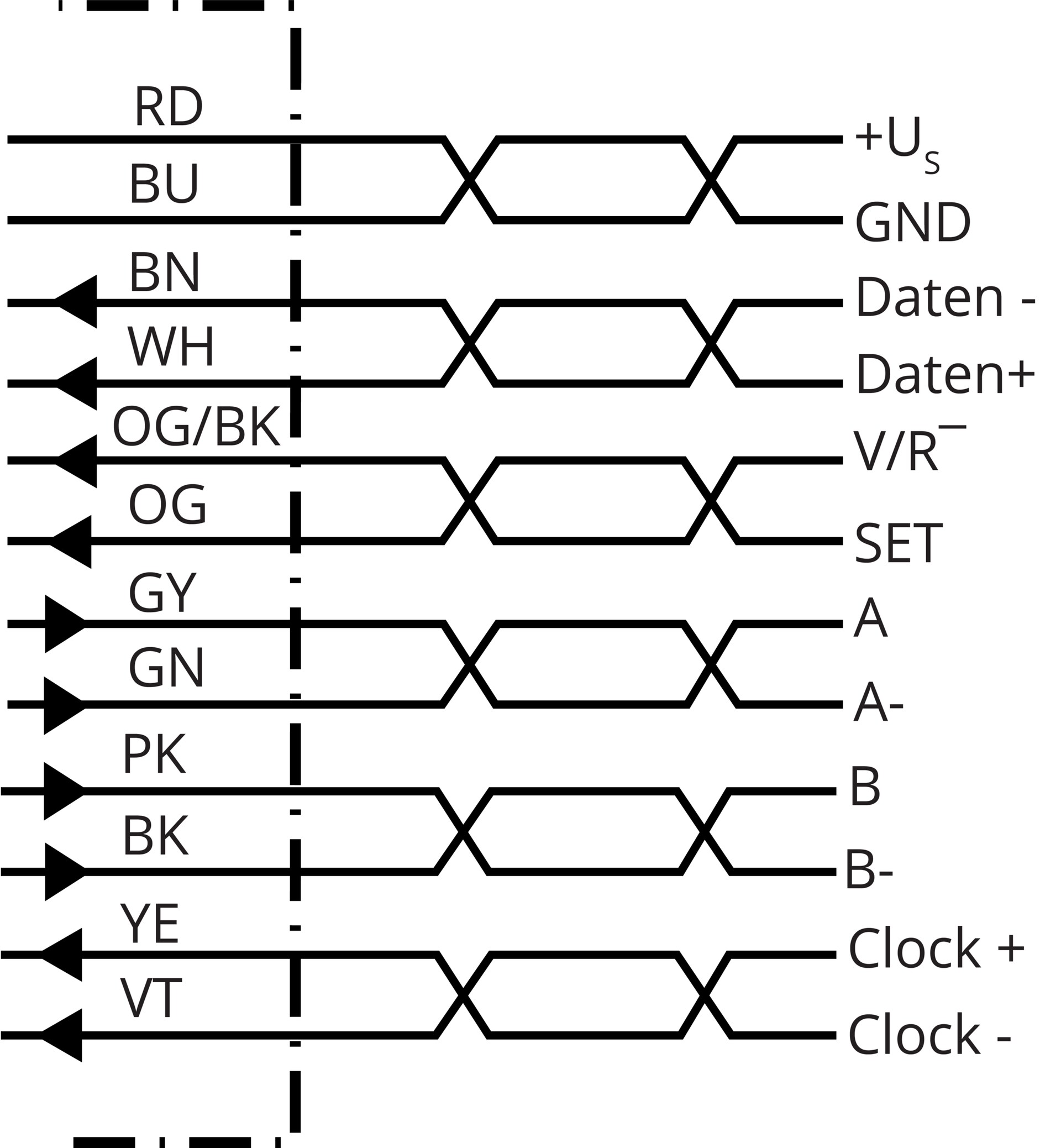

- Anschlussart：
- Leitung, 12-adrig, radial, 3 m
- Versorgungsspannung：
- 4,5 ... 32 V
- Leistungsaufnahme：
- ≤ 0,7 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 250 Jahre (EN ISO 13849-1) 1)

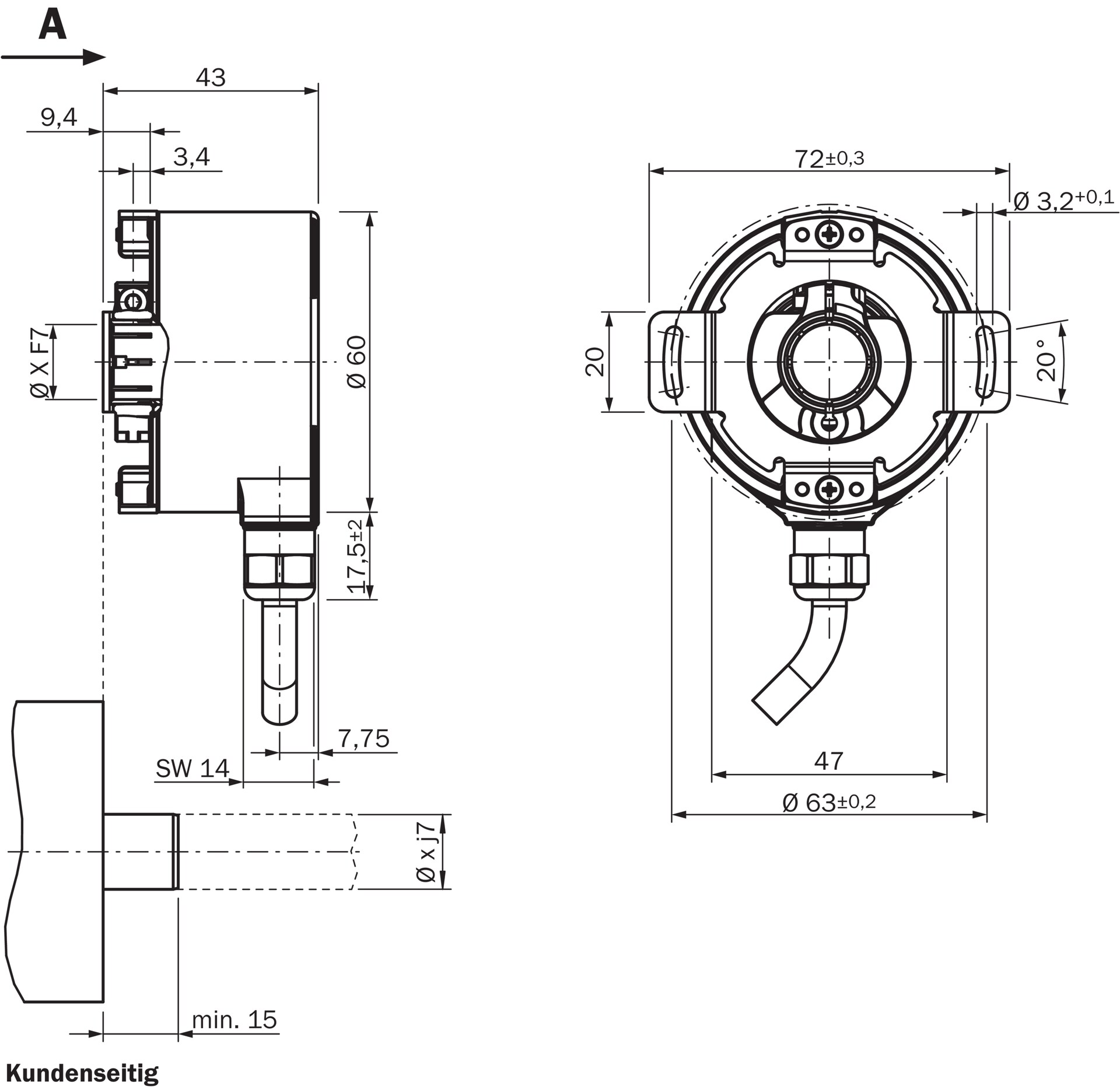

Mechanische Daten
- Mechanische Ausführung：
- Durchsteckhohlwelle
- Wellendurchmesser：
- 12 mm
- Gewicht：
- 0,2 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminiumdruckguss
- Anlaufdrehmoment：
- < 0,8 Ncm (+20 °C)
- Betriebsdrehmoment：
- < 0,6 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,5 mm (axial)
- ± 0,3 mm (radial)
- Zulässige Wellenbewegung dynamisch：
- ± 0,2 mm (axial)
- ± 0,1 mm (radial)
- Betriebsdrehzahl：
- ≤ 9.000 min⁻¹ 2)
- Trägheitsmoment des Rotors：
- 40 gcm²
- Lagerlebensdauer：
- 3,0 x 10^9 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- Schutzart：
- IP65, wellenseitig (IEC 60529)
- IP67, gehäuseseitig (IEC 60529) 2)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- 0 °C ... +85 °C
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 50 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
