SICK AFM60B-BBAK000S31 1093880
AFM60B-BBAK000S31 1093880 SICK
AFM60B-BBAK000S31
基本信息
型号: AFM60B-BBAK000S31
订货号: 1093880
参考面价： 717.00 EUR
Merkmale
- Sonderprodukt：
- ✔
- Besonderheit：
- Kundenspezifisches Etikett
- Standard-Referenzgerät：
- AFM60B-BBAK008192, 1063513
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 8.192 (13 bit)
- Anzahl der Umdrehungen：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 13 bit x 12 bit (8.192 x 4.096)
- Fehlergrenzen G：
- 0,05° 1)
- Wiederholstandardabweichung σr：
- 0,002° 2)
Schnittstellen
- Kommunikationsschnittstelle：
- SSI
- Initialisierungszeit：
- 50 ms 1)
- Positionsbildungszeit：
- < 1 µs
- Codeart：
- Gray
- Codeverlauf parametrierbar：
- CW/CCW (V/R̅) parametrierbar
- Taktfrequenz：
- ≤ 2 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
Elektrische Daten

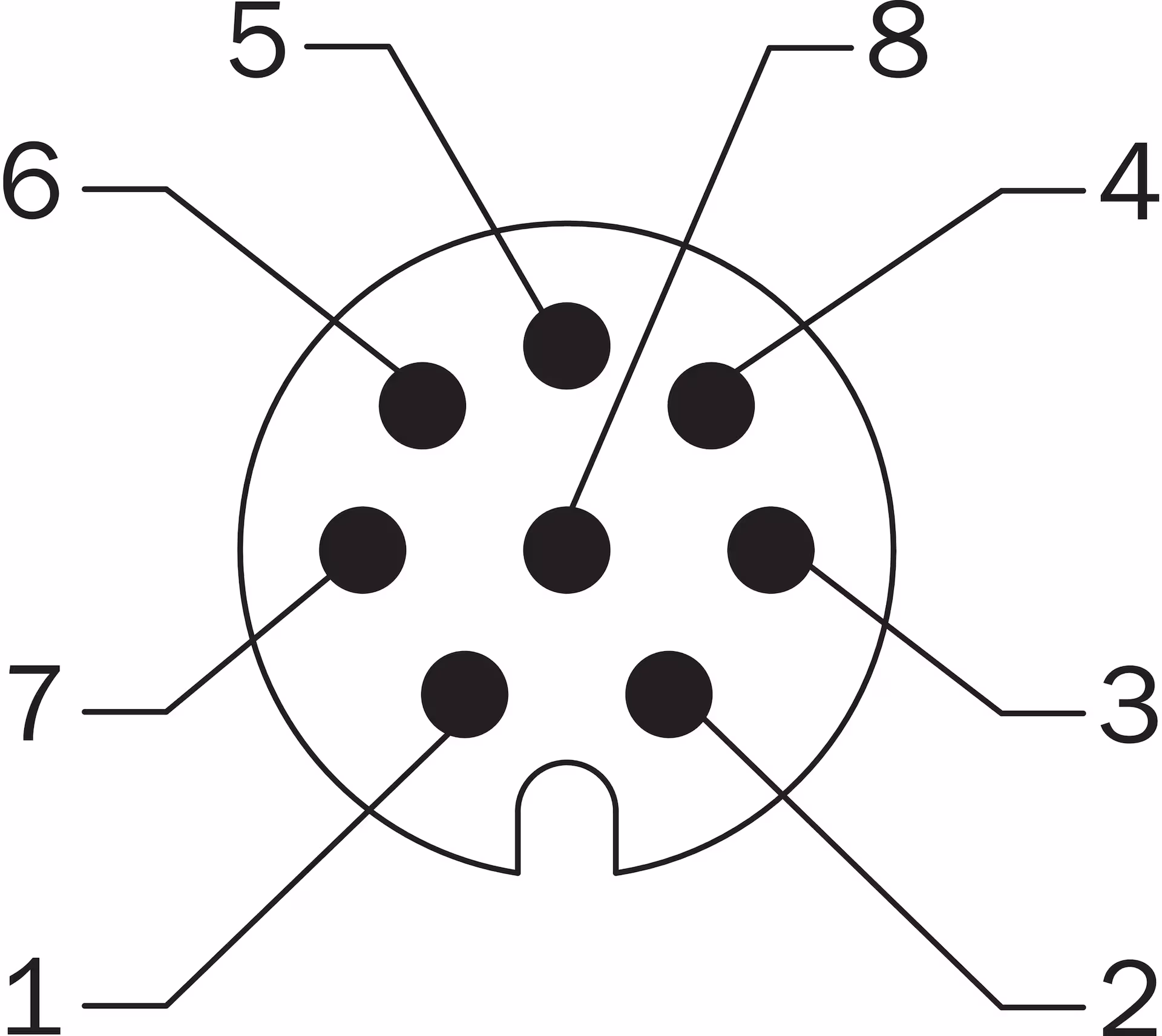

- Anschlussart：
- Leitung, 8-adrig, universal, 1,5 m 1)
- Versorgungsspannung：
- 4,5 ... 32 V DC
- Leistungsaufnahme：
- ≤ 0,7 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 250 Jahre (EN ISO 13849-1) 2)

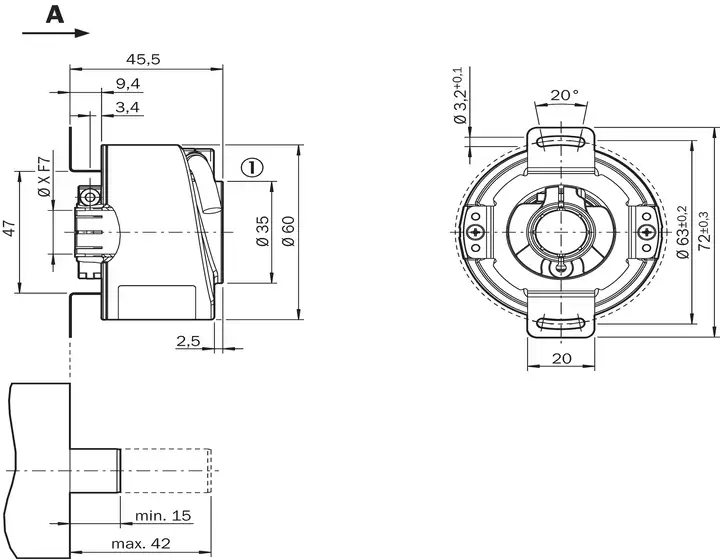

Mechanische Daten
- Mechanische Ausführung：
- Aufsteckhohlwelle
- Wellendurchmesser：
- 8 mm
- Gewicht：
- 0,2 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminiumdruckguss
- Anlaufdrehmoment：
- < 0,8 Ncm (+20 °C)
- Betriebsdrehmoment：
- < 0,6 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,5 mm (axial)
- ± 0,3 mm (radial)
- Zulässige Wellenbewegung dynamisch：
- ± 0,2 mm (axial)
- ± 0,1 mm (radial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹ 2)
- Trägheitsmoment des Rotors：
- 40 gcm²
- Lagerlebensdauer：
- 3,0 x 10^9 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
Klassifikationen
