SICK AFM60A-S4IB018x12 1055334
AFM60A-S4IB018x12 1055334 SICK
AFM60A-S4IB018x12
基本信息
型号: AFM60A-S4IB018x12
订货号: 1055334
参考面价： 841.00 EUR
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 262.144 (18 bit)
- Anzahl der Umdrehungen：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 18 bit x 12 bit (262.144 x 4.096)
- Fehlergrenzen G：
- 0,03° 1)
- Wiederholstandardabweichung σr：
- 0,002° 2)
Schnittstellen
- Kommunikationsschnittstelle：
- EtherNet/IP™
- Encoderprofil：
- V4.1 class3
- Datenübertragungsrate (Baudrate)：
- 10 Mbit/s, 100 Mbit/s
- 传输介质：
- CAT-5e-Leitung
- Initialisierungszeit：
- Ca. 10 s
- RPI (requested packet interval)：
- 5 ms ... 750 ms
- Parametrierdaten：
- Schrittzahl pro Umdrehung
- Anzahl Umdrehungen
- PRESET
- Zählrichtung
- Abtastrate für Geschwindigkeitsberechnung
- Einheit für Ausgabe des Geschwindigkeits -, Beschleunigungs - und Temperaturwerts
- Ausgabe skallierbarer Grenzwerte wie: Positionsbereiche, Geschwindigkeit, Beschleunigung, start-up´s der Drehrichtungen CW/CCW, Drehrichtungswechsel, Betriebsstunden und Stunden der Wellenbewegung (Motion)
- Rundachsfunktionalität
- Heartbeat
- Verfügbare Diagnosedaten：
- Minimale und maximale Temperatur
- Maximale Geschwindigkeit
- Power-On Zähler
- Betriebsstundenzähler Power-On / Motion
- Zähler für Richtungsänderungen / Anzahl Bewegung cw / Anzahl Bewegungen ccw
- Anzahl der Richtungswechsel
- Minimale und maximale Betriebsspannung
- Signalüberwachung für Singleturn und Multiturn
- DLR (Device Level Ring)：
- ✔
Elektrische Daten

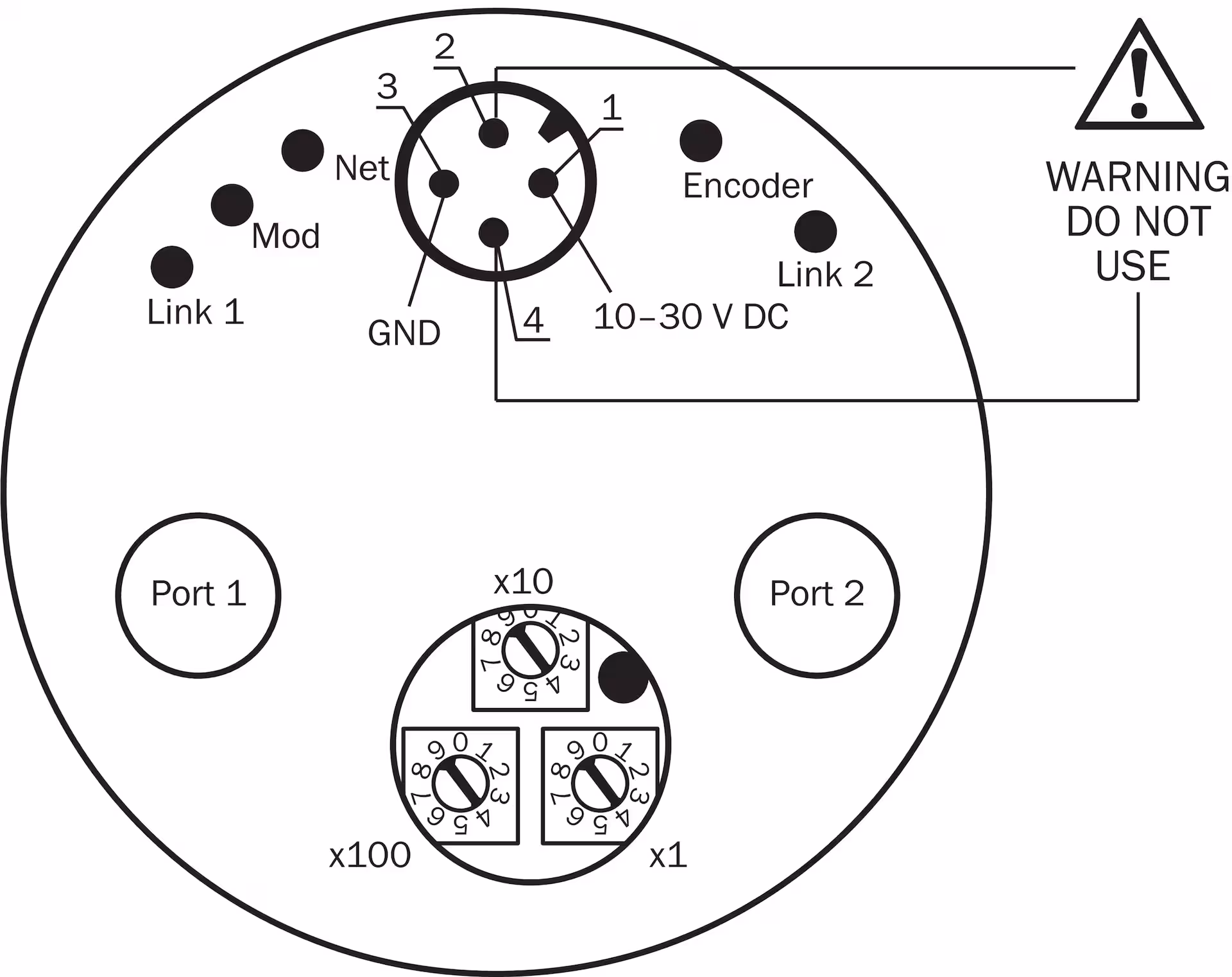

- Anschlussart：
- Stecker, Dose, 1x, 2x, M12, M12, 4-polig, 4-polig, axial, axial 1) 2)
- Versorgungsspannung：
- 10 ... 30 V
- Leistungsaufnahme：
- ≤ 3 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 80 Jahre (EN ISO 13849-1) 3)

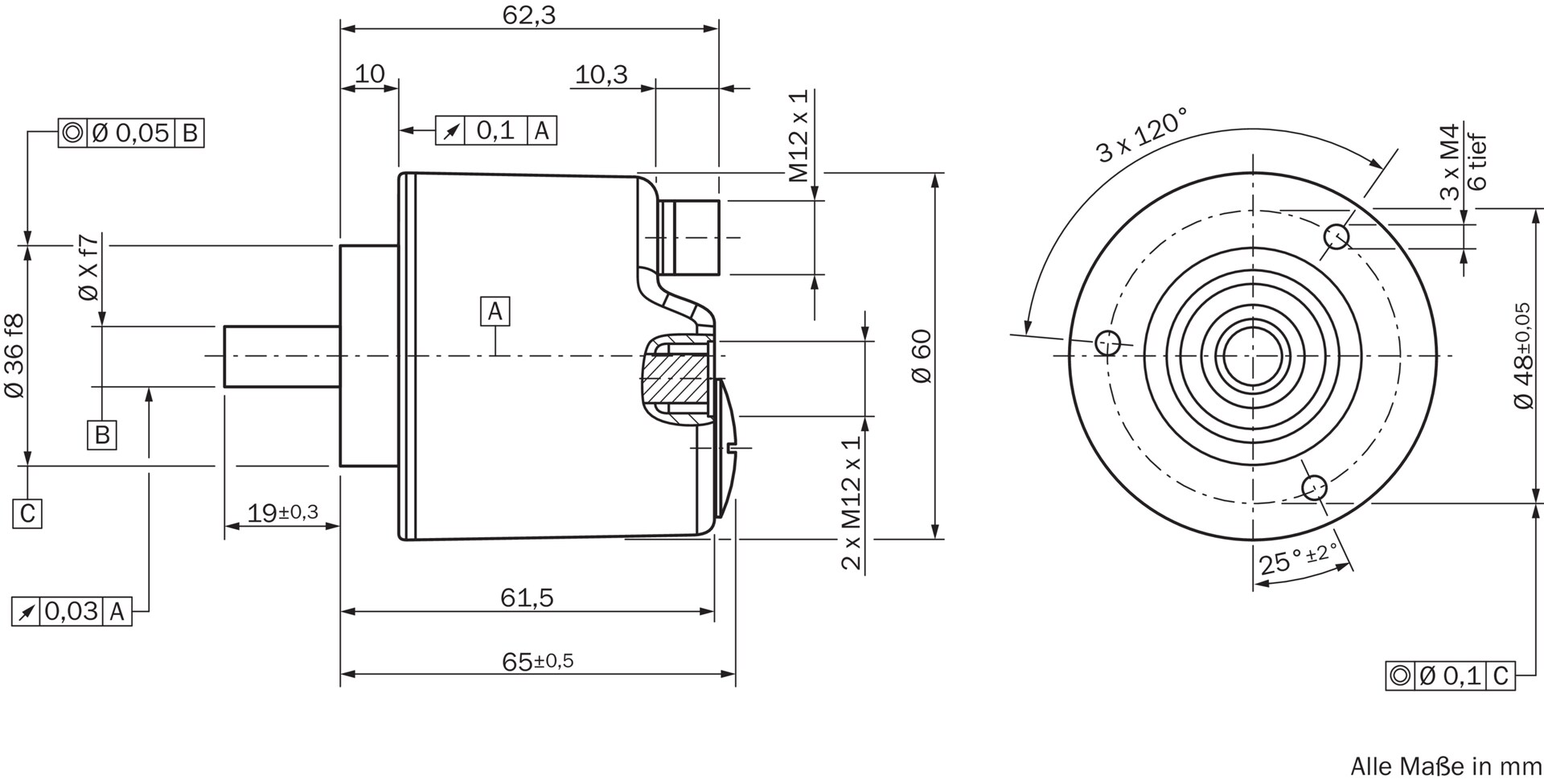

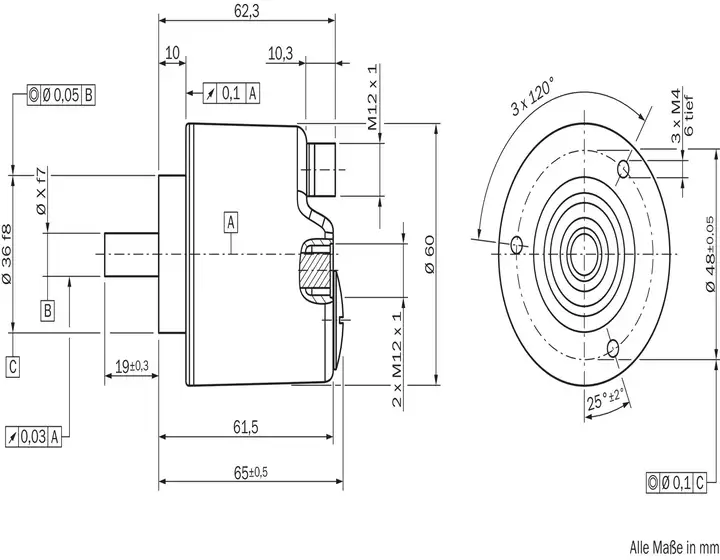

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch

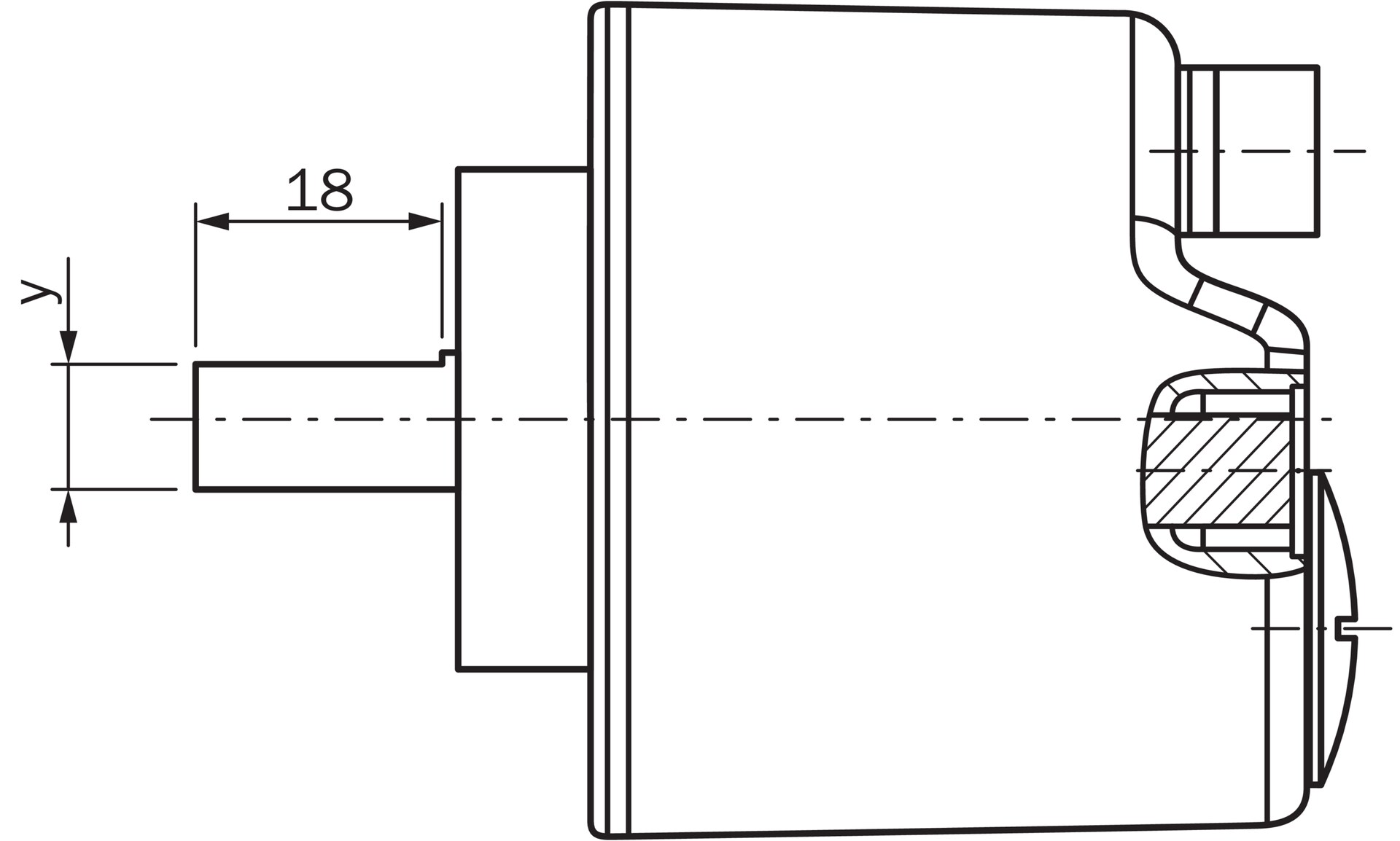

- Wellendurchmesser：
- 10 mm
- Wellenlänge：
- 19 mm
- Gewicht：
- 0,2 kg
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminium
- Anlaufdrehmoment：
- 0,5 Ncm (+20 °C)
- Betriebsdrehmoment：
- 0,3 Ncm (+20 °C)
- Zulässige Wellenbelastung：
- 80 N (radial)
- 40 N (axial)
- Betriebsdrehzahl：
- ≤ 9.000 min⁻¹ 1)
- Trägheitsmoment des Rotors：
- 6,2 gcm²
- Lagerlebensdauer：
- 3 x 10^9 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP65, wellenseitig (IEC 60529)
- IP67, gehäuseseitig (IEC 60529) 1)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –40 °C ... +85 °C
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
