SICK AFM60A-BEAA262144 1054355
AFM60A-BEAA262144 1054355 SICK
AFM60A-BEAA262144
基本信息
型号: AFM60A-BEAA262144
订货号: 1054355
参考面价： 678.00 EUR
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 262.144 (18 bit)
- Anzahl der Umdrehungen：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 18 bit x 12 bit (262.144 x 4.096)
- Fehlergrenzen G：
- 0,03° 1)
- Wiederholstandardabweichung σr：
- 0,002° 2)
Schnittstellen
- Kommunikationsschnittstelle：
- SSI
- Initialisierungszeit：
- 50 ms 1)
- Positionsbildungszeit：
- < 1 µs
- Codeart：
- Gray
- Codeverlauf parametrierbar：
- CW/CCW (V/R̅) parametrierbar
- Taktfrequenz：
- ≤ 2 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
Elektrische Daten
- Anschlussart：

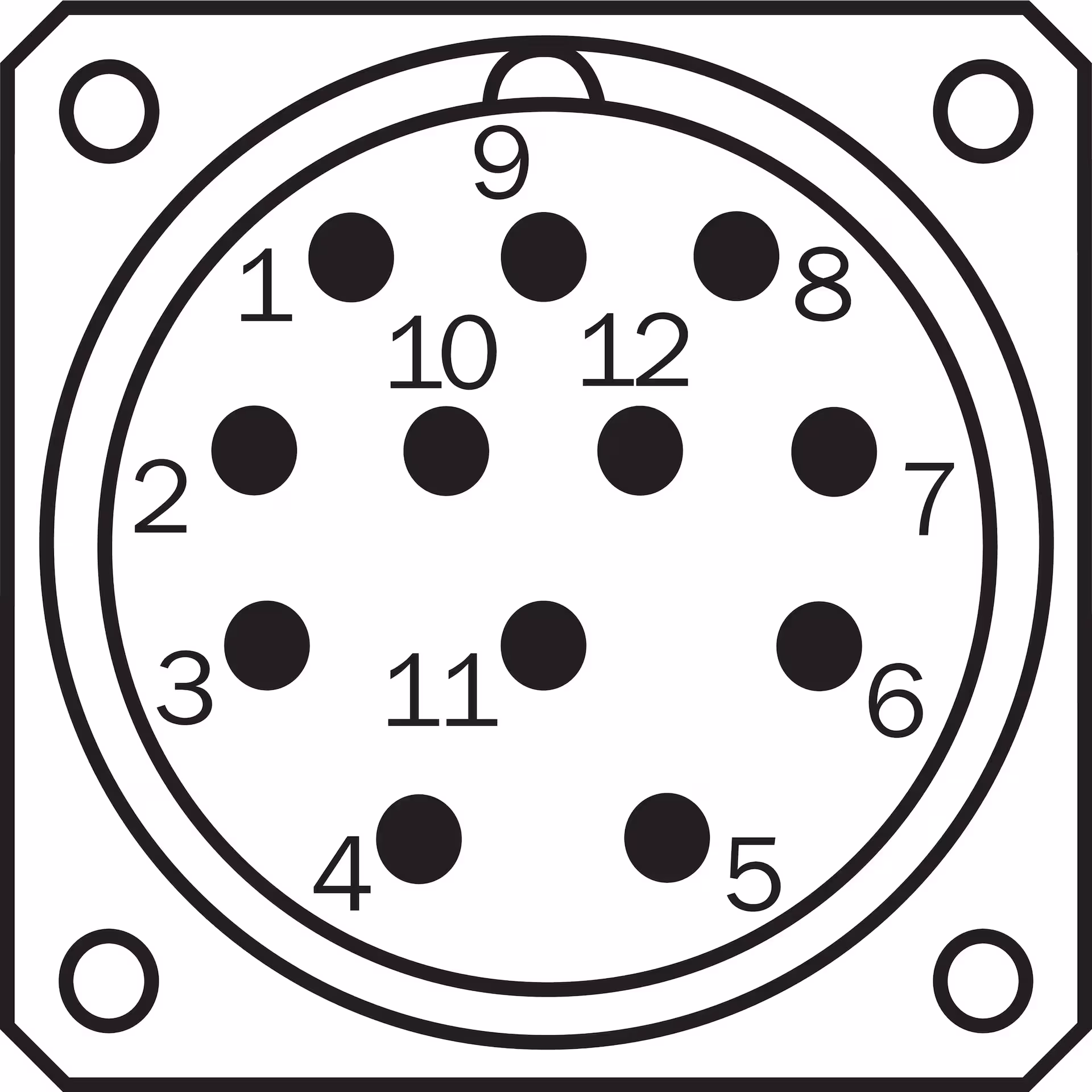

- Stecker, M23, 12-polig, radial
- Versorgungsspannung：
- 4,5 ... 32 V
- Leistungsaufnahme：
- ≤ 0,7 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 250 Jahre (EN ISO 13849-1) 1)
Mechanische Daten
- Mechanische Ausführung：
- Aufsteckhohlwelle
- Wellendurchmesser：
- 12 mm
- Gewicht：
- 0,2 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminiumdruckguss
- Anlaufdrehmoment：
- < 0,8 Ncm (+20 °C)
- Betriebsdrehmoment：
- < 0,6 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,5 mm (axial)
- ± 0,3 mm (radial)
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm (axial)
- ± 0,05 mm (radial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹ 2)
- Trägheitsmoment des Rotors：
- 40 gcm²
- Lagerlebensdauer：
- 3,0 x 10^9 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- Schutzart：
- IP65, wellenseitig (IEC 60529)
- IP67, gehäuseseitig (IEC 60529) 2)
- Zulässige relative Luftfeuchte：
- 90 % (Betauung nicht zulässig)
- Betriebstemperaturbereich：
- –40 °C ... +100 °C 3)
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 60 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
