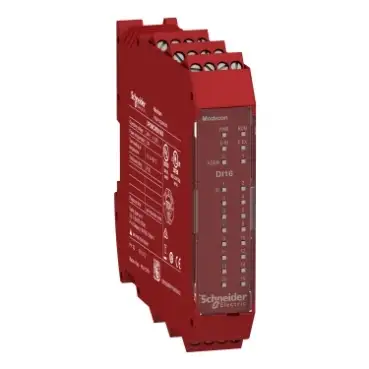

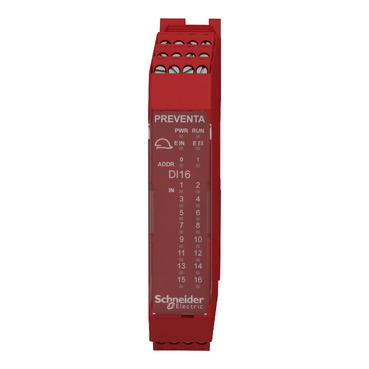

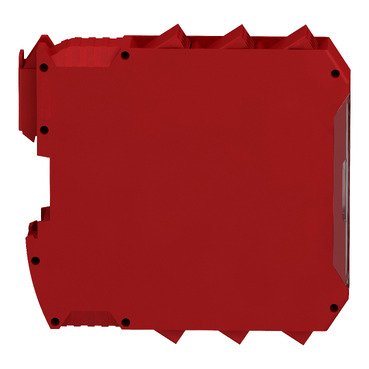

Schneider XPSMCMDI1600
型号: XPSMCMDI1600
Modicon XPSMCM输入扩展模块，16个安全数字输入，螺丝端子
- XPSMCM模块化安全控制器的扩展模块
- 扩展16个数字安全输入
- 通过可拆卸的螺丝端子进行连接
- 绿色优质环保标签可实现可持续发展，并对环境产生影响，实现可持续发展目标
Schneider XPSMCMDI1600 基本属性
净重：0.250 KG
毛重：0.300 KG
长度：23 mm
宽度：115 mm
高度：99 mm
Schneider XPSMCMDI1600 主要特点
- 系列：
- Preventa Sicherheitstechnik
- 产品或组件类型：
- Sicheres Eingangs-Erweiterungsmodul
- 设备的简短描述：
- XPSMCM
- 电气连接：
- Schraubklemme
- [UH，nom]额定工作电压：
- 24 V -20 - +20 % DC
- 输入数量：
- 16 digital
- 输出数量：
- 4 Test für Leitungsüberwachung
- 离散输入类型：
- Isoliert
- 离散输出类型：
- PNP
- 模块的功能：
- Überwachung der Sicherheitserfassung für diskreter Eingang
- Überwachung des Sicherheitsdialogs für diskreter Eingang
Schneider XPSMCMDI1600 主要特点
- 系列：
- Preventa Sicherheitstechnik
- 产品或组件类型：
- Sicheres Eingangs-Erweiterungsmodul
- 设备的简短描述：
- XPSMCM
- 电气连接：
- Schraubklemme
- [UH，nom]额定工作电压：
- 24 V -20 - +20 % DC
- 输入数量：
- 16 digital
- 输出数量：
- 4 Test für Leitungsüberwachung
- 离散输入类型：
- Isoliert
- 离散输出类型：
- PNP
- 模块的功能：
- Überwachung der Sicherheitserfassung für diskreter Eingang
- Überwachung des Sicherheitsdialogs für diskreter Eingang
Schneider XPSMCMDI1600 其他功能
- 最大功耗（W）：
- 3 W
- 功率损耗（W）：
- 3 W
- 集成连接类型：
- Rückwand-Buserweiterung
- 接线板数量：
- 6
- 终端：
- 2 unverlierbare Schraubklemmen, abnehmbare Klemmleiste
- 1 unverlierbare Schraubklemmen, abnehmbare Klemmleiste
- 安全级别：
- Kann Kategorie 4 erreichen entspricht ISO 13849-1
- Kann PL = e erreichen entspricht ISO 13849-1
- Kann SIL 3 erreichen entspricht IEC 61508
- SILCL 3 entspricht IEC 62061
- 质量印章：
- CE
- 离散输入电压：
- 24 V DC
- 本地信号：
- 1 LED grün mit PWR Markierung für Strom EIN
- 1 LED grün mit RUN Markierung für Betrieb (Status)
- 1 LED rot mit E IN Markierung für interner Fehler
- 1 LED rot mit E EX Markierung für externer Fehler
- 2 LEDs orange mit ADDR Markierung für Knoten-Adresse
- 16 LEDs gelb mit IN Markierung für Eingangsstatus
- 电缆横截面：
- 0,2…1,5 mm² - AWG 24 - AWG 16 flexibel Kabelohne Kabelende
- 0,2…2,5 mm² - AWG 24 - AWG 14 flexibel Kabelohne Kabelende
- 0,25…1 mm² - AWG 23 - AWG 18 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
- 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, mit Isolierkragen
- 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
- 0,5…1,5 mm² - AWG 20 - AWG 16 flexibel Kabelmit Aderendhülse, mit Isolierkragen für 2 Adern
- 0,2…1 mm² - AWG 24 - AWG 18 starr Kabelohne Kabelende
- 0,2…2,5 mm² - AWG 24 - AWG 14 starr Kabelohne Kabelende
- 安装支架：
- Omega 35 mm DIN-Schiene entspricht EN 50022
- 深度：
- 22,5 mm
- 身高：
- 99 mm
- 宽度：
- 114,5 mm
- 产品重量：
- 0,25 kg
Schneider XPSMCMDI1600 其他功能
- 最大功耗（W）：
- 3 W
- 功率损耗（W）：
- 3 W
- 集成连接类型：
- Rückwand-Buserweiterung
- 接线板数量：
- 6
- 终端：
- 2 unverlierbare Schraubklemmen, abnehmbare Klemmleiste
- 1 unverlierbare Schraubklemmen, abnehmbare Klemmleiste
- 安全级别：
- Kann Kategorie 4 erreichen entspricht ISO 13849-1
- Kann PL = e erreichen entspricht ISO 13849-1
- Kann SIL 3 erreichen entspricht IEC 61508
- SILCL 3 entspricht IEC 62061
- 质量印章：
- CE
- 离散输入电压：
- 24 V DC
- 本地信号：
- 1 LED grün mit PWR Markierung für Strom EIN
- 1 LED grün mit RUN Markierung für Betrieb (Status)
- 1 LED rot mit E IN Markierung für interner Fehler
- 1 LED rot mit E EX Markierung für externer Fehler
- 2 LEDs orange mit ADDR Markierung für Knoten-Adresse
- 16 LEDs gelb mit IN Markierung für Eingangsstatus
- 电缆横截面：
- 0,2…1,5 mm² - AWG 24 - AWG 16 flexibel Kabelohne Kabelende
- 0,2…2,5 mm² - AWG 24 - AWG 14 flexibel Kabelohne Kabelende
- 0,25…1 mm² - AWG 23 - AWG 18 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
- 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, mit Isolierkragen
- 0,25…2,5 mm² - AWG 23 - AWG 14 flexibel Kabelmit Aderendhülse, ohne Isolierkragen
- 0,5…1,5 mm² - AWG 20 - AWG 16 flexibel Kabelmit Aderendhülse, mit Isolierkragen für 2 Adern
- 0,2…1 mm² - AWG 24 - AWG 18 starr Kabelohne Kabelende
- 0,2…2,5 mm² - AWG 24 - AWG 14 starr Kabelohne Kabelende
- 安装支架：
- Omega 35 mm DIN-Schiene entspricht EN 50022
- 深度：
- 22,5 mm
- 身高：
- 99 mm
- 宽度：
- 114,5 mm
- 产品重量：
- 0,25 kg
Schneider XPSMCMDI1600 装配
- 标准：
- IEC 61800-5-1
- IEC 61508
- ISO 13849-1
- IEC 62061
- 产品认证：
- RCM
- TÜV
- cULus
- Schutzart (IP)：
- IP20 (Gehäuse)
- 工作环境温度：
- -10…55 °C
- 储存环境温度：
- -20…85 °C
- 相对湿度：
- 10…95 %
- 污染程度：
- 2
- [Uimp]设计抗震性：
- 4 kV entspricht IEC 61800-5-1
- 安全性和可靠性数据：
- DC > 99 %
- MTTFd < 100 Jahre hoch
- PFHd = 7,09E-9 1/h
- 隔离：
- 250 V AC zwischen Stromversorgung und Gehäuse entspricht IEC 61800-5-1
- 浪涌类别：
- II
- 电磁兼容性：
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht IEC 61000-4-3
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 30 V/m (1,4 - 2 GHz) entspricht IEC 61000-4-3
- 抗振动性：
- +/-0,35 mm (f= 10…55 Hz) entspricht IEC 61496-1
- 抗冲击性：
- 10 Gn (Dauer = 16 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 61496-1
- 一生：
- 20 Jahr(e)
Schneider XPSMCMDI1600 装配
- 标准：
- IEC 61800-5-1
- IEC 61508
- ISO 13849-1
- IEC 62061
- 产品认证：
- RCM
- TÜV
- cULus
- Schutzart (IP)：
- IP20 (Gehäuse)
- 工作环境温度：
- -10…55 °C
- 储存环境温度：
- -20…85 °C
- 相对湿度：
- 10…95 %
- 污染程度：
- 2
- [Uimp]设计抗震性：
- 4 kV entspricht IEC 61800-5-1
- 安全性和可靠性数据：
- DC > 99 %
- MTTFd < 100 Jahre hoch
- PFHd = 7,09E-9 1/h
- 隔离：
- 250 V AC zwischen Stromversorgung und Gehäuse entspricht IEC 61800-5-1
- 浪涌类别：
- II
- 电磁兼容性：
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (bei Kontakt) entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 20 kV (an der Luft) entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 - 1.000 MHz) entspricht IEC 61000-4-3
- Suszeptibilität gegen elektromagnetische Felder - Teststufe: 30 V/m (1,4 - 2 GHz) entspricht IEC 61000-4-3
- 抗振动性：
- +/-0,35 mm (f= 10…55 Hz) entspricht IEC 61496-1
- 抗冲击性：
- 10 Gn (Dauer = 16 ms) für 1.000 Stöße auf jeder Achse entspricht IEC 61496-1
- 一生：
- 20 Jahr(e)
Schneider XPSMCMDI1600 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 4,400 cm
- VPE 1宽度：
- 12,800 cm
- VPE 1长度：
- 16,400 cm
- VPE 1重量：
- 241,000 g
- VPE 2类型：
- S01
- VPE 2数量：
- 6
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 15,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 1,700 kg
Schneider XPSMCMDI1600 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 4,400 cm
- VPE 1宽度：
- 12,800 cm
- VPE 1长度：
- 16,400 cm
- VPE 1重量：
- 241,000 g
- VPE 2类型：
- S01
- VPE 2数量：
- 6
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 15,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 1,700 kg
Schneider XPSMCMDI1600 合同担保
- 保证：
- 18 Monate
Schneider XPSMCMDI1600 合同担保
- 保证：
- 18 Monate
