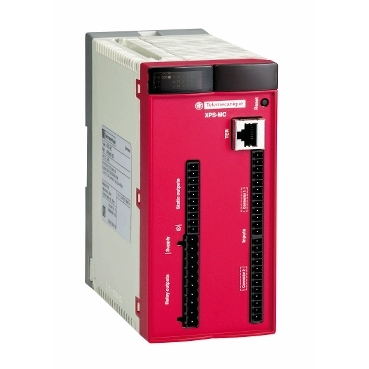

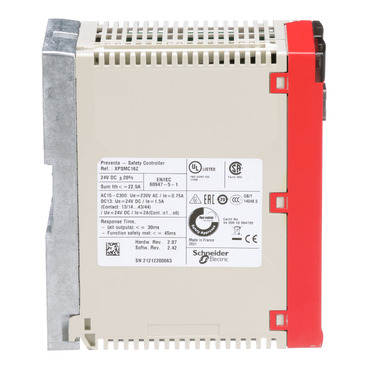

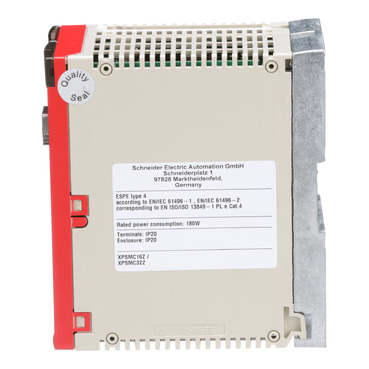

Schneider XPSMC16Z

型号: XPSMC16Z
紧凑型安全控制器，16输入，8输出，Modbus
  • 产品的环保性更多信息

Schneider XPSMC16Z 基本属性

净重：0.820 KG
长度：153 mm
宽度：74 mm
高度：152 mm

Schneider XPSMC16Z 主要特点

系列：
Preventa Sicherheitstechnik
产品或组件类型：
Konfigurierbare Sicherheitssteuerung
安全模块的名称：
XPSMC
安全使用类别：
  • Kategorie 4 maximal entspricht EN 954-1/EN/ISO 13849-1
  • PLE maximal entspricht ISO 13849-1
  • SIL 3 maximal entspricht IEC 61508
启动类型：
Konfigurierbar
标准：
  • EN 574/ISO 13851
  • EN 1760-1/ISO 13856-1
  • IEC 61496-1
  • IEC 60204-1
  • IEC 61508
  • IEC 60947-5-1
  • EN 954-1/EN/ISO 13849-1
产品认证：
  • TÜV
  • UL
  • CSA
[UH，nom]额定工作电压：
24 V DC -20 - +20 %
输入数量：
16
通信端口协议：
Modbus mit 1 RJ45 Anschluss(e), serielle Leitung, Übertragungsrate: 1.200 bps, 2.400 bps, 4.800 bps, 9.600 bps oder 19.200 bps
安全级别：
  • Kann PL e/Kategorie 4 erreichen entspricht EN 954-1/EN/ISO 13849-1
  • Kann SIL 3 erreichen entspricht IEC 61508

Schneider XPSMC16Z 主要特点

系列：
Preventa Sicherheitstechnik
产品或组件类型：
Konfigurierbare Sicherheitssteuerung
安全模块的名称：
XPSMC
安全使用类别：
  • Kategorie 4 maximal entspricht EN 954-1/EN/ISO 13849-1
  • PLE maximal entspricht ISO 13849-1
  • SIL 3 maximal entspricht IEC 61508
启动类型：
Konfigurierbar
标准：
  • EN 574/ISO 13851
  • EN 1760-1/ISO 13856-1
  • IEC 61496-1
  • IEC 60204-1
  • IEC 61508
  • IEC 60947-5-1
  • EN 954-1/EN/ISO 13849-1
产品认证：
  • TÜV
  • UL
  • CSA
[UH，nom]额定工作电压：
24 V DC -20 - +20 %
输入数量：
16
通信端口协议：
Modbus mit 1 RJ45 Anschluss(e), serielle Leitung, Übertragungsrate: 1.200 bps, 2.400 bps, 4.800 bps, 9.600 bps oder 19.200 bps
安全级别：
  • Kann PL e/Kategorie 4 erreichen entspricht EN 954-1/EN/ISO 13849-1
  • Kann SIL 3 erreichen entspricht IEC 61508

Schneider XPSMC16Z 其他功能

模块的功能：
  • Dynamische Überwachung von Hydraulikventilen an linearen Pressen
  • Exzenterpresse
  • Not-Aus-Überwachung, mit oder ohne Zeitverzögerung, 1- oder 2-kanalige Verdrahtung
  • Aktivieren der Schalterüberwachung, 2 oder 3 Kontakte
  • Fußschalterüberwachung
  • Überwachung von Spritzgusspressen und Blasformmaschinen
  • Schutztürüberwachung mit 1 oder 2 Endschaltern
  • Hydraulikpresse
  • Überwachung Magnetschalter Kategorie 4 entspricht EN/IEC 61496
  • Überwachung des Sicherheitsanschlags im oberen Totpunkt der Exzenterpresse Kategorie 3 entspricht EN 574/ISO 13851
  • Stummschaltfunktion von Lichtvorhängen
  • Wahlschalter
  • Überwachung Sicherheitsmatte
  • Verzögerungen Sicherheitszeit
  • Wellen-/Kettenbruchmonitor
  • Erkennung der Nullgeschwindigkeit
  • Überwachung Lichtvorhang Kategorie 4 entspricht IEC 61496
  • Zwei-Hand-Steuerung Kategorie 3 entspricht EN 574/ISO 13851
输入之间的同步时间：
Je nach gewählter Konfiguration
功耗（W）：
12 W
输入保护类型：
Externe Sicherung 16 A
[Uc]控制电路电压：
28,8 V
最大导线电阻：
100 Ohm <2000 m
输出类型：
  • 2 Relais, 2 Schließer (4 Schließer insgesamt) Schaltkreis(e)
  • Fester Zustand, 6 Schaltkreis(e), spannungsfrei
关闭电源：
  • 180 VA Halten AC-15 C300 Relaisausgang
  • 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
关闭电源：
  • 2 A bei 24 V für statische Ausgangsschaltung
  • 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
热输出电流：
  • 4 A für beide Ausgänge gleichzeitig
  • 6 für 1 Ausgang und 2 für den anderen für Relaisausgang
[ih]露天的常规热流：
  • 16 A für Relaisausgang
  • 6,5 A für statische Ausgangsschaltung
相关套期保值：
  • 16 A gL für Stromversorgung
  • 4 A gL für Relaisausgang
  • 6 A flinke Feinsicherung für Relaisausgang
最小输出电流：
10 mA für Relaisausgang
最小输出电压：
17 V für Relaisausgang
[tA]响应时间：
Konfigurierbar: 20 ms oder 30 ms mit Software XPSMCWIN
[Ui]设计绝缘电压：
300 V (Verschmutzungsgrad 2) entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
[Uimp]设计抗震性：
4 kV Überspannungskategorie III entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
访问方法：
Slave
Exchange大小：
14 Worte
地址数量：
1…247 für Modbus
对等：
  • Gerade für Modbus
  • Nein für Modbus
  • Ungerade für Modbus
数据格式：
  • 1 Startbit/8 Datenbits
  • 1 Stoppbit gerade oder ungerade
  • 2 Stoppbits ohne Parität
  • RTU-Modus (Remote Terminal Unit)
支持的Modbus功能：
  • 01: 8-bit Ausgangsdaten/32-bit Eingangsdaten
  • 02: 32-bit Eingangsdaten/8-bit Ausgangsdaten
  • 03: Informationen und Fehlermeldungen
本地信号：
30 LEDs
安装支架：
Montageplatte
深度：
153 mm
身高：
151,5 mm
宽度：
74 mm
产品重量：
0,82 kg

Schneider XPSMC16Z 其他功能

模块的功能：
  • Dynamische Überwachung von Hydraulikventilen an linearen Pressen
  • Exzenterpresse
  • Not-Aus-Überwachung, mit oder ohne Zeitverzögerung, 1- oder 2-kanalige Verdrahtung
  • Aktivieren der Schalterüberwachung, 2 oder 3 Kontakte
  • Fußschalterüberwachung
  • Überwachung von Spritzgusspressen und Blasformmaschinen
  • Schutztürüberwachung mit 1 oder 2 Endschaltern
  • Hydraulikpresse
  • Überwachung Magnetschalter Kategorie 4 entspricht EN/IEC 61496
  • Überwachung des Sicherheitsanschlags im oberen Totpunkt der Exzenterpresse Kategorie 3 entspricht EN 574/ISO 13851
  • Stummschaltfunktion von Lichtvorhängen
  • Wahlschalter
  • Überwachung Sicherheitsmatte
  • Verzögerungen Sicherheitszeit
  • Wellen-/Kettenbruchmonitor
  • Erkennung der Nullgeschwindigkeit
  • Überwachung Lichtvorhang Kategorie 4 entspricht IEC 61496
  • Zwei-Hand-Steuerung Kategorie 3 entspricht EN 574/ISO 13851
输入之间的同步时间：
Je nach gewählter Konfiguration
功耗（W）：
12 W
输入保护类型：
Externe Sicherung 16 A
[Uc]控制电路电压：
28,8 V
最大导线电阻：
100 Ohm <2000 m
输出类型：
  • 2 Relais, 2 Schließer (4 Schließer insgesamt) Schaltkreis(e)
  • Fester Zustand, 6 Schaltkreis(e), spannungsfrei
关闭电源：
  • 180 VA Halten AC-15 C300 Relaisausgang
  • 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
关闭电源：
  • 2 A bei 24 V für statische Ausgangsschaltung
  • 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
热输出电流：
  • 4 A für beide Ausgänge gleichzeitig
  • 6 für 1 Ausgang und 2 für den anderen für Relaisausgang
[ih]露天的常规热流：
  • 16 A für Relaisausgang
  • 6,5 A für statische Ausgangsschaltung
相关套期保值：
  • 16 A gL für Stromversorgung
  • 4 A gL für Relaisausgang
  • 6 A flinke Feinsicherung für Relaisausgang
最小输出电流：
10 mA für Relaisausgang
最小输出电压：
17 V für Relaisausgang
[tA]响应时间：
Konfigurierbar: 20 ms oder 30 ms mit Software XPSMCWIN
[Ui]设计绝缘电压：
300 V (Verschmutzungsgrad 2) entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
[Uimp]设计抗震性：
4 kV Überspannungskategorie III entspricht IEC 60647-5-1, DIN VDE 0110 Teil 1
访问方法：
Slave
Exchange大小：
14 Worte
地址数量：
1…247 für Modbus
对等：
  • Gerade für Modbus
  • Nein für Modbus
  • Ungerade für Modbus
数据格式：
  • 1 Startbit/8 Datenbits
  • 1 Stoppbit gerade oder ungerade
  • 2 Stoppbits ohne Parität
  • RTU-Modus (Remote Terminal Unit)
支持的Modbus功能：
  • 01: 8-bit Ausgangsdaten/32-bit Eingangsdaten
  • 02: 32-bit Eingangsdaten/8-bit Ausgangsdaten
  • 03: Informationen und Fehlermeldungen
本地信号：
30 LEDs
安装支架：
Montageplatte
深度：
153 mm
身高：
151,5 mm
宽度：
74 mm
产品重量：
0,82 kg

Schneider XPSMC16Z 装配

Schutzart (IP)：
IP20 entspricht IEC 60529
工作环境温度：
-10…55 °C
储存环境温度：
-25…85 °C

Schneider XPSMC16Z 装配

Schutzart (IP)：
IP20 entspricht IEC 60529
工作环境温度：
-10…55 °C
储存环境温度：
-25…85 °C

Schneider XPSMC16Z 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
9,600 cm
VPE 1宽度：
18,000 cm
VPE 1长度：
26,000 cm
VPE 1重量：
1,185 kg
VPE 2类型：
S04
VPE 2数量：
6
VPE 2高度：
30,000 cm
VPE 2宽度：
40,000 cm
VPE 2长度：
60,000 cm
VPE 2重量：
7,950 kg

Schneider XPSMC16Z 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
9,600 cm
VPE 1宽度：
18,000 cm
VPE 1长度：
26,000 cm
VPE 1重量：
1,185 kg
VPE 2类型：
S04
VPE 2数量：
6
VPE 2高度：
30,000 cm
VPE 2宽度：
40,000 cm
VPE 2长度：
60,000 cm
VPE 2重量：
7,950 kg

Schneider XPSMC16Z 合同担保

保证：
18 months

Schneider XPSMC16Z 合同担保

保证：
18 months
