法国Schneider

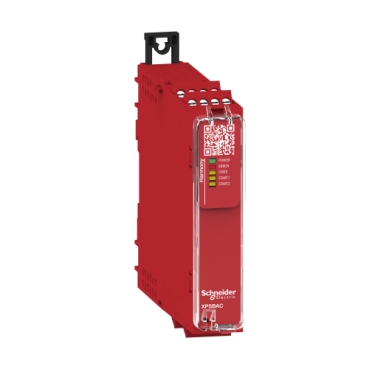

Schneider XPSBAC34AP
型号: XPSBAC34AP
安全继电器，Harmony XPSB，1功能，1电路，PLe/Kat4/SIL3，4S 2Ö，48-240VAC/DC，螺钉
- 用于PL e/类别4/SIL3以下安全应用的安全继电器
- 用于集成到设备电源中的基本安全功能
- 用于紧急停止、紧急停止、带开启触点的安全开关
- 通过选择连接启动反馈电路（EDM）条件：自动、手动、监控
- 输出：4个连接器，2个开启器，电源：48-240 VAC/DC
- 产品的环保性更多信息
Schneider XPSBAC34AP 基本属性
净重：0.200 KG
长度：120 mm
宽度：23 mm
高度：100 mm
Schneider XPSBAC34AP 主要特点
- 系列：
- Harmony Sicherheitsautomatisierung
- 产品或组件类型：
- Sicherheitsmodul
- 安全模块的名称：
- XPSBAC
- 安全模块的应用：
- Für Not-Halt- und Schutztüranwendungen
- 模块的功能：
- Not-Halt mit 2 Ö
- Schutztürüberwachung mit 1 oder 2 Endschaltern
- 安全级别：
- Kann PL e/Kategorie 4 erreichen für Relais-Schließerkontakt entspricht ISO 13849-1
- Kann SILCL 3 erreichen für Relais-Schließerkontakt entspricht IEC 62061
- Kann SIL 3 erreichen für Relais-Schließerkontakt entspricht IEC 61508
- Bis zu PL c/Kategorie 1 für Relais-Öffnerkontakt entspricht ISO 13849-1
- Bis zu SILCL1 für Relais-Öffnerkontakt entspricht IEC 62061
- Kann SIL 1 erreichen für Relais-Öffnerkontakt entspricht IEC 61508
- 安全性和可靠性数据：
- MTTFd > 30 Jahre entspricht ISO 13849-1 für Relais-Schließerkontakt
- Dcavg >= 99 % entspricht ISO 13849-1 für Relais-Schließerkontakt
- PFHd = 1.01E-09 entspricht ISO 13849-1 für Relais-Schließerkontakt
- HFT = 1 entspricht IEC 62061 für Relais-Schließerkontakt
- PFHd = 1.01E-09 entspricht IEC 62061 für Relais-Schließerkontakt
- SFF > 99% entspricht IEC 62061 für Relais-Schließerkontakt
- HFT = 1 entspricht IEC 61508-1 für Relais-Schließerkontakt
- PFHd = 1.01E-09 entspricht IEC 61508-1 für Relais-Schließerkontakt
- SFF > 99% entspricht IEC 61508-1 für Relais-Schließerkontakt
- Typ = B entspricht IEC 61508-1 für Relais-Schließerkontakt
- MTTFd > 30 Jahre entspricht ISO 13849-1 für Relais-Öffnerkontakt
- DC > 60 % entspricht ISO 13849-1 für Relais-Öffnerkontakt
- PFHd = 1.01E-09 entspricht ISO 13849-1 für Relais-Öffnerkontakt
- HFT = 0 entspricht IEC 62061 für Relais-Öffnerkontakt
- PFHd = 1.01E-09 entspricht IEC 62061 für Relais-Öffnerkontakt
- SFF > 60% entspricht IEC 62061 für Relais-Öffnerkontakt
- HFT = 0 entspricht IEC 61508-1 für Relais-Öffnerkontakt
- PFHd = 1.01E-09 entspricht IEC 61508-1 für Relais-Öffnerkontakt
- SFF > 60% entspricht IEC 61508-1 für Relais-Öffnerkontakt
- Typ = B entspricht IEC 61508-1 für Relais-Öffnerkontakt
- 电路类型：
- Öffnerpaar
- 终端：
- Abnehmbare Schraubklemmleiste, 0,2 - 2,5 mm² starr oder flexibel
- Abnehmbare Schraubklemmleiste, 0,25 - 2,5 mm² flexibel mit Aderendhülse Einzelader
- Abnehmbare Schraubklemmleiste, 0,2 - 1,5 mm² starr oder flexibel Doppelader
- Abnehmbare Schraubklemmleiste, 2x 0,25-1 mm² flexibel mit Aderendhülse ohne Aderendhülse, mit Isolierkragen
- Abnehmbare Schraubklemmleiste, 2x 0,5-1,5 mm² flexibel mit Aderendhülse mit Aderendhülse, mit Isolierkragen
- [UH，nom]额定工作电压：
- 48-240 V AC -15 - +10 %
- 48-240 V DC -20 - +20 %
Schneider XPSBAC34AP 主要特点
- 系列：
- Harmony Sicherheitsautomatisierung
- 产品或组件类型：
- Sicherheitsmodul
- 安全模块的名称：
- XPSBAC
- 安全模块的应用：
- Für Not-Halt- und Schutztüranwendungen
- 模块的功能：
- Not-Halt mit 2 Ö
- Schutztürüberwachung mit 1 oder 2 Endschaltern
- 安全级别：
- Kann PL e/Kategorie 4 erreichen für Relais-Schließerkontakt entspricht ISO 13849-1
- Kann SILCL 3 erreichen für Relais-Schließerkontakt entspricht IEC 62061
- Kann SIL 3 erreichen für Relais-Schließerkontakt entspricht IEC 61508
- Bis zu PL c/Kategorie 1 für Relais-Öffnerkontakt entspricht ISO 13849-1
- Bis zu SILCL1 für Relais-Öffnerkontakt entspricht IEC 62061
- Kann SIL 1 erreichen für Relais-Öffnerkontakt entspricht IEC 61508
- 安全性和可靠性数据：
- MTTFd > 30 Jahre entspricht ISO 13849-1 für Relais-Schließerkontakt
- Dcavg >= 99 % entspricht ISO 13849-1 für Relais-Schließerkontakt
- PFHd = 1.01E-09 entspricht ISO 13849-1 für Relais-Schließerkontakt
- HFT = 1 entspricht IEC 62061 für Relais-Schließerkontakt
- PFHd = 1.01E-09 entspricht IEC 62061 für Relais-Schließerkontakt
- SFF > 99% entspricht IEC 62061 für Relais-Schließerkontakt
- HFT = 1 entspricht IEC 61508-1 für Relais-Schließerkontakt
- PFHd = 1.01E-09 entspricht IEC 61508-1 für Relais-Schließerkontakt
- SFF > 99% entspricht IEC 61508-1 für Relais-Schließerkontakt
- Typ = B entspricht IEC 61508-1 für Relais-Schließerkontakt
- MTTFd > 30 Jahre entspricht ISO 13849-1 für Relais-Öffnerkontakt
- DC > 60 % entspricht ISO 13849-1 für Relais-Öffnerkontakt
- PFHd = 1.01E-09 entspricht ISO 13849-1 für Relais-Öffnerkontakt
- HFT = 0 entspricht IEC 62061 für Relais-Öffnerkontakt
- PFHd = 1.01E-09 entspricht IEC 62061 für Relais-Öffnerkontakt
- SFF > 60% entspricht IEC 62061 für Relais-Öffnerkontakt
- HFT = 0 entspricht IEC 61508-1 für Relais-Öffnerkontakt
- PFHd = 1.01E-09 entspricht IEC 61508-1 für Relais-Öffnerkontakt
- SFF > 60% entspricht IEC 61508-1 für Relais-Öffnerkontakt
- Typ = B entspricht IEC 61508-1 für Relais-Öffnerkontakt
- 电路类型：
- Öffnerpaar
- 终端：
- Abnehmbare Schraubklemmleiste, 0,2 - 2,5 mm² starr oder flexibel
- Abnehmbare Schraubklemmleiste, 0,25 - 2,5 mm² flexibel mit Aderendhülse Einzelader
- Abnehmbare Schraubklemmleiste, 0,2 - 1,5 mm² starr oder flexibel Doppelader
- Abnehmbare Schraubklemmleiste, 2x 0,25-1 mm² flexibel mit Aderendhülse ohne Aderendhülse, mit Isolierkragen
- Abnehmbare Schraubklemmleiste, 2x 0,5-1,5 mm² flexibel mit Aderendhülse mit Aderendhülse, mit Isolierkragen
- [UH，nom]额定工作电压：
- 48-240 V AC -15 - +10 %
- 48-240 V DC -20 - +20 %
Schneider XPSBAC34AP 其他功能
- 输入之间的同步时间：
- Unbegrenzt
- 启动类型：
- Automatisch/manuell/überwacht
- 功耗（W）：
- 2,0 W 48-240 V DC
- 功耗（VA）：
- 6,0 VA 48-240 V AC 50/60 Hz
- 输入保护类型：
- Intern, elektronisch
- 安全输出：
- 4S + 2Ö
- 安全入口：
- 0
- 输入兼容性：
- Öffnerkreis entspricht ISO 14119
- Positionsschalter entspricht ISO 14119
- Mechanischer Kontakt entspricht ISO 14119
- Öffnerkreis entspricht ISO 13850
- 输入端子：
- Stromversorgung
- 标称工作电流Ie：
- 5 A AC-1 für Relais-Schließerkontakt
- 3 A AC-15 für Relais-Schließerkontakt
- 5 A DC-1 für Relais-Schließerkontakt
- 3 A DC-13 für Relais-Schließerkontakt
- 3 A AC-1 für Relais-Öffnerkontakt
- 1 A AC-15 für Relais-Öffnerkontakt
- 3 A DC-1 für Relais-Öffnerkontakt
- 1 A DC-13 für Relais-Öffnerkontakt
- 税收产出：
- 0
- [ih]露天的常规热流：
- 6 A
- 相关套期保值：
- 10 A gG für Schließerrelais Ausgangskreis entspricht IEC 60947-1
- 最小输出电流：
- 10 mA für Relaisausgang
- 最小输出电压：
- 5 V für Relaisausgang
- [tA]响应时间：
- 60 ms bei 48 - 240 V AC/DC
- [Ui]设计绝缘电压：
- 300 V (Verschmutzungsgrad 2) entspricht IEC 60947-1
- [Uimp]设计抗震性：
- 4 kV Überspannungskategorie II entspricht IEC 60947-1
- 本地信号：

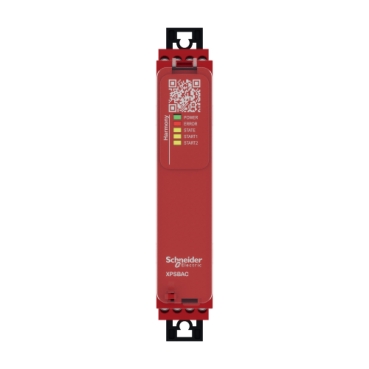

- LED grün mit POWER Markierung für Strom EIN
- LED rot mit ERROR Markierung für Fehler
- LED gelb mit STATE Markierung für Status
- LED gelb mit START1 Markierung für Start-Eingang
- LED gelb mit START2 Markierung für Start-Eingang
- 安装支架：
- 35 mm symmetrische DIN-Schiene
- 深度：
- 120 mm
- 身高：
- 100 mm
- 宽度：
- 22,5 mm
- 产品重量：
- 0,200 kg
Schneider XPSBAC34AP 其他功能
- 输入之间的同步时间：
- Unbegrenzt
- 启动类型：
- Automatisch/manuell/überwacht
- 功耗（W）：
- 2,0 W 48-240 V DC
- 功耗（VA）：
- 6,0 VA 48-240 V AC 50/60 Hz
- 输入保护类型：
- Intern, elektronisch
- 安全输出：
- 4S + 2Ö
- 安全入口：
- 0
- 输入兼容性：
- Öffnerkreis entspricht ISO 14119
- Positionsschalter entspricht ISO 14119
- Mechanischer Kontakt entspricht ISO 14119
- Öffnerkreis entspricht ISO 13850
- 输入端子：
- Stromversorgung
- 标称工作电流Ie：
- 5 A AC-1 für Relais-Schließerkontakt
- 3 A AC-15 für Relais-Schließerkontakt
- 5 A DC-1 für Relais-Schließerkontakt
- 3 A DC-13 für Relais-Schließerkontakt
- 3 A AC-1 für Relais-Öffnerkontakt
- 1 A AC-15 für Relais-Öffnerkontakt
- 3 A DC-1 für Relais-Öffnerkontakt
- 1 A DC-13 für Relais-Öffnerkontakt
- 税收产出：
- 0
- [ih]露天的常规热流：
- 6 A
- 相关套期保值：
- 10 A gG für Schließerrelais Ausgangskreis entspricht IEC 60947-1
- 最小输出电流：
- 10 mA für Relaisausgang
- 最小输出电压：
- 5 V für Relaisausgang
- [tA]响应时间：
- 60 ms bei 48 - 240 V AC/DC
- [Ui]设计绝缘电压：
- 300 V (Verschmutzungsgrad 2) entspricht IEC 60947-1
- [Uimp]设计抗震性：
- 4 kV Überspannungskategorie II entspricht IEC 60947-1
- 本地信号：
- LED grün mit POWER Markierung für Strom EIN
- LED rot mit ERROR Markierung für Fehler
- LED gelb mit STATE Markierung für Status
- LED gelb mit START1 Markierung für Start-Eingang
- LED gelb mit START2 Markierung für Start-Eingang
- 安装支架：
- 35 mm symmetrische DIN-Schiene
- 深度：
- 120 mm
- 身高：
- 100 mm
- 宽度：
- 22,5 mm
- 产品重量：
- 0,200 kg
Schneider XPSBAC34AP 装配
- 工作环境温度：
- -25…55 °C
- 标准：
- IEC 60947-5-1
- IEC 61508-1 Norm der funktionalen Sicherheit
- IEC 61508-2 Norm der funktionalen Sicherheit
- IEC 61508-3 Norm der funktionalen Sicherheit
- IEC 61508-4 Norm der funktionalen Sicherheit
- IEC 61508-5 Norm der funktionalen Sicherheit
- IEC 61508-6 Norm der funktionalen Sicherheit
- IEC 61508-7 Norm der funktionalen Sicherheit
- ISO 13849-1 Norm der funktionalen Sicherheit
- IEC 62061 Norm der funktionalen Sicherheit
- 产品认证：
- TÜV
- cULus
- Schutzart (IP)：
- IP20 entspricht IEC 60529 (Klemmen)
- IP40 entspricht IEC 60529 (Gehäuse)
- IP54 entspricht IEC 60529 (Installationsbereich)
- 相对湿度：
- 5…95 % nicht kondensierend
Schneider XPSBAC34AP 装配
- 工作环境温度：
- -25…55 °C
- 标准：
- IEC 60947-5-1
- IEC 61508-1 Norm der funktionalen Sicherheit
- IEC 61508-2 Norm der funktionalen Sicherheit
- IEC 61508-3 Norm der funktionalen Sicherheit
- IEC 61508-4 Norm der funktionalen Sicherheit
- IEC 61508-5 Norm der funktionalen Sicherheit
- IEC 61508-6 Norm der funktionalen Sicherheit
- IEC 61508-7 Norm der funktionalen Sicherheit
- ISO 13849-1 Norm der funktionalen Sicherheit
- IEC 62061 Norm der funktionalen Sicherheit
- 产品认证：
- TÜV
- cULus
- Schutzart (IP)：
- IP20 entspricht IEC 60529 (Klemmen)
- IP40 entspricht IEC 60529 (Gehäuse)
- IP54 entspricht IEC 60529 (Installationsbereich)
- 相对湿度：
- 5…95 % nicht kondensierend
Schneider XPSBAC34AP 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,500 cm
- VPE 1宽度：
- 14,800 cm
- VPE 1长度：
- 15,500 cm
- VPE 1重量：
- 313,000 g
- VPE 2类型：
- S03
- VPE 2数量：
- 16
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 5,755 kg
Schneider XPSBAC34AP 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,500 cm
- VPE 1宽度：
- 14,800 cm
- VPE 1长度：
- 15,500 cm
- VPE 1重量：
- 313,000 g
- VPE 2类型：
- S03
- VPE 2数量：
- 16
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 5,755 kg
Schneider XPSBAC34AP 合同担保
- 保证：
- 18 Monate
Schneider XPSBAC34AP 合同担保
- 保证：
- 18 Monate
