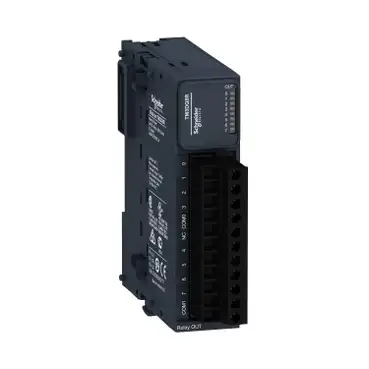

Schneider TM3DQ8R

型号: TM3DQ8R
数字输出模块，Modicon TM3，8个输出，24 VDC240VAC，继电器，螺丝端子
  • 产品的环保性更多信息

Schneider TM3DQ8R 基本属性

净重：0.110 KG
长度：85 mm
宽度：27 mm
高度：90 mm

Schneider TM3DQ8R 主要特点

系列：
Modicon TM3
产品或组件类型：
Digitales Ausgangsmodul
兼容的产品系列：
  • Modicon M241
  • Modicon M251
  • Modicon M221
  • Modicon M262
离散输出类型：
Relais Schließer
数字输出数量：
8
离散输出逻辑：
Positiv oder negativ
离散输出电压：
  • 24 V DC für Relaisausgang
  • 240 V AC
离散输出电流：
2000 mA für Relaisausgang

Schneider TM3DQ8R 主要特点

系列：
Modicon TM3
产品或组件类型：
Digitales Ausgangsmodul
兼容的产品系列：
  • Modicon M241
  • Modicon M251
  • Modicon M221
  • Modicon M262
离散输出类型：
Relais Schließer
数字输出数量：
8
离散输出逻辑：
Positiv oder negativ
离散输出电压：
  • 24 V DC für Relaisausgang
  • 240 V AC
离散输出电流：
2000 mA für Relaisausgang

Schneider TM3DQ8R 其他功能

离散I/O数：
8
电流消耗：
  • 5 mA bei 5 V DC bei über Busstecker (in Zustand off)
  • 0 mA bei 24 V DC bei über Busstecker (in Zustand off)
  • 40 mA bei 24 V DC bei über Busstecker (in Zustand on)
  • 30 mA bei 5 V DC bei über Busstecker (in Zustand on)
响应时间：
  • 10 ms (einschalten)
  • 5 ms (ausschalten)
机械使用寿命：
20000000 Zyklen
最小负载：
10 mA bei 5 V DC für Relaisausgang
本地信号：
1 LED pro Kanal (grün) für Ausgangsstatus
电气连接：
11 2,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 5,08 mm Einstellung für Ausgänge
设备之间的最大电缆距离：
Ungeschirmtes Kabel: <30 m für Relaisausgang
隔离：
  • Zwischen Ausgang und interner Logik bei 2300 V AC
  • Zwischen Ausgängen bei 750 V AC
  • Zwischen Ausgangsgruppen bei 1500 V AC
标记：
CE
安装支架：
  • Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
  • Hutschiene TH35-7.5 Schiene entspricht IEC 60715
  • Blech o Tafel m Befsatz
身高：
90 mm
深度：
84,6 mm
宽度：
27,4 mm
产品重量：
0,11 kg

Schneider TM3DQ8R 其他功能

离散I/O数：
8
电流消耗：
  • 5 mA bei 5 V DC bei über Busstecker (in Zustand off)
  • 0 mA bei 24 V DC bei über Busstecker (in Zustand off)
  • 40 mA bei 24 V DC bei über Busstecker (in Zustand on)
  • 30 mA bei 5 V DC bei über Busstecker (in Zustand on)
响应时间：
  • 10 ms (einschalten)
  • 5 ms (ausschalten)
机械使用寿命：
20000000 Zyklen
最小负载：
10 mA bei 5 V DC für Relaisausgang
本地信号：
1 LED pro Kanal (grün) für Ausgangsstatus
电气连接：
11 2,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 5,08 mm Einstellung für Ausgänge
设备之间的最大电缆距离：
Ungeschirmtes Kabel: <30 m für Relaisausgang
隔离：
  • Zwischen Ausgang und interner Logik bei 2300 V AC
  • Zwischen Ausgängen bei 750 V AC
  • Zwischen Ausgangsgruppen bei 1500 V AC
标记：
CE
安装支架：
  • Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
  • Hutschiene TH35-7.5 Schiene entspricht IEC 60715
  • Blech o Tafel m Befsatz
身高：
90 mm
深度：
84,6 mm
宽度：
27,4 mm
产品重量：
0,11 kg

Schneider TM3DQ8R 装配

标准：
IEC 61131-2
产品认证：
  • CE
  • cULus
  • UKCA
  • RCM
  • EAC
  • cULus HazLoc
抗静电放电：
  • 8 kV in der Luft entspricht IEC 61000-4-2
  • 4 kV bei Kontakt entspricht IEC 61000-4-2
对电磁场的抵抗力：
  • 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
  • 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
  • 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
对磁场的抵抗力：
30 A/m 50/60 Hz entspricht IEC 61000-4-8
抗短干扰信号：
2 kV für Relaisausgang entspricht IEC 61000-4-4
抗冲击性：
1 kV E/A Gleichtakt entspricht IEC 61000-4-5 DC
抵抗无线电频率引起的传导干扰：
  • 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
  • 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
电磁发射：
  • Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
  • Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
工作环境温度：
  • -10…35 °C senkrechter Einbau
  • -10…55 °C waagerechter Einbau
储存环境温度：
-25…70 °C
相对湿度：
  • 10…95 %, Betauung nicht zulässig (in operation)
  • 10…95 %, Betauung nicht zulässig (bei Lagerung)
Schutzart (IP)：
IP20 mit montierter Abdeckung
污染程度：
2
工作高度：
0 - 2.000 m
存储高度：
0…3000 m
抗振动性：
  • 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
  • 3 gn bei 8,4…150 Hz auf DIN-Schiene
  • 3,5 mm bei 5…8,4 Hz auf Schalttafel
  • 3 gn bei 8,4…150 Hz auf Schalttafel
抗冲击性：
15 gn für 11 ms

Schneider TM3DQ8R 装配

标准：
IEC 61131-2
产品认证：
  • CE
  • cULus
  • UKCA
  • RCM
  • EAC
  • cULus HazLoc
抗静电放电：
  • 8 kV in der Luft entspricht IEC 61000-4-2
  • 4 kV bei Kontakt entspricht IEC 61000-4-2
对电磁场的抵抗力：
  • 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
  • 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
  • 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
对磁场的抵抗力：
30 A/m 50/60 Hz entspricht IEC 61000-4-8
抗短干扰信号：
2 kV für Relaisausgang entspricht IEC 61000-4-4
抗冲击性：
1 kV E/A Gleichtakt entspricht IEC 61000-4-5 DC
抵抗无线电频率引起的传导干扰：
  • 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
  • 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
电磁发射：
  • Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
  • Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
工作环境温度：
  • -10…35 °C senkrechter Einbau
  • -10…55 °C waagerechter Einbau
储存环境温度：
-25…70 °C
相对湿度：
  • 10…95 %, Betauung nicht zulässig (in operation)
  • 10…95 %, Betauung nicht zulässig (bei Lagerung)
Schutzart (IP)：
IP20 mit montierter Abdeckung
污染程度：
2
工作高度：
0 - 2.000 m
存储高度：
0…3000 m
抗振动性：
  • 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
  • 3 gn bei 8,4…150 Hz auf DIN-Schiene
  • 3,5 mm bei 5…8,4 Hz auf Schalttafel
  • 3 gn bei 8,4…150 Hz auf Schalttafel
抗冲击性：
15 gn für 11 ms

Schneider TM3DQ8R 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
7,519 cm
VPE 1宽度：
10,487 cm
VPE 1长度：
12,849 cm
VPE 1重量：
240,0 g
VPE 2类型：
CAR
VPE 2数量：
42
VPE 2高度：
29,4 cm
VPE 2宽度：
39,7 cm
VPE 2长度：
56,0 cm
VPE 2重量：
10,95 kg
VPE 3类型：
P12
VPE 3数量：
504
VPE 3高度：
105 cm
VPE 3宽度：
120 cm
VPE 3长度：
80 cm
VPE 3重量：
130 kg

Schneider TM3DQ8R 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
7,519 cm
VPE 1宽度：
10,487 cm
VPE 1长度：
12,849 cm
VPE 1重量：
240,0 g
VPE 2类型：
CAR
VPE 2数量：
42
VPE 2高度：
29,4 cm
VPE 2宽度：
39,7 cm
VPE 2长度：
56,0 cm
VPE 2重量：
10,95 kg
VPE 3类型：
P12
VPE 3数量：
504
VPE 3高度：
105 cm
VPE 3宽度：
120 cm
VPE 3长度：
80 cm
VPE 3重量：
130 kg

Schneider TM3DQ8R 合同担保

保证：
18 Monate

Schneider TM3DQ8R 合同担保

保证：
18 Monate
