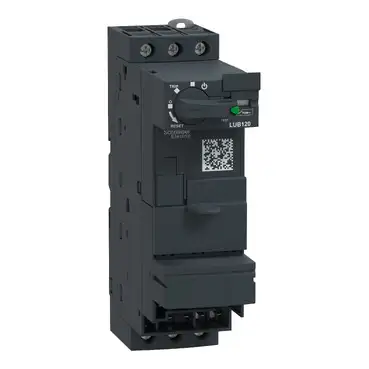

Schneider LUB120 继电器底座

型号: LUB120
基本单元，TeSys U，12A，不带端子
  • 产品的环保性更多信息

Schneider LUB120 继电器底座 基本属性

净重：0.865 KG
毛重：0.984 KG
长度：126 mm
宽度：45 mm
高度：154 mm

Schneider LUB120 继电器底座 主要特点

系列：
TeSys
品名：
TeSys Ultra
设备的简短描述：
LUB
产品或组件类型：
Grundgerät mit einer Drehrichtung
设备应用程序：
  • Motorsteuerung
  • Motorschutz
电杆说明：
3P
适用于绝缘：
Ja
工作设计电压Ue：
690 V AC für Stromkreis
网络频率：
40 - 60 Hz
[ih]露天的常规热流：
12 A
标称工作电流Ie：
  • 12 A bei <= 440 V
  • 12 A bei 500 V
  • 9 A bei 690 V
使用类别：
  • AC-43
  • AC-44
  • AC-41
[Ics]额定断电：
  • 50 kA bei 230 V
  • 50 kA bei 440 V
  • 10 kA bei 500 V
  • 4 kA bei 690 V
建立辅助联系人：
1 S + 1 Ö
执行辅助触点：
  • Typ verbundene Kontakte (1 S + 1 Ö) entspricht IEC 60947-4-1
  • Typ Spiegelkontakt (1 Ö) entspricht IEC 60947-1
Bemessungsbetätigungsspannungen [Uc]：
  • 24 V AC 50/60 Hz
  • 24 V DC
  • 48 - 72 V AC 50/60 Hz
  • 48 - 72 V DC
  • 110 - 240 V AC 50/60 Hz
  • 110 - 220 V DC

Schneider LUB120 继电器底座 主要特点

系列：
TeSys
品名：
TeSys Ultra
设备的简短描述：
LUB
产品或组件类型：
Grundgerät mit einer Drehrichtung
设备应用程序：
  • Motorsteuerung
  • Motorschutz
电杆说明：
3P
适用于绝缘：
Ja
工作设计电压Ue：
690 V AC für Stromkreis
网络频率：
40 - 60 Hz
[ih]露天的常规热流：
12 A
标称工作电流Ie：
  • 12 A bei <= 440 V
  • 12 A bei 500 V
  • 9 A bei 690 V
使用类别：
  • AC-43
  • AC-44
  • AC-41
[Ics]额定断电：
  • 50 kA bei 230 V
  • 50 kA bei 440 V
  • 10 kA bei 500 V
  • 4 kA bei 690 V
建立辅助联系人：
1 S + 1 Ö
执行辅助触点：
  • Typ verbundene Kontakte (1 S + 1 Ö) entspricht IEC 60947-4-1
  • Typ Spiegelkontakt (1 Ö) entspricht IEC 60947-1
Bemessungsbetätigungsspannungen [Uc]：
  • 24 V AC 50/60 Hz
  • 24 V DC
  • 48 - 72 V AC 50/60 Hz
  • 48 - 72 V DC
  • 110 - 240 V AC 50/60 Hz
  • 110 - 220 V DC

Schneider LUB120 继电器底座 其他功能

典型功耗：
  • 130 mA bei 24 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 140 mA bei 24 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 150 mA bei 24 V DC I max. während Schließen mit LUCM
  • 280 mA bei 110 - 220 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 280 mA bei 110 - 240 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 280 mA bei 48 - 72 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 280 mA bei 48 - 72 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 110 - 220 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 110 - 240 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 48 - 72 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 48 - 72 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 60 mA bei 24 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 70 mA bei 24 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 70 mA bei 24 V DC I eff abgedichtet mit LUCM
散热：
  • 2 W für Steuerkreis mit LUCA, LUCB, LUCC, LUCD
  • 1,7 W für Steuerkreis mit LUCM
安全级别：
  • B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
  • B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
响应时间：
  • 35 ms öffnen mit LUCA, LUCB, LUCC, LUCD, LUCM für Steuerkreis
  • 50 ms bei >= 72 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 60 ms bei 48 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 70 ms bei 24 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 75 ms schließen mit LUCM für Steuerkreis
机械使用寿命：
15 Mcycles
最大工作速率：
3600 cyc/h
产品认证：
  • CE
  • UL
  • CSA
  • CCC
  • EAC
  • ASEFA
  • ATEX
  • Marine
标准：
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
[Ui]设计绝缘电压：
  • 690 V entspricht IEC 60947-6-2 (Verschmutzungsgrad 3)
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
Bemessungsstoßspannungsfestigkeit [Uimp]：
6 kV entspricht IEC 60947-6-2
安全电路分离：
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1 Anhang N
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1 Anhang N
固定：
  • Geklippt (DIN-Schiene)
  • Schraubbefestigung (Platte)
终端：
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1…10 mm² fest
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1…6 mm² flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 2,5…10 mm² flexibel ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1…6 mm² flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1…6 mm² fest
  • Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1,5…6 mm² flexibel ohne Kabelende
  • Steuerkreis: without connection
[M] 拧紧力矩：
  • Steuerkreis: 0,8…1,2 Nm flach Schraubenzieher 5 mm
  • Steuerkreis: 0,8…1,2 Nm Philips Nr. 1 Schraubenzieher 5 mm
  • Stromkreis: 1,9…2,5 Nm flach Schraubenzieher 6 mm
  • Stromkreis: 1,9…2,5 Nm Philips Nr. 2 Schraubenzieher 6 mm
  • Stromkreis: 1,9…2,5 Nm Position Nr. 2 Schraubenzieher 6 mm
宽度：
45 mm
身高：
154 mm
深度：
126 mm
产品重量：
0,865 kg
兼容性代码：
LUB

Schneider LUB120 继电器底座 其他功能

典型功耗：
  • 130 mA bei 24 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 140 mA bei 24 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 150 mA bei 24 V DC I max. während Schließen mit LUCM
  • 280 mA bei 110 - 220 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 280 mA bei 110 - 240 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 280 mA bei 48 - 72 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 280 mA bei 48 - 72 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 110 - 220 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 110 - 240 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 48 - 72 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 35 mA bei 48 - 72 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 60 mA bei 24 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 70 mA bei 24 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
  • 70 mA bei 24 V DC I eff abgedichtet mit LUCM
散热：
  • 2 W für Steuerkreis mit LUCA, LUCB, LUCC, LUCD
  • 1,7 W für Steuerkreis mit LUCM
安全级别：
  • B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
  • B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
响应时间：
  • 35 ms öffnen mit LUCA, LUCB, LUCC, LUCD, LUCM für Steuerkreis
  • 50 ms bei >= 72 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 60 ms bei 48 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 70 ms bei 24 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 75 ms schließen mit LUCM für Steuerkreis
机械使用寿命：
15 Mcycles
最大工作速率：
3600 cyc/h
产品认证：
  • CE
  • UL
  • CSA
  • CCC
  • EAC
  • ASEFA
  • ATEX
  • Marine
标准：
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
[Ui]设计绝缘电压：
  • 690 V entspricht IEC 60947-6-2 (Verschmutzungsgrad 3)
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
Bemessungsstoßspannungsfestigkeit [Uimp]：
6 kV entspricht IEC 60947-6-2
安全电路分离：
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1 Anhang N
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1 Anhang N
固定：
  • Geklippt (DIN-Schiene)
  • Schraubbefestigung (Platte)
终端：
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1…10 mm² fest
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1…6 mm² flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 2,5…10 mm² flexibel ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1…6 mm² flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1…6 mm² fest
  • Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1,5…6 mm² flexibel ohne Kabelende
  • Steuerkreis: without connection
[M] 拧紧力矩：
  • Steuerkreis: 0,8…1,2 Nm flach Schraubenzieher 5 mm
  • Steuerkreis: 0,8…1,2 Nm Philips Nr. 1 Schraubenzieher 5 mm
  • Stromkreis: 1,9…2,5 Nm flach Schraubenzieher 6 mm
  • Stromkreis: 1,9…2,5 Nm Philips Nr. 2 Schraubenzieher 6 mm
  • Stromkreis: 1,9…2,5 Nm Position Nr. 2 Schraubenzieher 6 mm
宽度：
45 mm
身高：
154 mm
深度：
126 mm
产品重量：
0,865 kg
兼容性代码：
LUB

Schneider LUB120 继电器底座 装配

Schutzart (IP)：
  • IP20 entspricht IEC 60947-1 (Frontplatte und verdrahtete Klemmen)
  • IP20 entspricht IEC 60947-1 (andere Seiten)
  • IP40 entspricht IEC 60947-1 (Frontplatte außerhalb Anschlusszone)
涂层：
TH entspricht IEC 60068
工作环境温度：
  • -25…60 °C mit LUCM
  • -25…70 °C mit LUCA, LUCB, LUCC, LUCD
储存环境温度：
-40…85 °C
耐火性：
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
工作高度：
2.000 m
抗冲击性：
  • 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
抗振动性：
  • 2 Gn (f= 5…300 Hz) Strompole geöffnet entspricht IEC 60068-2-27
  • 4 Gn (f= 5…300 Hz) Strompole geschlossen entspricht IEC 60068-2-27
抗静电放电：
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
无损冲击波：
  • 1 kV serieller Modus 24 - 240 V AC entspricht IEC 60947-6-2
  • 1 kV serieller Modus 48 - 220 V DC entspricht IEC 60947-6-2
  • 2 kV Gleichtakt 24 - 240 V AC entspricht IEC 60947-6-2
  • 2 kV Gleichtakt 48 - 220 V DC entspricht IEC 60947-6-2
抗短干扰信号：
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
好的辐射场：
10 V/m 3 entspricht IEC 61000-4-3
射频场抗扰度：
10 V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr.：
3 ms für Steuerkreis
电压降抗扰度：
70 % / 500 ms entspricht IEC 61000-4-11

Schneider LUB120 继电器底座 装配

Schutzart (IP)：
  • IP20 entspricht IEC 60947-1 (Frontplatte und verdrahtete Klemmen)
  • IP20 entspricht IEC 60947-1 (andere Seiten)
  • IP40 entspricht IEC 60947-1 (Frontplatte außerhalb Anschlusszone)
涂层：
TH entspricht IEC 60068
工作环境温度：
  • -25…60 °C mit LUCM
  • -25…70 °C mit LUCA, LUCB, LUCC, LUCD
储存环境温度：
-40…85 °C
耐火性：
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
工作高度：
2.000 m
抗冲击性：
  • 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
抗振动性：
  • 2 Gn (f= 5…300 Hz) Strompole geöffnet entspricht IEC 60068-2-27
  • 4 Gn (f= 5…300 Hz) Strompole geschlossen entspricht IEC 60068-2-27
抗静电放电：
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
无损冲击波：
  • 1 kV serieller Modus 24 - 240 V AC entspricht IEC 60947-6-2
  • 1 kV serieller Modus 48 - 220 V DC entspricht IEC 60947-6-2
  • 2 kV Gleichtakt 24 - 240 V AC entspricht IEC 60947-6-2
  • 2 kV Gleichtakt 48 - 220 V DC entspricht IEC 60947-6-2
抗短干扰信号：
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
好的辐射场：
10 V/m 3 entspricht IEC 61000-4-3
射频场抗扰度：
10 V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr.：
3 ms für Steuerkreis
电压降抗扰度：
70 % / 500 ms entspricht IEC 61000-4-11

Schneider LUB120 继电器底座 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
5,200 cm
VPE 1宽度：
13,500 cm
VPE 1长度：
16,700 cm
VPE 1重量：
817,000 g
VPE 2类型：
S02
VPE 2数量：
10
VPE 2高度：
15,000 cm
VPE 2宽度：
30,000 cm
VPE 2长度：
40,000 cm
VPE 2重量：
8,417 kg
VPE 3类型：
P06
VPE 3数量：
160
VPE 3高度：
75,000 cm
VPE 3宽度：
60,000 cm
VPE 3长度：
80,000 cm
VPE 3重量：
141,000 kg

Schneider LUB120 继电器底座 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
5,200 cm
VPE 1宽度：
13,500 cm
VPE 1长度：
16,700 cm
VPE 1重量：
817,000 g
VPE 2类型：
S02
VPE 2数量：
10
VPE 2高度：
15,000 cm
VPE 2宽度：
30,000 cm
VPE 2长度：
40,000 cm
VPE 2重量：
8,417 kg
VPE 3类型：
P06
VPE 3数量：
160
VPE 3高度：
75,000 cm
VPE 3宽度：
60,000 cm
VPE 3长度：
80,000 cm
VPE 3重量：
141,000 kg

Schneider LUB120 继电器底座 合同担保

保证：
18 Monate

Schneider LUB120 继电器底座 合同担保

保证：
18 Monate
发布时间：2022-11-24 14:00:04
更新时间：2024-07-25 01:58:36
