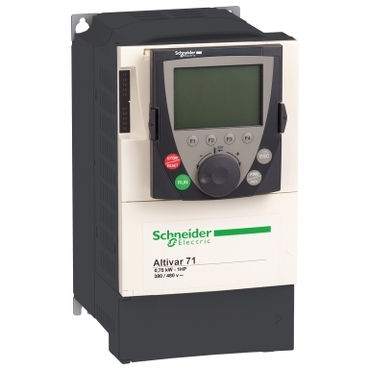

ATV71HU15N4基本信息

型号: ATV71HU15N4

Frequenzumrichter ATV71, 1,5kW 2HP, 480V
  • Umweltfreundlichkeit des Produkts Weitere Informationen
ATV71HU15N4基本属性
净重:3.000 KG
长度:175 mm
宽度:130 mm
高度:230 mm
ATV71HU15N4Hauptmerkmale
Baureihe:
Altivar 71
Baureihe:
Altivar 71
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung:
Komplexe Hochleistungsmaschinen
Produktspezifische Anwendung:
Komplexe Hochleistungsmaschinen
Komponentenname:
ATV71
Komponentenname:
ATV71
Motorleistung (kW):
1,5 kW, 3 Phasen bei 380-480 V
Motorleistung (kW):
1,5 kW, 3 Phasen bei 380-480 V
Motorleistung (HP):
2 hp, 3 Phasen bei 380-480 V
Motorleistung (HP):
2 hp, 3 Phasen bei 380-480 V
max. Motorkabellänge:
  • 50 m abgeschirmtes Kabel
  • 100 m ungeschirmtes Kabel
max. Motorkabellänge:
  • 50 m abgeschirmtes Kabel
  • 100 m ungeschirmtes Kabel
Versorgungsspannung:
380-480 V -15 - +10 %
Versorgungsspannung:
380-480 V -15 - +10 %
Anzahl der Netzphasen:
3 Phasen
Anzahl der Netzphasen:
3 Phasen
Netzstrom:
  • 5,3 A für 480 V 3 Phasen 1,5 kW / 2 hp
  • 5,8 A für 380 V 3 Phasen 1,5 kW / 2 hp
Netzstrom:
  • 5,3 A für 480 V 3 Phasen 1,5 kW / 2 hp
  • 5,8 A für 380 V 3 Phasen 1,5 kW / 2 hp
EMV-Filter:
Integriert
EMV-Filter:
Integriert
Bauweise:
Mit Kühlkörper
Bauweise:
Mit Kühlkörper
Scheinleistung:
3,8 kVA bei 380 V 3 Phasen 1,5 kW / 2 hp
Scheinleistung:
3,8 kVA bei 380 V 3 Phasen 1,5 kW / 2 hp
Netzkurzschlussstrom:
5 kA für 3 Phasen
Netzkurzschlussstrom:
5 kA für 3 Phasen
Nennausgangsstrom:
  • 3,4 A bei 4 kHz 460 V 3 Phasen 1,5 kW / 2 hp
  • 4,1 A bei 4 kHz 380 V 3 Phasen 1,5 kW / 2 hp
Nennausgangsstrom:
  • 3,4 A bei 4 kHz 460 V 3 Phasen 1,5 kW / 2 hp
  • 4,1 A bei 4 kHz 380 V 3 Phasen 1,5 kW / 2 hp
maximaler Spitzenstrom:
  • 6,2 A für 60 s 3 Phasen 1,5 kW / 2 hp
  • 6,8 A für 2 s 3 Phasen 1,5 kW / 2 hp
maximaler Spitzenstrom:
  • 6,2 A für 60 s 3 Phasen 1,5 kW / 2 hp
  • 6,8 A für 2 s 3 Phasen 1,5 kW / 2 hp
Ausgangsfrequenz:
0,1…599 Hz
Ausgangsfrequenz:
0,1…599 Hz
Bemessungs Taktfrequenz:
4 kHz
Bemessungs Taktfrequenz:
4 kHz
Taktfrequenz:
  • 1 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Taktfrequenz:
  • 1 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Typ Motorsteuerung Asynchronmotor:
  • Vektororientierte Flussregelung (FVC) mit Geber (Stromvektor)
  • Vektororientierte Flussregelung ohne Geber (SFVC) (Spannungs- oder Stromvektor)
  • ENA-System (Energieanpassung) für asymmetrische Lasten
  • U/f-Kennlinie (2 oder 5 Punkte)
Typ Motorsteuerung Asynchronmotor:
  • Vektororientierte Flussregelung (FVC) mit Geber (Stromvektor)
  • Vektororientierte Flussregelung ohne Geber (SFVC) (Spannungs- oder Stromvektor)
  • ENA-System (Energieanpassung) für asymmetrische Lasten
  • U/f-Kennlinie (2 oder 5 Punkte)
Polarisierungsart:
Keine Impedanz für Modbus
Polarisierungsart:
Keine Impedanz für Modbus
ATV71HU15N4Zusatzmerkmale
Produktbestimmung:
  • Synchronmotoren
  • Asynchronmotoren
Produktbestimmung:
  • Synchronmotoren
  • Asynchronmotoren
Grenzen der Versorgungsspannung:
323…528 V
Grenzen der Versorgungsspannung:
323…528 V
Frequenz der Stromversorgung:
50 - 60 Hz - 5 - 5 %
Frequenz der Stromversorgung:
50 - 60 Hz - 5 - 5 %
Frequenzgrenzen der Stromversorgung:
47,5 - 63 Hz
Frequenzgrenzen der Stromversorgung:
47,5 - 63 Hz
Drehzahlstellbereich:
  • 1…100 für Asynchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
  • 1…1000 für Asynchronmotor Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
  • 1…50 für Synchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
Drehzahlstellbereich:
  • 1…100 für Asynchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
  • 1…1000 für Asynchronmotor Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
  • 1…50 für Synchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
Drehzahlgenauigkeit:
  • +/- 0,01 % der Nenndrehzahl Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung 0,2 Mn zu Mn
  • +/- 10 % des Nennschlupfs ohne Drehzahlrückführung 0,2 Mn zu Mn
Drehzahlgenauigkeit:
  • +/- 0,01 % der Nenndrehzahl Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung 0,2 Mn zu Mn
  • +/- 10 % des Nennschlupfs ohne Drehzahlrückführung 0,2 Mn zu Mn
Drehmomentgenauigkeit:
  • +/- 15 % bei Stellbetrieb, ohne Drehzahlrückführung
  • +/- 5 % Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
Drehmomentgenauigkeit:
  • +/- 15 % bei Stellbetrieb, ohne Drehzahlrückführung
  • +/- 5 % Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
短期过载力矩:
  • 170 % des nominalen Motordrehmoments +/-10 % für 60 s every 10 minutes
  • 220 % des nominalen Motordrehmoments +/-10 % für 2 s
短期过载力矩:
  • 170 % des nominalen Motordrehmoments +/-10 % für 60 s every 10 minutes
  • 220 % des nominalen Motordrehmoments +/-10 % für 2 s
Bremsmoment:
  • <= 150 % mit Brems- oder Hebewiderstand
  • 30 % ohne Bremswiderstand
Bremsmoment:
  • <= 150 % mit Brems- oder Hebewiderstand
  • 30 % ohne Bremswiderstand
Steuerungsprofil für Synchronmotoren:
Vektororientierte Regelung, ohne Drehzahlrückführung
Steuerungsprofil für Synchronmotoren:
Vektororientierte Regelung, ohne Drehzahlrückführung
Regelkreis:
Einstellbarer PI-Regler
Regelkreis:
Einstellbarer PI-Regler
Schlupfkompensation Motor:
  • Deaktivierbar
  • Einstellbar
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
  • Automatisch, unabhängig von der Last
Schlupfkompensation Motor:
  • Deaktivierbar
  • Einstellbar
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
  • Automatisch, unabhängig von der Last
Diagnose:
1 LED (rot) für Antriebsspannung
Diagnose:
1 LED (rot) für Antriebsspannung
Ausgangsspannung:
<= Versorgungsspannung
Ausgangsspannung:
<= Versorgungsspannung
Isolation:
Elektrisch, zwischen Leistungs- und Steuerungsteil
Isolation:
Elektrisch, zwischen Leistungs- und Steuerungsteil
Kabeltyp für die Montage im Gehäuse:
  • Mit NEMA Typ 1 (Satz): 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
  • Mit einem IP21- oder IP31-Satz: 3 KabelIEC Kabel bei 40 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
Kabeltyp für die Montage im Gehäuse:
  • Mit NEMA Typ 1 (Satz): 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
  • Mit einem IP21- oder IP31-Satz: 3 KabelIEC Kabel bei 40 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
elektrische Verbindung:
  • Terminal, Klemmkapazität: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • Terminal, Klemmkapazität: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
elektrische Verbindung:
  • Terminal, Klemmkapazität: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • Terminal, Klemmkapazität: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
[M] Anzugsdrehmoment:
  • 0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • 1,4 Nm, 12,3 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
[M] Anzugsdrehmoment:
  • 0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • 1,4 Nm, 12,3 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Versorgung: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Versorgung: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Anzahl der Analogeingänge:
2
Anzahl der Analogeingänge:
2
Messeingänge:
  • AI1-/Al1+ bipolare Differenzspannung: +/- 10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen
  • AI2 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 242 Ohm, Auflösung 11 Bit
  • AI2 softwarekonfigurierbare Spannung: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 11 Bit
Messeingänge:
  • AI1-/Al1+ bipolare Differenzspannung: +/- 10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen
  • AI2 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 242 Ohm, Auflösung 11 Bit
  • AI2 softwarekonfigurierbare Spannung: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 11 Bit
Abtastzeit:
  • 2 ms +/- 0,5 ms (AI1-/Al1+) - analog Eingänge
  • 2 ms +/- 0,5 ms (Al2) - analog Eingänge
  • 2 ms +/- 0,5 ms (LI1 - LI5) - Digitaleingänge Eingänge
  • 2 ms +/- 0,5 ms (LI6)wenn als logischer Eingang konfiguriert - Digitaleingänge Eingänge
Abtastzeit:
  • 2 ms +/- 0,5 ms (AI1-/Al1+) - analog Eingänge
  • 2 ms +/- 0,5 ms (Al2) - analog Eingänge
  • 2 ms +/- 0,5 ms (LI1 - LI5) - Digitaleingänge Eingänge
  • 2 ms +/- 0,5 ms (LI6)wenn als logischer Eingang konfiguriert - Digitaleingänge Eingänge
Reaktionszeit:
  • <= 100 ms in STO (Safe Torque Off = Sicher abgeschaltetes Moment
  • AO1 2 ms, Toleranz +/- 0,5 ms für Analogausgänge Ausgänge
  • R1A, R1B, R1C 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
  • R2A, R2B 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
Reaktionszeit:
  • <= 100 ms in STO (Safe Torque Off = Sicher abgeschaltetes Moment
  • AO1 2 ms, Toleranz +/- 0,5 ms für Analogausgänge Ausgänge
  • R1A, R1B, R1C 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
  • R2A, R2B 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
absolute Genauigkeit:
  • +/- 0,6 % (AI1-/Al1+) bei Temperaturschwankung von 60 °C
  • +/- 0,6 % (AI2) bei Temperaturschwankung von 60 °C
  • +/-1 % (AO1) bei Temperaturschwankung von 60 °C
absolute Genauigkeit:
  • +/- 0,6 % (AI1-/Al1+) bei Temperaturschwankung von 60 °C
  • +/- 0,6 % (AI2) bei Temperaturschwankung von 60 °C
  • +/-1 % (AO1) bei Temperaturschwankung von 60 °C
Linearitätsfehler:
  • +/- 0,15 % des Höchstwerts (AI1-/Al1+, AI2)
  • +/- 0,2 % (AO1)
Linearitätsfehler:
  • +/- 0,15 % des Höchstwerts (AI1-/Al1+, AI2)
  • +/- 0,2 % (AO1)
Anzahl der Analogausgänge:
1
Anzahl der Analogausgänge:
1
Typ des Analogausgangs:
  • AO1 Software-konfigurierbarer Logikausgang 10 V 20 mA
  • AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 500 Ohm, Auflösung 10 Bit
  • AO1 softwarekonfigurierbare Spannung 0 - 10 V DC, Impedanz: 470 Ohm, Auflösung 10 Bit
Typ des Analogausgangs:
  • AO1 Software-konfigurierbarer Logikausgang 10 V 20 mA
  • AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 500 Ohm, Auflösung 10 Bit
  • AO1 softwarekonfigurierbare Spannung 0 - 10 V DC, Impedanz: 470 Ohm, Auflösung 10 Bit
Diskrete Ausgangsnummer:
2
Diskrete Ausgangsnummer:
2
Digitaler Ausgang:
  • Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
  • Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
Digitaler Ausgang:
  • Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
  • Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
Min. Schaltstrom:
3 mA bei 24 V DC für konfigurierbare Relaislogik
Min. Schaltstrom:
3 mA bei 24 V DC für konfigurierbare Relaislogik
maximaler Schaltstrom:
  • R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
  • R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
  • R1, R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
  • R1, R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
maximaler Schaltstrom:
  • R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
  • R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
  • R1, R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
  • R1, R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
Diskrete Eingangsnummer:
7
Diskrete Eingangsnummer:
7
Digitaler Eingang:
  • LI1 - LI5: programmierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbarer PTC-Fühler 0…6, Impedanz: 1500 Ohm
  • PWR: Sicherheitseingang 24 V DC, Impedanz: 1500 Ohm entspricht ISO 13849-1 Stufe d
Digitaler Eingang:
  • LI1 - LI5: programmierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbarer PTC-Fühler 0…6, Impedanz: 1500 Ohm
  • PWR: Sicherheitseingang 24 V DC, Impedanz: 1500 Ohm entspricht ISO 13849-1 Stufe d
digitaler Logikeingang:
  • Negative Logik (Sink) (LI1 - LI5), > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI1 - LI5), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (LI6)wenn als logischer Eingang konfiguriert, > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI6)wenn als logischer Eingang konfiguriert, < 5 V (Stellung 0), > 11 V (Stellung 1)
digitaler Logikeingang:
  • Negative Logik (Sink) (LI1 - LI5), > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI1 - LI5), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (LI6)wenn als logischer Eingang konfiguriert, > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI6)wenn als logischer Eingang konfiguriert, < 5 V (Stellung 0), > 11 V (Stellung 1)
Hoch und Auslauframpen:
  • S, U oder benutzerdefiniert
  • Linear getrennt einstellbar von 0,01-9000 s
  • Autom. Anpass. d. Auslauframpenzeit b. Überschr. d. Bremsmög. mittels Widerstand
Hoch und Auslauframpen:
  • S, U oder benutzerdefiniert
  • Linear getrennt einstellbar von 0,01-9000 s
  • Autom. Anpass. d. Auslauframpenzeit b. Überschr. d. Bremsmög. mittels Widerstand
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Schutzfunktionen:
  • Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
  • Schutz gegen Netzphasenverlust: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Netzphasenunterbrechung: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
  • Motorphasenausfall: Motor
  • Power removal - Eingang: Motor
  • Thermischer Schutz: Motor
Schutzfunktionen:
  • Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
  • Schutz gegen Netzphasenverlust: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Netzphasenunterbrechung: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
  • Motorphasenausfall: Motor
  • Power removal - Eingang: Motor
  • Thermischer Schutz: Motor
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Frequenzauflösung:
  • Analog-Eingang: 0,024/50 Hz
  • Anzeigeeinheit: 0,1 Hz
Frequenzauflösung:
  • Analog-Eingang: 0,024/50 Hz
  • Anzeigeeinheit: 0,1 Hz
Kommunikationsprotokoll:
  • CANopen
  • Modbus
Kommunikationsprotokoll:
  • CANopen
  • Modbus
Steckertyp:
  • 1 RJ45 (an der Vorderseite) für Modbus
  • 1 RJ45 (an Klemme) für Modbus
  • Male SUB-D 9 auf RJ45 für CANopen
Steckertyp:
  • 1 RJ45 (an der Vorderseite) für Modbus
  • 1 RJ45 (an Klemme) für Modbus
  • Male SUB-D 9 auf RJ45 für CANopen
physikalische Schnittstelle:
2-Draht- RS 485 für Modbus
physikalische Schnittstelle:
2-Draht- RS 485 für Modbus
传输框架:
RTU für Modbus
传输框架:
RTU für Modbus
变速箱速度:
  • 4800,9600,19200 bps, 38,4 Kbps für Modbus an Klemme
  • 9600 bps, 19200 bps für Modbus an der Vorderseite
  • 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps für CANopen
变速箱速度:
  • 4800,9600,19200 bps, 38,4 Kbps für Modbus an Klemme
  • 9600 bps, 19200 bps für Modbus an der Vorderseite
  • 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps für CANopen
Datenformat:
  • 8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite
  • 8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an Klemme
Datenformat:
  • 8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite
  • 8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an Klemme
Anzahl der Adressen:
  • 1…127 für CANopen
  • 1…247 für Modbus
Anzahl der Adressen:
  • 1…127 für CANopen
  • 1…247 für Modbus
Zugriffsmethode:
Slave CANopen
Zugriffsmethode:
Slave CANopen
Beschriftung:
CE
Beschriftung:
CE
Betriebsposition:
Senkrecht +/- 10 Grad
Betriebsposition:
Senkrecht +/- 10 Grad
Höhe:
230 mm
Höhe:
230 mm
Tiefe:
175 mm
Tiefe:
175 mm
Breite:
130 mm
Breite:
130 mm
Produktgewicht:
3 kg
Produktgewicht:
3 kg
Funktionalität:
Vollständig
Funktionalität:
Vollständig
Besondere Anwendung:
Andere Anwendungen
Besondere Anwendung:
Andere Anwendungen
Optionskarte:
  • Kommunikationskarte für CC-Link
  • Regler in programmierbarer Karte
  • Kommunikationskarte für DeviceNet
  • Kommunikationskarte für EtherNet/IP
  • Kommunikationskarte für Fipio
  • I/O Erweiterungskarte
  • Kommunikationskarte für Interbus-S
  • Schnittstellenkarte für Impulsgeber
  • Kommunikationskarte für Modbus Plus
  • Kommunikationskarte für Modbus TCP
  • Kommunikationskarte für Modbus/Uni-Telway
  • Laufkatzenkarte
  • Kommunikationskarte für Profibus-DP
  • Kommunikationskarte für Profibus DP V1
Optionskarte:
  • Kommunikationskarte für CC-Link
  • Regler in programmierbarer Karte
  • Kommunikationskarte für DeviceNet
  • Kommunikationskarte für EtherNet/IP
  • Kommunikationskarte für Fipio
  • I/O Erweiterungskarte
  • Kommunikationskarte für Interbus-S
  • Schnittstellenkarte für Impulsgeber
  • Kommunikationskarte für Modbus Plus
  • Kommunikationskarte für Modbus TCP
  • Kommunikationskarte für Modbus/Uni-Telway
  • Laufkatzenkarte
  • Kommunikationskarte für Profibus-DP
  • Kommunikationskarte für Profibus DP V1
ATV71HU15N4Montage
Geräuschpegel:
43 dB entspricht 86/188/EEC
Geräuschpegel:
43 dB entspricht 86/188/EEC
Spannungsfestigkeit:
  • 3535 V DC zwischen Erd- und Leistungsanschlüssen
  • 5092 V DC zwischen Steuer- und Leistungsanschlüssen
Spannungsfestigkeit:
  • 3535 V DC zwischen Erd- und Leistungsanschlüssen
  • 5092 V DC zwischen Steuer- und Leistungsanschlüssen
Elektromagnetische Verträglichkeit:
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Elektromagnetische Verträglichkeit:
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Normen:
  • EN 61800-3 Umgebungen 2 Klasse C3
  • IEC 60721-3-3 Klasse 3S2
  • EN/IEC 61800-5-1
  • IEC 60721-3-3 Klasse 3C1
  • UL Typ 1
  • EN 61800-3 Umgebungen 1 Klasse C2
  • EN/IEC 61800-3
  • EN 55011 Klasse A Gruppe 1
Normen:
  • EN 61800-3 Umgebungen 2 Klasse C3
  • IEC 60721-3-3 Klasse 3S2
  • EN/IEC 61800-5-1
  • IEC 60721-3-3 Klasse 3C1
  • UL Typ 1
  • EN 61800-3 Umgebungen 1 Klasse C2
  • EN/IEC 61800-3
  • EN 55011 Klasse A Gruppe 1
Produktzertifizierungen:
  • GOST
  • UL
  • CSA
  • NOM 117
  • C-Tick
Produktzertifizierungen:
  • GOST
  • UL
  • CSA
  • NOM 117
  • C-Tick
Verschmutzungsgrad:
2 entspricht EN/IEC 61800-5-1
Verschmutzungsgrad:
2 entspricht EN/IEC 61800-5-1
Schutzart (IP):
IP20
Schutzart (IP):
IP20
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
Stoßfestigkeit:
15 gn für 11 ms entspricht EN/IEC 60068-2-27
Stoßfestigkeit:
15 gn für 11 ms entspricht EN/IEC 60068-2-27
Relative Feuchtigkeit:
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Relative Feuchtigkeit:
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb:
-10…50 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Betrieb:
-10…50 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Lagerung:
-25…70 °C
Umgebungstemperatur bei Lagerung:
-25…70 °C
Betriebshöhe:
  • <= 1.000 m ohne Leistungsminderung
  • 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
Betriebshöhe:
  • <= 1.000 m ohne Leistungsminderung
  • 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
ATV71HU15N4Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Menge:
1
VPE 1 Höhe:
24,5 cm
VPE 1 Höhe:
24,5 cm
VPE 1 Breite:
24,5 cm
VPE 1 Breite:
24,5 cm
VPE 1 Länge:
30,5 cm
VPE 1 Länge:
30,5 cm
VPE 1 Gewicht:
4,186 kg
VPE 1 Gewicht:
4,186 kg
ATV71HU15N4Vertragliche Gewährleistung
Gewährleistung:
18 months
Gewährleistung:
18 months
ATV71HU15N4
ATV71HU15N4 - Schneider产品主图

基本信息

型号: ATV71HU15N4

Frequenzumrichter ATV71, 1,5kW 2HP, 480V
  • ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
Baureihe:
Altivar 71
Baureihe:
Altivar 71
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung:
Komplexe Hochleistungsmaschinen
Produktspezifische Anwendung:
Komplexe Hochleistungsmaschinen
Komponentenname:
ATV71
Komponentenname:
ATV71
Motorleistung (kW):
1,5 kW, 3 Phasen bei 380-480 V
Motorleistung (kW):
1,5 kW, 3 Phasen bei 380-480 V
Motorleistung (HP):
2 hp, 3 Phasen bei 380-480 V
Motorleistung (HP):
2 hp, 3 Phasen bei 380-480 V
max. Motorkabellänge:
  • 50 m abgeschirmtes Kabel
  • 100 m ungeschirmtes Kabel
max. Motorkabellänge:
  • 50 m abgeschirmtes Kabel
  • 100 m ungeschirmtes Kabel
Versorgungsspannung:
380-480 V -15 - +10 %
Versorgungsspannung:
380-480 V -15 - +10 %
Anzahl der Netzphasen:
3 Phasen
Anzahl der Netzphasen:
3 Phasen
Netzstrom:
  • 5,3 A für 480 V 3 Phasen 1,5 kW / 2 hp
  • 5,8 A für 380 V 3 Phasen 1,5 kW / 2 hp
Netzstrom:
  • 5,3 A für 480 V 3 Phasen 1,5 kW / 2 hp
  • 5,8 A für 380 V 3 Phasen 1,5 kW / 2 hp
EMV-Filter:
Integriert
EMV-Filter:
Integriert
Bauweise:
Mit Kühlkörper
Bauweise:
Mit Kühlkörper
Scheinleistung:
3,8 kVA bei 380 V 3 Phasen 1,5 kW / 2 hp
Scheinleistung:
3,8 kVA bei 380 V 3 Phasen 1,5 kW / 2 hp
Netzkurzschlussstrom:
5 kA für 3 Phasen
Netzkurzschlussstrom:
5 kA für 3 Phasen
Nennausgangsstrom:
  • 3,4 A bei 4 kHz 460 V 3 Phasen 1,5 kW / 2 hp
  • 4,1 A bei 4 kHz 380 V 3 Phasen 1,5 kW / 2 hp
Nennausgangsstrom:
  • 3,4 A bei 4 kHz 460 V 3 Phasen 1,5 kW / 2 hp
  • 4,1 A bei 4 kHz 380 V 3 Phasen 1,5 kW / 2 hp
maximaler Spitzenstrom:
  • 6,2 A für 60 s 3 Phasen 1,5 kW / 2 hp
  • 6,8 A für 2 s 3 Phasen 1,5 kW / 2 hp
maximaler Spitzenstrom:
  • 6,2 A für 60 s 3 Phasen 1,5 kW / 2 hp
  • 6,8 A für 2 s 3 Phasen 1,5 kW / 2 hp
Ausgangsfrequenz:
0,1…599 Hz
Ausgangsfrequenz:
0,1…599 Hz
Bemessungs Taktfrequenz:
4 kHz
Bemessungs Taktfrequenz:
4 kHz
Taktfrequenz:
  • 1 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Taktfrequenz:
  • 1 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Typ Motorsteuerung Asynchronmotor:
  • Vektororientierte Flussregelung (FVC) mit Geber (Stromvektor)
  • Vektororientierte Flussregelung ohne Geber (SFVC) (Spannungs- oder Stromvektor)
  • ENA-System (Energieanpassung) für asymmetrische Lasten
  • U/f-Kennlinie (2 oder 5 Punkte)
Typ Motorsteuerung Asynchronmotor:
  • Vektororientierte Flussregelung (FVC) mit Geber (Stromvektor)
  • Vektororientierte Flussregelung ohne Geber (SFVC) (Spannungs- oder Stromvektor)
  • ENA-System (Energieanpassung) für asymmetrische Lasten
  • U/f-Kennlinie (2 oder 5 Punkte)
Polarisierungsart:
Keine Impedanz für Modbus
Polarisierungsart:
Keine Impedanz für Modbus
Zusatzmerkmale
Produktbestimmung:
  • Synchronmotoren
  • Asynchronmotoren
Produktbestimmung:
  • Synchronmotoren
  • Asynchronmotoren
Grenzen der Versorgungsspannung:
323…528 V
Grenzen der Versorgungsspannung:
323…528 V
Frequenz der Stromversorgung:
50 - 60 Hz - 5 - 5 %
Frequenz der Stromversorgung:
50 - 60 Hz - 5 - 5 %
Frequenzgrenzen der Stromversorgung:
47,5 - 63 Hz
Frequenzgrenzen der Stromversorgung:
47,5 - 63 Hz
Drehzahlstellbereich:
  • 1…100 für Asynchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
  • 1…1000 für Asynchronmotor Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
  • 1…50 für Synchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
Drehzahlstellbereich:
  • 1…100 für Asynchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
  • 1…1000 für Asynchronmotor Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
  • 1…50 für Synchronmotor bei Stellbetrieb, ohne Drehzahlrückführung
Drehzahlgenauigkeit:
  • +/- 0,01 % der Nenndrehzahl Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung 0,2 Mn zu Mn
  • +/- 10 % des Nennschlupfs ohne Drehzahlrückführung 0,2 Mn zu Mn
Drehzahlgenauigkeit:
  • +/- 0,01 % der Nenndrehzahl Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung 0,2 Mn zu Mn
  • +/- 10 % des Nennschlupfs ohne Drehzahlrückführung 0,2 Mn zu Mn
Drehmomentgenauigkeit:
  • +/- 15 % bei Stellbetrieb, ohne Drehzahlrückführung
  • +/- 5 % Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
Drehmomentgenauigkeit:
  • +/- 15 % bei Stellbetrieb, ohne Drehzahlrückführung
  • +/- 5 % Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung
短期过载力矩:
  • 170 % des nominalen Motordrehmoments +/-10 % für 60 s every 10 minutes
  • 220 % des nominalen Motordrehmoments +/-10 % für 2 s
短期过载力矩:
  • 170 % des nominalen Motordrehmoments +/-10 % für 60 s every 10 minutes
  • 220 % des nominalen Motordrehmoments +/-10 % für 2 s
Bremsmoment:
  • <= 150 % mit Brems- oder Hebewiderstand
  • 30 % ohne Bremswiderstand
Bremsmoment:
  • <= 150 % mit Brems- oder Hebewiderstand
  • 30 % ohne Bremswiderstand
Steuerungsprofil für Synchronmotoren:
Vektororientierte Regelung, ohne Drehzahlrückführung
Steuerungsprofil für Synchronmotoren:
Vektororientierte Regelung, ohne Drehzahlrückführung
Regelkreis:
Einstellbarer PI-Regler
Regelkreis:
Einstellbarer PI-Regler
Schlupfkompensation Motor:
  • Deaktivierbar
  • Einstellbar
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
  • Automatisch, unabhängig von der Last
Schlupfkompensation Motor:
  • Deaktivierbar
  • Einstellbar
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
  • Automatisch, unabhängig von der Last
Diagnose:
1 LED (rot) für Antriebsspannung
Diagnose:
1 LED (rot) für Antriebsspannung
Ausgangsspannung:
<= Versorgungsspannung
Ausgangsspannung:
<= Versorgungsspannung
Isolation:
Elektrisch, zwischen Leistungs- und Steuerungsteil
Isolation:
Elektrisch, zwischen Leistungs- und Steuerungsteil
Kabeltyp für die Montage im Gehäuse:
  • Mit NEMA Typ 1 (Satz): 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
  • Mit einem IP21- oder IP31-Satz: 3 KabelIEC Kabel bei 40 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
Kabeltyp für die Montage im Gehäuse:
  • Mit NEMA Typ 1 (Satz): 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
  • Mit einem IP21- oder IP31-Satz: 3 KabelIEC Kabel bei 40 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
  • Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
elektrische Verbindung:
  • Terminal, Klemmkapazität: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • Terminal, Klemmkapazität: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
elektrische Verbindung:
  • Terminal, Klemmkapazität: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • Terminal, Klemmkapazität: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
[M] Anzugsdrehmoment:
  • 0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • 1,4 Nm, 12,3 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
[M] Anzugsdrehmoment:
  • 0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR)
  • 1,4 Nm, 12,3 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Versorgung: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Versorgung: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Anzahl der Analogeingänge:
2
Anzahl der Analogeingänge:
2
Messeingänge:
  • AI1-/Al1+ bipolare Differenzspannung: +/- 10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen
  • AI2 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 242 Ohm, Auflösung 11 Bit
  • AI2 softwarekonfigurierbare Spannung: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 11 Bit
Messeingänge:
  • AI1-/Al1+ bipolare Differenzspannung: +/- 10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen
  • AI2 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 242 Ohm, Auflösung 11 Bit
  • AI2 softwarekonfigurierbare Spannung: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 11 Bit
Abtastzeit:
  • 2 ms +/- 0,5 ms (AI1-/Al1+) - analog Eingänge
  • 2 ms +/- 0,5 ms (Al2) - analog Eingänge
  • 2 ms +/- 0,5 ms (LI1 - LI5) - Digitaleingänge Eingänge
  • 2 ms +/- 0,5 ms (LI6)wenn als logischer Eingang konfiguriert - Digitaleingänge Eingänge
Abtastzeit:
  • 2 ms +/- 0,5 ms (AI1-/Al1+) - analog Eingänge
  • 2 ms +/- 0,5 ms (Al2) - analog Eingänge
  • 2 ms +/- 0,5 ms (LI1 - LI5) - Digitaleingänge Eingänge
  • 2 ms +/- 0,5 ms (LI6)wenn als logischer Eingang konfiguriert - Digitaleingänge Eingänge
Reaktionszeit:
  • <= 100 ms in STO (Safe Torque Off = Sicher abgeschaltetes Moment
  • AO1 2 ms, Toleranz +/- 0,5 ms für Analogausgänge Ausgänge
  • R1A, R1B, R1C 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
  • R2A, R2B 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
Reaktionszeit:
  • <= 100 ms in STO (Safe Torque Off = Sicher abgeschaltetes Moment
  • AO1 2 ms, Toleranz +/- 0,5 ms für Analogausgänge Ausgänge
  • R1A, R1B, R1C 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
  • R2A, R2B 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
absolute Genauigkeit:
  • +/- 0,6 % (AI1-/Al1+) bei Temperaturschwankung von 60 °C
  • +/- 0,6 % (AI2) bei Temperaturschwankung von 60 °C
  • +/-1 % (AO1) bei Temperaturschwankung von 60 °C
absolute Genauigkeit:
  • +/- 0,6 % (AI1-/Al1+) bei Temperaturschwankung von 60 °C
  • +/- 0,6 % (AI2) bei Temperaturschwankung von 60 °C
  • +/-1 % (AO1) bei Temperaturschwankung von 60 °C
Linearitätsfehler:
  • +/- 0,15 % des Höchstwerts (AI1-/Al1+, AI2)
  • +/- 0,2 % (AO1)
Linearitätsfehler:
  • +/- 0,15 % des Höchstwerts (AI1-/Al1+, AI2)
  • +/- 0,2 % (AO1)
Anzahl der Analogausgänge:
1
Anzahl der Analogausgänge:
1
Typ des Analogausgangs:
  • AO1 Software-konfigurierbarer Logikausgang 10 V 20 mA
  • AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 500 Ohm, Auflösung 10 Bit
  • AO1 softwarekonfigurierbare Spannung 0 - 10 V DC, Impedanz: 470 Ohm, Auflösung 10 Bit
Typ des Analogausgangs:
  • AO1 Software-konfigurierbarer Logikausgang 10 V 20 mA
  • AO1 softwarekonfigurierbarer Strom 0 - 20 mA, Impedanz: 500 Ohm, Auflösung 10 Bit
  • AO1 softwarekonfigurierbare Spannung 0 - 10 V DC, Impedanz: 470 Ohm, Auflösung 10 Bit
Diskrete Ausgangsnummer:
2
Diskrete Ausgangsnummer:
2
Digitaler Ausgang:
  • Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
  • Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
Digitaler Ausgang:
  • Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen
  • Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen
Min. Schaltstrom:
3 mA bei 24 V DC für konfigurierbare Relaislogik
Min. Schaltstrom:
3 mA bei 24 V DC für konfigurierbare Relaislogik
maximaler Schaltstrom:
  • R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
  • R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
  • R1, R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
  • R1, R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
maximaler Schaltstrom:
  • R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4
  • R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4
  • R1, R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1
  • R1, R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1
Diskrete Eingangsnummer:
7
Diskrete Eingangsnummer:
7
Digitaler Eingang:
  • LI1 - LI5: programmierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbarer PTC-Fühler 0…6, Impedanz: 1500 Ohm
  • PWR: Sicherheitseingang 24 V DC, Impedanz: 1500 Ohm entspricht ISO 13849-1 Stufe d
Digitaler Eingang:
  • LI1 - LI5: programmierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm
  • LI6: über Schalter konfigurierbarer PTC-Fühler 0…6, Impedanz: 1500 Ohm
  • PWR: Sicherheitseingang 24 V DC, Impedanz: 1500 Ohm entspricht ISO 13849-1 Stufe d
digitaler Logikeingang:
  • Negative Logik (Sink) (LI1 - LI5), > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI1 - LI5), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (LI6)wenn als logischer Eingang konfiguriert, > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI6)wenn als logischer Eingang konfiguriert, < 5 V (Stellung 0), > 11 V (Stellung 1)
digitaler Logikeingang:
  • Negative Logik (Sink) (LI1 - LI5), > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI1 - LI5), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (LI6)wenn als logischer Eingang konfiguriert, > 16 V (Stellung 0), < 10 V (Stellung 1)
  • Positive Logik (Source) (LI6)wenn als logischer Eingang konfiguriert, < 5 V (Stellung 0), > 11 V (Stellung 1)
Hoch und Auslauframpen:
  • S, U oder benutzerdefiniert
  • Linear getrennt einstellbar von 0,01-9000 s
  • Autom. Anpass. d. Auslauframpenzeit b. Überschr. d. Bremsmög. mittels Widerstand
Hoch und Auslauframpen:
  • S, U oder benutzerdefiniert
  • Linear getrennt einstellbar von 0,01-9000 s
  • Autom. Anpass. d. Auslauframpenzeit b. Überschr. d. Bremsmög. mittels Widerstand
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Schutzfunktionen:
  • Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
  • Schutz gegen Netzphasenverlust: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Netzphasenunterbrechung: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
  • Motorphasenausfall: Motor
  • Power removal - Eingang: Motor
  • Thermischer Schutz: Motor
Schutzfunktionen:
  • Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
  • Schutz gegen Netzphasenverlust: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Netzphasenunterbrechung: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
  • Motorphasenausfall: Motor
  • Power removal - Eingang: Motor
  • Thermischer Schutz: Motor
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Frequenzauflösung:
  • Analog-Eingang: 0,024/50 Hz
  • Anzeigeeinheit: 0,1 Hz
Frequenzauflösung:
  • Analog-Eingang: 0,024/50 Hz
  • Anzeigeeinheit: 0,1 Hz
Kommunikationsprotokoll:
  • CANopen
  • Modbus
Kommunikationsprotokoll:
  • CANopen
  • Modbus
Steckertyp:
  • 1 RJ45 (an der Vorderseite) für Modbus
  • 1 RJ45 (an Klemme) für Modbus
  • Male SUB-D 9 auf RJ45 für CANopen
Steckertyp:
  • 1 RJ45 (an der Vorderseite) für Modbus
  • 1 RJ45 (an Klemme) für Modbus
  • Male SUB-D 9 auf RJ45 für CANopen
physikalische Schnittstelle:
2-Draht- RS 485 für Modbus
physikalische Schnittstelle:
2-Draht- RS 485 für Modbus
传输框架:
RTU für Modbus
传输框架:
RTU für Modbus
变速箱速度:
  • 4800,9600,19200 bps, 38,4 Kbps für Modbus an Klemme
  • 9600 bps, 19200 bps für Modbus an der Vorderseite
  • 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps für CANopen
变速箱速度:
  • 4800,9600,19200 bps, 38,4 Kbps für Modbus an Klemme
  • 9600 bps, 19200 bps für Modbus an der Vorderseite
  • 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps für CANopen
Datenformat:
  • 8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite
  • 8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an Klemme
Datenformat:
  • 8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite
  • 8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an Klemme
Anzahl der Adressen:
  • 1…127 für CANopen
  • 1…247 für Modbus
Anzahl der Adressen:
  • 1…127 für CANopen
  • 1…247 für Modbus
Zugriffsmethode:
Slave CANopen
Zugriffsmethode:
Slave CANopen
Beschriftung:
CE
Beschriftung:
CE
Betriebsposition:
Senkrecht +/- 10 Grad
Betriebsposition:
Senkrecht +/- 10 Grad
Höhe:
230 mm
Höhe:
230 mm
Tiefe:
175 mm
Tiefe:
175 mm
Breite:
130 mm
Breite:
130 mm
Produktgewicht:
3 kg
Produktgewicht:
3 kg
Funktionalität:
Vollständig
Funktionalität:
Vollständig
Besondere Anwendung:
Andere Anwendungen
Besondere Anwendung:
Andere Anwendungen
Optionskarte:
  • Kommunikationskarte für CC-Link
  • Regler in programmierbarer Karte
  • Kommunikationskarte für DeviceNet
  • Kommunikationskarte für EtherNet/IP
  • Kommunikationskarte für Fipio
  • I/O Erweiterungskarte
  • Kommunikationskarte für Interbus-S
  • Schnittstellenkarte für Impulsgeber
  • Kommunikationskarte für Modbus Plus
  • Kommunikationskarte für Modbus TCP
  • Kommunikationskarte für Modbus/Uni-Telway
  • Laufkatzenkarte
  • Kommunikationskarte für Profibus-DP
  • Kommunikationskarte für Profibus DP V1
Optionskarte:
  • Kommunikationskarte für CC-Link
  • Regler in programmierbarer Karte
  • Kommunikationskarte für DeviceNet
  • Kommunikationskarte für EtherNet/IP
  • Kommunikationskarte für Fipio
  • I/O Erweiterungskarte
  • Kommunikationskarte für Interbus-S
  • Schnittstellenkarte für Impulsgeber
  • Kommunikationskarte für Modbus Plus
  • Kommunikationskarte für Modbus TCP
  • Kommunikationskarte für Modbus/Uni-Telway
  • Laufkatzenkarte
  • Kommunikationskarte für Profibus-DP
  • Kommunikationskarte für Profibus DP V1
Montage
Geräuschpegel:
43 dB entspricht 86/188/EEC
Geräuschpegel:
43 dB entspricht 86/188/EEC
Spannungsfestigkeit:
  • 3535 V DC zwischen Erd- und Leistungsanschlüssen
  • 5092 V DC zwischen Steuer- und Leistungsanschlüssen
Spannungsfestigkeit:
  • 3535 V DC zwischen Erd- und Leistungsanschlüssen
  • 5092 V DC zwischen Steuer- und Leistungsanschlüssen
Elektromagnetische Verträglichkeit:
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Elektromagnetische Verträglichkeit:
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Normen:
  • EN 61800-3 Umgebungen 2 Klasse C3
  • IEC 60721-3-3 Klasse 3S2
  • EN/IEC 61800-5-1
  • IEC 60721-3-3 Klasse 3C1
  • UL Typ 1
  • EN 61800-3 Umgebungen 1 Klasse C2
  • EN/IEC 61800-3
  • EN 55011 Klasse A Gruppe 1
Normen:
  • EN 61800-3 Umgebungen 2 Klasse C3
  • IEC 60721-3-3 Klasse 3S2
  • EN/IEC 61800-5-1
  • IEC 60721-3-3 Klasse 3C1
  • UL Typ 1
  • EN 61800-3 Umgebungen 1 Klasse C2
  • EN/IEC 61800-3
  • EN 55011 Klasse A Gruppe 1
Produktzertifizierungen:
  • GOST
  • UL
  • CSA
  • NOM 117
  • C-Tick
Produktzertifizierungen:
  • GOST
  • UL
  • CSA
  • NOM 117
  • C-Tick
Verschmutzungsgrad:
2 entspricht EN/IEC 61800-5-1
Verschmutzungsgrad:
2 entspricht EN/IEC 61800-5-1
Schutzart (IP):
IP20
Schutzart (IP):
IP20
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
Stoßfestigkeit:
15 gn für 11 ms entspricht EN/IEC 60068-2-27
Stoßfestigkeit:
15 gn für 11 ms entspricht EN/IEC 60068-2-27
Relative Feuchtigkeit:
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Relative Feuchtigkeit:
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb:
-10…50 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Betrieb:
-10…50 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Lagerung:
-25…70 °C
Umgebungstemperatur bei Lagerung:
-25…70 °C
Betriebshöhe:
  • <= 1.000 m ohne Leistungsminderung
  • 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
Betriebshöhe:
  • <= 1.000 m ohne Leistungsminderung
  • 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Menge:
1
VPE 1 Höhe:
24,5 cm
VPE 1 Höhe:
24,5 cm
VPE 1 Breite:
24,5 cm
VPE 1 Breite:
24,5 cm
VPE 1 Länge:
30,5 cm
VPE 1 Länge:
30,5 cm
VPE 1 Gewicht:
4,186 kg
VPE 1 Gewicht:
4,186 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
Gewährleistung:
18 months

业务合作

还没有人评价,快来抢沙发~
