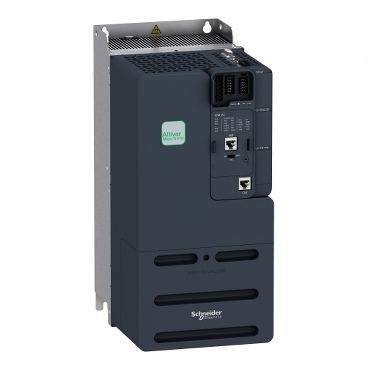

Schneider ATV340D22N4

型号: ATV340D22N4
参考面价： 3985.00 EUR
变频器ATV340，22kW，380-480V，IP20，IO版本
  • 强大的动力系统实现卓越的机器性能
  • 前所未有的自动化性能
  • 减少了机器设计的时间
  • 简化了机器开发
  • 与自动化无缝集成
  • 产品的环保性更多信息

Schneider ATV340D22N4 基本属性

净重：10.200 KG
毛重：12.240 KG
长度：249 mm
宽度：180 mm
高度：385 mm

Schneider ATV340D22N4 主要特点

系列：
Altivar Maschine ATV340
系列：
Altivar Maschine ATV340
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Machine
产品特定应用：
Machine
变种：
Standard-Version
变种：
Standard-Version
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus, seriell
通信协议：
Modbus, seriell
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50 - 60 Hz +/-5 %
电源频率：
50 - 60 Hz +/-5 %
Nennbetriebsspannung [U,nom]：
380-480 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
380-480 V -15 - +10 %
额定输出电流：
46,0 A
额定输出电流：
46,0 A
Motorleistung (kW)：
  • 30 kW für Normalbetrieb
  • 22 kW für Schwerlastbetrieb
Motorleistung (kW)：
  • 30 kW für Normalbetrieb
  • 22 kW für Schwerlastbetrieb
Motorleistung (HP)：
  • 40 hp für Normalbetrieb
  • 30 hp für Schwerlastbetrieb
Motorleistung (HP)：
  • 40 hp für Normalbetrieb
  • 30 hp für Schwerlastbetrieb
EMC过滤器：
Class C3 EMC filter integrated
EMC过滤器：
Class C3 EMC filter integrated
IP保护等级：
IP20
IP保护等级：
IP20

Schneider ATV340D22N4 主要特点

系列：
Altivar Maschine ATV340
系列：
Altivar Maschine ATV340
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Machine
产品特定应用：
Machine
变种：
Standard-Version
变种：
Standard-Version
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus, seriell
通信协议：
Modbus, seriell
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50 - 60 Hz +/-5 %
电源频率：
50 - 60 Hz +/-5 %
Nennbetriebsspannung [U,nom]：
380-480 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
380-480 V -15 - +10 %
额定输出电流：
46,0 A
额定输出电流：
46,0 A
Motorleistung (kW)：
  • 30 kW für Normalbetrieb
  • 22 kW für Schwerlastbetrieb
Motorleistung (kW)：
  • 30 kW für Normalbetrieb
  • 22 kW für Schwerlastbetrieb
Motorleistung (HP)：
  • 40 hp für Normalbetrieb
  • 30 hp für Schwerlastbetrieb
Motorleistung (HP)：
  • 40 hp für Normalbetrieb
  • 30 hp für Schwerlastbetrieb
EMC过滤器：
Class C3 EMC filter integrated
EMC过滤器：
Class C3 EMC filter integrated
IP保护等级：
IP20
IP保护等级：
IP20

Schneider ATV340D22N4 其他功能

离散输入数：
5
离散输入数：
5
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
预设速度的数量：
16 voreingestellte Drehzahlen
预设速度的数量：
16 voreingestellte Drehzahlen
离散输出数：
2,0
离散输出数：
2,0
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
模拟输入数量：
2
模拟输入数量：
2
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
继电器输出编号：
2
继电器输出编号：
2
输出电压：
<= Versorgungsspannung
输出电压：
<= Versorgungsspannung
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
访问方法：
Slave Modbus RTU
访问方法：
Slave Modbus RTU
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • Variables Drehmoment
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
电机控制类型异步电机：
  • Variables Drehmoment
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
同步电机的控制配置文件：
  • Permanentmagnetmotor
  • Reluktanzmotor
同步电机的控制配置文件：
  • Permanentmagnetmotor
  • Reluktanzmotor
污染程度：
2 entspricht IEC 61800-5-1
污染程度：
2 entspricht IEC 61800-5-1
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
打滑补偿发动机：
  • Einstellbar
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Nicht verfügbar in Permanentmagnetmotorregelung
打滑补偿发动机：
  • Einstellbar
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Nicht verfügbar in Permanentmagnetmotorregelung
时钟频率：
  • 2 - 16 kHz einstellbar
  • 6 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 6 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 60,1 A bei 380 V (Normalbetrieb)
  • 48,6 A bei 480 V (Normalbetrieb)
  • 63,5 A bei 380 V (Schwerlastbetrieb)
  • 50,6 A bei 480 V (Schwerlastbetrieb)
电源：
  • 60,1 A bei 380 V (Normalbetrieb)
  • 48,6 A bei 480 V (Normalbetrieb)
  • 63,5 A bei 380 V (Schwerlastbetrieb)
  • 50,6 A bei 480 V (Schwerlastbetrieb)
电源：
  • 63,5 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 50,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 67,9 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 54,4 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 64,1 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 50,8 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
电源：
  • 63,5 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 50,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 67,9 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 54,4 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 64,1 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 50,8 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
最大输入电流：
63,5 A
最大输入电流：
63,5 A
最大输出电压：
480 V
最大输出电压：
480 V
假表演：
  • 45,1 kVA bei 480 V (Normalbetrieb)
  • 42,1 kVA bei 480 V (Schwerlastbetrieb)
假表演：
  • 45,1 kVA bei 480 V (Normalbetrieb)
  • 42,1 kVA bei 480 V (Schwerlastbetrieb)
最大峰值电流：
  • 68,2 A während 60 s (Normalbetrieb)
  • 69 A während 60 s (Schwerlastbetrieb)
  • 83,7 A während 2 s (Normalbetrieb)
  • 83 A während 2 s (Schwerlastbetrieb)
最大峰值电流：
  • 68,2 A während 60 s (Normalbetrieb)
  • 69 A während 60 s (Schwerlastbetrieb)
  • 83,7 A während 2 s (Normalbetrieb)
  • 83 A während 2 s (Schwerlastbetrieb)
电气连接：
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
  • Schraubklemme, Klemmkapazität: 6 - 25 mm² für Motor
  • Schraubklemme, Klemmkapazität: 10-25 mm² für line side
  • Schraubklemme, Klemmkapazität: 10-25 mm² für DC-Bus
电气连接：
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
  • Schraubklemme, Klemmkapazität: 6 - 25 mm² für Motor
  • Schraubklemme, Klemmkapazität: 10-25 mm² für line side
  • Schraubklemme, Klemmkapazität: 10-25 mm² für DC-Bus
短路电流I：
22 kA
短路电流I：
22 kA
高过载时的基本负载电流：
46,0 A
高过载时的基本负载电流：
46,0 A
低过载时的基本负载电流：
62,0 A
低过载时的基本负载电流：
62,0 A
功率损耗（W）：
  • Lüftelos mit Konvektion: 28 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 486 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 39 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 631 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
功率损耗（W）：
  • Lüftelos mit Konvektion: 28 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 486 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 39 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 631 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
电气连接：
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
  • Motor: Schraubklemme 6 - 25 mm²/AWG 8 - AWG 3
  • Leitungsseite: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
  • DC-Bus: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
电气连接：
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
  • Motor: Schraubklemme 6 - 25 mm²/AWG 8 - AWG 3
  • Leitungsseite: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
  • DC-Bus: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Richtig
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Richtig
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Richtig
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Richtig
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Richtig
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Richtig
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Richtig
mit Sicherheitsfunktion Safe torque off (STO)：
Richtig
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
宽度：
180,0 mm
宽度：
180,0 mm
身高：
385,0 mm
身高：
385,0 mm
深度：
249,0 mm
深度：
249,0 mm
产品重量：
10,2 kg
产品重量：
10,2 kg
输出设计电流：
  • 62 A bei 4 kHz für Normalbetrieb
  • 46 A bei 4 kHz für Schwerlastbetrieb
输出设计电流：
  • 62 A bei 4 kHz für Normalbetrieb
  • 46 A bei 4 kHz für Schwerlastbetrieb

Schneider ATV340D22N4 其他功能

离散输入数：
5
离散输入数：
5
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
预设速度的数量：
16 voreingestellte Drehzahlen
预设速度的数量：
16 voreingestellte Drehzahlen
离散输出数：
2,0
离散输出数：
2,0
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
模拟输入数量：
2
模拟输入数量：
2
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
继电器输出编号：
2
继电器输出编号：
2
输出电压：
<= Versorgungsspannung
输出电压：
<= Versorgungsspannung
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
访问方法：
Slave Modbus RTU
访问方法：
Slave Modbus RTU
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • Variables Drehmoment
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
电机控制类型异步电机：
  • Variables Drehmoment
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
同步电机的控制配置文件：
  • Permanentmagnetmotor
  • Reluktanzmotor
同步电机的控制配置文件：
  • Permanentmagnetmotor
  • Reluktanzmotor
污染程度：
2 entspricht IEC 61800-5-1
污染程度：
2 entspricht IEC 61800-5-1
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
打滑补偿发动机：
  • Einstellbar
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Nicht verfügbar in Permanentmagnetmotorregelung
打滑补偿发动机：
  • Einstellbar
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Nicht verfügbar in Permanentmagnetmotorregelung
时钟频率：
  • 2 - 16 kHz einstellbar
  • 6 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 6 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 60,1 A bei 380 V (Normalbetrieb)
  • 48,6 A bei 480 V (Normalbetrieb)
  • 63,5 A bei 380 V (Schwerlastbetrieb)
  • 50,6 A bei 480 V (Schwerlastbetrieb)
电源：
  • 60,1 A bei 380 V (Normalbetrieb)
  • 48,6 A bei 480 V (Normalbetrieb)
  • 63,5 A bei 380 V (Schwerlastbetrieb)
  • 50,6 A bei 480 V (Schwerlastbetrieb)
电源：
  • 63,5 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 50,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 67,9 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 54,4 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 64,1 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 50,8 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
电源：
  • 63,5 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 50,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 67,9 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 54,4 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 64,1 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 50,8 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
最大输入电流：
63,5 A
最大输入电流：
63,5 A
最大输出电压：
480 V
最大输出电压：
480 V
假表演：
  • 45,1 kVA bei 480 V (Normalbetrieb)
  • 42,1 kVA bei 480 V (Schwerlastbetrieb)
假表演：
  • 45,1 kVA bei 480 V (Normalbetrieb)
  • 42,1 kVA bei 480 V (Schwerlastbetrieb)
最大峰值电流：
  • 68,2 A während 60 s (Normalbetrieb)
  • 69 A während 60 s (Schwerlastbetrieb)
  • 83,7 A während 2 s (Normalbetrieb)
  • 83 A während 2 s (Schwerlastbetrieb)
最大峰值电流：
  • 68,2 A während 60 s (Normalbetrieb)
  • 69 A während 60 s (Schwerlastbetrieb)
  • 83,7 A während 2 s (Normalbetrieb)
  • 83 A während 2 s (Schwerlastbetrieb)
电气连接：
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
  • Schraubklemme, Klemmkapazität: 6 - 25 mm² für Motor
  • Schraubklemme, Klemmkapazität: 10-25 mm² für line side
  • Schraubklemme, Klemmkapazität: 10-25 mm² für DC-Bus
电气连接：
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
  • Schraubklemme, Klemmkapazität: 6 - 25 mm² für Motor
  • Schraubklemme, Klemmkapazität: 10-25 mm² für line side
  • Schraubklemme, Klemmkapazität: 10-25 mm² für DC-Bus
短路电流I：
22 kA
短路电流I：
22 kA
高过载时的基本负载电流：
46,0 A
高过载时的基本负载电流：
46,0 A
低过载时的基本负载电流：
62,0 A
低过载时的基本负载电流：
62,0 A
功率损耗（W）：
  • Lüftelos mit Konvektion: 28 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 486 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 39 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 631 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
功率损耗（W）：
  • Lüftelos mit Konvektion: 28 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 486 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 39 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 631 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
电气连接：
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
  • Motor: Schraubklemme 6 - 25 mm²/AWG 8 - AWG 3
  • Leitungsseite: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
  • DC-Bus: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
电气连接：
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
  • Motor: Schraubklemme 6 - 25 mm²/AWG 8 - AWG 3
  • Leitungsseite: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
  • DC-Bus: Schraubklemme 10-25 mm²/AWG 6 - AWG 3
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Richtig
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Richtig
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Richtig
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Richtig
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Richtig
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Richtig
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Richtig
mit Sicherheitsfunktion Safe torque off (STO)：
Richtig
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
宽度：
180,0 mm
宽度：
180,0 mm
身高：
385,0 mm
身高：
385,0 mm
深度：
249,0 mm
深度：
249,0 mm
产品重量：
10,2 kg
产品重量：
10,2 kg
输出设计电流：
  • 62 A bei 4 kHz für Normalbetrieb
  • 46 A bei 4 kHz für Schwerlastbetrieb
输出设计电流：
  • 62 A bei 4 kHz für Normalbetrieb
  • 46 A bei 4 kHz für Schwerlastbetrieb

Schneider ATV340D22N4 装配

工作高度：
<= 3.000 m with current derating above 1000m
工作高度：
<= 3.000 m with current derating above 1000m
操作位置：
Senkrecht +/- 10 Grad
操作位置：
Senkrecht +/- 10 Grad
产品认证：
  • UL
  • CSA
  • TÜV
  • EAC
  • CTick
产品认证：
  • UL
  • CSA
  • TÜV
  • EAC
  • CTick
标记：
CE
标记：
CE
标准：
  • IEC 61800-3
  • IEC 61800-5-1
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 618000-5-1
  • UL 508C
标准：
  • IEC 61800-3
  • IEC 61800-5-1
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 618000-5-1
  • UL 508C
施工方法：
Mit Kühlkörper
施工方法：
Mit Kühlkörper
电磁兼容性：
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
电磁兼容性：
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Class 3S3 according to IEC 60721-3-3
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Class 3S3 according to IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
70 m/s² at 22 ms
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
70 m/s² at 22 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
5 m/s² at 9...200 Hz
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
5 m/s² at 9...200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1.5 mm at 2...9 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1.5 mm at 2...9 Hz
Permitted relative humidity (during operation)：
Class 3K5 according to EN 60721-3
Permitted relative humidity (during operation)：
Class 3K5 according to EN 60721-3
冷却风量：
128,0 m3/h
冷却风量：
128,0 m3/h
冷却方式：
Erzwungene Konvektion
冷却方式：
Erzwungene Konvektion
浪涌类别：
Class III
浪涌类别：
Class III
控制回路：
Einstellbarer PID-Regler
控制回路：
Einstellbarer PID-Regler
噪声水平：
56,7 dB
噪声水平：
56,7 dB
污染程度：
2
污染程度：
2
运输过程中的环境空气温度：
-40…70 °C
运输过程中的环境空气温度：
-40…70 °C
工作环境温度：
  • -15…50 °C ohne Leistungsminderung (senkrechte Position)
  • 50…60 °C mit Leistungsminderungsfaktor (senkrechte Position)
工作环境温度：
  • -15…50 °C ohne Leistungsminderung (senkrechte Position)
  • 50…60 °C mit Leistungsminderungsfaktor (senkrechte Position)
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
隔热：
Zwischen Leistungs- und Steuerungsklemmen
隔热：
Zwischen Leistungs- und Steuerungsklemmen

Schneider ATV340D22N4 装配

工作高度：
<= 3.000 m with current derating above 1000m
工作高度：
<= 3.000 m with current derating above 1000m
操作位置：
Senkrecht +/- 10 Grad
操作位置：
Senkrecht +/- 10 Grad
产品认证：
  • UL
  • CSA
  • TÜV
  • EAC
  • CTick
产品认证：
  • UL
  • CSA
  • TÜV
  • EAC
  • CTick
标记：
CE
标记：
CE
标准：
  • IEC 61800-3
  • IEC 61800-5-1
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 618000-5-1
  • UL 508C
标准：
  • IEC 61800-3
  • IEC 61800-5-1
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 618000-5-1
  • UL 508C
施工方法：
Mit Kühlkörper
施工方法：
Mit Kühlkörper
电磁兼容性：
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
电磁兼容性：
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Class 3S3 according to IEC 60721-3-3
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Class 3S3 according to IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
70 m/s² at 22 ms
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
70 m/s² at 22 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
5 m/s² at 9...200 Hz
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
5 m/s² at 9...200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1.5 mm at 2...9 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1.5 mm at 2...9 Hz
Permitted relative humidity (during operation)：
Class 3K5 according to EN 60721-3
Permitted relative humidity (during operation)：
Class 3K5 according to EN 60721-3
冷却风量：
128,0 m3/h
冷却风量：
128,0 m3/h
冷却方式：
Erzwungene Konvektion
冷却方式：
Erzwungene Konvektion
浪涌类别：
Class III
浪涌类别：
Class III
控制回路：
Einstellbarer PID-Regler
控制回路：
Einstellbarer PID-Regler
噪声水平：
56,7 dB
噪声水平：
56,7 dB
污染程度：
2
污染程度：
2
运输过程中的环境空气温度：
-40…70 °C
运输过程中的环境空气温度：
-40…70 °C
工作环境温度：
  • -15…50 °C ohne Leistungsminderung (senkrechte Position)
  • 50…60 °C mit Leistungsminderungsfaktor (senkrechte Position)
工作环境温度：
  • -15…50 °C ohne Leistungsminderung (senkrechte Position)
  • 50…60 °C mit Leistungsminderungsfaktor (senkrechte Position)
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
隔热：
Zwischen Leistungs- und Steuerungsklemmen
隔热：
Zwischen Leistungs- und Steuerungsklemmen

Schneider ATV340D22N4 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
30,000 cm
VPE 1高度：
30,000 cm
VPE 1宽度：
56,000 cm
VPE 1宽度：
56,000 cm
VPE 1长度：
34,000 cm
VPE 1长度：
34,000 cm
VPE 1重量：
11,900 kg
VPE 1重量：
11,900 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
2
VPE 2数量：
2
VPE 2高度：
75,000 cm
VPE 2高度：
75,000 cm
VPE 2宽度：
60,000 cm
VPE 2宽度：
60,000 cm
VPE 2长度：
80,000 cm
VPE 2长度：
80,000 cm
VPE 2重量：
36,800 kg
VPE 2重量：
36,800 kg

Schneider ATV340D22N4 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
30,000 cm
VPE 1高度：
30,000 cm
VPE 1宽度：
56,000 cm
VPE 1宽度：
56,000 cm
VPE 1长度：
34,000 cm
VPE 1长度：
34,000 cm
VPE 1重量：
11,900 kg
VPE 1重量：
11,900 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
2
VPE 2数量：
2
VPE 2高度：
75,000 cm
VPE 2高度：
75,000 cm
VPE 2宽度：
60,000 cm
VPE 2宽度：
60,000 cm
VPE 2长度：
80,000 cm
VPE 2长度：
80,000 cm
VPE 2重量：
36,800 kg
VPE 2重量：
36,800 kg

Schneider ATV340D22N4 合同担保

保证：
18 Monate
保证：
18 Monate

Schneider ATV340D22N4 合同担保

保证：
18 Monate
保证：
18 Monate
发布时间：2022-11-24 14:00:04
更新时间：2024-07-25 01:58:36
