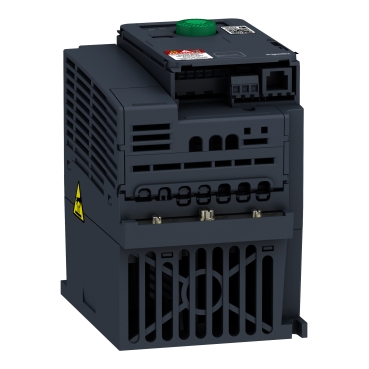

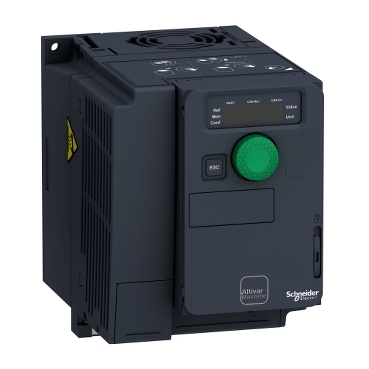

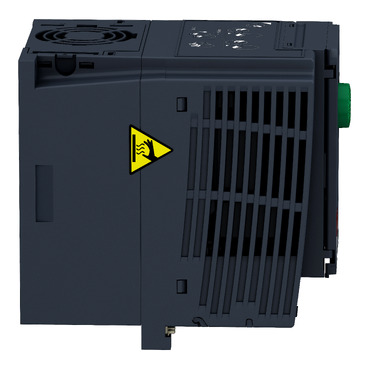

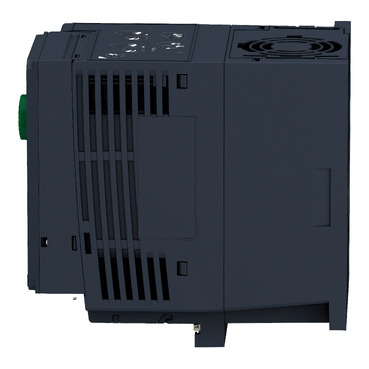

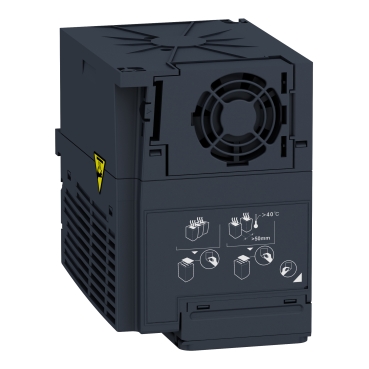

ATV320U04N4C
基本信息
型号: ATV320U04N4C
参考面价： 537.00 EUR
Frequenzumrichter ATV320, 0,37kW, 380-500V, 3 phasig, Kompakt
- ·Zeit und Platz sparen
- ·Geringere Ausfallzeiten und Wartungskosten
- ·Optimiert für Belüftungs- und Pumpenanwendungen: bis zu 30 % Energieeinsparungen
- ·Fortschrittliche Anschlussmöglichkeiten reduzieren die Anfangsinvestition bei gleichzeitiger Flexibilität im Design
- ·Steuerung von Asynchron- und Synchronmotoren, einschließlich IE2, IE3 und PM-Motoren
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Altivar Machine ATV320
- Baureihe：
- Altivar Machine ATV320
- Produkt- oder Komponententyp：
- Antrieb mit variabler Geschwindigkeit
- Produkt- oder Komponententyp：
- Antrieb mit variabler Geschwindigkeit
- Produktspezifische Anwendung：
- Komplexe Maschinen
- Produktspezifische Anwendung：
- Komplexe Maschinen
- Variante：
- Standard-Version
- Variante：
- Standard-Version
- Gehäusetyp：
- Kompakt
- Gehäusetyp：
- Kompakt
- Montagemodus：
- Aufputzmontage
- Montagemodus：
- Aufputzmontage
- Kommunikationsprotokoll：
- Modbus, seriell
- CANopen
- Kommunikationsprotokoll：
- Modbus, seriell
- CANopen
- Optionskarte：
- Kommunikationsmodul, CANopen
- Kommunikationsmodul, EtherCAT
- Kommunikationsmodul, Profibus DP V1
- Kommunikationsmodul, Profinet
- Kommunikationsmodul, Ethernet Powerlink
- Kommunikationsmodul, EtherNet/IP
- Kommunikationsmodul, DeviceNet
- Optionskarte：
- Kommunikationsmodul, CANopen
- Kommunikationsmodul, EtherCAT
- Kommunikationsmodul, Profibus DP V1
- Kommunikationsmodul, Profinet
- Kommunikationsmodul, Ethernet Powerlink
- Kommunikationsmodul, EtherNet/IP
- Kommunikationsmodul, DeviceNet
- Nennbetriebsspannung [U,nom]：
- 380 - 500 V -15 - +10 %
- Nennbetriebsspannung [U,nom]：
- 380 - 500 V -15 - +10 %
- Nennausgangsstrom：
- 1,5 A
- Nennausgangsstrom：
- 1,5 A
- Motorleistung (kW)：
- 0,37 kW für Schwerlastbetrieb
- Motorleistung (kW)：
- 0,37 kW für Schwerlastbetrieb
- EMV-Filter：
- Integrierter EMV-Filter Klasse C2
- EMV-Filter：
- Integrierter EMV-Filter Klasse C2
- IP-Schutzart：
- IP20
- IP-Schutzart：
- IP20
Zusatzmerkmale
- Diskrete Eingangsnummer：
- 7
- Diskrete Eingangsnummer：
- 7
- Digitaler Eingang：
- STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
- DI1 - DI6 Logikeingänge, 24 V DC (30 V)
- DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
- Digitaler Eingang：
- STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
- DI1 - DI6 Logikeingänge, 24 V DC (30 V)
- DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
- Diskrete Eingangslogik：
- Positive Logik (Source)
- Negative Logik (Sink)
- Diskrete Eingangslogik：
- Positive Logik (Source)
- Negative Logik (Sink)
- Diskrete Ausgangsnummer：
- 3
- Diskrete Ausgangsnummer：
- 3
- Digitaler Ausgang：
- Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
- Open Collector DQ- 0…1 kHz 30 V DC 100 mA
- Digitaler Ausgang：
- Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
- Open Collector DQ- 0…1 kHz 30 V DC 100 mA
- Anzahl der Analogeingänge：
- 3
- Anzahl der Analogeingänge：
- 3
- Messeingänge：
- AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
- AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
- AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
- Messeingänge：
- AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
- AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
- AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
- Anzahl der Analogausgänge：
- 1
- Anzahl der Analogausgänge：
- 1
- Typ des Analogausgangs：
- Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
- Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
- Typ des Analogausgangs：
- Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
- Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
- Ausgangsart des Relais：
- Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R1C
- Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R2C
- Ausgangsart des Relais：
- Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R1C
- Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R2C
- maximaler Schaltstrom：
- Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
- Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
- Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
- Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
- Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
- Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
- maximaler Schaltstrom：
- Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
- Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
- Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
- Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
- Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
- Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
- minimaler Schaltstrom：
- Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
- minimaler Schaltstrom：
- Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
- Zugriffsmethode：
- Slave CANopen
- Zugriffsmethode：
- Slave CANopen
- 4象限操作可能：
- Richtig
- 4象限操作可能：
- Richtig
- Typ Motorsteuerung Asynchronmotor：
- U/f-Kennlinie, 5 Punkte
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- Vektororient. Flussregelung ohne Encoder - Energiesparmodus
- U/f-Kennlinie, 2 Punkte
- Typ Motorsteuerung Asynchronmotor：
- U/f-Kennlinie, 5 Punkte
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- Vektororient. Flussregelung ohne Encoder - Energiesparmodus
- U/f-Kennlinie, 2 Punkte
- Steuerungsprofil für Synchronmotoren：
- Vektororientierte Flussregelung ohne Encoder
- Steuerungsprofil für Synchronmotoren：
- Vektororientierte Flussregelung ohne Encoder
- 短期过载力矩：
- 170…200 % des Motor Bemessungsmoment
- 短期过载力矩：
- 170…200 % des Motor Bemessungsmoment
- Max. Ausgangsfrequenz：
- 0,599 kHz
- Max. Ausgangsfrequenz：
- 0,599 kHz
- Hoch und Auslauframpen：
- Linear
- U
- S
- CUS
- Rampenumschaltung
- Acceleration/deceleration ramp adaptation
- Acceleration/deceleration automatic stop with DC injection
- Hoch und Auslauframpen：
- Linear
- U
- S
- CUS
- Rampenumschaltung
- Acceleration/deceleration ramp adaptation
- Acceleration/deceleration automatic stop with DC injection
- Schlupfkompensation Motor：
- Automatisch, unabhängig von der Last
- Einstellbar von 0 - 300 %
- Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
- Schlupfkompensation Motor：
- Automatisch, unabhängig von der Last
- Einstellbar von 0 - 300 %
- Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
- Taktfrequenz：
- 2 - 16 kHz einstellbar
- 4 - 16 kHz mit Leistungsminderungsfaktor
- Taktfrequenz：
- 2 - 16 kHz einstellbar
- 4 - 16 kHz mit Leistungsminderungsfaktor
- Bemessungs Taktfrequenz：
- 4 kHz
- Bemessungs Taktfrequenz：
- 4 kHz
- Bremsen bis Stillstand：
- Durch Gleichstromeinspeisung
- Bremsen bis Stillstand：
- Durch Gleichstromeinspeisung
- Brake chopper integrated：
- Richtig
- Brake chopper integrated：
- Richtig
- Netzstrom：
- 2,1 A bei 380 V (Schwerlastbetrieb)
- 1,6 A bei 500 V (Schwerlastbetrieb)
- Netzstrom：
- 2,1 A bei 380 V (Schwerlastbetrieb)
- 1,6 A bei 500 V (Schwerlastbetrieb)
- Max. Eingangsstrom：
- 2,1 A
- Max. Eingangsstrom：
- 2,1 A
- Maximum output voltage：
- 500 V
- Maximum output voltage：
- 500 V
- Scheinleistung：
- 1,4 kVA bei 500 V (Schwerlastbetrieb)
- Scheinleistung：
- 1,4 kVA bei 500 V (Schwerlastbetrieb)
- Netzwerkfrequenz：
- 50 - 60 Hz
- Netzwerkfrequenz：
- 50 - 60 Hz
- Relative symmetric network frequency tolerance：
- 5 %
- Relative symmetric network frequency tolerance：
- 5 %
- Netzkurzschlussstrom Ik：
- 5 kA
- Netzkurzschlussstrom Ik：
- 5 kA
- Base load current at high overload：
- 27,5 A
- Base load current at high overload：
- 27,5 A
- Verlustleistung in W：
- Lüfter: 23,0 W bei 380 V, Schaltfrequenz 4 kHz
- Verlustleistung in W：
- Lüfter: 23,0 W bei 380 V, Schaltfrequenz 4 kHz
- mit Sicherheitsfunktion Safely Limited Speed (SLS)：
- Richtig
- mit Sicherheitsfunktion Safely Limited Speed (SLS)：
- Richtig
- mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
- Falsch
- mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
- Falsch
- mit Sicherheitsfunktion Safe Operating Stop (SOS)：
- Falsch
- mit Sicherheitsfunktion Safe Operating Stop (SOS)：
- Falsch
- mit Sicherheitsfunktion Safe Position (SP)：
- Falsch
- mit Sicherheitsfunktion Safe Position (SP)：
- Falsch
- mit Sicherheitsfunktion Safe programmable logic：
- Falsch
- mit Sicherheitsfunktion Safe programmable logic：
- Falsch
- mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
- Falsch
- mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
- Falsch
- mit Sicherheitsfunktion Safe Stop 1 (SS1)：
- Richtig
- mit Sicherheitsfunktion Safe Stop 1 (SS1)：
- Richtig
- mit Sicherheitsfunktion Safe Stop 2 (SS2)：
- Falsch
- mit Sicherheitsfunktion Safe Stop 2 (SS2)：
- Falsch
- mit Sicherheitsfunktion Safe torque off (STO)：
- Richtig
- mit Sicherheitsfunktion Safe torque off (STO)：
- Richtig
- mit Sicherheitsfunktion Safely Limited Position (SLP)：
- Falsch
- mit Sicherheitsfunktion Safely Limited Position (SLP)：
- Falsch
- mit Sicherheitsfunktion Safe Direction (SDI)：
- Falsch
- mit Sicherheitsfunktion Safe Direction (SDI)：
- Falsch
- Schutzfunktionen：
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Antrieb
- Schutzfunktionen：
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überhitzungsschutz: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Thermischer Schutz: Antrieb
- Breite：
- 105,0 mm
- Breite：
- 105,0 mm
- Höhe：
- 142,0 mm
- Höhe：
- 142,0 mm
- Tiefe：
- 158,0 mm
- Tiefe：
- 158,0 mm
- Produktgewicht：
- 1,2 kg
- Produktgewicht：
- 1,2 kg
Montage
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Produktzertifizierungen：
- CE
- ATEX
- NOM
- GOST
- EAC
- RCM
- KC
- Produktzertifizierungen：
- CE
- ATEX
- NOM
- GOST
- EAC
- RCM
- KC
- Beschriftung：
- CE
- ATEX
- UL
- CSA
- EAC
- RCM
- Beschriftung：
- CE
- ATEX
- UL
- CSA
- EAC
- RCM
- Normen：
- IEC 61800-5-1
- Normen：
- IEC 61800-5-1
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- Umweltklasse (während des Betriebs)：
- Klasse 3C3 gemäß IEC 60721-3-3
- Klasse 3S2 gemäß IEC 60721-3-3
- Umweltklasse (während des Betriebs)：
- Klasse 3C3 gemäß IEC 60721-3-3
- Klasse 3S2 gemäß IEC 60721-3-3
- Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
- 150 m/s² bei 11 ms
- Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
- 150 m/s² bei 11 ms
- Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
- 10 m/s² bei 13 - 200 Hz
- Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
- 10 m/s² bei 13 - 200 Hz
- Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
- 1,5 mm bei 2 - 13 Hz
- Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
- 1,5 mm bei 2 - 13 Hz
- Permitted relative humidity (during operation)：
- Class 3K5 according to EN 60721-3
- Permitted relative humidity (during operation)：
- Class 3K5 according to EN 60721-3
- Kühlluftvolumen：
- 18,0 m3/h
- Kühlluftvolumen：
- 18,0 m3/h
- 浪涌类别：
- III
- 浪涌类别：
- III
- Regelkreis：
- Einstellbarer PID-Regler
- Regelkreis：
- Einstellbarer PID-Regler
- Drehzahlgenauigkeit：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- Drehzahlgenauigkeit：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- Verschmutzungsgrad：
- 2
- Verschmutzungsgrad：
- 2
- Umgebungslufttemperatur beim Transport：
- -25…70 °C
- Umgebungslufttemperatur beim Transport：
- -25…70 °C
- Umgebungstemperatur bei Betrieb：
- -10…50 °C ohne Leistungsminderung
- 50…60 °C mit Leistungsminderungsfaktor
- Umgebungstemperatur bei Betrieb：
- -10…50 °C ohne Leistungsminderung
- 50…60 °C mit Leistungsminderungsfaktor
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 18,000 cm
- VPE 1 Höhe：
- 18,000 cm
- VPE 1 Breite：
- 18,600 cm
- VPE 1 Breite：
- 18,600 cm
- VPE 1 Länge：
- 19,000 cm
- VPE 1 Länge：
- 19,000 cm
- VPE 1 Gewicht：
- 1,643 kg
- VPE 1 Gewicht：
- 1,643 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 30
- VPE 2 Menge：
- 30
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 62,170 kg
- VPE 2 Gewicht：
- 62,170 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
- Gewährleistung：
- 18 Monate
业务合作
还没有人评价，快来抢沙发~
