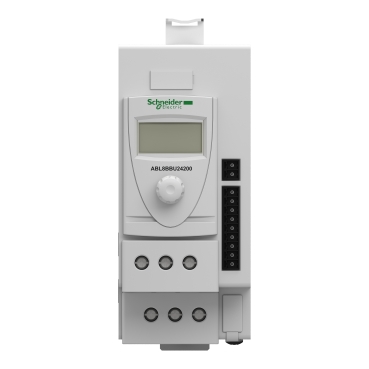

ABL8BBU24200BatteriesteuermodulModiconABL824-288V
ABL8BBU24200
基本信息
型号: ABL8BBU24200
Batteriesteuermodul, Modicon ABL8, 24-28,8V DC, 20A, für Spannungsversorgung ABL8
- ·Steuerung des Ladens von Batterie und Pufferversorgung für eine lange Lebensdauer
- ·Zuverlässige und schnelle Umschaltung zwischen Netz-/Batterieversorgung
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Phaseo
- Baureihe：
- Phaseo
- Produkt- oder Komponententyp：
- Batterie-Steuermodul
- Produkt- oder Komponententyp：
- Batterie-Steuermodul
- Eingangsspannung：
- 24-28,8 V DC
- Eingangsspannung：
- 24-28,8 V DC
- Ausgangsspannung：
- (U Batterie-0,5) V in Batteriebetrieb DC
- (Uin-0,25) V in Nominalbetrieb DC
- Ausgangsspannung：
- (U Batterie-0,5) V in Batteriebetrieb DC
- (Uin-0,25) V in Nominalbetrieb DC
- maximaler Ausgangsstrom：
- 20 A
- maximaler Ausgangsstrom：
- 20 A
Zusatzmerkmale
- Eingangsspannungsgrenzen：
- 22 - 30 V
- Eingangsspannungsgrenzen：
- 22 - 30 V
- Max. Verlustleistung in W：
- 7 W
- Max. Verlustleistung in W：
- 7 W
- Ansprechgrenze：
- Einstellbar 22-36 V
- Ansprechgrenze：
- Einstellbar 22-36 V
- Anzahl der Ausgangskanäle：
- 1
- Anzahl der Ausgangskanäle：
- 1
- Leistungsaufnahme：
- 0,6 A bei Last
- 0,1 mA keine Last
- <= 40,6 A
- Leistungsaufnahme：
- 0,6 A bei Last
- 0,1 mA keine Last
- <= 40,6 A
- Ausgangsschutztyp：
- Gegen Überlast, Schutztechnologie: 1,5 x In
- Gegen Kurzschlüsse, Schutztechnologie: batteriegesicherter Modus, automatische Rückstellung
- Gegen Kurzschlüsse, Schutztechnologie: Stromversorgungsmodus
- Ausgangsschutztyp：
- Gegen Überlast, Schutztechnologie: 1,5 x In
- Gegen Kurzschlüsse, Schutztechnologie: batteriegesicherter Modus, automatische Rückstellung
- Gegen Kurzschlüsse, Schutztechnologie: Stromversorgungsmodus
- Anschlüsse - Klemmen：
- Für Diagnoserelais: abnehmbare Schraubklemmleiste, Verbindungskapazität: 1 x 0,75 mm²
- Für Eingangsverbindung: Schraubklemmenanschluss, Verbindungskapazität: 2 x 0,5-2 x 10 mm² AWG 20 - AWG 8
- Für Ausgangsleitung: Schraubklemmenanschluss, Verbindungskapazität: 2 x 0,5-2 x 10 mm² AWG 20 - AWG 8
- Anschlüsse - Klemmen：
- Für Diagnoserelais: abnehmbare Schraubklemmleiste, Verbindungskapazität: 1 x 0,75 mm²
- Für Eingangsverbindung: Schraubklemmenanschluss, Verbindungskapazität: 2 x 0,5-2 x 10 mm² AWG 20 - AWG 8
- Für Ausgangsleitung: Schraubklemmenanschluss, Verbindungskapazität: 2 x 0,5-2 x 10 mm² AWG 20 - AWG 8
- Befestigung：
- Durch Klipse auf 35 mm symmetrische DIN-Schiene, Betriebsstellung: horizontal
- Durch Klipse auf 35 mm symmetrische DIN-Schiene, Betriebsstellung: vertikal
- Befestigung：
- Durch Klipse auf 35 mm symmetrische DIN-Schiene, Betriebsstellung: horizontal
- Durch Klipse auf 35 mm symmetrische DIN-Schiene, Betriebsstellung: vertikal
- Betriebshöhe：
- 2.000 m
- Betriebshöhe：
- 2.000 m
- Beschriftung：
- CE
- Beschriftung：
- CE
- Testbezeichnung：
- Elektrostatische Entladungen entspricht IEC 61000-4-2
- Emission entspricht IEC 61000-6-3
- Induziertes elektromagnetisches Feld entspricht IEC 61000-4-6 Level 3
- Abgestrahltes elektromagnetisches Feld entspricht IEC 61000-4-3 Level 3
- Schneller Störimpuls entspricht IEC 61000-4-4 Level 3
- Spitze entspricht IEC 61000-4-5 Ebene 2
- Leitungs-/Strahlungsemissionen entspricht EN 55022 Klasse B, 20 %
- Testbezeichnung：
- Elektrostatische Entladungen entspricht IEC 61000-4-2
- Emission entspricht IEC 61000-6-3
- Induziertes elektromagnetisches Feld entspricht IEC 61000-4-6 Level 3
- Abgestrahltes elektromagnetisches Feld entspricht IEC 61000-4-3 Level 3
- Schneller Störimpuls entspricht IEC 61000-4-4 Level 3
- Spitze entspricht IEC 61000-4-5 Ebene 2
- Leitungs-/Strahlungsemissionen entspricht EN 55022 Klasse B, 20 %
- Lokale Signalisierung：
- 1 C/O Relais für Alarmstatus
- 1 C/O Relais für Batteriestatus
- 1 C/O Relais für Stromversorgungsstatus
- LCD-Bildschirm für Modulstatus
- Lokale Signalisierung：
- 1 C/O Relais für Alarmstatus
- 1 C/O Relais für Batteriestatus
- 1 C/O Relais für Stromversorgungsstatus
- LCD-Bildschirm für Modulstatus
- Breite：
- 60 mm
- Breite：
- 60 mm
- Höhe：
- 125 mm
- Höhe：
- 125 mm
- Tiefe：
- 160 mm
- Tiefe：
- 160 mm
- Produktgewicht：
- 0,5 kg
- Produktgewicht：
- 0,5 kg
Montage
- Produktzertifizierungen：
- RCM
- EAC
- Produktzertifizierungen：
- RCM
- EAC
- Normen：
- UL 508
- CSA C22.2 Nr. 60950-1
- Normen：
- UL 508
- CSA C22.2 Nr. 60950-1
- Umgebungstemperatur bei Betrieb：
- -25…60 °C
- Umgebungstemperatur bei Betrieb：
- -25…60 °C
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Umgebungseigenschaften：
- EMC entspricht IEC 61000-6-3
- EMC entspricht IEC 61000-6-2
- Sicherheit entspricht IEC 60950-1
- Sicherheit entspricht EN/IEC 61204-3
- Umgebungseigenschaften：
- EMC entspricht IEC 61000-6-3
- EMC entspricht IEC 61000-6-2
- Sicherheit entspricht IEC 60950-1
- Sicherheit entspricht EN/IEC 61204-3
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- Spannungsfestigkeit：
- 500 V zwischen Eingang und Erde
- 500 V zwischen Ausgang und Erde
- Spannungsfestigkeit：
- 500 V zwischen Eingang und Erde
- 500 V zwischen Ausgang und Erde
- 浪涌类别：
- Klasse II entspricht VDE 0106-1
- 浪涌类别：
- Klasse II entspricht VDE 0106-1
- Relative Luftfeuchtigkeit：
- 0…90 % während des Betriebs
- 0…95 % während der Lagerung
- Relative Luftfeuchtigkeit：
- 0…90 % während des Betriebs
- 0…95 % während der Lagerung
- Eingangsstrom：
- 718708 H at 24 V DC mit UTE C80-810 calculation method
- Eingangsstrom：
- 718708 H at 24 V DC mit UTE C80-810 calculation method
- Vibrationsfestigkeit：
- 2 Gn (f= 11,9…150 Hz) entspricht IEC 61131-2
- 3,5 mm (f= 3…11,9 Hz) entspricht IEC 61131-2
- Vibrationsfestigkeit：
- 2 Gn (f= 11,9…150 Hz) entspricht IEC 61131-2
- 3,5 mm (f= 3…11,9 Hz) entspricht IEC 61131-2
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 9 cm
- VPE 1 Höhe：
- 9 cm
- VPE 1 Breite：
- 19,5 cm
- VPE 1 Breite：
- 19,5 cm
- VPE 1 Länge：
- 19,5 cm
- VPE 1 Länge：
- 19,5 cm
- VPE 1 Gewicht：
- 1,468 kg
- VPE 1 Gewicht：
- 1,468 kg
- VPE 2 Art：
- S03
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 8
- VPE 2 Menge：
- 8
- VPE 2 Höhe：
- 30 cm
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 11,929 kg
- VPE 2 Gewicht：
- 11,929 kg
- VPE 3 Art：
- P06
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 72
- VPE 3 Menge：
- 72
- VPE 3 Höhe：
- 80 cm
- VPE 3 Höhe：
- 80 cm
- VPE 3 Breite：
- 80 cm
- VPE 3 Breite：
- 80 cm
- VPE 3 Länge：
- 60 cm
- VPE 3 Länge：
- 60 cm
- VPE 3 Gewicht：
- 118,7 kg
- VPE 3 Gewicht：
- 118,7 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
