法国Schneider
Schneider A9F89216
型号: A9F89216

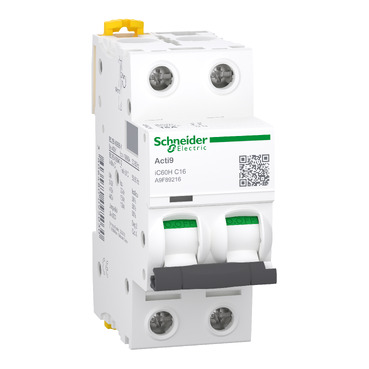

IC60H，小型断路器，2p，16A，C曲线
- 产品的环保性更多信息
Schneider A9F89216 基本属性
净重：0.250 KG
毛重：0.300 KG
长度：79 mm
宽度：36 mm
高度：85 mm
Schneider A9F89216 主要特点
- 设备应用程序：
- Verteilung
- 系列：
- Acti9
- 品名：
- Acti9 iC60
- 产品或组件类型：
- Leitungsschutzschalter
- 设备的简短描述：
- iC60H
- 电杆说明：
- 2P
- 受保护电杆数量：
- 2
- [In]设计电流：
- 16 A
- 网络类型：
- AC
- DC
- 触发器技术：
- Thermomagnetisch
- 弯曲圆盘：
- C
- 关闭电源：
- 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1
- 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 15 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2
- 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 使用类别：
- Kategorie A entspricht EN 60947-2
- Kategorie A entspricht IEC 60947-2
- 适用于绝缘：
- Ja entspricht EN 60898-1
- Ja entspricht EN 60947-2
- Ja entspricht IEC 60898-1
- Ja entspricht IEC 60947-2
- 标准：
- IEC 60947-2
- EN 60947-2
- IEC 60898-1
- EN 60898-1
Schneider A9F89216 主要特点
- 设备应用程序：
- Verteilung
- 系列：
- Acti9
- 品名：
- Acti9 iC60
- 产品或组件类型：
- Leitungsschutzschalter
- 设备的简短描述：
- iC60H
- 电杆说明：
- 2P
- 受保护电杆数量：
- 2
- [In]设计电流：
- 16 A
- 网络类型：
- AC
- DC
- 触发器技术：
- Thermomagnetisch
- 弯曲圆盘：
- C
- 关闭电源：
- 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1
- 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 15 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2
- 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
- 使用类别：
- Kategorie A entspricht EN 60947-2
- Kategorie A entspricht IEC 60947-2
- 适用于绝缘：
- Ja entspricht EN 60898-1
- Ja entspricht EN 60947-2
- Ja entspricht IEC 60898-1
- Ja entspricht IEC 60947-2
- 标准：
- IEC 60947-2
- EN 60947-2
- IEC 60898-1
- EN 60898-1
Schneider A9F89216 其他功能
- 网络频率：
- 50/60 Hz
- 磁性释放极限：
- 8 x Zoll +/-20 %
- [Ics]额定断电：
- 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
- 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz
- 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz
- 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
- 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz
- 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz
- 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz
- 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz
- 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz
- 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz
- 15 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC
- 15 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC
- 限制类：
- 3 entspricht EN 60898-1
- 3 entspricht IEC 60898-1
- [Ui]设计绝缘电压：
- 500 V AC 50/60 Hz entspricht EN 60947-2
- 500 V AC 50/60 Hz entspricht IEC 60947-2
- [Uimp]设计抗震性：
- 6 kV entspricht EN 60947-2
- 6 kV entspricht IEC 60947-2
- 触点位置指示器：
- Ja
- 控件类型：
- Kippschalter
- 本地信号：
- Auslöseanzeige
- 安装方式：
- Fixiert
- 安装支架：
- DIN-Schiene
- 梳形导轨和歧管块的兼容性：
- Oben oder unten: ja
- 9mm网格：
- 4
- 身高：
- 85 mm
- 宽度：
- 36 mm
- 深度：
- 78,5 mm
- 产品重量：
- 0,25 kg
- 颜色：
- Weiß
- 机械使用寿命：
- 20000 Zyklen
- 电气使用寿命：
- 10000 Zyklen
- 终端：
- Einzelklemme (oben oder unten) 1…25 mm² fest
- Einzelklemme (oben oder unten) 1…16 mm² flexibel
- 剥线长度：
- 14 mm für oben oder unten Verbindung
- [M] 拧紧力矩：
- 2 Nm oben oder unten
- 接地故障保护：
- Separater Block
Schneider A9F89216 其他功能
- 网络频率：
- 50/60 Hz
- 磁性释放极限：
- 8 x Zoll +/-20 %
- [Ics]额定断电：
- 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
- 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz
- 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz
- 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
- 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz
- 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz
- 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz
- 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz
- 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz
- 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz
- 15 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC
- 15 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC
- 限制类：
- 3 entspricht EN 60898-1
- 3 entspricht IEC 60898-1
- [Ui]设计绝缘电压：
- 500 V AC 50/60 Hz entspricht EN 60947-2
- 500 V AC 50/60 Hz entspricht IEC 60947-2
- [Uimp]设计抗震性：
- 6 kV entspricht EN 60947-2
- 6 kV entspricht IEC 60947-2
- 触点位置指示器：
- Ja
- 控件类型：
- Kippschalter
- 本地信号：
- Auslöseanzeige
- 安装方式：
- Fixiert
- 安装支架：
- DIN-Schiene
- 梳形导轨和歧管块的兼容性：
- Oben oder unten: ja
- 9mm网格：
- 4
- 身高：
- 85 mm
- 宽度：
- 36 mm
- 深度：
- 78,5 mm
- 产品重量：
- 0,25 kg
- 颜色：
- Weiß
- 机械使用寿命：
- 20000 Zyklen
- 电气使用寿命：
- 10000 Zyklen
- 终端：
- Einzelklemme (oben oder unten) 1…25 mm² fest
- Einzelklemme (oben oder unten) 1…16 mm² flexibel
- 剥线长度：
- 14 mm für oben oder unten Verbindung
- [M] 拧紧力矩：
- 2 Nm oben oder unten
- 接地故障保护：
- Separater Block
Schneider A9F89216 装配
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- IP20 entspricht EN 60529
- 污染程度：
- 3 entspricht EN 60947-2
- 3 entspricht IEC 60947-2
- 浪涌类别：
- IV
- 热带适宜性：
- 2 entspricht IEC 60068-1
- 相对湿度：
- 95 % bei 55 °C
- 工作高度：
- 0 - 2.000 m
- 工作环境温度：
- -35…70 °C
- 储存环境温度：
- -40…85 °C
Schneider A9F89216 装配
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- IP20 entspricht EN 60529
- 污染程度：
- 3 entspricht EN 60947-2
- 3 entspricht IEC 60947-2
- 浪涌类别：
- IV
- 热带适宜性：
- 2 entspricht IEC 60068-1
- 相对湿度：
- 95 % bei 55 °C
- 工作高度：
- 0 - 2.000 m
- 工作环境温度：
- -35…70 °C
- 储存环境温度：
- -40…85 °C
Schneider A9F89216 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 3,5 cm
- VPE 1宽度：
- 7,5 cm
- VPE 1长度：
- 9,5 cm
- VPE 1重量：
- 223,0 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 6
- VPE 2高度：
- 8,5 cm
- VPE 2宽度：
- 10,0 cm
- VPE 2长度：
- 22,0 cm
- VPE 2重量：
- 1,384 kg
- VPE 3类型：
- S03
- VPE 3数量：
- 66
- VPE 3高度：
- 30,0 cm
- VPE 3宽度：
- 30,0 cm
- VPE 3长度：
- 40,0 cm
- VPE 3重量：
- 15,734 kg
Schneider A9F89216 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 3,5 cm
- VPE 1宽度：
- 7,5 cm
- VPE 1长度：
- 9,5 cm
- VPE 1重量：
- 223,0 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 6
- VPE 2高度：
- 8,5 cm
- VPE 2宽度：
- 10,0 cm
- VPE 2长度：
- 22,0 cm
- VPE 2重量：
- 1,384 kg
- VPE 3类型：
- S03
- VPE 3数量：
- 66
- VPE 3高度：
- 30,0 cm
- VPE 3宽度：
- 30,0 cm
- VPE 3长度：
- 40,0 cm
- VPE 3重量：
- 15,734 kg
Schneider A9F89216 合同担保
- 保证：
- 18 months
Schneider A9F89216 合同担保
- 保证：
- 18 months
