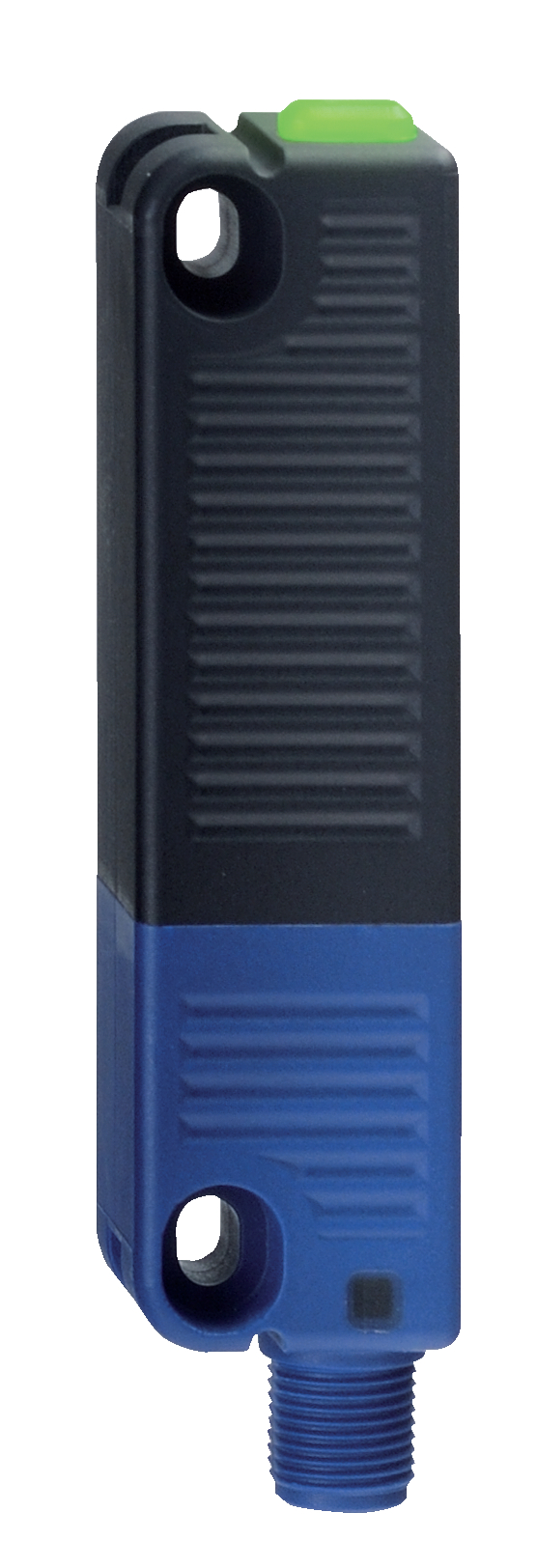

RSS 36-D-ST 101213954
RSS 36-D-ST 101213954基本信息
型号: RSS 36-D-ST
订货号: 101213954
参考面价： 107.20 EUR
- 采用RFID技术的通用编码
- 1 x安装式插座M12，8针
- 横向驱动
- 塑料外壳
- 通过RFID技术实现基于需求的篡改保护
- 可以接近偏移
- 106.3毫米x 25毫米x 22毫米
- 开关点的高重复性
- 2个加开关、抗短路安全输出
- 集成交叉电路、断线、控制柜安全电缆的外部电压监测
RSS 36-D-ST 101213954基本属性
净重：0.080 KG
长度：22 mm
宽度：106 mm
高度：25 mm
RSS 36-D-ST 101213954产品资料
- 产品型号名称：
- RSS 36-D-ST
- 项目编号（订单编号）：
- 101213954
- EAN（欧洲商品编号）：
- 4030661410623
- eCl@ss编号，版本12.0：
- 27-27-46-01
- eCl@ss编号，11.0版：
- 27-27-24-03
- eCl@ss编号，版本9.0：
- 27-27-24-03
- ETIM编号，7.0版：
- EC001829
- ETIM编号，版本6.0：
- EC001829
RSS 36-D-ST 101213954产品资料
- 产品型号名称：
- RSS 36-D-ST
- 项目编号（订单编号）：
- 101213954
- EAN（欧洲商品编号）：
- 4030661410623
- eCl@ss编号，版本12.0：
- 27-27-46-01
- eCl@ss编号，11.0版：
- 27-27-24-03
- eCl@ss编号，版本9.0：
- 27-27-24-03
- ETIM编号，7.0版：
- EC001829
- ETIM编号，版本6.0：
- EC001829
RSS 36-D-ST 101213954授权和法规
- 证书：
- TÜV
- cULus
- ECOLAB
- FCC
- IC
- ANATEL
RSS 36-D-ST 101213954授权和法规
- 证书：
- TÜV
- cULus
- ECOLAB
- FCC
- IC
- ANATEL
RSS 36-D-ST 101213954一般数据
- 规则：
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- 编码：
- Universelle Codierung
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- RFID
- 频带RFID：
- 125 kHz
- RFID传输功率，最大值：
- -6 dB/m
- 住房设计：
- Quader
- 安装条件（机械）：
- nicht bündig
- 传感器的拓扑结构：
- Reihenschaltungsgerät
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 100 ms
- 最大风险时间：
- 200 ms
- 执行机构关闭时安全输出的响应时间，最大值：
- 100 ms
- 安全输入关闭时安全输出的响应时间，最大值：
- 0,5 ms
- 毛重：
- 80 g
RSS 36-D-ST 101213954一般数据
- 规则：
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- 编码：
- Universelle Codierung
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- RFID
- 频带RFID：
- 125 kHz
- RFID传输功率，最大值：
- -6 dB/m
- 住房设计：
- Quader
- 安装条件（机械）：
- nicht bündig
- 传感器的拓扑结构：
- Reihenschaltungsgerät
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 100 ms
- 最大风险时间：
- 200 ms
- 执行机构关闭时安全输出的响应时间，最大值：
- 100 ms
- 安全输入关闭时安全输出的响应时间，最大值：
- 0,5 ms
- 毛重：
- 80 g
RSS 36-D-ST 101213954一般数据
- 诊断输出：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 串联：
- Ja
- 安全功能：
- Ja
- 级联条形图：
- Ja
- 集成显示，状态：
- Ja
- LED数量：
- 3
- 具有报告功能的半导体输出数量：
- 1
- 安全数字输出的数量：
- 2
RSS 36-D-ST 101213954一般数据
- 诊断输出：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 串联：
- Ja
- 安全功能：
- Ja
- 级联条形图：
- Ja
- 集成显示，状态：
- Ja
- LED数量：
- 3
- 具有报告功能的半导体输出数量：
- 1
- 安全数字输出的数量：
- 2
RSS 36-D-ST 101213954安全评估
- 规则：
- EN ISO 13849-1
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 2,70 x 10⁻¹⁰ /h
- PFD值：
- 2,10 x 10⁻⁵
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
RSS 36-D-ST 101213954安全评估
- 规则：
- EN ISO 13849-1
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 2,70 x 10⁻¹⁰ /h
- PFD值：
- 2,10 x 10⁻⁵
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
RSS 36-D-ST 101213954机械数据
- 操作水平：
- seitlich
- 活动区域：
- seitlich
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 注（机械寿命）：
- Betätigungsgeschwindigkeit < 0,25 m/s
- Schaltspiele bei Türmassen ≤ 5 kg
- 固定：
- Zur Montage der Sensoren sowie bei seitlicher Befestigung der Betätiger reichen 25 mm Schraubenlänge. Bei hochkant montiertem Betätiger sowie bei Verwendung der Dichtungsscheiben werden 30 mm lange Schrauben empfohlen.
- 紧固螺钉的设计：
- 2x M4 (Zylinderkopfschrauben mit Unterlegscheiben DIN 125A / Form A)
- 紧固螺钉的最小拧紧力矩：
- 2,2 Nm
- 紧固螺钉的最大拧紧力矩：
- 2,5 Nm
RSS 36-D-ST 101213954机械数据
- 操作水平：
- seitlich
- 活动区域：
- seitlich
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 注（机械寿命）：
- Betätigungsgeschwindigkeit < 0,25 m/s
- Schaltspiele bei Türmassen ≤ 5 kg
- 固定：
- Zur Montage der Sensoren sowie bei seitlicher Befestigung der Betätiger reichen 25 mm Schraubenlänge. Bei hochkant montiertem Betätiger sowie bei Verwendung der Dichtungsscheiben werden 30 mm lange Schrauben empfohlen.
- 紧固螺钉的设计：
- 2x M4 (Zylinderkopfschrauben mit Unterlegscheiben DIN 125A / Form A)
- 紧固螺钉的最小拧紧力矩：
- 2,2 Nm
- 紧固螺钉的最大拧紧力矩：
- 2,5 Nm
RSS 36-D-ST 101213954机械数据
- 切换距离，典型：
- 12 mm
- 安全切换距离ONE Sao：
- 10 mm
- 安全开关距离OFF Sar：
- 20 mm
- 注意（切换距离）：
- Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3
- 滞后（开关距离），最大值：
- 2 mm
- 重复性R：
- 0,5 mm

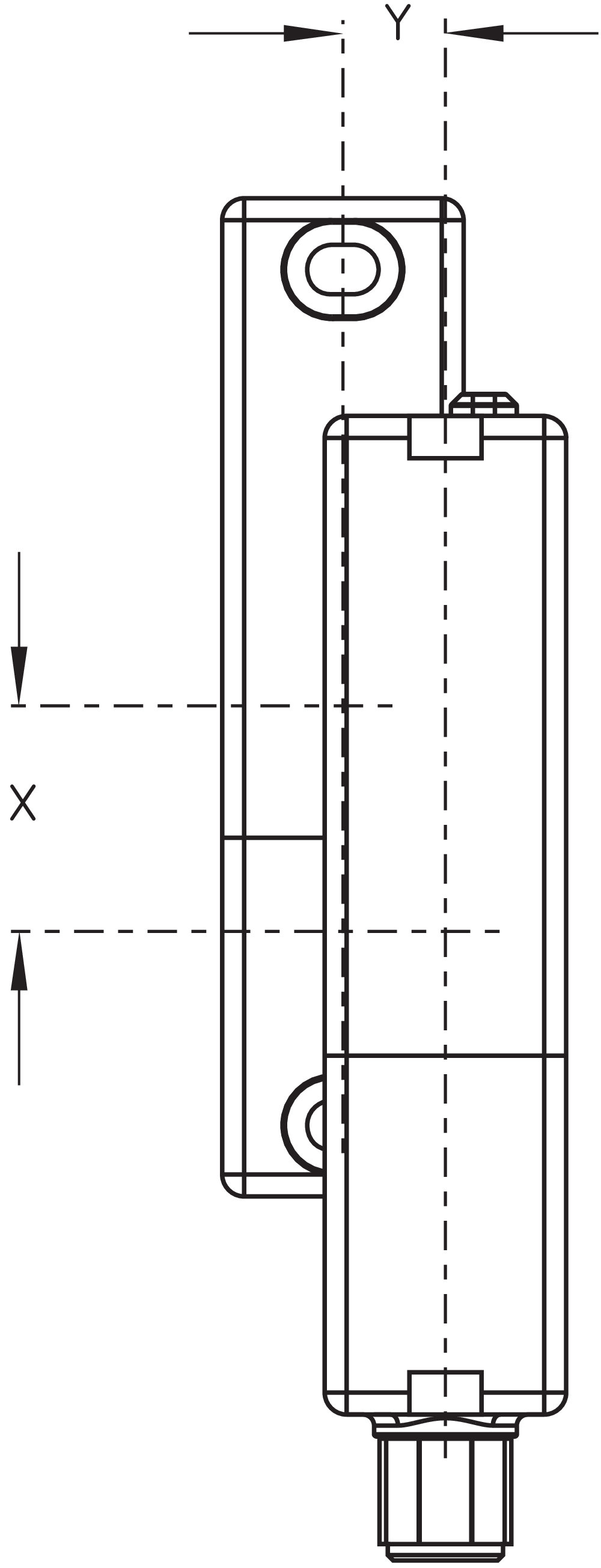

- 注（重复性R）：
- Seitlicher Versatz: Die lange Seitenfläche erlaubt einen max. Höhenversatz (x) von Sensor und Betätiger um 8 mm (z.B. Montagetoleranz oder durch Absacken der Schutztür). Der Querversatz (y) beträgt max. ± 18 mm (siehe Abbildung: Funktionsweise).Mindestabstand von zwei Sensorsystemen 100 mm
RSS 36-D-ST 101213954机械数据
- 切换距离，典型：
- 12 mm
- 安全切换距离ONE Sao：
- 10 mm
- 安全开关距离OFF Sar：
- 20 mm
- 注意（切换距离）：
- Alle Angaben der Schaltabstände gemäß EN IEC 60947-5-3
- 滞后（开关距离），最大值：
- 2 mm
- 重复性R：
- 0,5 mm
- 注（重复性R）：
- Seitlicher Versatz: Die lange Seitenfläche erlaubt einen max. Höhenversatz (x) von Sensor und Betätiger um 8 mm (z.B. Montagetoleranz oder durch Absacken der Schutztür). Der Querversatz (y) beträgt max. ± 18 mm (siehe Abbildung: Funktionsweise).Mindestabstand von zwei Sensorsystemen 100 mm
RSS 36-D-ST 101213954机械数据
- 注释（传感器链的长度）：
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- 注释（串联）：
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 连接类型：
- Steckverbinder M12, 8-polig
RSS 36-D-ST 101213954机械数据
- 注释（传感器链的长度）：
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- 注释（串联）：
- Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
- 连接类型：
- Steckverbinder M12, 8-polig

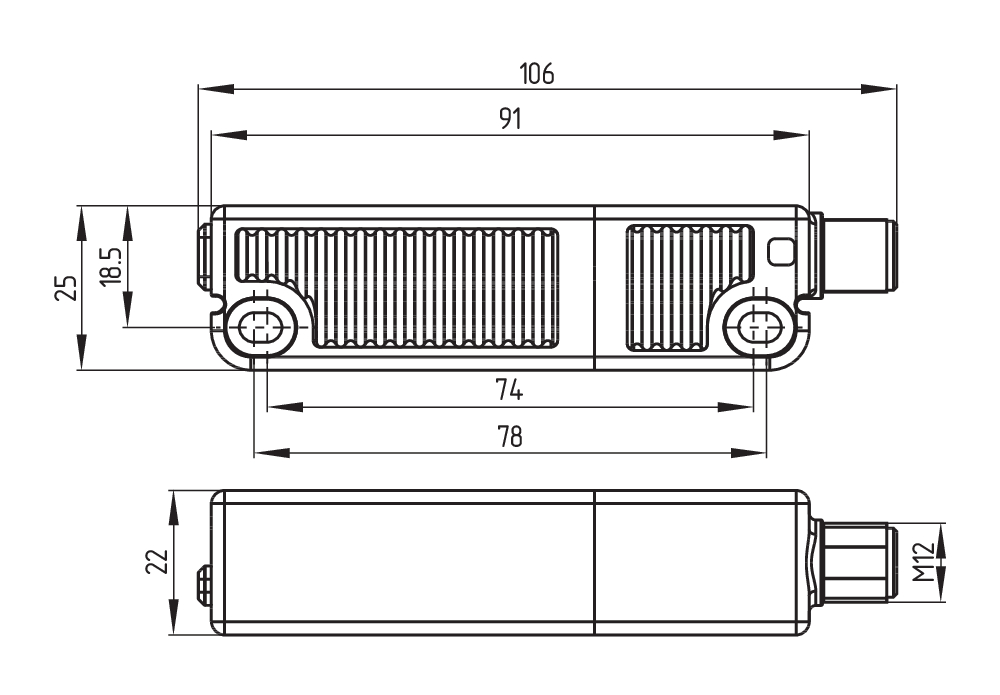

RSS 36-D-ST 101213954机械数据和尺寸
- 传感器长度：
- 22 mm
- 传感器的宽度：
- 106,3 mm
- 传感器的高度：
- 25 mm
RSS 36-D-ST 101213954机械数据和尺寸
- 传感器长度：
- 22 mm
- 传感器的宽度：
- 106,3 mm
- 传感器的高度：
- 25 mm
RSS 36-D-ST 101213954环境条件
- 保护类型：
- IP65
- IP67
- IP69
- 环境温度：
- -28 ... +70 °C
- 储存和运输温度：
- -28 ... +85 °C
- 最大相对湿度：
- 93 %
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- III
- NN以上的最大允许安装高度：
- 2.000 m
RSS 36-D-ST 101213954环境条件
- 保护类型：
- IP65
- IP67
- IP69
- 环境温度：
- -28 ... +70 °C
- 储存和运输温度：
- -28 ... +85 °C
- 最大相对湿度：
- 93 %
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- III
- NN以上的最大允许安装高度：
- 2.000 m
RSS 36-D-ST 101213954环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
RSS 36-D-ST 101213954环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
RSS 36-D-ST 101213954电气数据
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 最小工作电流：
- 0,5 mA
- 怠速电流I0，典型值：
- 35 mA
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 600 mA
- 有条件设计短路电流：
- 100 A
- 待机延迟，最大值：
- 2.000 ms
- 开关频率，最大值：
- 1 Hz
- 使用类别DC-12：
- 24 VDC / 0,05 A
- 电气保险丝，最大：
- 2 A
RSS 36-D-ST 101213954电气数据
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 最小工作电流：
- 0,5 mA
- 怠速电流I0，典型值：
- 35 mA
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 600 mA
- 有条件设计短路电流：
- 100 A
- 待机延迟，最大值：
- 2.000 ms
- 开关频率，最大值：
- 1 Hz
- 使用类别DC-12：
- 24 VDC / 0,05 A
- 电气保险丝，最大：
- 2 A
RSS 36-D-ST 101213954电气数据安全数字输入
- 名称，安全输入：
- X1 und X2
- 安全输入的功耗：
- 5 mA
- 测试脉冲持续时间，最大值：
- 1 ms
- 测试脉冲间隔，最小值：
- 100 ms
- 分类ZVEI CB24I，水槽：
- C1
- 分类ZVEI CB24I，来源：
- C1
- C2
- C3
RSS 36-D-ST 101213954电气数据安全数字输入
- 名称，安全输入：
- X1 und X2
- 安全输入的功耗：
- 5 mA
- 测试脉冲持续时间，最大值：
- 1 ms
- 测试脉冲间隔，最小值：
- 100 ms
- 分类ZVEI CB24I，水槽：
- C1
- 分类ZVEI CB24I，来源：
- C1
- C2
- C3
RSS 36-D-ST 101213954电气数据安全数字输出
- 名称，安全输出：
- Y1 und Y2
- 设计工作电流：
- 250 mA
- 输出电流，最大值：
- 0,25 A
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 1 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,25 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
- 测试脉冲间隔，典型：
- 1000 ms
- 测试脉冲持续时间，最大值：
- 0,3 ms
- 分类ZVEI CB24I，来源：
- C2
- 分类ZVEI CB24I，水槽：
- C1
- C2
RSS 36-D-ST 101213954电气数据安全数字输出
- 名称，安全输出：
- Y1 und Y2
- 设计工作电流：
- 250 mA
- 输出电流，最大值：
- 0,25 A
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 1 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,25 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
- 测试脉冲间隔，典型：
- 1000 ms
- 测试脉冲持续时间，最大值：
- 0,3 ms
- 分类ZVEI CB24I，来源：
- C2
- 分类ZVEI CB24I，水槽：
- C1
- C2
RSS 36-D-ST 101213954电气数据和诊断输出
- 名称，诊断输出：
- OUT
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 2 V
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,05 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
RSS 36-D-ST 101213954电气数据和诊断输出
- 名称，诊断输出：
- OUT
- 开关元件的设计：
- kurzschlussfest, p-schaltend
- 电压降Ud，最大值：
- 2 V
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,05 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
RSS 36-D-ST 101213954电磁兼容性（EMC）
- 干扰的发射：
- IEC 61000-6-4
RSS 36-D-ST 101213954电磁兼容性（EMC）
- 干扰的发射：
- IEC 61000-6-4
RSS 36-D-ST 101213954状态显示
- 备注（LED状态指示灯）：
- gelbe LED: Betriebszustand
- grüne LED: Versorgungsspannung
- rote LED: Fehler
RSS 36-D-ST 101213954状态显示
- 备注（LED状态指示灯）：
- gelbe LED: Betriebszustand
- grüne LED: Versorgungsspannung
- rote LED: Fehler

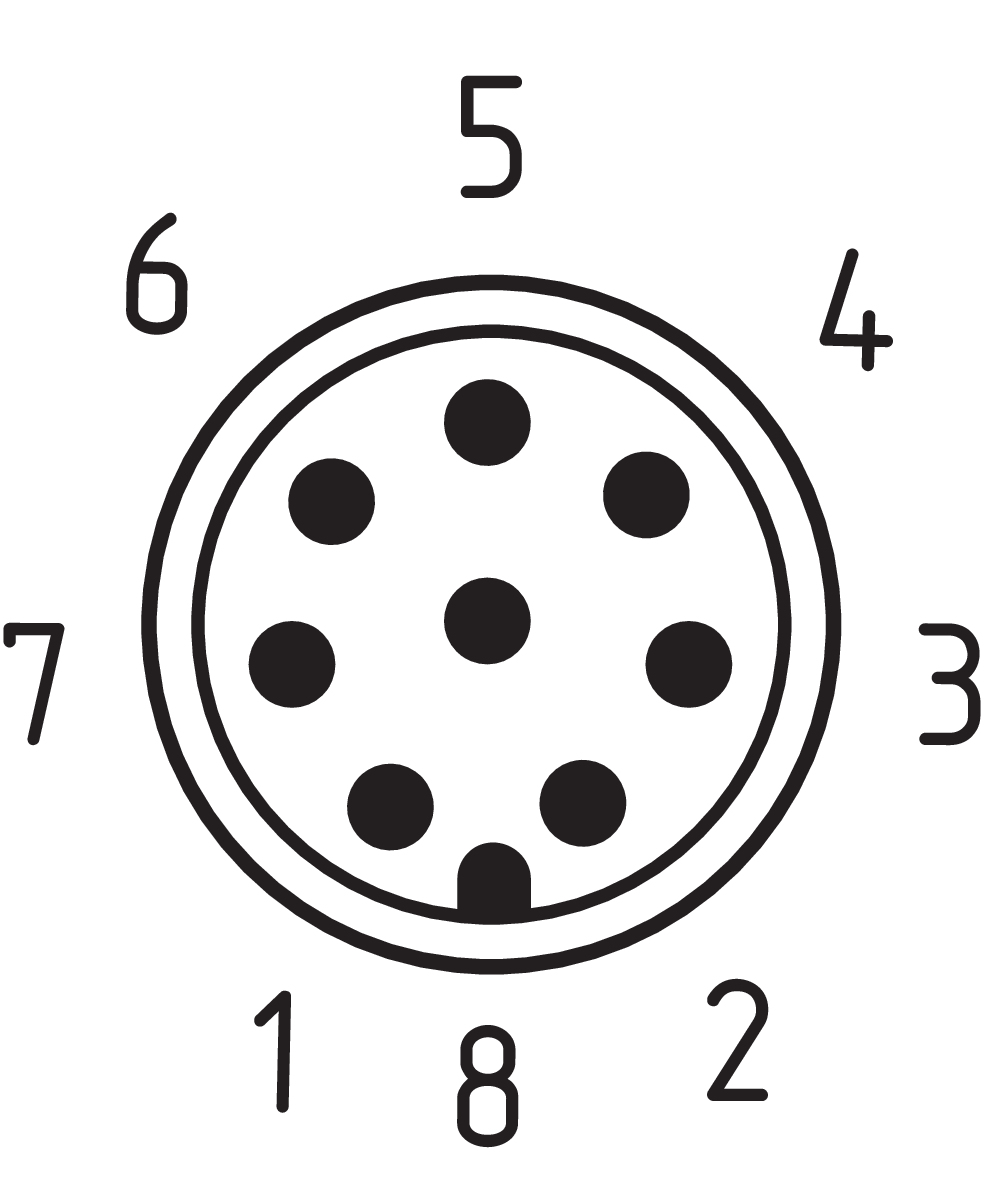

RSS 36-D-ST 101213954联系人分配
- 引脚1：
- A1 Ue
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND: blau
- 引脚4：
- Y1 Sicherheitsausgang 1: schwarz
- 引脚5：
- OUT Diagnoseausgang OUT: grau
- 引脚6：
- X2 Sicherheitseingang 2: violett
- 引脚7：
- Y2 Sicherheitsausgang 2: rot
- 引脚8：
- IN ohne Funktion: rosa
RSS 36-D-ST 101213954联系人分配
- 引脚1：
- A1 Ue
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND: blau
- 引脚4：
- Y1 Sicherheitsausgang 1: schwarz
- 引脚5：
- OUT Diagnoseausgang OUT: grau
- 引脚6：
- X2 Sicherheitseingang 2: violett
- 引脚7：
- Y2 Sicherheitsausgang 2: rot
- 引脚8：
- IN ohne Funktion: rosa
RSS 36-D-ST 101213954交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
RSS 36-D-ST 101213954交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
RSS 36-D-ST 101213954配件
- 建议（执行机构）：
- RST 36-1
- RST 36-1-R
- 建议安全开关设备：
- PROTECT PSC1
- SRB-E-301ST
- SRB-E-201LC
RSS 36-D-ST 101213954配件
- 建议（执行机构）：
- RST 36-1
- RST 36-1-R
- 建议安全开关设备：
- PROTECT PSC1
- SRB-E-301ST
- SRB-E-201LC
RSS 36-D-ST 101213954笔记
- 注释（概述）：
- Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 1 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
RSS 36-D-ST 101213954笔记
- 注释（概述）：
- Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 1 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
