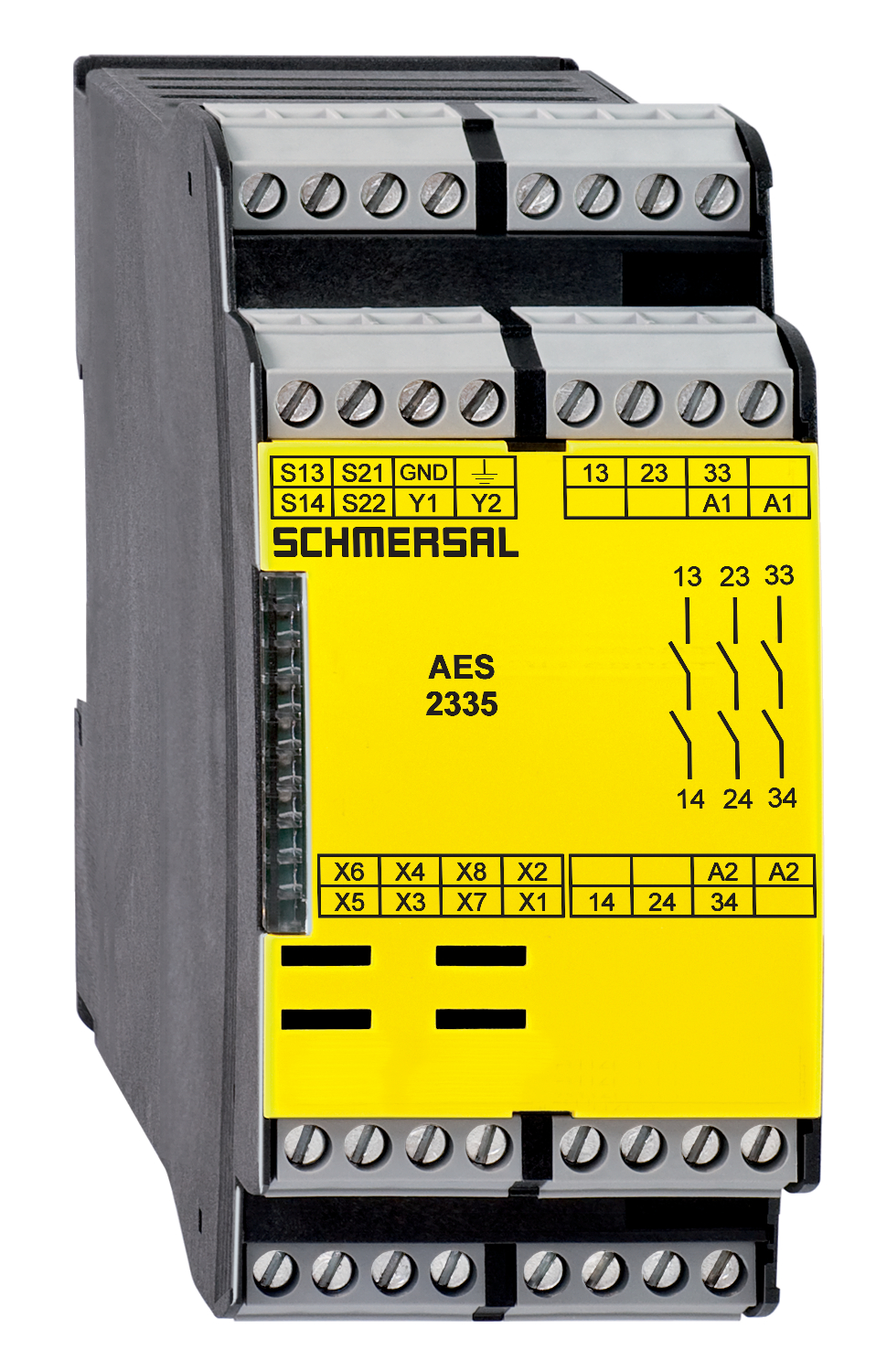

AES 2336 UE: 24...230V AC/DC 101181678基本信息
型号: AES 2336 UE: 24...230V AC/DC
订货号: 101181678
- Überwachung von magnetischen Sicherheits-Sensoren der Reihe BNS
- 3 Sicherheitskontakte, STOP 0
- 2 Meldeausgänge
AES 2336 UE: 24...230V AC/DC 101181678基本属性
净重：0.300 KG
AES 2336 UE: 24...230V AC/DC 101181678Bestelldaten
- Hinweis (Lieferfähigkeit)：
- Nicht mehr lieferbar!
- Produkt-Typbezeichnung：
- AES 2336 UE: 24...230V AC/DC
- Artikelnummer (Bestellnummer)：
- 101181678
- EAN (European Article Number)：
- 4030661323091
- eCl@ss Nummer, Version 12.0：
- 27-37-18-19
- eCl@ss Nummer, Version 11.0：
- 27-37-18-19
- eCl@ss Nummer, Version 9.0：
- 27-37-18-19
- ETIM Nummer, Version 7.0：
- EC001449
- ETIM Nummer, Version 6.0：
- EC001449
- Hinweis：
- Auslaufprodukt
AES 2336 UE: 24...230V AC/DC 101181678Zulassungen - Vorschriften
- Zertifikate：
- cULus
AES 2336 UE: 24...230V AC/DC 101181678Allgemeine Daten
- Vorschriften：
- BG-GS-ET-14
- BG-GS-ET-20
- EN IEC 62061
- EN IEC 60947-5-1
- EN IEC 60947-5-3
- EN IEC 60947-5-5
- EN IEC 61508
- EN IEC 60204-1
- EN IEC 60947-1
- Klimabeanspruchung：
- EN 60068-2-3
- BG-GS-ET-14
- Werkstoff des Gehäuses：
- Kunststoff, glasfaserverstärkter Thermoplast
- Bruttogewicht：
- 300 g
AES 2336 UE: 24...230V AC/DC 101181678Allgemeine Daten - Eigenschaften
- Drahtbrucherkennung：
- Ja
- Querschlusserkennung：
- Ja
- Rückführkreis：
- Ja
- Automatische Reset-Funktion：
- Ja
- Anlauftestung：
- Ja
- Rücksetzung nach Unterbrechung der Versorgungsspannung：
- Ja
- Integrierte Anzeige, Status：
- Ja
- Anzahl der LEDs：
- 1
- Anzahl der Öffner：
- 2
- Anzahl der Schließer：
- 1
- Anzahl der unverzögerten Halbleiter-Ausgänge mit Meldefunktion：
- 2
- Anzahl der Sicherheitskontakte：
- 3
- Anzahl der Meldeausgänge：
- 2
AES 2336 UE: 24...230V AC/DC 101181678Sicherheitsbetrachtung
- Vorschriften：
- EN ISO 13849-1
- EN IEC 61508
- Stop-Kategorie：
- 0
AES 2336 UE: 24...230V AC/DC 101181678Sicherheitsbetrachtung - Relaisausgänge
- Performance Level, bis：
- d
- Kategorie：
- 3
- PFH-Wert：
- 1,00 x 10⁻⁷ /h
- Hinweis：
- bis max. 50.000 Schaltzyklen/Jahr und bei max. 80% Kontaktlast
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 2
- Gebrauchsdauer：
- 20 Jahre
AES 2336 UE: 24...230V AC/DC 101181678Mechanische Daten
- Mechanische Lebensdauer, minimum：
- 20.000.000 Schaltspiele
- Befestigung：
- Schnellbefestigung für Normschiene nach DIN EN 60715
AES 2336 UE: 24...230V AC/DC 101181678Mechanische Daten - Anschlusstechnik
- Anschlussbezeichnung：
- IEC/EN 60947-1
- Anschlussart：
- starr oder flexibel
- Schraubanschluss M20 x 1.5
- Anschlussquerschnitt, minimum：
- 0,25 mm²
- Anschlussquerschnitt, maximum：
- 2,5 mm²
- Anzugsdrehmoment der Klemmen：
- 0,6 Nm
AES 2336 UE: 24...230V AC/DC 101181678Mechanische Daten - Abmessungen
- Breite：
- 45 mm
- Höhe：
- 100 mm
- Tiefe：
- 121 mm
AES 2336 UE: 24...230V AC/DC 101181678Umgebungsbedingungen
- Schutzart des Gehäuses：
- IP40
- Schutzart des Einbauraumes：
- IP54
- Schutzart der Klemmen bzw. Anschlüsse：
- IP20
- Umgebungstemperatur：
- +0 ... +55 °C
- Lager- und Transporttemperatur：
- -25 ... +70 °C
- Schwingfestigkeit：
- 10 ... 55 Hz, Amplitude 0,35 mm, ± 15 %
- Schockfestigkeit：
- 30 g / 11 ms
AES 2336 UE: 24...230V AC/DC 101181678Umgebungsbedingungen - Isolationskennwerte
- Bemessungsstoßspannungsfestigkeit Uimp：
- 4 kV
- 浪涌类别：
- III
- Verschmutzungsgrad：
- 2
AES 2336 UE: 24...230V AC/DC 101181678Elektrische Daten
- Frequenzbereich：
- 50 Hz
- 60 Hz
- Art des Spannungsbereichs：
- AC
- DC
- Thermischer Dauerstrom：
- 6 A
- Bemessungsbetriebsspannung：
- 24 ... 230 VAC
- 24 ... 230 VDC
- Bemessungssteuerspeisespannung bei AC 50 Hz, minimum：
- 20,4 VAC
- Bemessungssteuerspeisespannung bei AC 50 Hz, maximum：
- 253 VAC
- Bemessungssteuerspeisespannung bei AC 60 Hz, minimum：
- 20,4 VAC
- Bemessungssteuerspeisespannung bei AC 60 Hz, maximum：
- 253 VAC
- Bemessungssteuerspeisespannung bei DC, minimum：
- 20,4 VDC
- Bemessungssteuerspeisespannung bei DC, maximum：
- 253 VDC
- Elektrische Leistungsaufnahme：
- 5 W
- Kontaktwiderstand, maximum：
- 0,1 Ω
- Hinweis (Kontaktwiderstand)：
- in Neuzustand
- Abfallverzögerung bei Netzausfall, typisch：
- 80 ms
- Abfallverzögerung bei NOT-HALT, typisch：
- 20 ms
- Anzugsverzögerung bei automatischen Start, typisch：
- 100 ms
- Anzugsverzögerung bei RESET, typisch：
- 20 ms
- Werkstoff der Kontakte, elektrisch：
- Ag-Ni 10 und 0,2 µm vergoldet
AES 2336 UE: 24...230V AC/DC 101181678Elektrische Daten - Sichere Relaisausgänge
- Spannung, Gebrauchskategorie AC-15：
- 230 VAC
- Strom, Gebrauchskategorie AC-15：
- 3 A
- Spannung, Gebrauchskategorie DC-13：
- 24 VDC
- Strom, Gebrauchskategorie DC-13：
- 2 A
- Schaltvermögen, minimum：
- 10 VDC
- Schaltvermögen, minimum：
- 10 mA
- Schaltvermögen, maximum：
- 250 VAC
- Schaltvermögen, maximum：
- 8 A
AES 2336 UE: 24...230V AC/DC 101181678Elektrische Daten - Digitale Eingänge
- Eingangspegel, HIGH-Signal "1"：
- 10 … 30 VDC
- Eingangspegel, LOW-Signal "0"：
- 0 … 2 VDC
- Leitungswiderstand, maximum：
- 40 Ω
AES 2336 UE: 24...230V AC/DC 101181678Elektrische Daten - Digitale Ausgänge
- Spannung, Gebrauchskategorie DC-12：
- 24 VDC
- Strom, Gebrauchskategorie DC-12：
- 0,1 A
AES 2336 UE: 24...230V AC/DC 101181678Elektrische Daten - Relaisausgänge (Hilfskontakte)
- Schaltvermögen, maximum：
- 24 VDC
- Schaltvermögen, maximum：
- 2 A
AES 2336 UE: 24...230V AC/DC 101181678Elektrische Daten - Elektromagnetische Verträglichkeit (EMV)
- Störfestigkeit：
- EMV-Richtlinie
AES 2336 UE: 24...230V AC/DC 101181678Integrierte Systemdiagnose (ISD)
- Hinweis (ISD-Fehler)：
- Folgende Fehler werden von dem Sicherheitsbaustein erkannt und durch ISD angezeigt.
- Fehler：
- Nicht-Anziehen oder Nicht-Abfallen der Sicherheitsrelais
- Nicht-Öffnen oder Nicht-Schließen der Türkontakte
- Quer- oder Kurzschlüsse an den Schalterleitungen
- Unterbrechung der Schalterleitungen
- Fehler an den Eingangsschaltungen oder an den Relaisansteuerungen des Sicherheitsbausteins
- Ausfall oder Funktionsstörung der Sicherheitsrelais
AES 2336 UE: 24...230V AC/DC 101181678Sonstige Daten
- Hinweis (Applikationsanwendungen)：
- Sicherheits-Sensor
- Schutzeinrichtung
AES 2336 UE: 24...230V AC/DC 101181678Hinweis
- Hinweis (Allgemein)：
- Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.

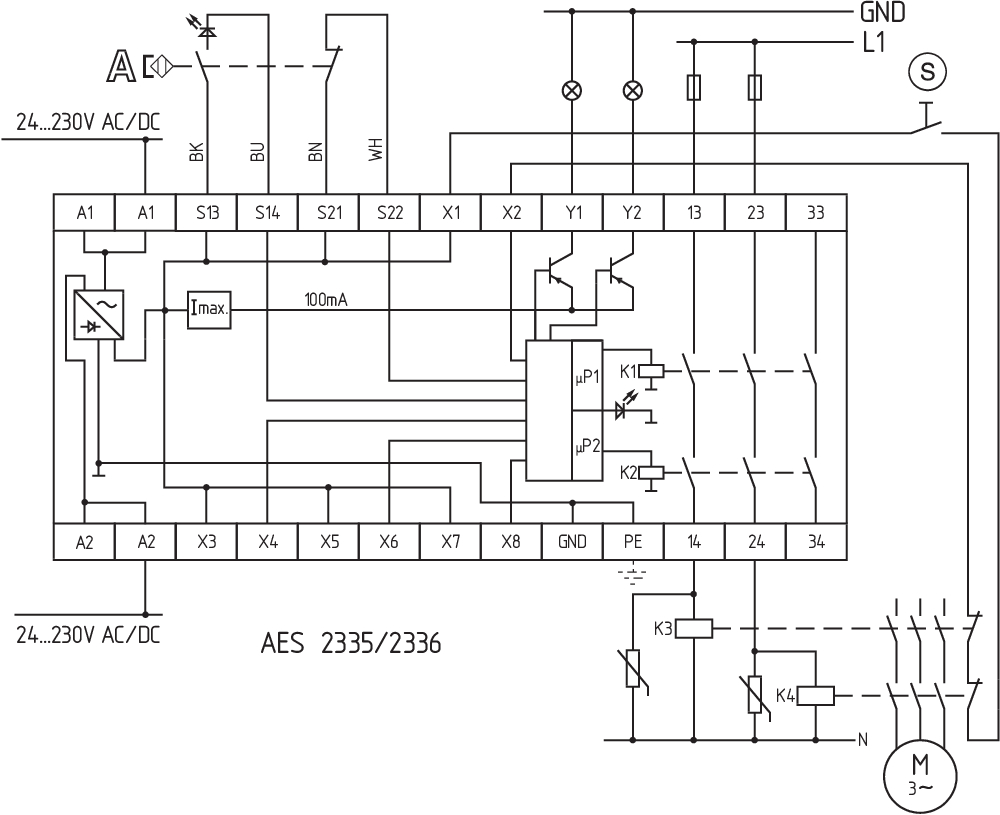

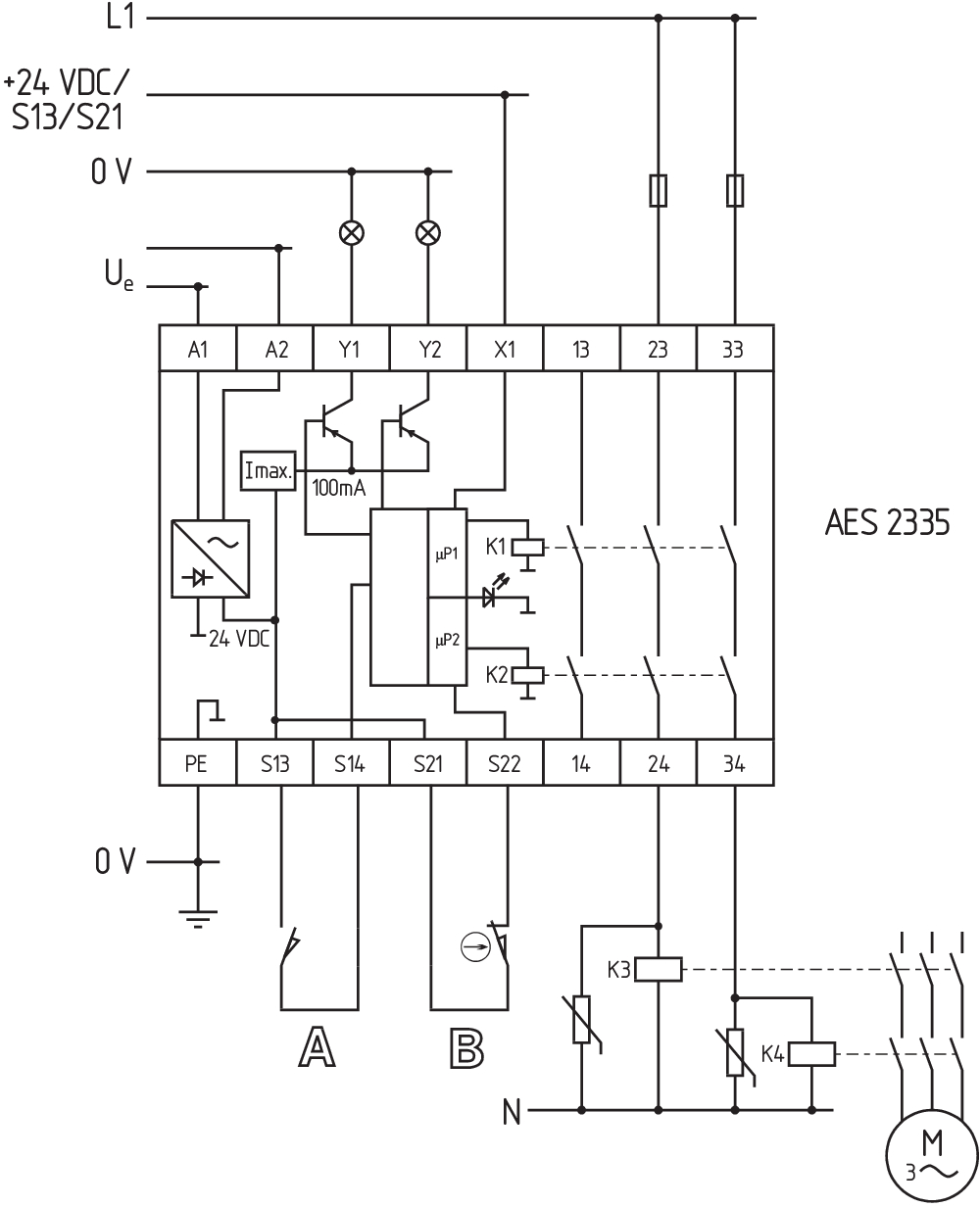

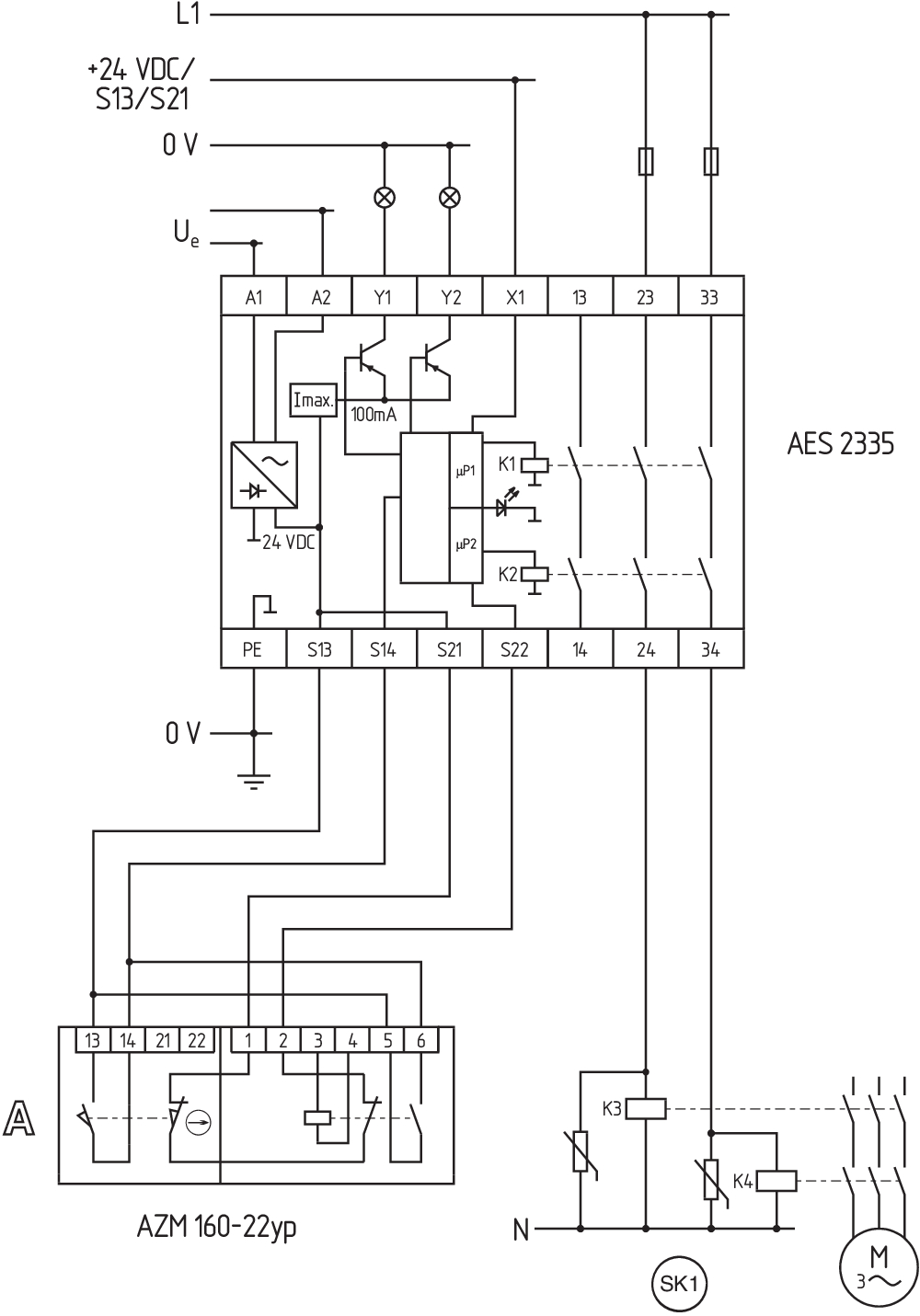

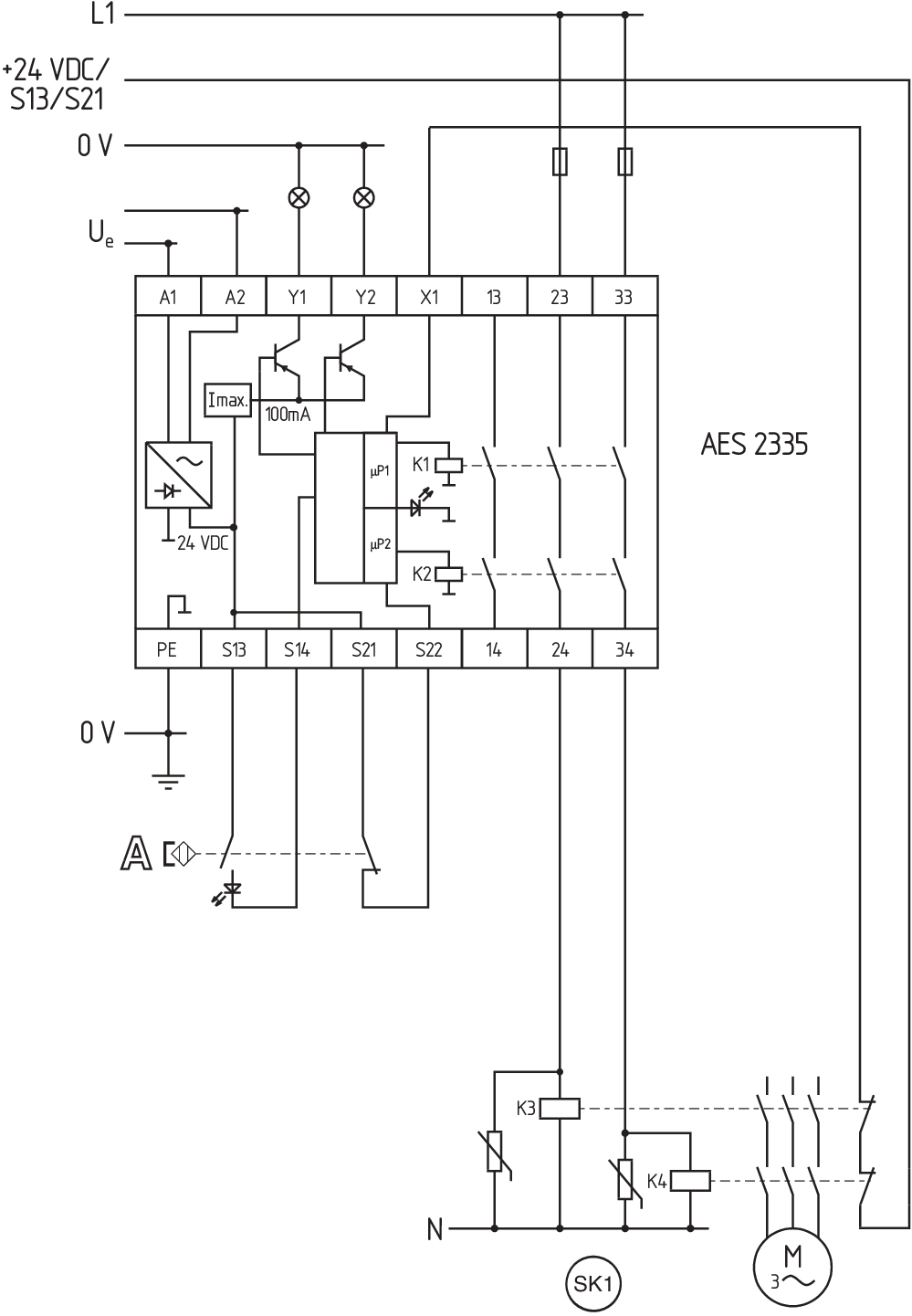

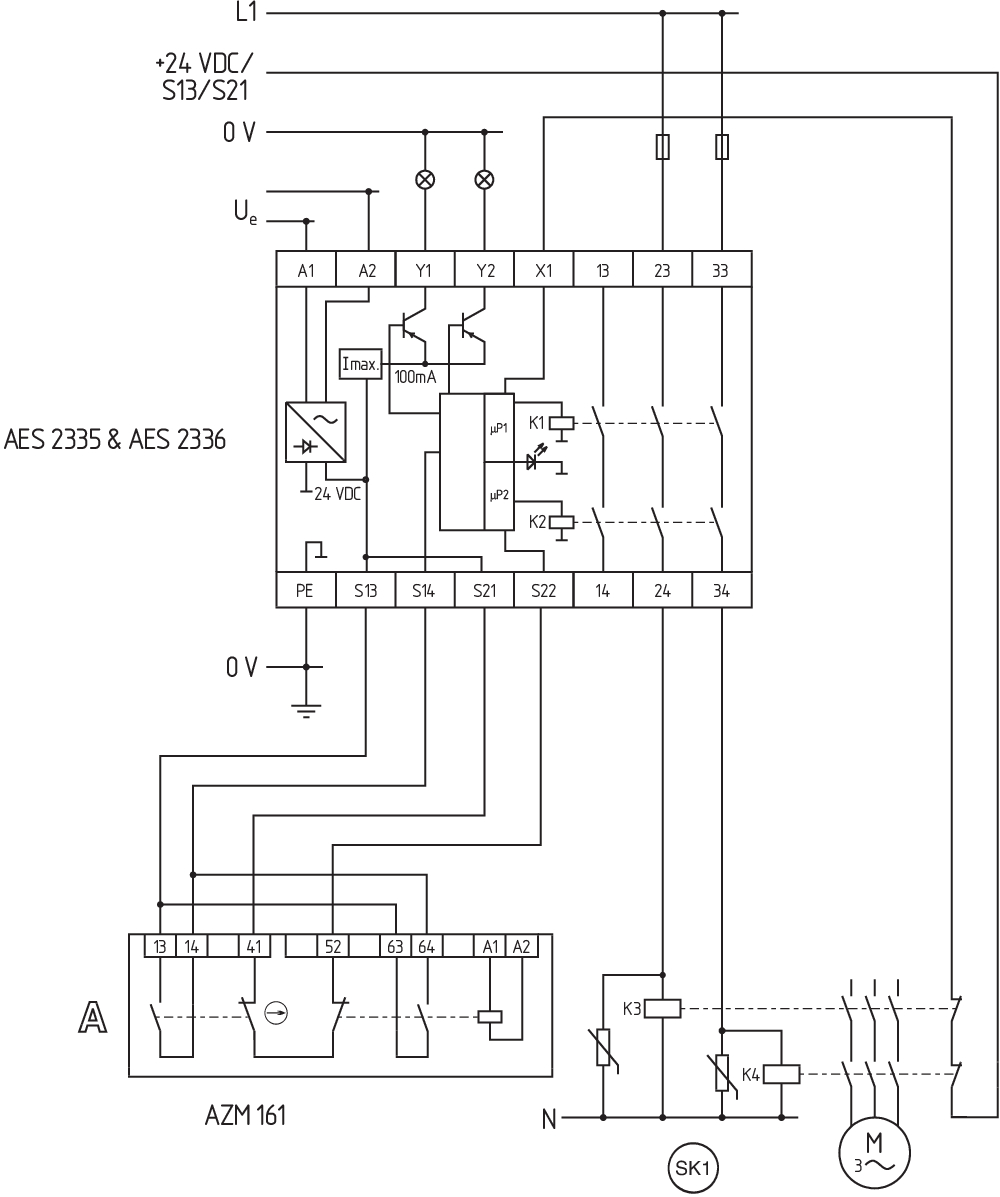

AES 2336 UE: 24...230V AC/DC 101181678Schaltungsbeispiel
- Hinweis (Schaltungsbeispiel)：
- Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt.
- Zur Absicherung einer Schutzeinrichtung bis zu PL d und Kategorie 3
- Die ISD-Tabellen (Integrierte System-Diagnose) zur Analyse der Fehlermeldungen und ihrer Ursachen sind im Anhang aufgeführt.
- Start-Taster (S): Ein Start-Taster (Schließer) kann optional in den Rückführkreis eingebunden werden. Bei geschlossener Schutzeinrichtung schließen die Sicherheitskontakte erst, wenn der Start-Taster betätigt wurde.
- Umschaltmöglichkeit auf zwei Öffnerkontakte: Durch Brücken der Klemmen X3 und X4 kann der Sicherheitsbaustein auf die Überwachung von zwei Öffnerkontakten umgestellt werden. Die Querschlusserkennung entfällt hierbei.
- Umschaltung der Ausgangsfunktion: Durch Einsetzen einer Brücke X5 und X6 kann die Ausgangsfunktion der Zusatzausgänge geändert werden. Diese Ansteuerung kann auch während des Betriebes von z.B. einer SPS (24 VDC an Klemme X6) vorgenommen werden.
- Verlängerung der Freigabeverzugszeit: Durch Brücken der Klemmen X7 und X8 kann die Freigabeverzugszeit von 0,1 s auf 1 s eingestellt werden.
- Überwachung einer Schutztür mit zwei Positionsschaltern mit Sicherheitsfunktion.
- Der Öffnerkontakt A muss beim Öffnen der Schutzeinrichtung zwangsöffnend ausgelegt sein.
- Ein Erreichen der Kategorie 3 gem. ISO 13849-1 ist auch beim Einsatz von nur einem Sicherheitsschalter mit einem Schließer und einem Öffner möglich. Es ist der Fehlerausschluss, Bruch oder Lösen des Betätigungsorganes bzw. des Betätigers sowie Lösen, Demontage oder Verschieben des Positionsschalters zu begründen und zu dokumentieren.
- Der Rückführkreis überwacht die Stellung der zwangsgeführten Öffnerkontakte der Schütze K3 und K4.
- Wird weder ein Start-Taster noch ein Rückführkreis angeschlossen, müssen X1 und X2 gebrückt werden.
