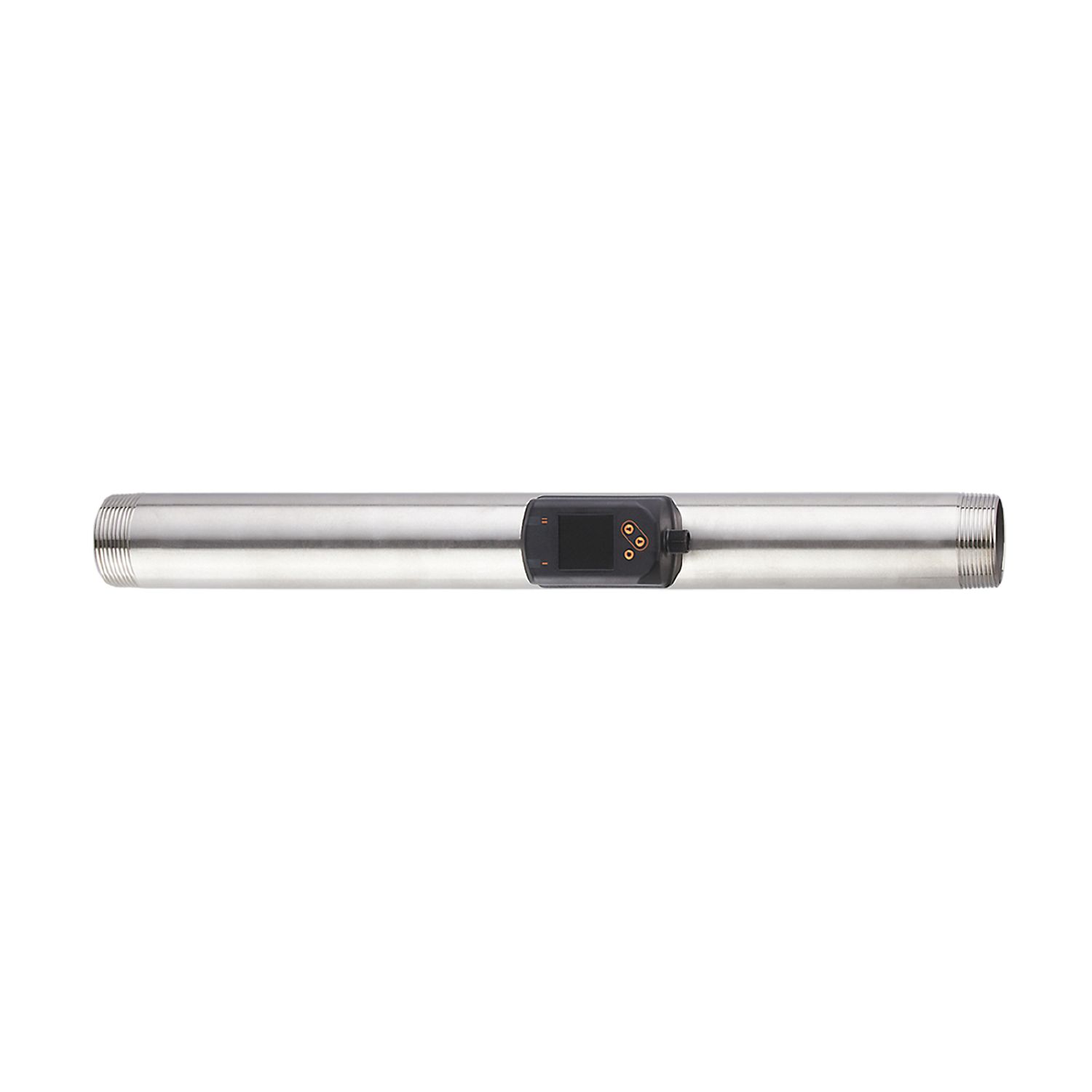

SDR32DGXFRKG/US-100 SD9500
基本信息
型号: SDR32DGXFRKG/US-100
订货号: SD9500
- 精确测量流量、消耗、压力和介质温度
- 高精度、再现性和测量动力学
- 用于检测工作压缩空气
- 红-绿交替显示，清晰标记良好区域
- 显示器旋转带来的最佳对齐
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
净重：2.262 KG
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 20...6830 l/min 0,3...81 m/s 1,4...410 m³/h
- 过程连接：
- Gewindeanschluss R 1 1/2 DN40
应用领域
- 应用：
- für den industriellen Einsatz
- 媒体：
- Betriebsdruckluft
- Mediumtemperatur [°C]：
- -10...60
- Min. Berstdruck [bar]：
- 64
- Min. Berstdruck [MPa]：
- 6,4
- Druckfestigkeit [bar]：
- 16
- Druckfestigkeit [MPa]：
- 1,6
- MAWP bei Applikationen gemäß CRN [bar]：
- 8,9
电气数据
- Betriebsspannung [V]：
- 18...30 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 80
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 1
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
输入
- 输入：
- Zählerreset
输出
- 输出信号：
- Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 150; (je Ausgang)
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (skalierbar)
- Max. Bürde [Ω]：
- 500
- 脉冲输出：
- Verbrauchsmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
测量/调整范围
- 测量范围：
- 20...6830 l/min 0,3...81 m/s 1,4...410 m³/h
- 显示区域：
- 0...8200 l/min 0...97,2 m/s 0...492 m³/h
- 决议：
- 10 l/min 0,1 m/s 0,2 m³/h
- 切换点SP：
- 60...6830 l/min 0,7...81 m/s 3,6...409,8 m³/h
- 折返点rP：
- 30...6800 l/min 0,3...80,6 m/s 1,6...407,8 m³/h
- 模拟起点ASP：
- 0...5460 l/min 0...64,8 m/s 0...327,9 m³/h
- 模拟终点AEP：
- 1370...6830 l/min 16,2...81 m/s 82,1...410 m³/h
- 低容量抑制LFC：
- 10...70 l/min 0,1...0,9 m/s 0,5...4,4 m³/h
- 步长：
- 1 l/min 0,1 m/s 0,1 m³/h
准确性、偏差
- Temperaturkoeffizient [1/K]：
- ± 0,07 % MW
- Genauigkeit (im Messbereich)：
- Klasse 141: ± (2 % MW + 0,5 % MEW); Klasse 344: ± (6 % MW + 0,6 % MEW) ; Luftqualität nach ISO 8573-1:2010; bei Mediumtemperatur 23 °C
- 重复精度：
- ± (0,4 % MW + 0,1 % MEW)
响应时间
- Ansprechzeit [s]：
- 0,1; (dAP = 0)
- Dämpfung Prozesswert dAP [s]：
- 0...5
软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 8
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 7,2
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 869
环境条件
- Umgebungstemperatur [°C]：
- 0...60
- Lagertemperatur [°C]：
- -20...85
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 90
- 保护类型：
- IP 65; IP 67
批准和测试
- EMC：
- DIN EN 60947-5-9
- 注册会计师批准：
- Modellnummer 001TG
- Genauigkeitsklasse -
- maximal zulässiger Fehler ± 2,5 % FS
- Q (min) 0,05 m³/h
- Q (t) -
- Q (max) 410 m³/h
- 抗振动性：
- DIN EN 68000-2-6 5 g (10...2000 Hz)
- MTTF [Jahre]：
- 183
- UL认证：
- Zulassungsnummer UL I012
- File Nummer UL E174189
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für stabile Gase der Fluidgruppe 2
机械数据
- Gewicht [g]：
- 2262
- 材料：
- PBT+PC-GF30; PPS GF40; 1.4301 (Edelstahl / 304); 1.4305 (Edelstahl / 303); 1.5523 (Stahl) verzinkt; 2.0401 (Messing / CW614N); FKM
- 与介质接触的材料：
- 1.4301 (Edelstahl / 304); 1.4305 (Edelstahl / 303); FKM; Keramik glaspassiviert; PPS GF40; Al2O3 (Keramik); Acrylat
- 过程连接：
- Gewindeanschluss R 1 1/2 DN40
显示器和控件
- 陈列：
- Farb-Display 1,44", 128 x 128 Pixel
- 2 x LED, gelb
评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- Mess-, Anzeige- und Einstellbereiche beziehen sich auf den Normvolumenstrom nach DIN ISO 2533.
- Hinweise zu Installation und Betrieb entnehmen Sie bitte der Bedienungsanleitung.
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
