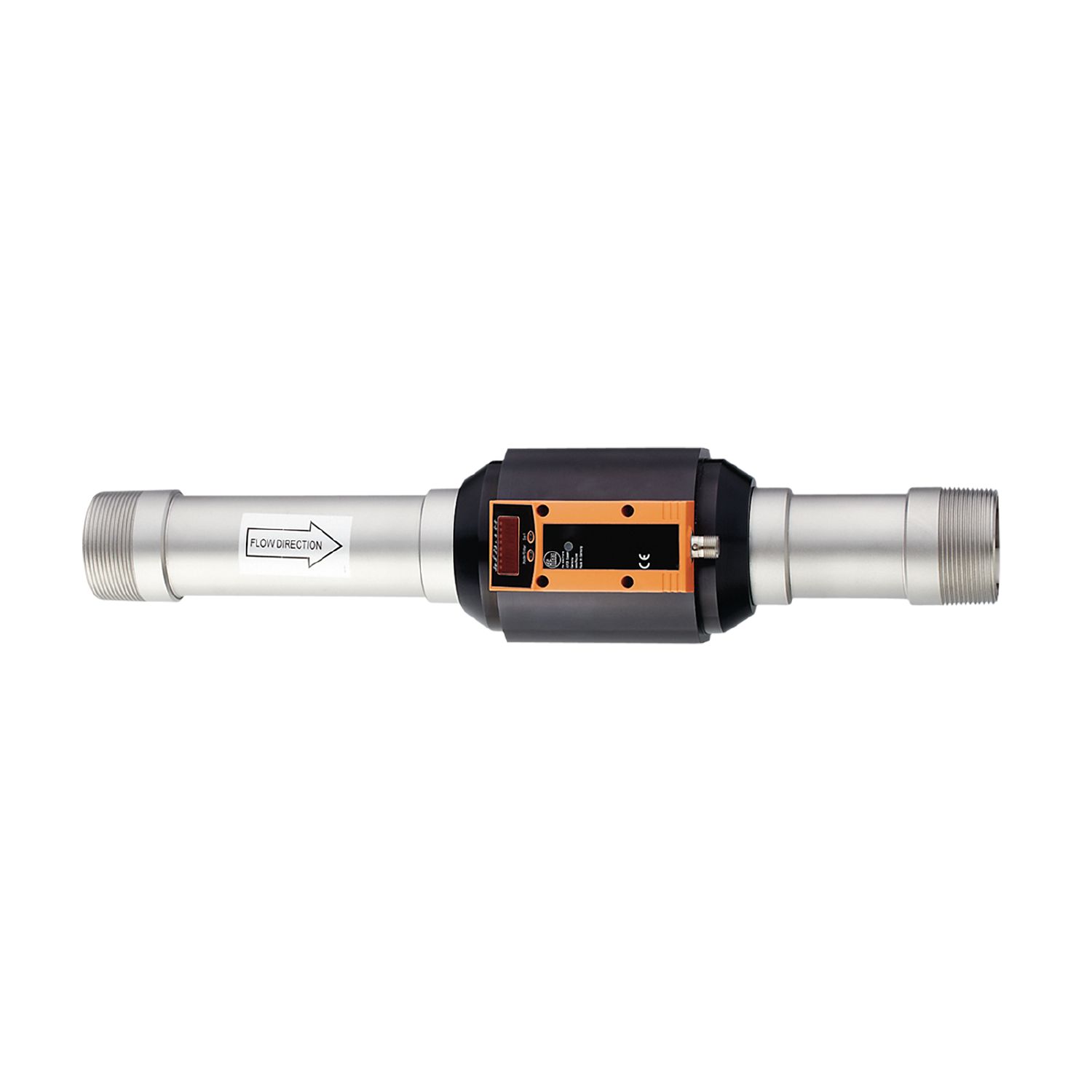

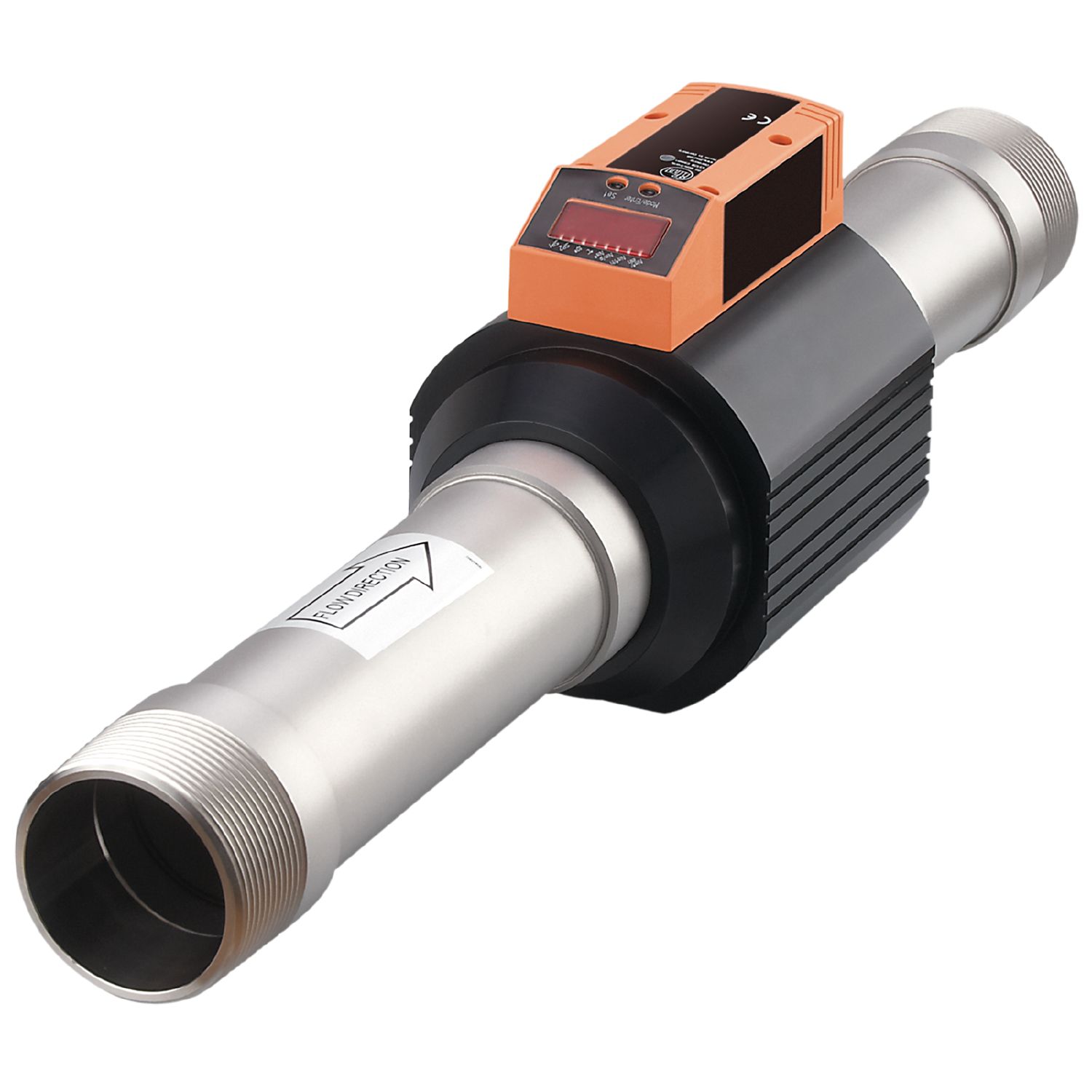

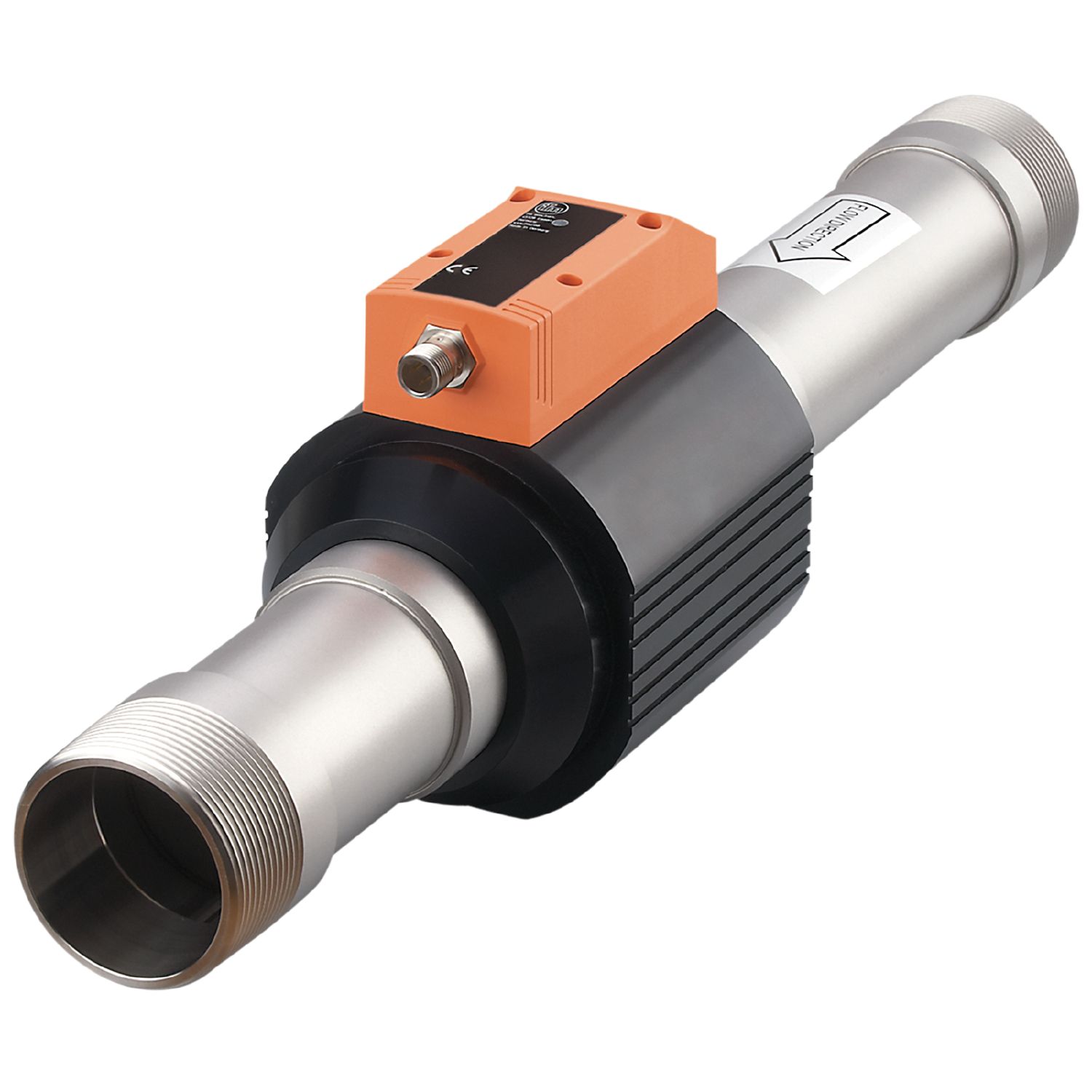

ifmSDR21DGXFPKG/US-100 SD2000 压缩空气表
基本信息
型号: SDR21DGXFPKG/US-100
订货号: SD2000
- 精确测量流量、消耗量和介质温度
- 高精度、再现性和测量动力学
- 用于检测工作压缩空气
- 具有开关、模拟和脉冲输出
- 易于阅读的4位LED显示屏
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
净重：4.313 KG
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 0,3...95,2 m/s 3...700 m³/h 0,04...11,66 m³/min
- 过程连接：
- Gewindeanschluss R 2 DN50
应用领域
- 应用：
- für den industriellen Einsatz
- 媒体：
- Betriebsdruckluft
- 媒体上的注释：
- Luftqualität ISO 8573-1
- Klasse 141
- Klasse 344
- Mediumtemperatur [°C]：
- 0...60
- Druckfestigkeit [bar]：
- 16
- Druckfestigkeit [MPa]：
- 1,6
电气数据
- Betriebsspannung [V]：
- 18...30 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 110
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 1
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 250; (je Ausgang)
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (skalierbar)
- Max. Bürde [Ω]：
- 500
- 脉冲输出：
- Verbrauchsmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
测量/调整范围
- 测量范围：
- 0,3...95,2 m/s 3...700 m³/h 0,04...11,66 m³/min
- 显示区域：
- 0...114,2 m/s 0...840 m³/h 0...13,99 m³/min
- 切换点SP：
- 0,7...95,2 m/s 5...700 m³/h 0,09...11,66 m³/min
- 折返点rP：
- 0,3...94,8 m/s 2...697 m³/h 0,04...11,61 m³/min
- 模拟起点ASP：
- 0...71,4 m/s 0...525 m³/h 0...8,75 m³/min
- 模拟终点AEP：
- 23,8...95,2 m/s 175...700 m³/h 2,91...11,66 m³/min
- 步长：
- 0,1 m/s 1 m³/h 0,01 m³/min
准确性、偏差
- Reproduzierbarkeit [% vom Messwert]：
- ± 1,5
- Genauigkeit (im Messbereich)：
- ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (Klasse 141 /; Klasse 344; Bedingungen: Einbau nach DIN ISO 2533; Einbau in Rohrleitungen: DN50)
响应时间
- Ansprechzeit [s]：
- 0,1; (dAP = 0)
- Dämpfung Prozesswert dAP Stufen [s]：
- 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
软件，编程
- 参数选项：
- Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- kein Profil
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 3
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 4,1
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 270
环境条件
- Umgebungstemperatur [°C]：
- 0...60
- Lagertemperatur [°C]：
- -20...85
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 90
- 保护类型：
- IP 65
批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 注册会计师批准：
- Modellnummer 002TG
- Genauigkeitsklasse -
- maximal zulässiger Fehler ± 4 % FS
- Q (min) 3 m³/h
- Q (t) -
- Q (max) 700 m³/h
- 抗振动性：
- DIN EN 68000-2-6 5 g (55...2000 Hz)
- MTTF [Jahre]：
- 227
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
机械数据
- Gewicht [g]：
- 4313
- 材料：
- PBT-GF20; NBR; PC; 1.4301 (Edelstahl / 304); PTFE; Messing beschichtet; FKM; Aluminium pulverbeschichtet
- 与介质接触的材料：
- 1.4301 (Edelstahl / 304): ; FKM; Keramik: glaspassiviert; PEEK GF30; Polyester; Aluminium
- 过程连接：
- Gewindeanschluss R 2 DN50
显示器和控件
- 陈列：
- Anzeigeeinheit 5 x LED, grün (Nm³/min, Nm³/h, Nm/s, Nm³, °C)
- Funktionsanzeige 1 x LED, grün
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, 4-stellig
- Programmierung alphanumerische Anzeige, 4-stellig
评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- Mess-, Anzeige- und Einstellbereiche beziehen sich auf den Normvolumenstrom nach DIN ISO 2533.
- Hinweise zu Installation und Betrieb entnehmen Sie bitte der Bedienungsanleitung.
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
