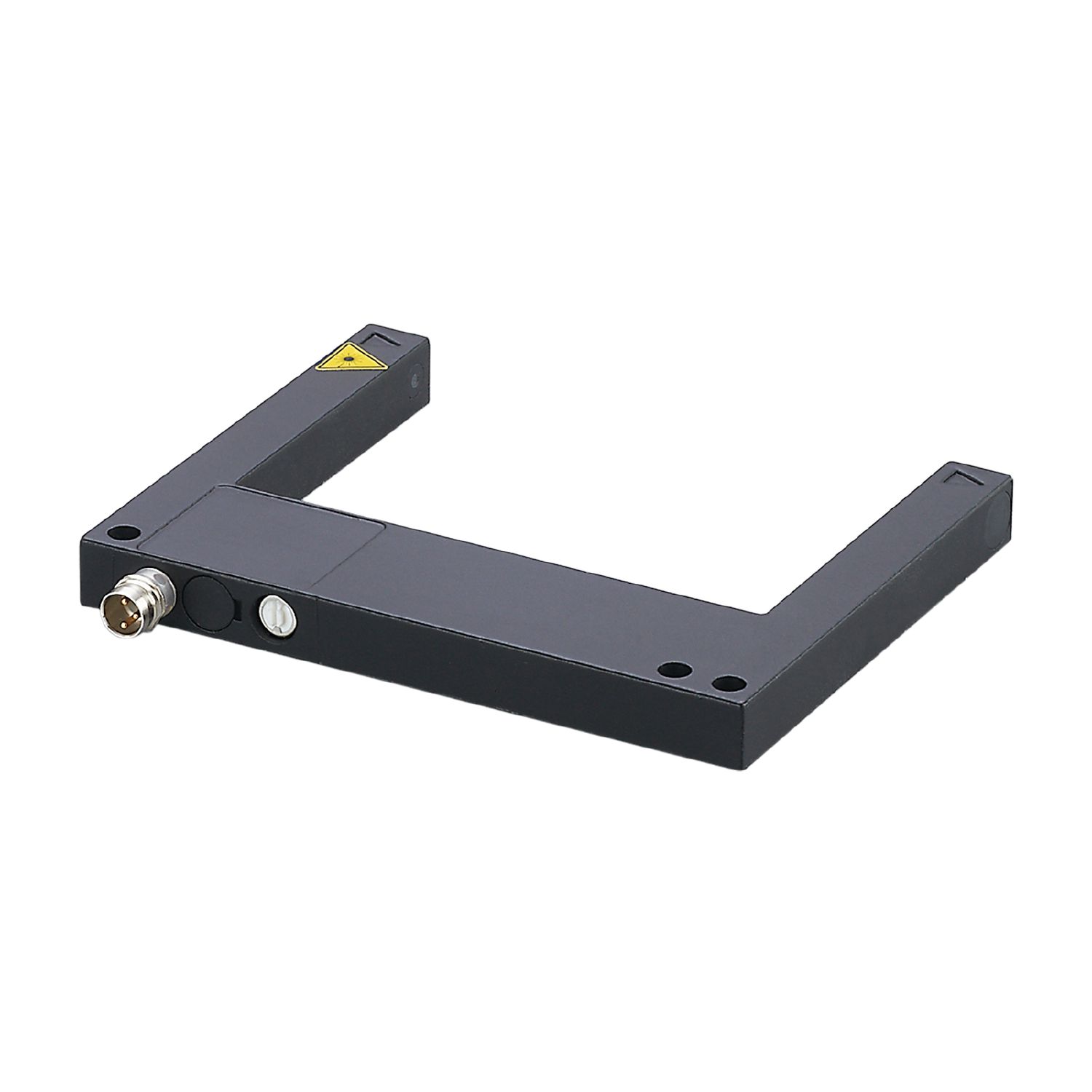

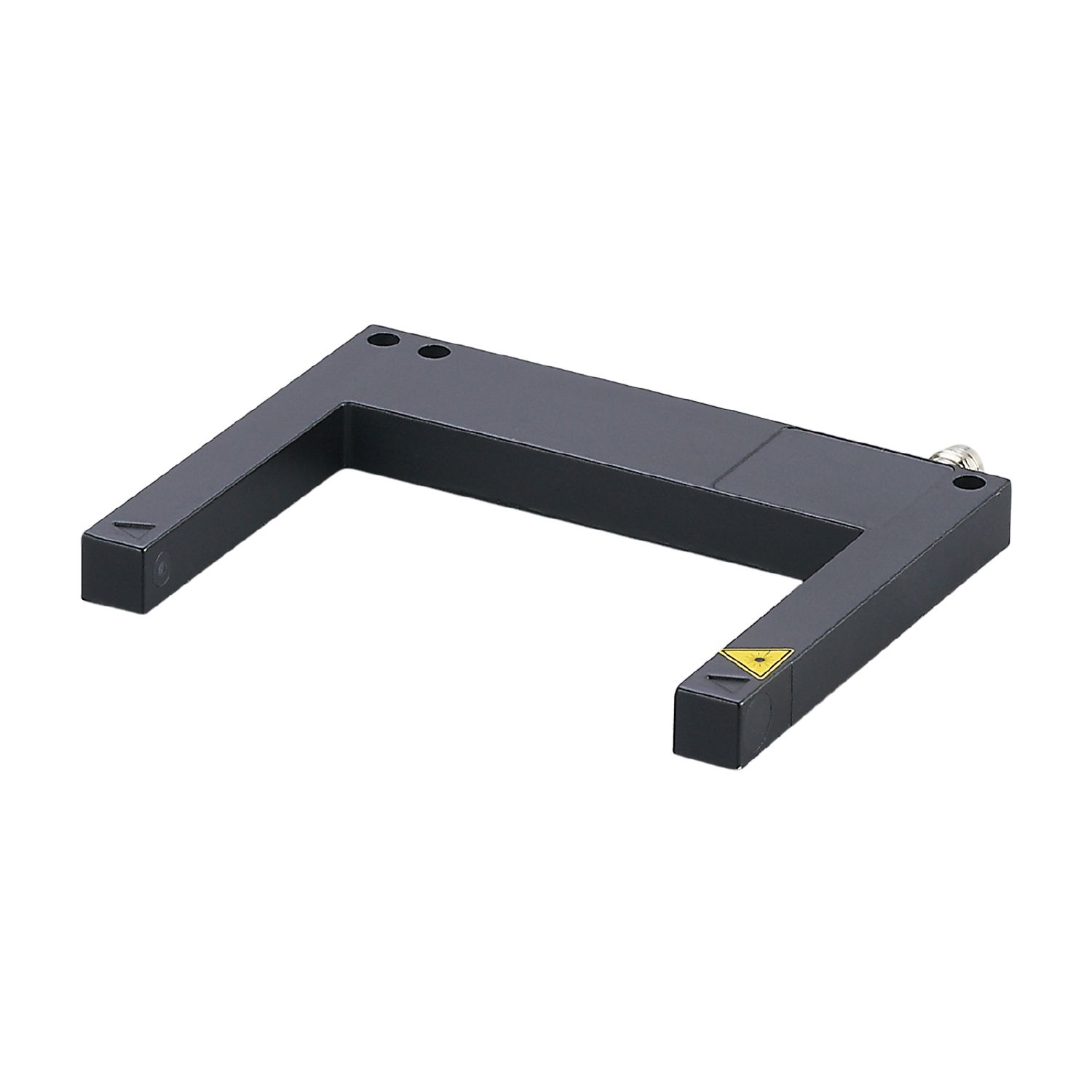

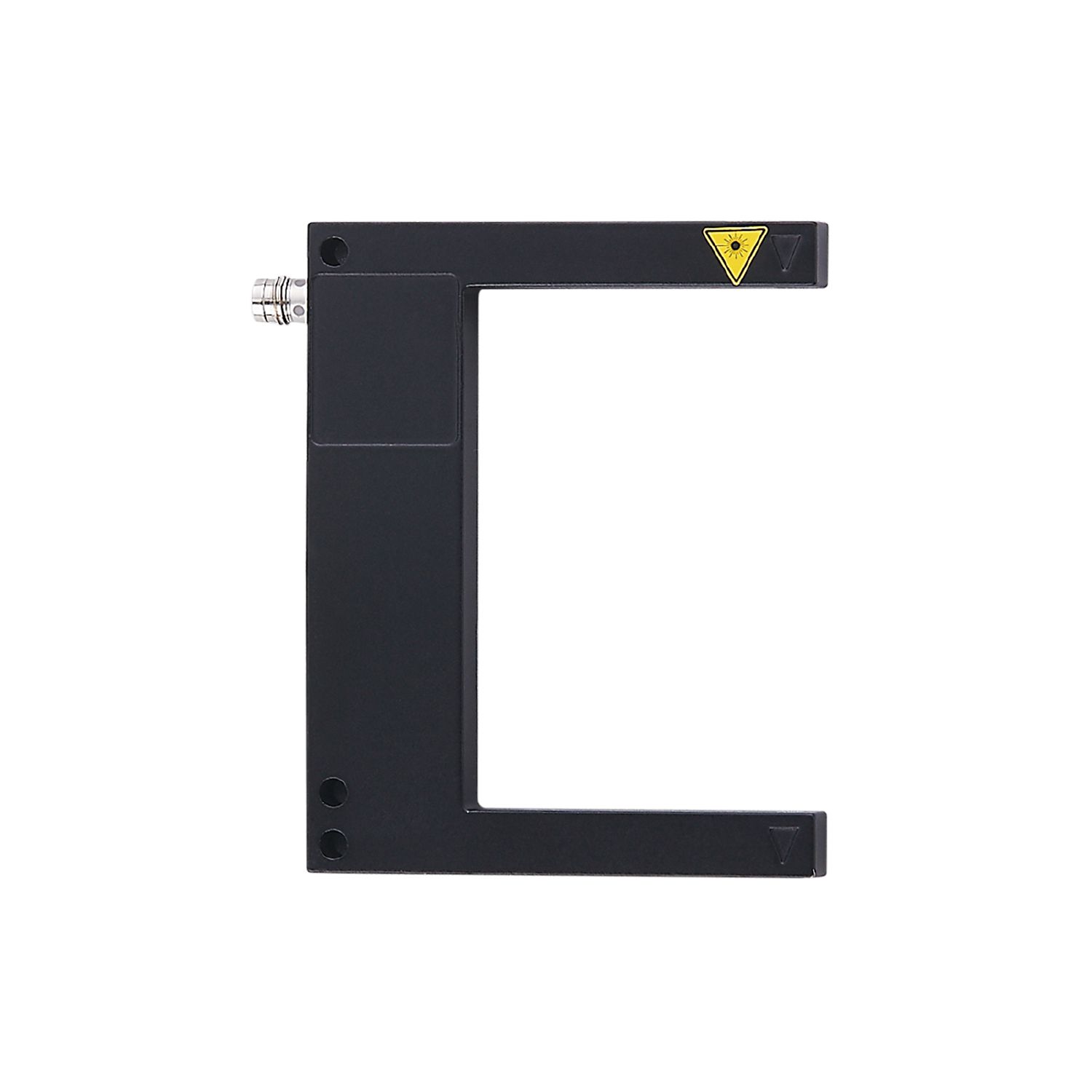

ifmOPULFPKG/IO-Link/AS OPU702 叉式光栅
基本信息
型号: OPULFPKG/IO-Link/AS
订货号: OPU702
- 对非常小的物体进行可靠的检测
- 快速调试，无需调整发射器和接收器
- 通过永久控制光量来指示污染
- 特定于应用程序的操作模式
基本属性
长度：100 mm
宽度：10 mm
高度：80 mm
产品特点
- 灯的类型：
- Rotlicht
- 激光安全等级：
- 1
应用领域
- 工作原理：
- Einweglichtschranke
电气数据
- Betriebsspannung [V]：
- 10...30 DC; ("supply class 2" gemäß cULus)
- Isolationsfestigkeit [V]：
- 500
- Stromaufnahme [mA]：
- < 30
- 防护等级：
- III
- 极性反接保护：
- ja
- Max. Bereitschaftsverzögerungszeit [ms]：
- 150
- 灯的类型：
- Rotlicht
- Wellenlänge [nm]：
- 655
输出
- 电气版本：
- PNP/NPN; (parametrierbar)
- 输出功能：
- Hell-/Dunkelschaltung; (umschaltbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 1
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 5000
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
覆盖范围
- Durchmesser des kleinsten erkennbaren Objekts [mm]：
- 0,05
准确性、偏差
- Reproduzierbarkeit [mm]：
- 0,01
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
- SIO模式：
- ja
- 需要Masterport类：
- A
- Min. Prozesszykluszeit [ms]：
- 3,2
- IO-Link Prozessdaten (zyklisch)：
- Funktion
- Bitlänge
- Prozesswert 16
- Gerätestatus 4
- Binäre Schaltinformationen 1
- IO-Link Funktionen (azyklisch)：
- Anwendungsspezifische Markierung; Betriebsstundenzähler; Schaltzyklenzähler; Min./Max. Signalspeicher; Betriebsmodus
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 1209
- 笔记：
- Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
环境条件
- Umgebungstemperatur [°C]：
- -25...60
- 保护类型：
- IP 67
批准和测试
- EMC：
- DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- DIN EN 61000-4-3 HF gestrahlt 10 V/m
- DIN EN 61000-4-4 Burst 2 kV
- DIN EN 61000-4-6 HF leitungsgebunden 10 V
- DIN EN 55011 Klasse A
- 抗振动性：
- EN 60068-2-6 Fc (10-55) Hz 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
- 抗冲击性：
- EN 60068-2-27 Ea 30 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
- 激光安全等级：
- 1
- 激光安全注意事项：
- Achtung: Laserlicht
- Laserklasse: 1
- EN / IEC60825-1:2007
- EN / IEC60825-1:2014
- Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
- MTTF [Jahre]：
- 548
机械数据
- Gewicht [g]：
- 144,5
- Abmessungen [mm]：
- 100 x 10 x 80
- Gabeltiefe D [mm]：
- 55
- Gabelweite W [mm]：
- 80
- 材料：
- Gehäuse: Zinkdruckguss pulverbeschichtet; Optik: Glas
显示器和控件
- 陈列：
- Schaltzustand 1 x LED, gelb
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M8; Codierung: A
