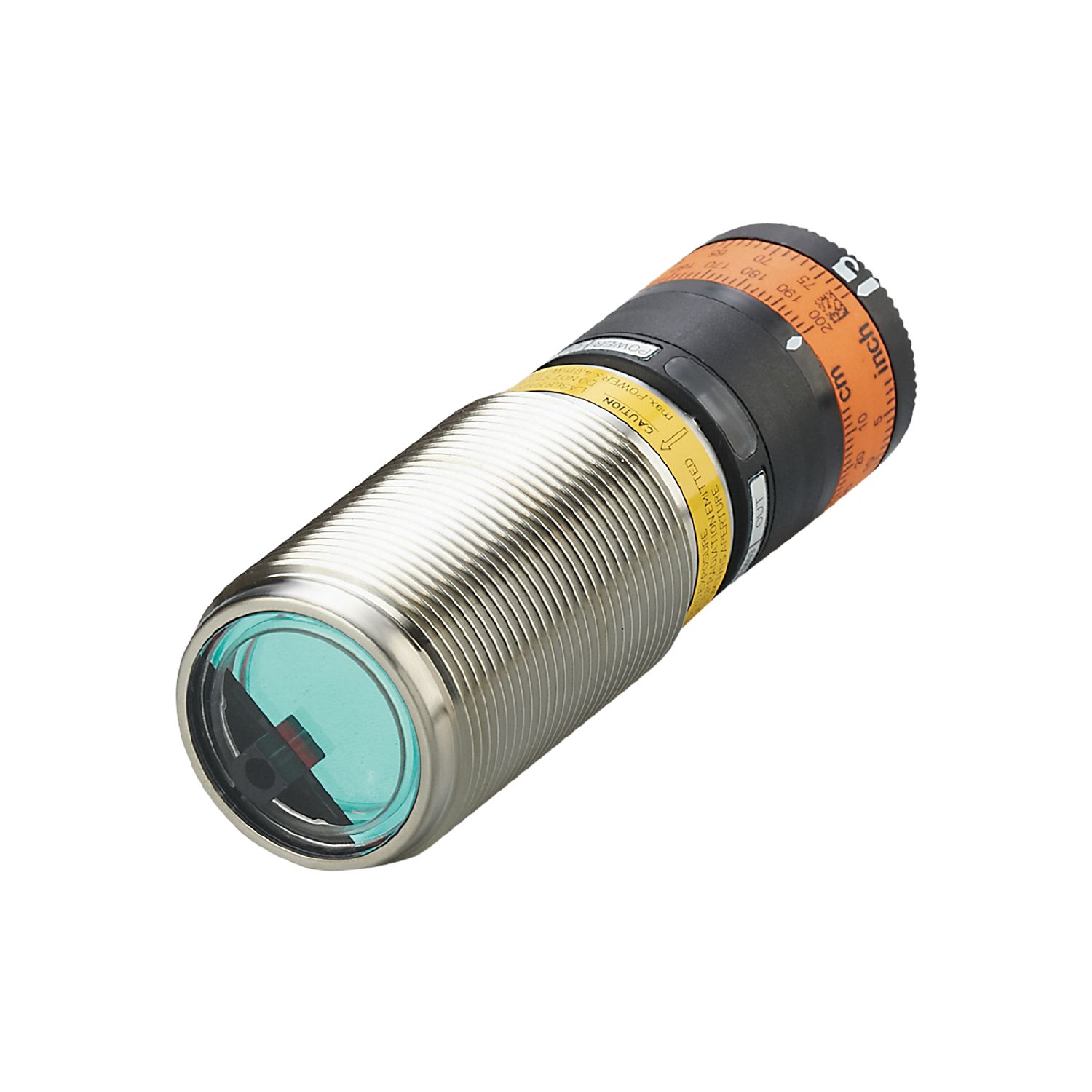

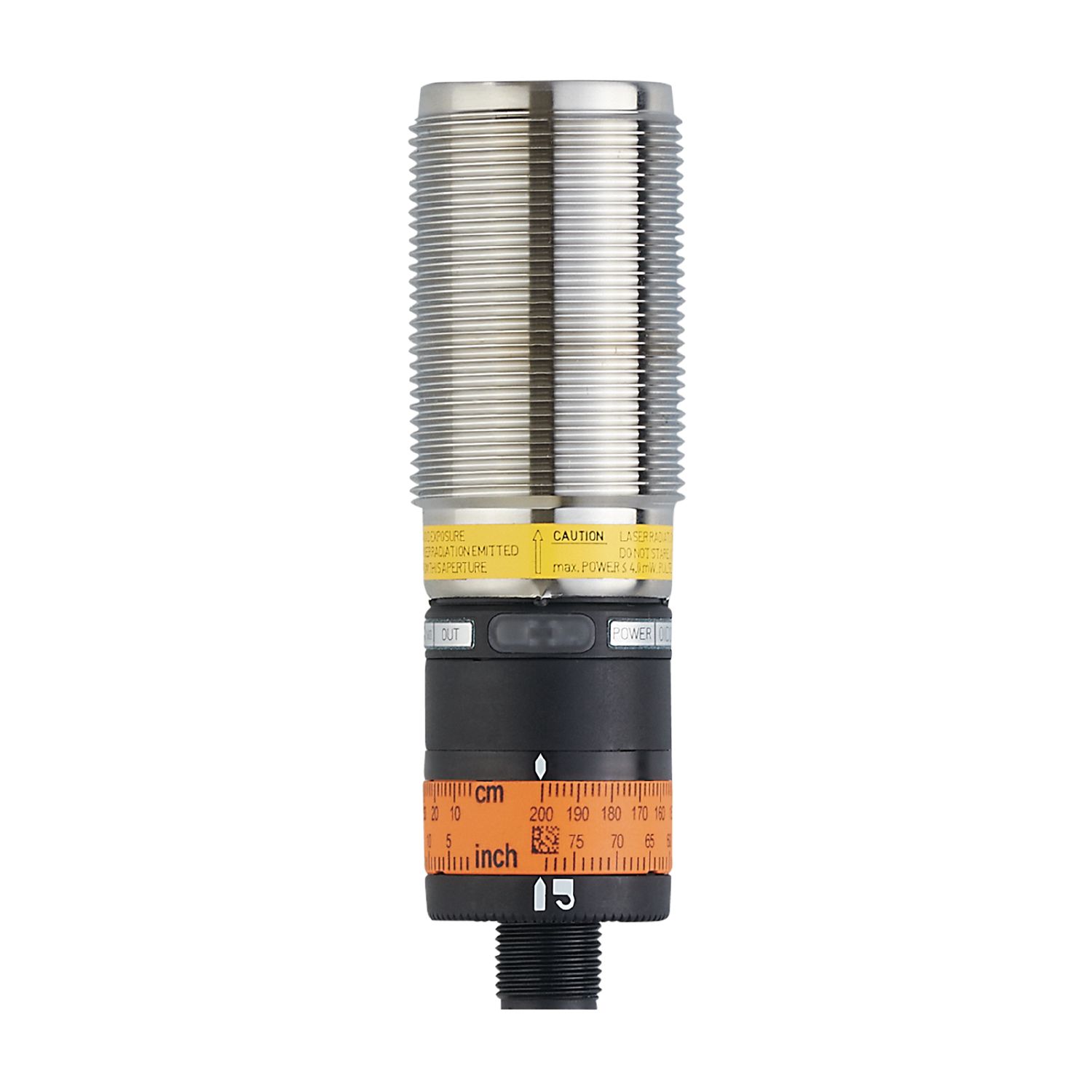

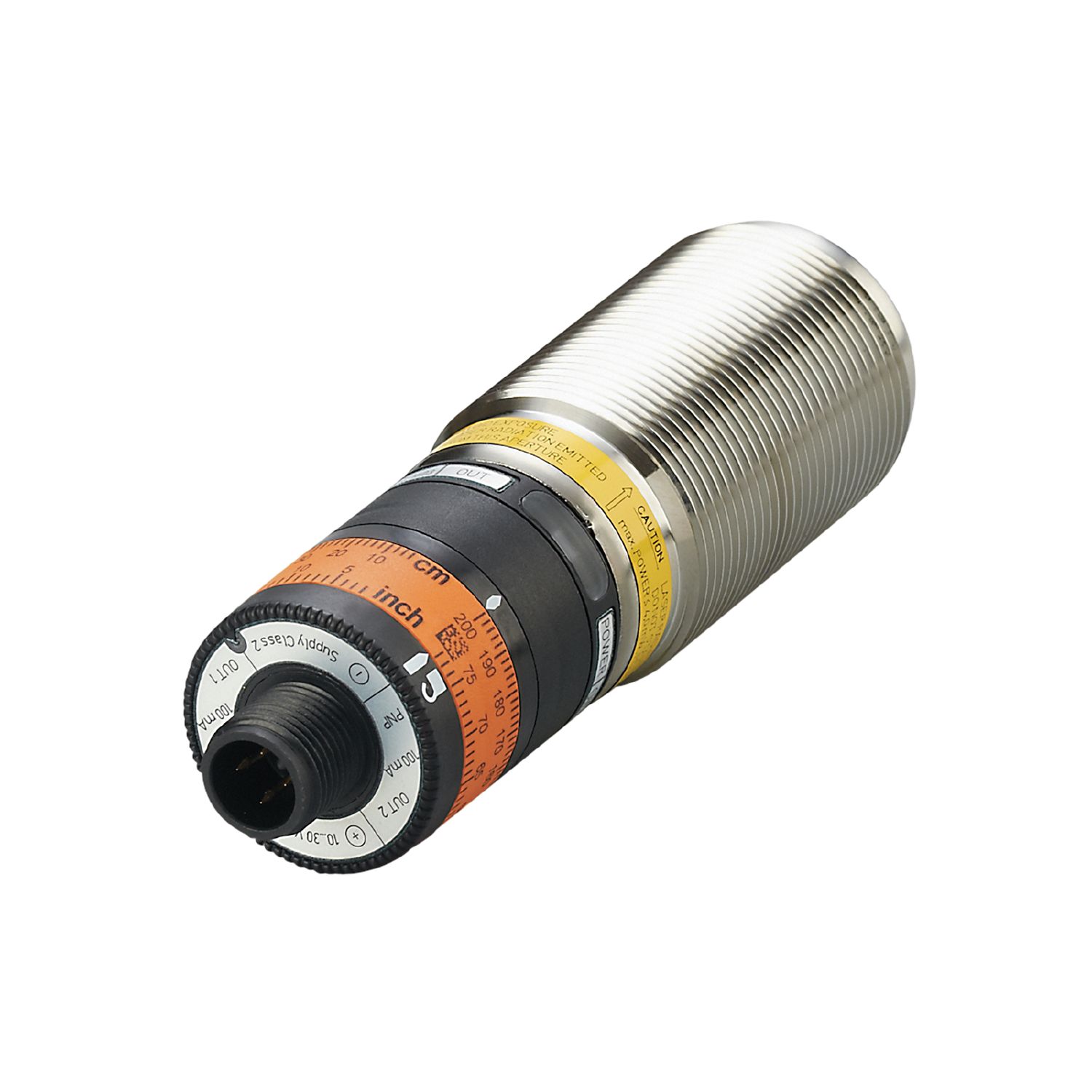

ifmOIDLCPKG/US OID200 光学距离传感器
基本信息
型号: OIDLCPKG/US
订货号: OID200
- 由于光路时间测量，范围非常高
- 可靠的背景抑制和颜色无关检测
- 通过可旋转、可锁定的调整环轻松调整切换点
- 可靠检测有光泽的表面
- 通过IO链路实现便捷的通信
基本属性
净重：0.207 KG
产品特点
- 灯的类型：
- Rotlicht
- 激光安全等级：
- 2
应用领域
- 特殊功能：
- Hintergrundausblendung
电气数据
- Betriebsspannung [V]：
- 10...30 DC; ("supply class 2" gemäß cULus)
- Stromaufnahme [mA]：
- 75; (24 V)
- 防护等级：
- III
- 极性反接保护：
- ja
- 灯的类型：
- Rotlicht
- Wellenlänge [nm]：
- 650
- Typ. Lebensdauer [h]：
- 50000
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
输出
- 输出总数：
- 2
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (antivalent)
- Strombelastbarkeit je Ausgang [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 11
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
覆盖范围
- Max. Lichtfleckdurchmesser [mm]：
- 5
- 光点尺寸适用于：：
- 2 m
- Erfassungsbereich Hysterese [%]：
- < 2
- 关于覆盖区域滞后的注意事项：
- schwarz 6 % Remission
- 背景抑制可用：
- ja
- Hintergrundausblendung [m]：
- < 20
测量/调整范围
- Messbereich [m]：
- 0,03...2
- Messfrequenz [Hz]：
- 33
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
- SIO模式：
- ja
- 过程数据模拟：
- 1
- 处理数据二进制：
- 1
- Min. Prozesszykluszeit [ms]：
- 6,6
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 373
环境条件
- Umgebungstemperatur [°C]：
- -25...60
- 环境温度注意事项：
- bei ta < -10 °C ist eine Aufwärmzeit notwendig, Laser ist dabei aus
- 保护类型：
- IP 65; IP 67
- Max. Fremdlichtsicherheit [klx]：
- 10; (auf dem Objekt)
批准和测试
- EMC：
- EN 60947-5-2
- 激光安全等级：
- 2
- 激光安全注意事项：
- Achtung: Laserlicht
- Leistung: <= 4,0 mW
- Wellenlänge: 650 nm
- Puls: 1,3 ns
- Nicht in den Strahl blicken.
- Kontakt mit Laserlicht vermeiden.
- Laserklasse: 2
- EN / IEC60825-1:2007
- EN / IEC60825-1:2014
- Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
- MTTF [Jahre]：
- 239
机械数据
- Gewicht [g]：
- 207
- Abmessungen [mm]：
- M30 x 1,5 / L = 100
- 螺纹名称：
- M30 x 1,5
- 材料：
- Gehäuse: Edelstahl; Frontscheibe: PMMA; LED-Fenster: PC; PBT; PC; FKM
显示器和控件
- 陈列：
- Schaltzustand LED, gelb Schaltausgang PIN 4
- Betrieb LED, grün
- 可用比例：
- ja
- 显示单元：
- cm; inch
- 控制：
- Einstellring
配件
- 交货范围：
- Befestigungsmuttern: 2 x M30, Edelstahl
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
