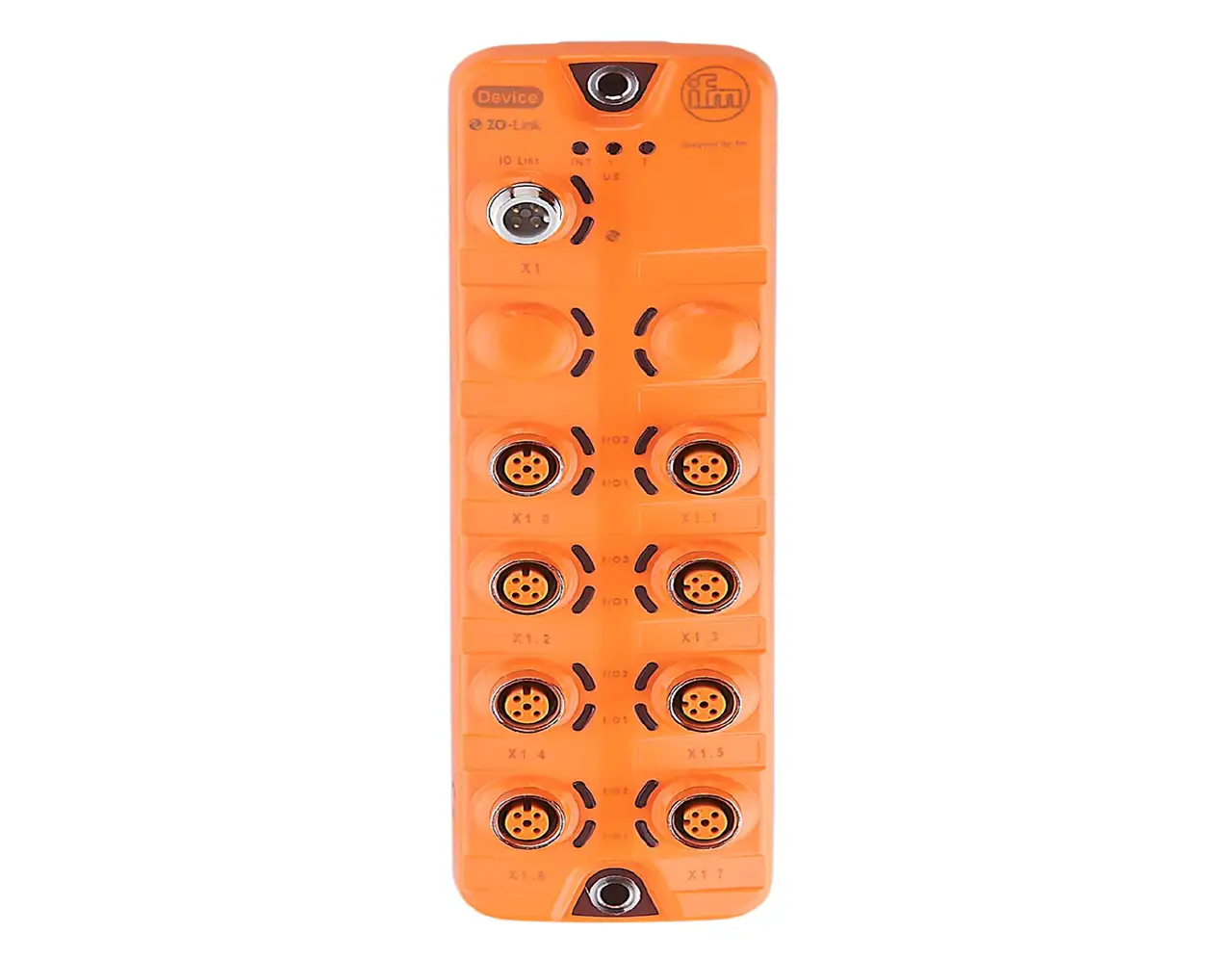

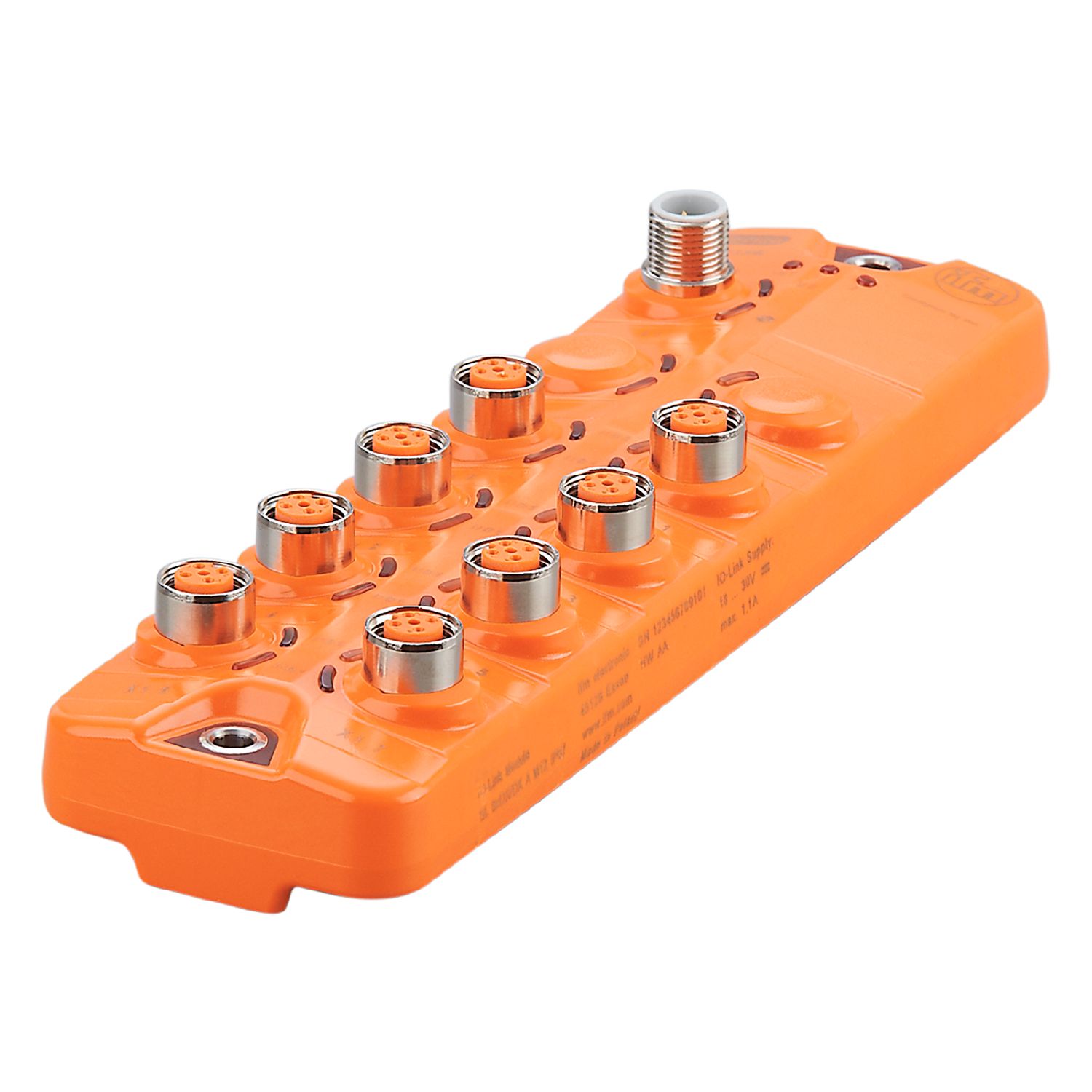

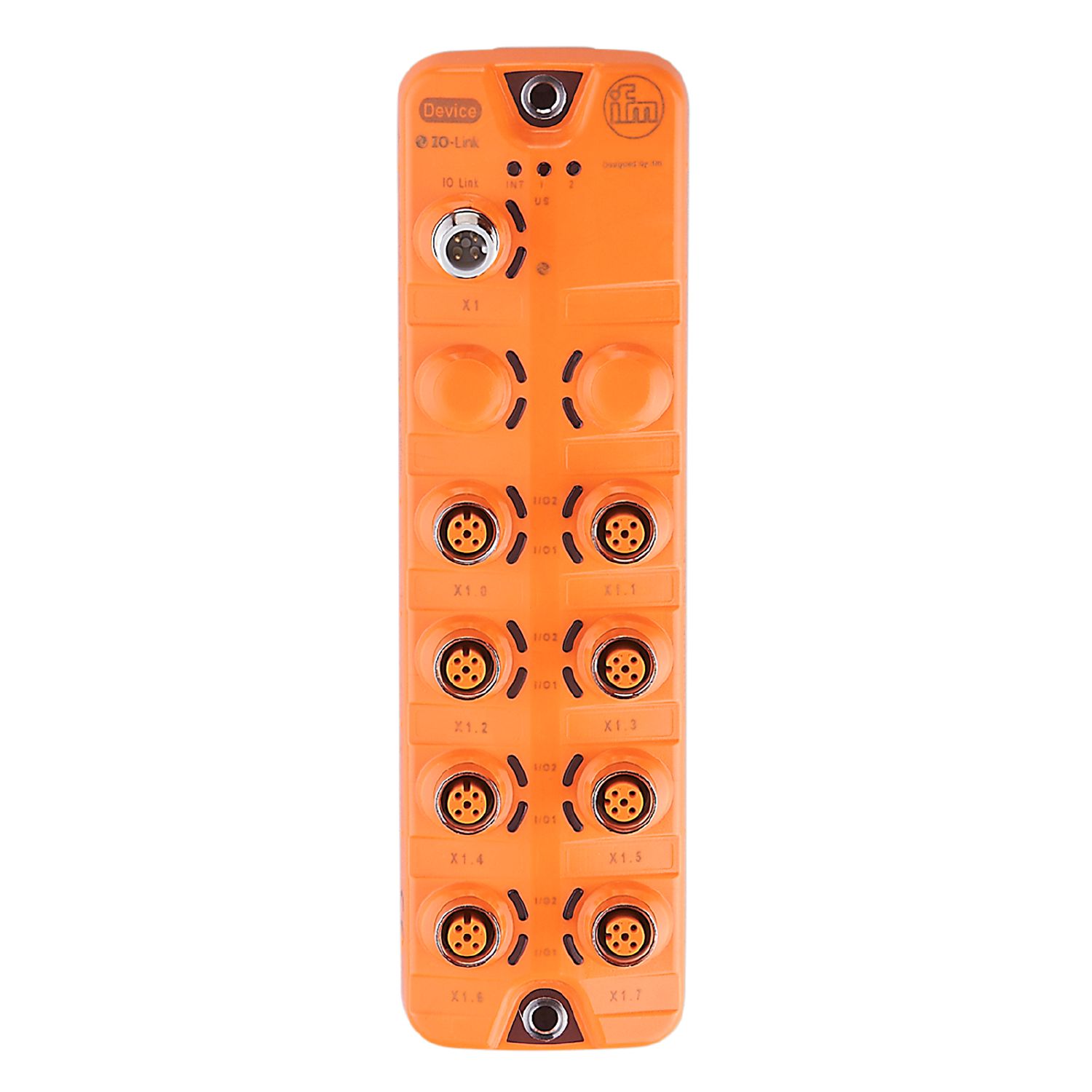

ifmIOL MOD SL 8XDX/DX A M12 IP67 AL2321 IO链路输入/输出模块
基本信息
型号: IOL MOD SL 8XDX/DX A M12 IP67
订货号: AL2321
参考面价： 290.40 EUR
- 每个端口都可以用作数字输入或输出
- PerformanceLine通过标准化的M12 L编码为输出端提供独立的24V电源，实现高载流能力
- 数字输入滤波器，PerformanceLine变体，输出电流高达1.8A
- 通过IO链路进行参数化和诊断
- 具有额外输入和输出的IO链路主机的扩展
基本属性
电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- 1100; (US)
- 防护等级：
- III
输入/输出
- 输入和输出总数：
- 16
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 16; Anzahl der digitalen Ausgänge: 16
输入
- 数字输入数量：
- 16; (konfigurierbar)
- 输入电路数字输入：
- PNP; (Typ 3 (IEC 61131-2))
- 输入传感器电源：
- US
- Spannungsversorgung [V]：
- 18...30
- Eingangsstrom High [mA]：
- 2...15
- Eingangsstrom Low [mA]：
- 0...1,5
- Schaltpegel High [V]：
- 11...28
- Schaltpegel Low [V]：
- 0...5
输出
- 数字输出数量：
- 16; (konfigurierbar)
- Strombelastbarkeit je Ausgang [mA]：
- 1000
- Strombelastbarkeit Ausgänge gesamt [A]：
- 1
- 短路保护：
- ja
- 执行器输出电源：
- US
接口
- 通信接口：
- IO-Link
- SDCI标准：
- IEC 61131-9
- 变速器类型：
- COM3 (230,4 kBaud)
- IO链路修订：
- 1.1
- SIO模式：
- nein
- 需要Masterport类：
- A
- Min. Prozesszykluszeit [ms]：
- 4
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 1314
- 笔记：
- Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
环境条件
- Umgebungstemperatur [°C]：
- -25...60
- Lagertemperatur [°C]：
- -25...70
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 90
- Max. Höhe über NN [m]：
- 2000
- 保护类型：
- IP 65; IP 67
- Schutzart (NEMA 250)：
- 6P
- 污染程度：
- 2
- 化学介质：
- ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
- NEMA 250 5.13.1 AA
批准和测试
- EMC：
- EN 61000-6-2
- EN 61000-6-3
- IEC 61131-9
- 抗冲击性：
- DIN EN 60068-2-27
- 抗振动性：
- DIN EN 60068-2-64
- DIN EN 60068-2-6
- MTTF [Jahre]：
- 46
机械数据
- Gewicht [g]：
- 435,932
- Abmessungen [mm]：
- 26 x 59,3 x 208
- 材料：
- Gehäuse: PA orange; Buchse: Messing vernickelt
- 材料密封：
- FKM
显示器和控件
- 陈列：
- Betrieb 1 x LED, grün
- Fehler 1 x LED, rot
- Funktion 1 x LED, gelb
配件
- 配件可选：
- Verschlusskappe für M12-Buchsen
评论
- 包装单元：
- 1 Stück
电气连接¦Β输入¦Β输出
- X1.0…X1.7：
- Steckverbindung: 8 x M12; Codierung: A; Dichtung: FKM
电气连接
- X1：
- Steckverbindung: 1 x M12; Codierung: A
