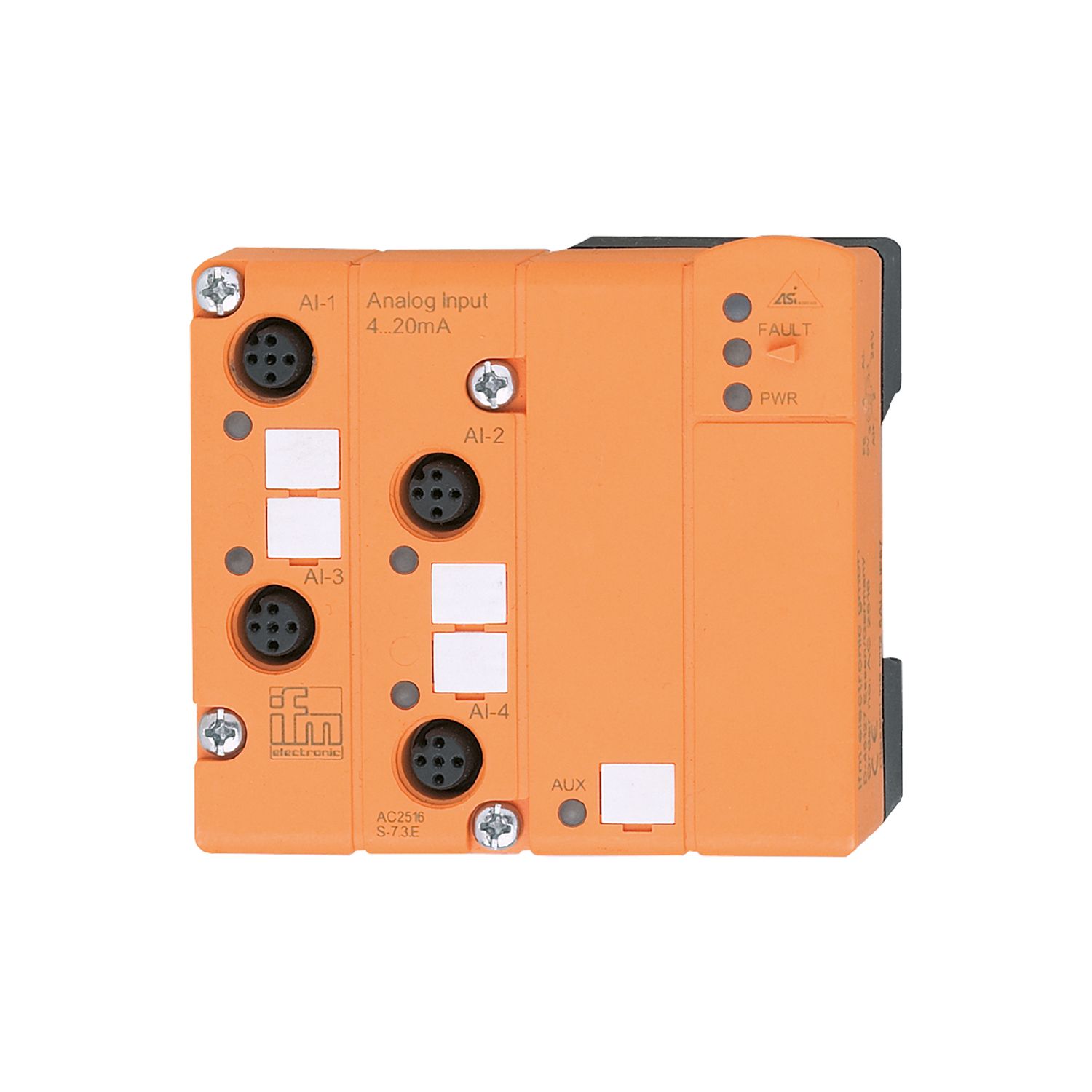

ClassicLine90 4AI (C) M12 IP67 AC2516
基本信息
型号: ClassicLine90 4AI (C) M12 IP67
订货号: AC2516
参考面价： 414.80 EUR
- 易于安装和布线
- 通过模块底座连接AS-i扁平电缆
- 高度可见的明亮LED指示操作、切换状态和错误
- 对恶劣工业环境的要求提供高度保护
- 坚固的M12连接器，用于连接传感器和执行器
基本属性
净重：0.222 KG
应用领域
- 应用：
- Feldmontage
电气数据
- Betriebsspannung [V]：
- 26,5...31,6 DC
- Max. Stromaufnahme aus AS-i [mA]：
- 157
- 极性反接保护：
- ja
- Zusätzliche Spannungsversorgung [V]：
- 24...30 DC; (AUX)
- 附加电源：
- optional
- Max. Stromaufnahme aus zusätzlicher Versorgung [mA]：
- 550; (AUX)
输入/输出
- 输入和输出数量：
- Anzahl der analogen Eingänge: 4
输入
- Max. Strombelastbarkeit Eingänge gesamt [mA]：
- 100
- 模拟输入数量：
- 4; (Anschluss von 2-, 3- und 4-Draht-Sensoren)
- Analogeingang Strom [mA]：
- 4...20
- 短路电阻模拟输入：
- nein
- 分辨率模拟输入：
- 16 (1 bit = 1 µA)
- Genauigkeit Analogeingang [%]：
- 0,5
环境条件
- Umgebungstemperatur [°C]：
- 0...70
- Lagertemperatur [°C]：
- -20...85
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 90; (nicht kondensierend)
- Max. Höhe über NN [m]：
- 2000
- 保护类型：
- IP 67
批准和测试
- EMC：
- EN 50295
- EN 61000-6-4 : 2001
- EN 61000-6-2 : 2001
- MTTF [Jahre]：
- 115
AS-i特性
- AS-i寻址：
- Adressierbuchse; IR-Adressierung möglich
- AS-i主配置文件：
- M3; M4
- AS-i配置文件：
- S-7.3.E
- AS-i E/A-Konfiguration [hex]：
- 7
- AS-i ID-Code [hex]：
- 3.E
机械数据
- Gewicht [g]：
- 222
- 安装方法：
- AS-i Schnittstelle zu FK-/FK-E-Unterteilen
- 材料：
- PBT
- Anzugsdrehmoment [Nm]：
- 0,6...0,8
显示器和控件
- 陈列：
- Analogsignal LED, gelb Kanäle AI1...AI4
- Diagnose LED, gelb
- Betrieb LED, grün AS-i, AUX
- Fehler LED, rot
电气连接
- 模块化连接：
- Flachkabel
配件
- 配件可选：
- Modulunterteil
评论
- 包装单元：
- 1 Stück
电气连接
- ：
- Steckverbindung: M12; Codierung: A
