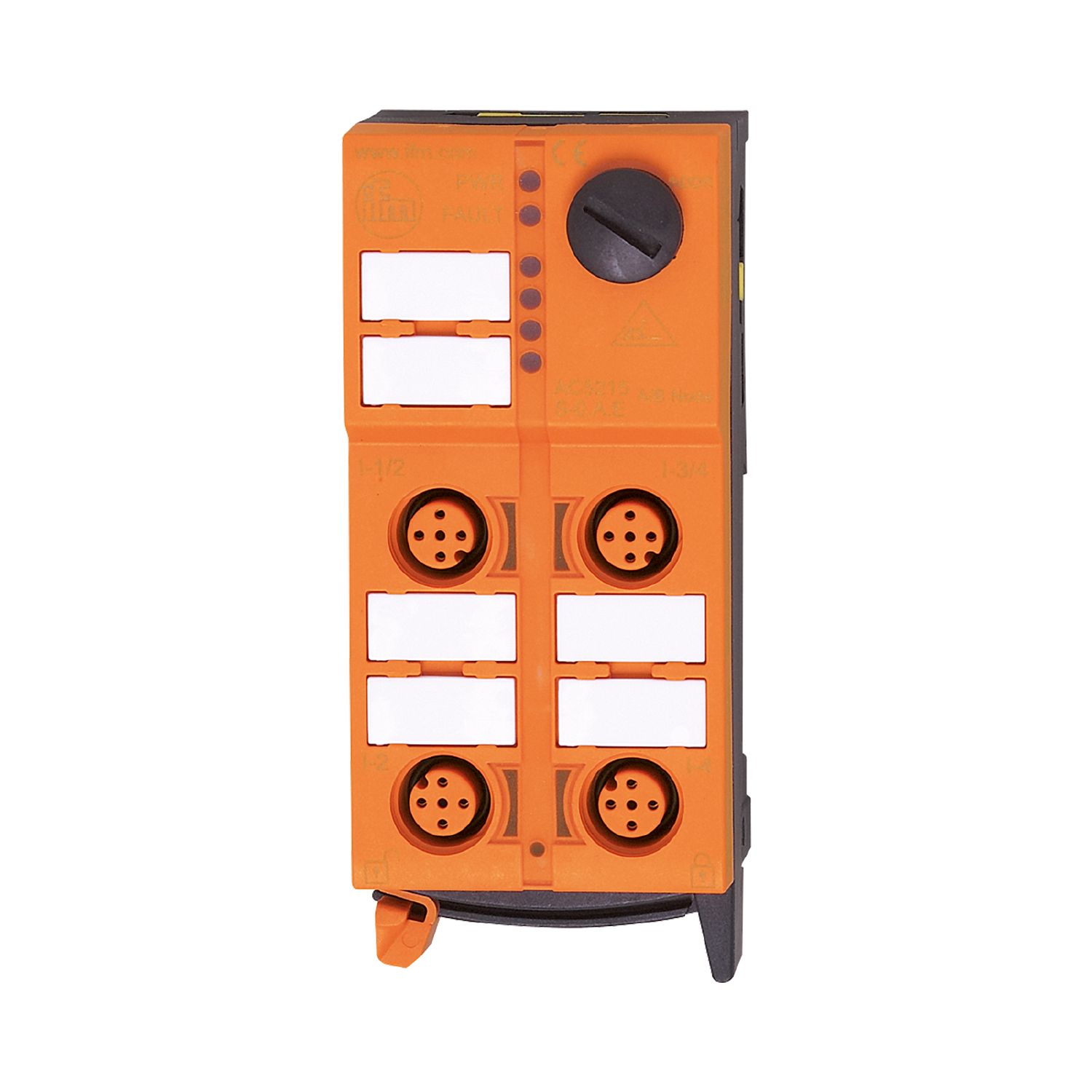

ClassicLine 4DI-Y IP67 AC5215
基本信息
型号: ClassicLine 4DI-Y IP67
订货号: AC5215
参考面价： 133.40 EUR
- 得益于快速组装技术，易于无工具组装和布线
- 扁平电缆的三种可自由选择的方向
- 高度可见的明亮LED指示操作、切换状态和错误
- 对恶劣工业环境的要求提供高度保护
- 坚固的M12连接器，用于连接传感器和执行器
基本属性
应用领域
- 应用：
- Feldmontage
电气数据
- Betriebsspannung [V]：
- 26,5...31,6 DC
- Max. Stromaufnahme aus AS-i [mA]：
- 250
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 4
输入
- 数字输入数量：
- 4
- 输入电路数字输入：
- PNP
- 输入传感器电源：
- AS-i
- Spannungsversorgung [V]：
- 18...30; (DC)
- Max. Strombelastbarkeit Eingänge gesamt [mA]：
- 200
- Eingangsstrom High [mA]：
- 6...10
- Eingangsstrom Low [mA]：
- 0...2
- Schaltpegel High [V]：
- > 11
- 短路电阻数字输入：
- ja
环境条件
- Umgebungstemperatur [°C]：
- -25...70
- 保护类型：
- IP 67
批准和测试
- EMC：
- EN 50295
- IEC 61000-6-2
- MTTF [Jahre]：
- 405
AS-i特性
- AS-i版本：
- 2.11; 3.0
- AS-i寻址：
- Adressierbuchse
- 高级地址模式：
- ja
- AS-i主配置文件：
- M2; M3; M4
- AS-i配置文件：
- S-0.A.E
- AS-i E/A-Konfiguration [hex]：
- 0
- AS-i ID-Code [hex]：
- A.E
- 数据位占用：
- Datenbit D0 D1 D2 D3
- Eingang 1 2 3 4
- Buchse I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4
- Pin 4 2 4 4 2 4
机械数据
- Gewicht [g]：
- 155,6
- 安装方法：
- AS-i Flachkabel direkt kontaktierbar
- 材料：
- PA; Piercingkontakte: CuSn6 vernickelt und verzinnt
显示器和控件
- 陈列：
- Betrieb LED, grün
- Fehler LED, rot
- Funktion LED, gelb
电气连接
- 模块化连接：
- Flachkabel
配件
- 交货范围：
- Unterteil
- 配件可选：
- Verschlusskappe: M12, E73004
评论
- 评论：
- Keiner der folgenden Anschlüsse darf mit einem externen Potential verbunden werden:
- I-, I+, I-1/2, I-2, I-3/4, I-4
- Die Anschlüsse sind mit dem AS-i Kabel galvanisch verbunden.
- Betriebsspannung "supply class 2" gemäß cULus
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Schnellmontagetechnik für AS-i Flachkabel: ; Ausrichtung in drei Richtungen möglich
- 联系：
- Steckverbindung: M12
