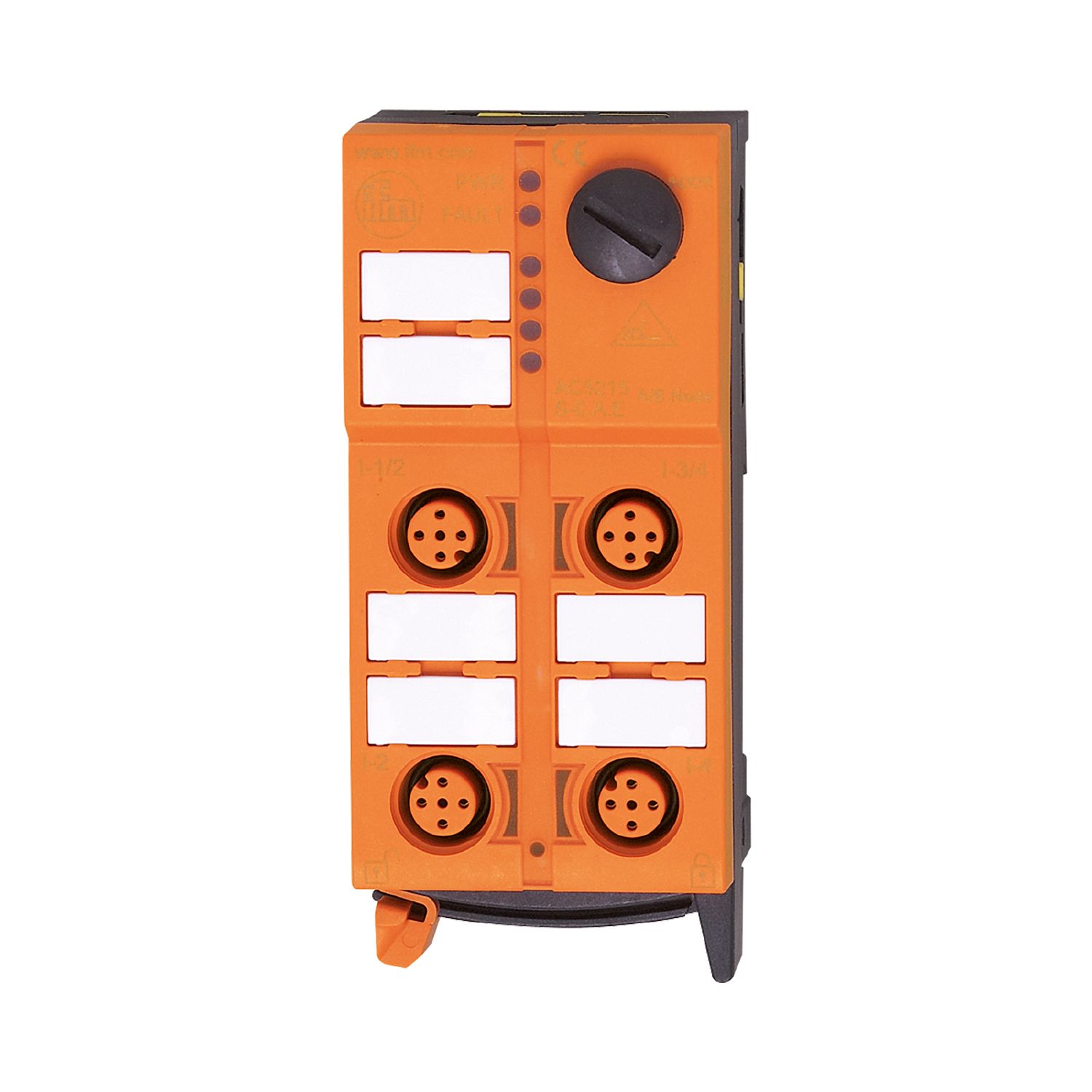

ClassicLine 4DI IP67 AC5205
ClassicLine 4DI IP67 AC5205基本信息
型号: ClassicLine 4DI IP67
订货号: AC5205
参考面价： 135.30 EUR
- 得益于快速组装技术，易于无工具组装和布线
- 扁平电缆的三种可自由选择的方向
- 高度可见的明亮LED指示操作、切换状态和错误
- 对恶劣工业环境的要求提供高度保护
- 坚固的M12连接器，用于连接传感器和执行器
ClassicLine 4DI IP67 AC5205基本属性
ClassicLine 4DI IP67 AC5205应用领域
- 应用：
- Feldmontage
ClassicLine 4DI IP67 AC5205电气数据
- 工作电压[V]：
- 26,5...31,6 DC; ("supply class 2" gemäß cULus)
- AS-i的最大电流消耗[mA]：
- 250
ClassicLine 4DI IP67 AC5205输入/输出
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 4
ClassicLine 4DI IP67 AC5205输入
- 数字输入数量：
- 4
- 输入电路数字输入：
- PNP
- 输入传感器电源：
- AS-i
- 电源[V]：
- 18...30; (über Flachkabel)
- 最大电流负载输入总计[mA]：
- 200
- 输入电流高[mA]：
- 6...10
- 输入电流低[mA]：
- 0...2
- 开关电平高[V]：
- > 11
- 短路电阻数字输入：
- ja
ClassicLine 4DI IP67 AC5205环境条件
- 环境温度°C：
- -25...70
- 保护类型：
- IP 67
ClassicLine 4DI IP67 AC5205批准和测试
- EMC：
- EN 50295
- IEC 61000-6-2
- MTTF[年]：
- 404
ClassicLine 4DI IP67 AC5205AS-i特性
- AS-i版本：
- 2.11; 3.0
- AS-i寻址：
- Adressierbuchse
- 高级地址模式：
- nein
- AS-i主配置文件：
- M2; M3; M4
- AS-i配置文件：
- S-0.0.E
- AS-i i/O配置[hex]：
- 0
- AS-i ID代码[hex]：
- 0.E
- 数据位占用：
- Datenbit D0 D1 D2 D3
- Eingang 1 2 3 4
- Buchse I-1 I-2 I-3 I-4
- Pin 2+4 2+4 2+4 2+4
ClassicLine 4DI IP67 AC5205机械数据
- 重量[g]：
- 155,1
- 安装方法：
- AS-i Flachkabel direkt kontaktierbar
- 材料：
- PA; Piercingkontakte: CuSn6 vernickelt und verzinnt
ClassicLine 4DI IP67 AC5205显示器和控件
- 陈列：
- Betrieb LED, grün
- Fehler LED, rot
- Funktion LED, gelb
ClassicLine 4DI IP67 AC5205电气连接
- 模块化连接：
- Flachkabel
ClassicLine 4DI IP67 AC5205配件
- 交货范围：
- Unterteil
- 配件可选：
- Adressierkabel:, E70213
- Verschlusskappe: M12, E73004
ClassicLine 4DI IP67 AC5205评论
- 评论：
- Verwenden Sie ausschließlich das Adressierkabel E70213.
- Adressierkabel anderer Hersteller nicht verwenden.
- Kurzschlüsse oder irreparable Verformungen der Adressierbuchse sind nicht auszuschließen.
- Keiner der folgenden Anschlüsse darf mit einem externen Potential verbunden werden:
- I-, I+, I1, I2, I3, I4
- Die Anschlüsse sind mit dem AS-i Kabel galvanisch verbunden.
- 包装单元：
- 1 Stück
ClassicLine 4DI IP67 AC5205电气连接
- ：
- Schnellmontagetechnik für AS-i Flachkabel: ; Ausrichtung in drei Richtungen möglich
- ：
- Steckverbindung: M12; Codierung: A
