德国Euchner

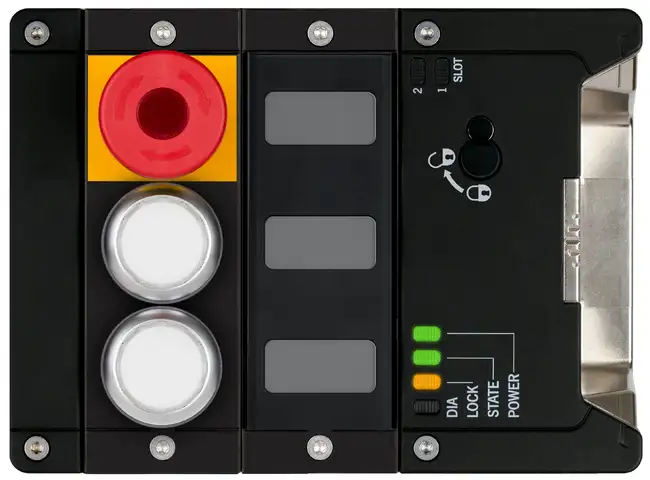

Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374
型号: MGB2-L1-MLI-U-YB1A1-DA-R
订货号: 156374
Zuhaltemodul MGB2-L1-MLI... (2 Drucktaster, Not-Halt, Ruhestromprinzip, Türanschlag rechts)
- 锁定用于个人或过程保护
- 用于连接到总线模块MBM的锁定模块MGB2
- 带受控锁定的锁定
- 用于评估所有安全功能的类别4/PL e
- 1根据ISO 13850照明的紧急停止
- 2按钮（发光）
- 3插入件的切口
- 门挡可调节，出厂设置：右侧
- Unicode
- 与所有模块化设备兼容
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 基本属性
净重：1.356 KG
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 机械值和环境
- 安装位置：
- Türanschlag DIN Rechts
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 混杂的
- 插入板：
- 附加功能：
- ：
- inkl. Etikettenhalter Id. Nr. 156732
- ：
- inkl. Blenden-Set Id. Nr. 120344
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 电气连接值
- 设计绝缘电压Ui：
- 75 V
- 设计抗震Uimp：
- 0.5 kV
- EMC保护要求：
- EMV Richtlinie 2014/30/EU
- 防护等级：
- III
- 电流消耗：
- max. 350 mA
- 转发器编码：
- Unicode
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 3
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 机械值和环境
- 开关频率：
- 0.25 Hz
- 机械使用寿命：
- ：
- 1 x 10⁶
- 用作车门挡块和1焦耳冲击能量时：
- 0.1 x 10⁶
- 响应时间：
- Siehe Betriebsanleitung Busmodul MBM-...
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 保护类型：
- IP65
- 环境温度：
- 在UB24VDC：
- -30 ... +55 °C
- 布料：
- 住房：
- Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt
- 锁紧力FZh：
- 2000 N
- 保留原则：
- Ruhestromprinzip
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 根据EN ISO 13849-1至EN IEC 62061的特性
- 使用寿命：
- 20 y
- 安全完整性等级：
- SIL 3 (EN 62061:2005)
- ：
- Ansteuerung der Zuhaltung
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 2,62 x 10-9
- ：
- Auswertung von Sicherheitssignalen in enthaltenen Submodulen
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 2,62 x 10-9
- ：
- Überwachung der Zuhaltung und der Stellung der Schutzeinrichtung
- Diagnostic Coverage (DC)：
- 99 %
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 2,62 x 10-9
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 机械值和环境
- 安装位置：
- beliebig
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 环境温度：
- 在UB24VDC：
- -30 ... +55 °C
- 布料：
- Glasfaserverstärkter Kunststoff
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 混杂的
- 插入板：
- 附加功能：
- inkl. Etikettenhalter Id. Nr. 156732
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 电气连接值
- 电流消耗：
- max. 32 mA
- ：
- Bedien- und Anzeigeelemente
- 开关电源：
- max. 0.25 W
- 开关电压：
- 24 V
- 开关电流：
- 5 ... 10 mA
- 电源指示灯：
- 24 V DC
- ：
- Not-Halt beleuchtet
- 开关电源：
- max. 0.25 W
- 开关电压：
- 5 ... 24 V
- 开关电流：
- 1 ... 100 mA
- 电源指示灯：
- 24 V DC
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 机械值和环境
- 安装位置：
- beliebig
- 响应时间：
- Siehe Betriebsanleitung Busmodul MBM-... bzw. Verriegelungs- / Zuhaltemodul MGB2-I.-BR-... / MGB2-L.-BR-...
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 保护类型：
- IP65 (IP20)
- 环境温度：
- 在UB24VDC：
- -25 ... +55 °C
- 布料：
- Glasfaserverstärkter Kunststoff
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 混杂的
- Software ID (SW-ID)：
- 136687
- 附加功能：
- inkl. Blenden-Set Id. Nr. 120344
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 电气连接值
- 连接电缆：
- MLI：
- 5-Pol, M12x1
- 设计电压：
- 36 V
- 额定电压：
- 30 V
- 额定电流：
- 在40°C时：
- 4 A
- 根据EN 60664-1的污染等级：
- 3
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 机械值和环境
- 环境温度：
- -30 ... +55 °C
- ：
- Anschluss 1
- 连接类型：
- 2x M4 Schrauben
- 连接类型：
- Stiftstecker
- 极数：
- 5
- 保护类型：
- IP65
- 插入式循环：
- 100
- 布料：
- 连接器外壳：
- Kunststoff
- ：
- Anschluss 2
- 连接类型：
- Schraubanschluss
- 连接类型：
- Stiftstecker
- 型号规格：
- M12 EN 61076-2-101 / A-codiert
- 极数：
- 5
- 保护类型：
- IP65
- 插入式循环：
- 100
- 布料：
- 连接器外壳：
- Kunststoff, Zinkdruckguss, vernickelt
- 插头锁：
- Zinkdruckguss, vernickelt
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 电气连接值
- 根据EN 60664-1的污染等级：
- 3
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 机械值和环境
- 环境温度：
- -30 ... +55 °C
- 布料：
- Glasfaserverstärkter Kunststoff
- ：
- Anschluss 1
- 连接类型：
- 2x M4 Schrauben
- 保护类型：
- IP65
Euchner MGB2-L1-MLI-U-YB1A1-DA-R 156374 混杂的
- 颜色：
- schwarz
- 附加功能：
- ：
- inkl. Befestigungsschrauben
- ：
- inkl. Dichtung
