德国Euchner

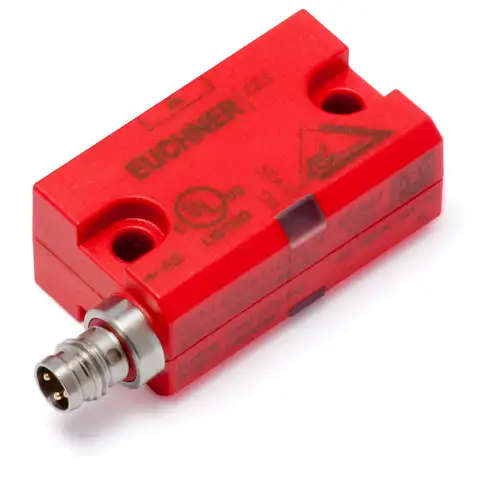

Euchner CES-I-AS2A-M-C04-SC 120546
型号: CES-I-AS2A-M-C04-SC
订货号: 120546
安全开关CES-。AS-C04，带AS-i接头，接头M8
- 具有3个活动表面的非常小的设计
- Diagnose-LED's integriert
- 类别4.PL e，符合EN ISO 13849-1
- 接头M8，3针
- 多代码
Euchner CES-I-AS2A-M-C04-SC 120546 基本属性
净重：0.071 KG
Euchner CES-I-AS2A-M-C04-SC 120546 工作区域
- 重复性R：
- 根据EN 60947-5-2：
- <= 10
Euchner CES-I-AS2A-M-C04-SC 120546 电气连接值
- ASI工作电流：
- max. 50 mA
- ASI数据在：
- As-i工作安全：
- D0
- As-i工作安全：
- D3
- As-i工作安全：
- D2
- As-i工作安全：
- D1
- ASI从属类型：
- 根据ASI规范3.0：
- ID-Code: B
- 根据ASI规范3.0：
- EA-Code: 0
- ASI电压：
- 19 ... 31.6 V
- 设计绝缘电压Ui：
- 300 V
- 设计抗震Uimp：
- 1.5 kV
- 通电时间：
- 安全输出：
- max. 300 ms
- 根据EN 60947-5-3的风险时间：
- max. 260 ms
- 防护等级：
- III
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 3
Euchner CES-I-AS2A-M-C04-SC 120546 机械值和环境
- 尺寸：
- 42 x 25 x 18
- 连接类型：
- M8-Steckverbinder, 3-polig
- 拧紧力矩：
- 连接器：
- max. 0.3 Nm
- 紧固螺钉：
- max. 0.8 Nm
- 安装位置：
- beliebig
- 开关频率：
- max. 1 Hz
- 安装距离：
- 在2个开关或2个执行器之间：
- min. 80 mm
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 保护类型：
- IP67
- 环境温度：
- -25 ... +65 °C
- 布料：
- 住房：
- Kunststoff, PBT
- 橡胶背衬：
- NBR 80 ±5 Shore
Euchner CES-I-AS2A-M-C04-SC 120546 根据EN ISO 13849-1至EN IEC 62061的特性
- 使用寿命：
- 20 y
- ：
- Überwachen der Stellung der Schutzeinrichtung
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 4,5 x 10-9
Euchner CES-I-AS2A-M-C04-SC 120546 混杂的
- 对于UL批准：：
- Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen
Euchner CES-I-AS2A-M-C04-SC 120546 与执行机构CES-A-BDN-06-104730、CES-A-BBN-C04-115271组合使用
- 安全关闭距离sar：
- 在x/z方向：
- max. 40 mm
- 在y方向：
- max. 60 mm
- 开关迟滞：
- 1 ... 2 mm
Euchner CES-I-AS2A-M-C04-SC 120546 与执行机构CES-A-BBN-161502结合使用
- 通电距离：
- 安装位置C至D：
- 25 mm
- 安装位置A.B。：
- 30 mm
- 安全关闭距离sar：
- 在x-/z方向Δ安装位置A：
- max. 69 mm
- 在x-/z方向Δ安装位置C：
- max. 63 mm
- 在y方向Ω安装位置A：
- max. 77 mm
- 在y方向Ω安装位置CÉD：
- max. 72 mm
- 安全切换距离sao：
- 安装位置A.B。：
- 15 mm
- 安装位置C至D：
- 10 mm
- 开关迟滞：
- min. 1 mm
Euchner CES-I-AS2A-M-C04-SC 120546 与执行机构CES-A-BBN-C04-115271结合使用
- 通电距离：
- Anfahrrichtung C oder D (breitseitig)：
- 11 mm
- Anfahrrichtung A oder B (stirnseitig)：
- 15 mm
- 安全切换距离sao：
- Anfahrrichtung C oder D (breitseitig)：
- 6 mm
- Anfahrrichtung A oder B (stirnseitig)：
- 10 mm
Euchner CES-I-AS2A-M-C04-SC 120546 与执行机构CES-A-BDN-06-104730结合使用
- 通电距离：
- Anfahrrichtung C oder D (breitseitig)：
- 15 mm
- Anfahrrichtung A oder B (stirnseitig)：
- 19 mm
- 安全切换距离sao：
- Anfahrrichtung A oder B (stirnseitig)：
- min. 14 mm
- Anfahrrichtung C oder D (breitseitig)：
- min. 10 mm
